Трубка електроізоляційна (сот-к)

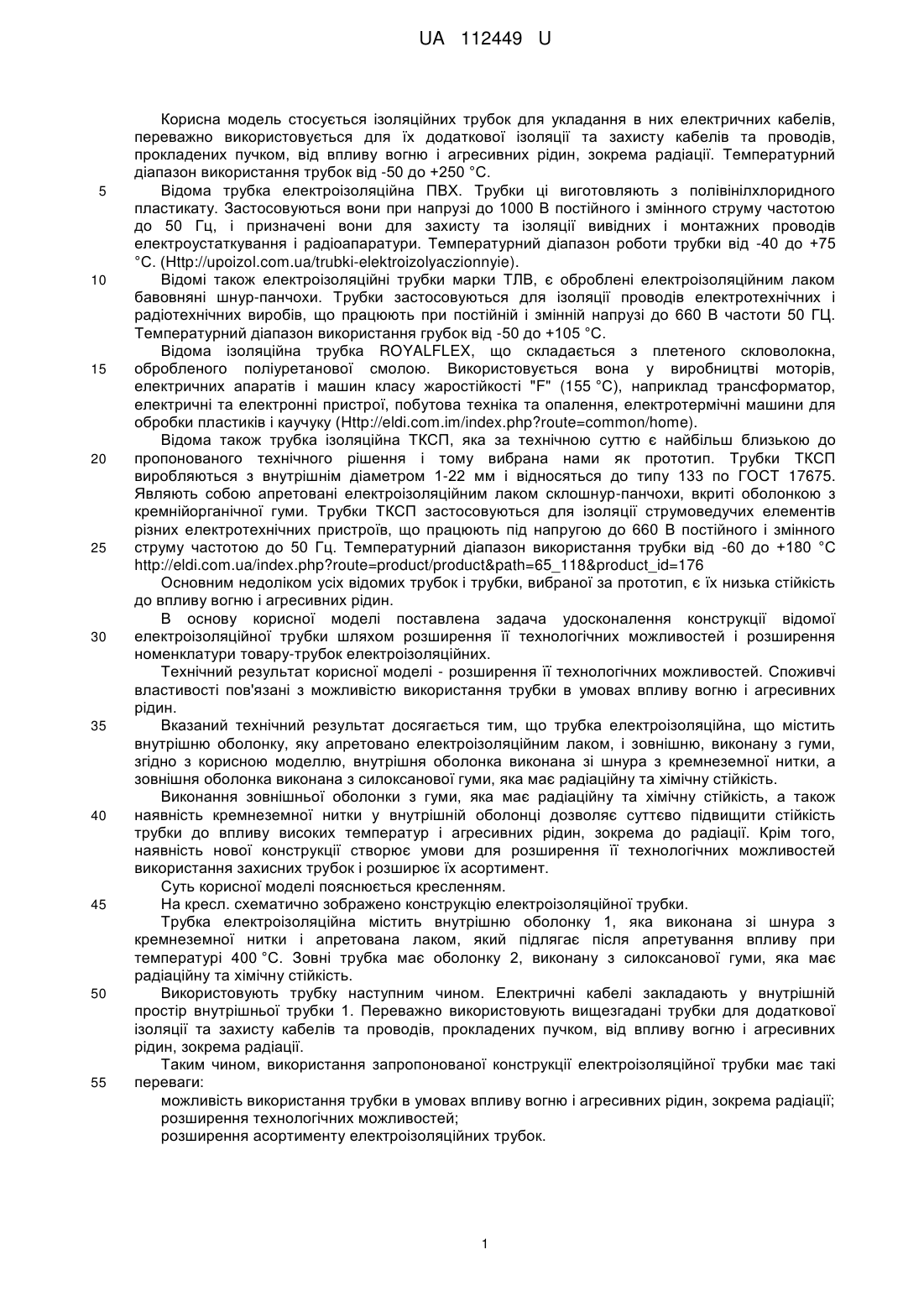

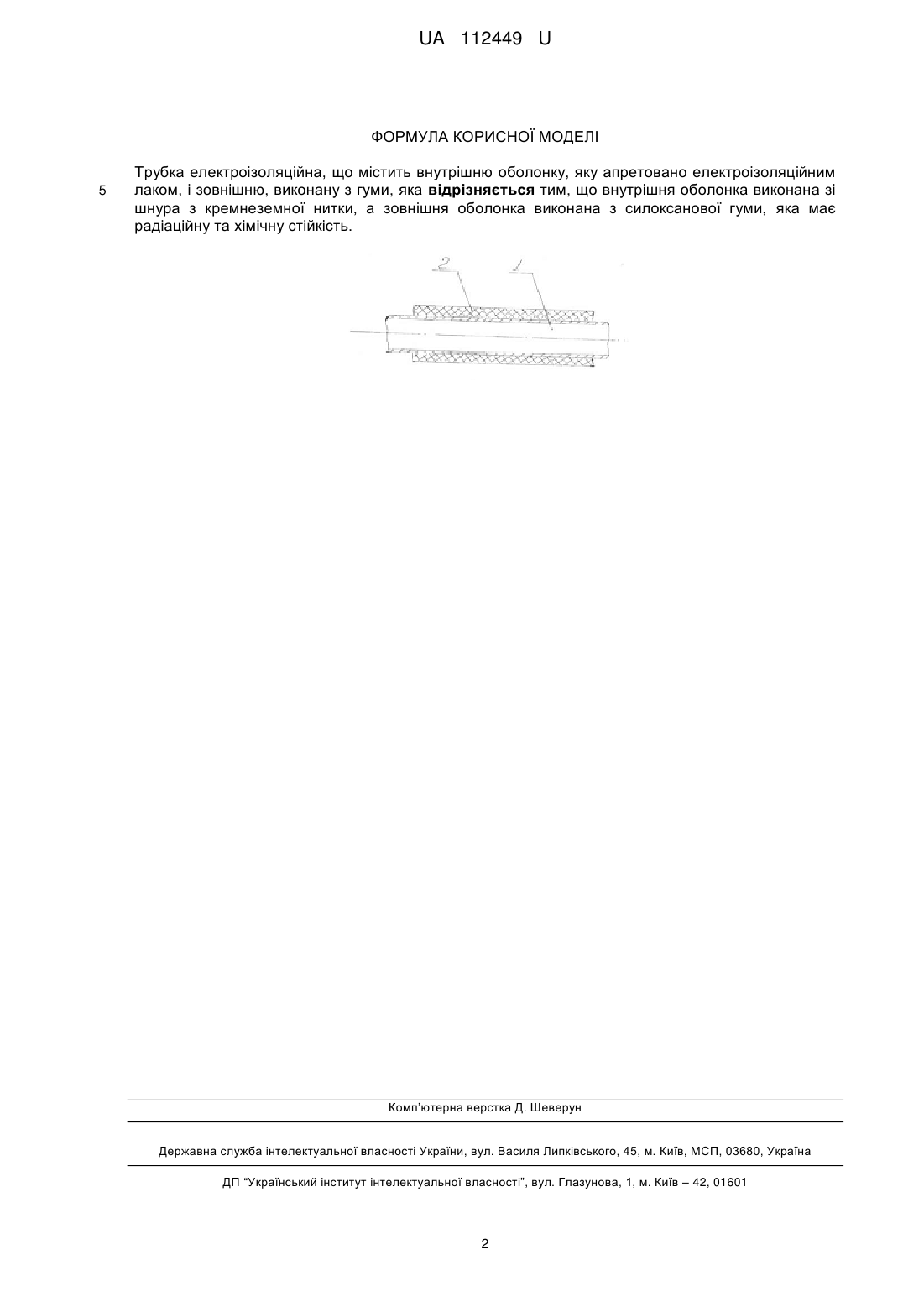

Реферат: Трубка електроізоляційна містить внутрішню оболонку, яку апретовано електроізоляційним лаком, і зовнішню, виконану з гуми. Внутрішня оболонка виконана зі шнура з кремнеземної нитки. Зовнішня оболонка виконана з силоксанової гуми, яка має радіаційну та хімічну стійкість. UA 112449 U (12) UA 112449 U UA 112449 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується ізоляційних трубок для укладання в них електричних кабелів, переважно використовується для їх додаткової ізоляції та захисту кабелів та проводів, прокладених пучком, від впливу вогню і агресивних рідин, зокрема радіації. Температурний діапазон використання трубок від -50 до +250 °C. Відома трубка електроізоляційна ПВХ. Трубки ці виготовляють з полівінілхлоридного пластикату. Застосовуються вони при напрузі до 1000 В постійного і змінного струму частотою до 50 Гц, і призначені вони для захисту та ізоляції вивідних і монтажних проводів електроустаткування і радіоапаратури. Температурний діапазон роботи трубки від -40 до +75 °С. (Http://upoizol.com.ua/trubki-elektroizolyaczionnyie). Відомі також електроізоляційні трубки марки ТЛВ, є оброблені електроізоляційним лаком бавовняні шнур-панчохи. Трубки застосовуються для ізоляції проводів електротехнічних і радіотехнічних виробів, що працюють при постійній і змінній напрузі до 660 В частоти 50 ГЦ. Температурний діапазон використання грубок від -50 до +105 °С. Відома ізоляційна трубка ROYALFLEX, що складається з плетеного скловолокна, обробленого поліуретанової смолою. Використовується вона у виробництві моторів, електричних апаратів і машин класу жаростійкості "F" (155 °C), наприклад трансформатор, електричні та електронні пристрої, побутова техніка та опалення, електротермічні машини для обробки пластиків і каучуку (Http://eldi.com.im/index.php?route=common/home). Відома також трубка ізоляційна ТКСП, яка за технічною суттю є найбільш близькою до пропонованого технічного рішення і тому вибрана нами як прототип. Трубки ТКСП виробляються з внутрішнім діаметром 1-22 мм і відносяться до типу 133 по ГОСТ 17675. Являють собою апретовані електроізоляційним лаком склошнур-панчохи, вкриті оболонкою з кремнійорганічної гуми. Трубки ТКСП застосовуються для ізоляції струмоведучих елементів різних електротехнічних пристроїв, що працюють під напругою до 660 В постійного і змінного струму частотою до 50 Гц. Температурний діапазон використання трубки від -60 до +180 °С http://eldi.com.ua/index.php?route=product/product&path=65_118&product_id=176 Основним недоліком усіх відомих трубок і трубки, вибраної за прототип, є їх низька стійкість до впливу вогню і агресивних рідин. В основу корисної моделі поставлена задача удосконалення конструкції відомої електроізоляційної трубки шляхом розширення її технологічних можливостей і розширення номенклатури товару-трубок електроізоляційних. Технічний результат корисної моделі - розширення її технологічних можливостей. Споживчі властивості пов'язані з можливістю використання трубки в умовах впливу вогню і агресивних рідин. Вказаний технічний результат досягається тим, що трубка електроізоляційна, що містить внутрішню оболонку, яку апретовано електроізоляційним лаком, і зовнішню, виконану з гуми, згідно з корисною моделлю, внутрішня оболонка виконана зі шнура з кремнеземної нитки, а зовнішня оболонка виконана з силоксанової гуми, яка має радіаційну та хімічну стійкість. Виконання зовнішньої оболонки з гуми, яка має радіаційну та хімічну стійкість, а також наявність кремнеземної нитки у внутрішній оболонці дозволяє суттєво підвищити стійкість трубки до впливу високих температур і агресивних рідин, зокрема до радіації. Крім того, наявність нової конструкції створює умови для розширення її технологічних можливостей використання захисних трубок і розширює їх асортимент. Суть корисної моделі пояснюється кресленням. На кресл. схематично зображено конструкцію електроізоляційної трубки. Трубка електроізоляційна містить внутрішню оболонку 1, яка виконана зі шнура з кремнеземної нитки і апретована лаком, який підлягає після апретування впливу при температурі 400 °C. Зовні трубка має оболонку 2, виконану з силоксанової гуми, яка має радіаційну та хімічну стійкість. Використовують трубку наступним чином. Електричні кабелі закладають у внутрішній простір внутрішньої трубки 1. Переважно використовують вищезгадані трубки для додаткової ізоляції та захисту кабелів та проводів, прокладених пучком, від впливу вогню і агресивних рідин, зокрема радіації. Таким чином, використання запропонованої конструкції електроізоляційної трубки має такі переваги: можливість використання трубки в умовах впливу вогню і агресивних рідин, зокрема радіації; розширення технологічних можливостей; розширення асортименту електроізоляційних трубок. 1 UA 112449 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Трубка електроізоляційна, що містить внутрішню оболонку, яку апретовано електроізоляційним лаком, і зовнішню, виконану з гуми, яка відрізняється тим, що внутрішня оболонка виконана зі шнура з кремнеземної нитки, а зовнішня оболонка виконана з силоксанової гуми, яка має радіаційну та хімічну стійкість. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
