Трубка електроізоляційна (тзет)

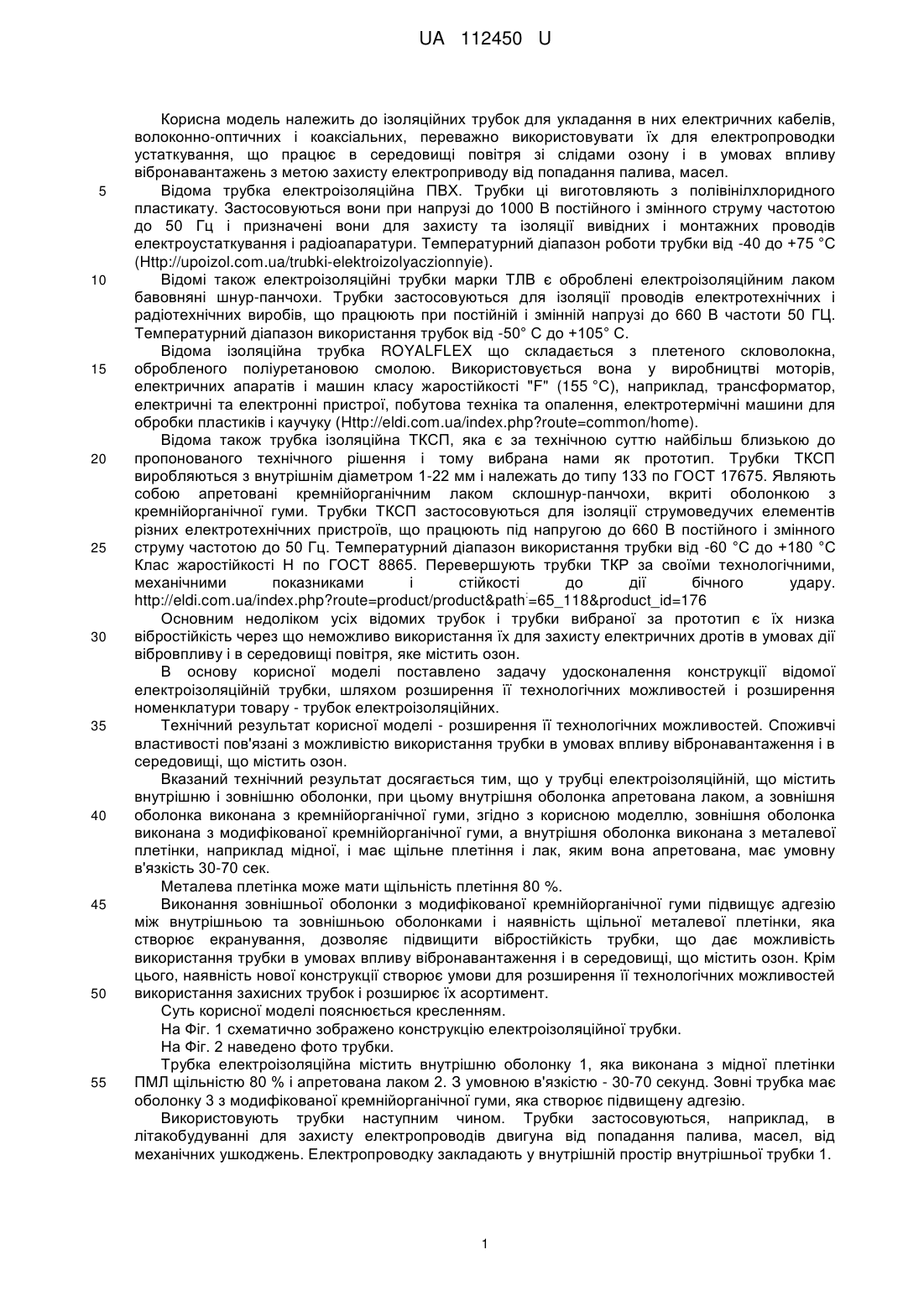

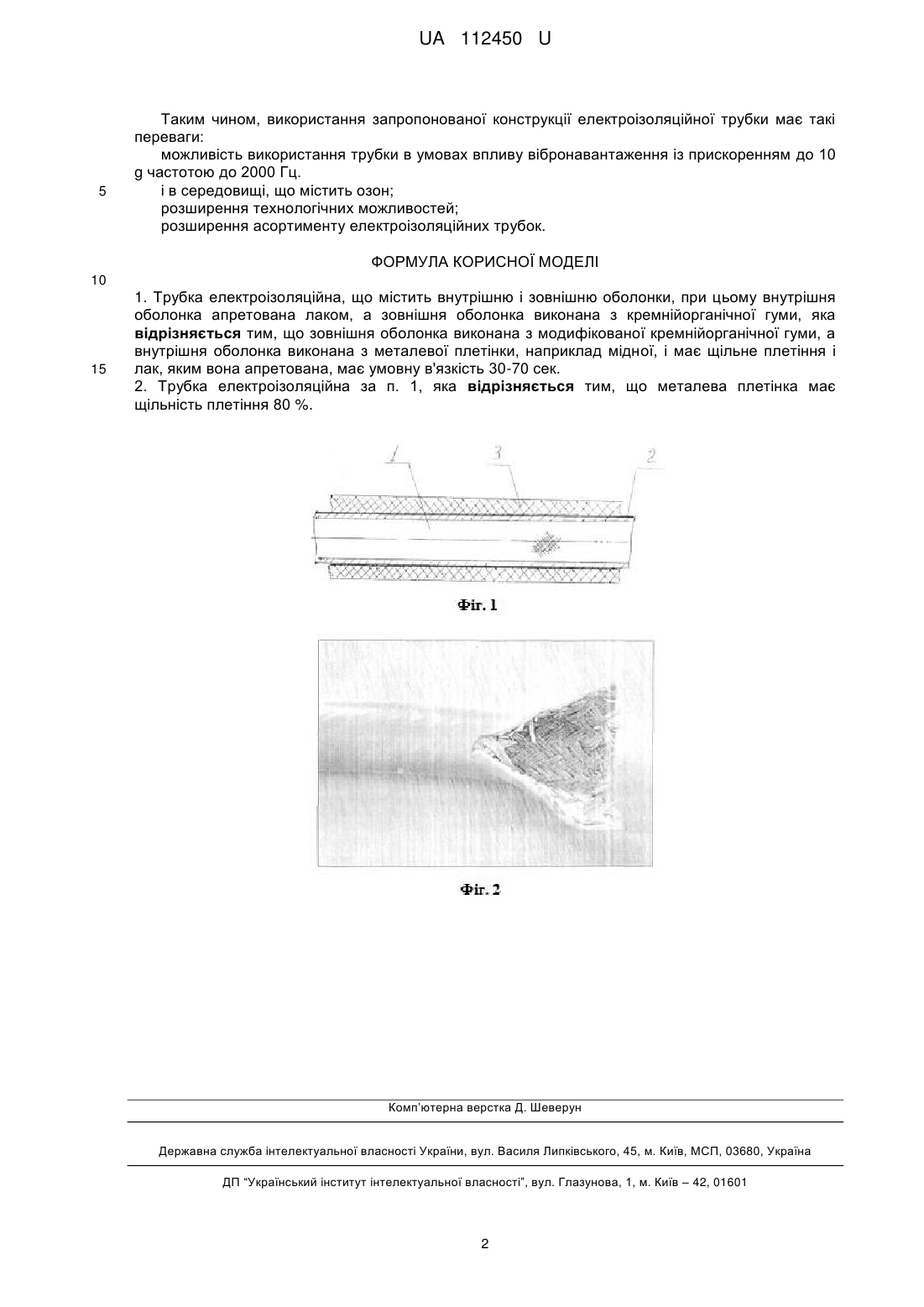

Реферат: Трубка електроізоляційна містить внутрішню і зовнішню оболонки, при цьому внутрішня оболонка апретована лаком, а зовнішня оболонка виконана з кремнійорганічної гуми. Зовнішня оболонка виконана з модифікованої кремнійорганічної гуми. Внутрішня оболонка виконана з металевої плетінки, наприклад мідної, і має щільне плетіння і лак, яким вона апретована, має умовну в'язкість 30-70 сек. UA 112450 U (12) UA 112450 U UA 112450 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ізоляційних трубок для укладання в них електричних кабелів, волоконно-оптичних і коаксіальних, переважно використовувати їх для електропроводки устаткування, що працює в середовищі повітря зі слідами озону і в умовах впливу вібронавантажень з метою захисту електроприводу від попадання палива, масел. Відома трубка електроізоляційна ПВХ. Трубки ці виготовляють з полівінілхлоридного пластикату. Застосовуються вони при напрузі до 1000 В постійного і змінного струму частотою до 50 Гц і призначені вони для захисту та ізоляції вивідних і монтажних проводів електроустаткування і радіоапаратури. Температурний діапазон роботи трубки від -40 до +75 °С (Http://upoizol.com.ua/trubki-elektroizolyaczionnyie). Відомі також електроізоляційні трубки марки ТЛВ є оброблені електроізоляційним лаком бавовняні шнур-панчохи. Трубки застосовуються для ізоляції проводів електротехнічних і радіотехнічних виробів, що працюють при постійній і змінній напрузі до 660 В частоти 50 ГЦ. Температурний діапазон використання трубок від -50° С до +105° С. Відома ізоляційна трубка ROYALFLEX що складається з плетеного скловолокна, обробленого поліуретановою смолою. Використовується вона у виробництві моторів, електричних апаратів і машин класу жаростійкості "F" (155 °C), наприклад, трансформатор, електричні та електронні пристрої, побутова техніка та опалення, електротермічні машини для обробки пластиків і каучуку (Http://eldi.com.ua/index.php?route=common/home). Відома також трубка ізоляційна ТКСП, яка є за технічною суттю найбільш близькою до пропонованого технічного рішення і тому вибрана нами як прототип. Трубки ТКСП виробляються з внутрішнім діаметром 1-22 мм і належать до типу 133 по ГОСТ 17675. Являють собою апретовані кремнійорганічним лаком склошнур-панчохи, вкриті оболонкою з кремнійорганічної гуми. Трубки ТКСП застосовуються для ізоляції струмоведучих елементів різних електротехнічних пристроїв, що працюють під напругою до 660 В постійного і змінного струму частотою до 50 Гц. Температурний діапазон використання трубки від -60 °С до +180 °С Клас жаростійкості Н по ГОСТ 8865. Перевершують трубки ТКР за своїми технологічними, механічними показниками і стійкості до дії бічного удару. : http://eldi.com.ua/index.php?route=product/product&path =65_118&product_id=176 Основним недоліком усіх відомих трубок і трубки вибраної за прототип є їх низка вібростійкість через що неможливо використання їх для захисту електричних дротів в умовах дії вібровпливу і в середовищі повітря, яке містить озон. В основу корисної моделі поставлено задачу удосконалення конструкції відомої електроізоляційній трубки, шляхом розширення її технологічних можливостей і розширення номенклатури товару - трубок електроізоляційних. Технічний результат корисної моделі - розширення її технологічних можливостей. Споживчі властивості пов'язані з можливістю використання трубки в умовах впливу вібронавантаження і в середовищі, що містить озон. Вказаний технічний результат досягається тим, що у трубці електроізоляційній, що містить внутрішню і зовнішню оболонки, при цьому внутрішня оболонка апретована лаком, а зовнішня оболонка виконана з кремнійорганічної гуми, згідно з корисною моделлю, зовнішня оболонка виконана з модифікованої кремнійорганічної гуми, а внутрішня оболонка виконана з металевої плетінки, наприклад мідної, і має щільне плетіння і лак, яким вона апретована, має умовну в'язкість 30-70 сек. Металева плетінка може мати щільність плетіння 80 %. Виконання зовнішньої оболонки з модифікованої кремнійорганічної гуми підвищує адгезію між внутрішньою та зовнішньою оболонками і наявність щільної металевої плетінки, яка створює екранування, дозволяє підвищити вібростійкість трубки, що дає можливість використання трубки в умовах впливу вібронавантаження і в середовищі, що містить озон. Крім цього, наявність нової конструкції створює умови для розширення її технологічних можливостей використання захисних трубок і розширює їх асортимент. Суть корисної моделі пояснюється кресленням. На Фіг. 1 схематично зображено конструкцію електроізоляційної трубки. На Фіг. 2 наведено фото трубки. Трубка електроізоляційна містить внутрішню оболонку 1, яка виконана з мідної плетінки ПМЛ щільністю 80 % і апретована лаком 2. З умовною в'язкістю - 30-70 секунд. Зовні трубка має оболонку 3 з модифікованої кремнійорганічної гуми, яка створює підвищену адгезію. Використовують трубки наступним чином. Трубки застосовуються, наприклад, в літакобудуванні для захисту електропроводів двигуна від попадання палива, масел, від механічних ушкоджень. Електропроводку закладають у внутрішній простір внутрішньої трубки 1. 1 UA 112450 U 5 Таким чином, використання запропонованої конструкції електроізоляційної трубки має такі переваги: можливість використання трубки в умовах впливу вібронавантаження із прискоренням до 10 g частотою до 2000 Гц. і в середовищі, що містить озон; розширення технологічних можливостей; розширення асортименту електроізоляційних трубок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Трубка електроізоляційна, що містить внутрішню і зовнішню оболонки, при цьому внутрішня оболонка апретована лаком, а зовнішня оболонка виконана з кремнійорганічної гуми, яка відрізняється тим, що зовнішня оболонка виконана з модифікованої кремнійорганічної гуми, а внутрішня оболонка виконана з металевої плетінки, наприклад мідної, і має щільне плетіння і лак, яким вона апретована, має умовну в'язкість 30-70 сек. 2. Трубка електроізоляційна за п. 1, яка відрізняється тим, що металева плетінка має щільність плетіння 80 %. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
