Очищаюча губка

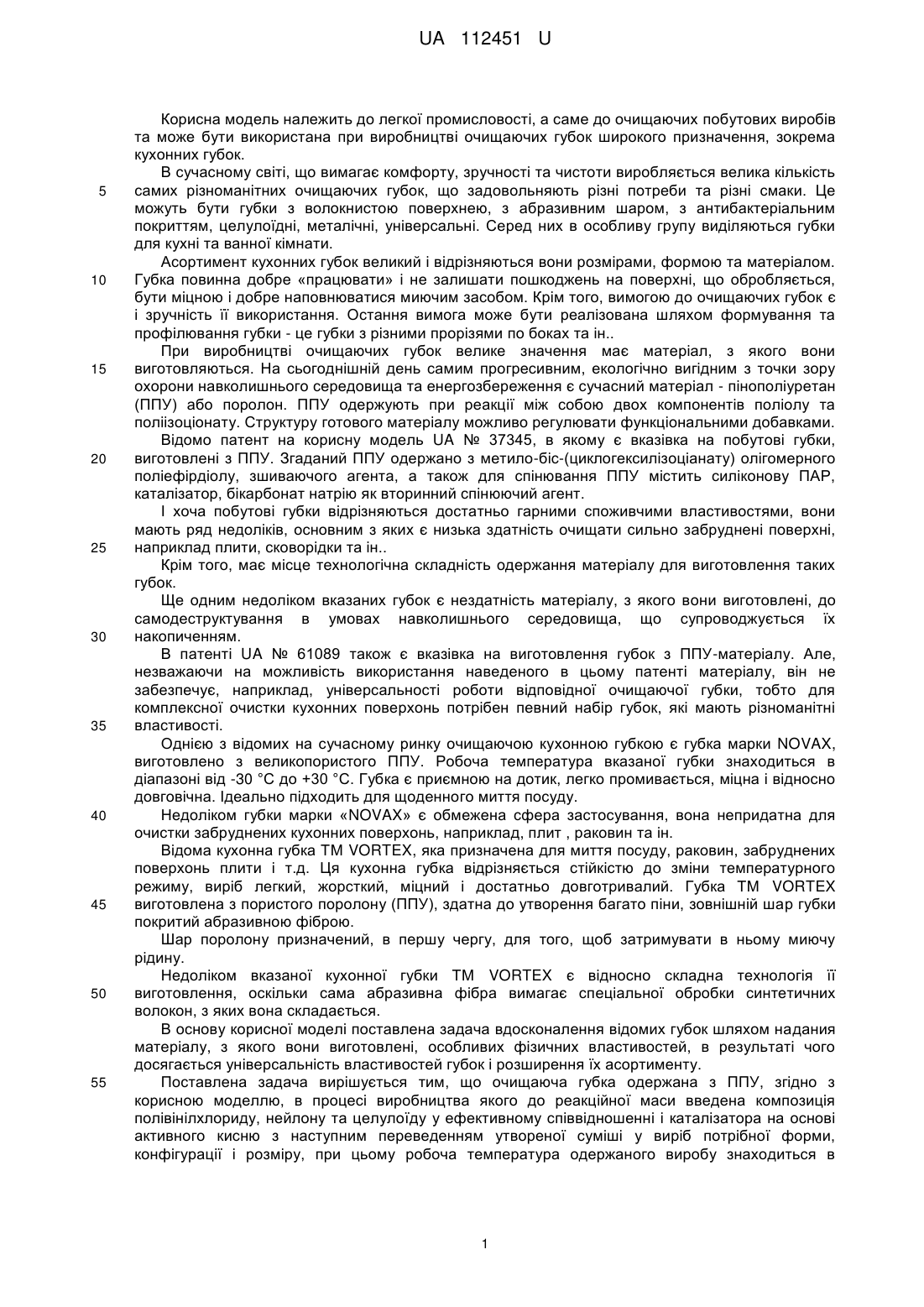

Реферат: Очищаюча губка одержана з пінополіуретану, в процесі виробництва якого в реакційну масу введена композиція полівінілхлориду, нейлону і целулоїду в ефективній кількості і каталізатор на основі активного кисню з наступним переведенням маси, що утворилась, у виріб потрібної форми, розміру та конфігурації, при цьому робоча температура отриманого виробу становить від 2 °C до 65 °C і відповідає плавному переходу виробу від жорсткого стану до м'якого. UA 112451 U (54) ОЧИЩАЮЧА ГУБКА UA 112451 U UA 112451 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до легкої промисловості, а саме до очищаючих побутових виробів та може бути використана при виробництві очищаючих губок широкого призначення, зокрема кухонних губок. В сучасному світі, що вимагає комфорту, зручності та чистоти виробляється велика кількість самих різноманітних очищаючих губок, що задовольняють різні потреби та різні смаки. Це можуть бути губки з волокнистою поверхнею, з абразивним шаром, з антибактеріальним покриттям, целулоїдні, металічні, універсальні. Серед них в особливу групу виділяються губки для кухні та ванної кімнати. Асортимент кухонних губок великий і відрізняються вони розмірами, формою та матеріалом. Губка повинна добре «працювати» і не залишати пошкоджень на поверхні, що обробляється, бути міцною і добре наповнюватися миючим засобом. Крім того, вимогою до очищаючих губок є і зручність її використання. Остання вимога може бути реалізована шляхом формування та профілювання губки - це губки з різними прорізями по боках та ін.. При виробництві очищаючих губок велике значення має матеріал, з якого вони виготовляються. На сьогоднішній день самим прогресивним, екологічно вигідним з точки зору охорони навколишнього середовища та енергозбереження є сучасний матеріал - пінополіуретан (ППУ) або поролон. ППУ одержують при реакції між собою двох компонентів поліолу та поліізоціонату. Структуру готового матеріалу можливо регулювати функціональними добавками. Відомо патент на корисну модель UA № 37345, в якому є вказівка на побутові губки, виготовлені з ППУ. Згаданий ППУ одержано з метило-біс-(циклогексилізоціанату) олігомерного поліефірдіолу, зшиваючого агента, а також для спінювання ППУ містить силіконову ПАР, каталізатор, бікарбонат натрію як вторинний спінюючий агент. І хоча побутові губки відрізняються достатньо гарними споживчими властивостями, вони мають ряд недоліків, основним з яких є низька здатність очищати сильно забруднені поверхні, наприклад плити, сковорідки та ін.. Крім того, має місце технологічна складність одержання матеріалу для виготовлення таких губок. Ще одним недоліком вказаних губок є нездатність матеріалу, з якого вони виготовлені, до самодеструктування в умовах навколишнього середовища, що супроводжується їх накопиченням. В патенті UA № 61089 також є вказівка на виготовлення губок з ППУ-матеріалу. Але, незважаючи на можливість використання наведеного в цьому патенті матеріалу, він не забезпечує, наприклад, універсальності роботи відповідної очищаючої губки, тобто для комплексної очистки кухонних поверхонь потрібен певний набір губок, які мають різноманітні властивості. Однією з відомих на сучасному ринку очищаючою кухонною губкою є губка марки NOVAX, виготовлено з великопористого ППУ. Робоча температура вказаної губки знаходиться в діапазоні від -30 °С до +30 °C. Губка є приємною на дотик, легко промивається, міцна і відносно довговічна. Ідеально підходить для щоденного миття посуду. Недоліком губки марки «NOVAX» є обмежена сфера застосування, вона непридатна для очистки забруднених кухонних поверхонь, наприклад, плит , раковин та ін. Відома кухонна губка ТМ VORTEX, яка призначена для миття посуду, раковин, забруднених поверхонь плити і т.д. Ця кухонна губка відрізняється стійкістю до зміни температурного режиму, виріб легкий, жорсткий, міцний і достатньо довготривалий. Губка ТМ VORTEX виготовлена з пористого поролону (ППУ), здатна до утворення багато піни, зовнішній шар губки покритий абразивною фіброю. Шар поролону призначений, в першу чергу, для того, щоб затримувати в ньому миючу рідину. Недоліком вказаної кухонної губки ТМ VORTEX є відносно складна технологія її виготовлення, оскільки сама абразивна фібра вимагає спеціальної обробки синтетичних волокон, з яких вона складається. В основу корисної моделі поставлена задача вдосконалення відомих губок шляхом надания матеріалу, з якого вони виготовлені, особливих фізичних властивостей, в результаті чого досягається універсальність властивостей губок ірозширення їх асортименту. Поставлена задача вирішується тим, що очищаюча губка одержана з ППУ, згідно з корисною моделлю, в процесі виробництва якого до реакційної маси введена композиція полівінілхлориду, нейлону та целулоїду у ефективному співвідношенні і каталізатора на основі активного кисню з наступним переведенням утвореної суміші у виріб потрібної форми, конфігурації і розміру, при цьому робоча температура одержаного виробу знаходиться в 1 UA 112451 U 5 10 15 20 25 30 35 40 45 50 55 60 діапазоні від 2 °C до 65 °C, що відповідає плавному переходу від жорсткого стану виробу до м'якого. При робочій температурі в діапазоні від 2 °C до 25 °C виробу характерний жорсткий стан, а при робочій температурі в межах від 40 °C до 65 °C виробу характерний м'який стан. Іншими словами, в залежності від вибраного інтервалу температур губка змінює свій фізичний стан, який визначає її функціональне призначення. У першому випадку губка є жорсткою і придатна для чистки складних і сильно забруднених поверхонь, наприклад плит, сковорідок, каструль і т.п. У другому випадку губка є м'якою і призначена для миття посуду. Таким чином, одна й та же губка виконує дві функції, що дуже зручно, ефективно і продуктивно при комплексному очищенні, наприклад, сильно забруднених кухонних поверхонь і посуду. Автором запропонованої корисної моделі експериментально було встановлено, що додавання композиції з трьох компонентів полівінілхлориду, нейлону та целулоїду у встановлених пропорціях до поліуретанової суміші в момент змішування поліефіру та поліізоціонату в присутності каталізатора на основі активного кисню викликає структурні зміни в макромолекулах поліуретану. Ці структурні зміни спричиняють надання ППУ більше вказаних можливостей, а саме зміну фізичного стану в залежності від заявленого температурного інтервалу, в межах якого губка міняє свій фізичний стан (жорсткий, м'який). Температурний інтервал відповідає температурі води, яка є досить комфортною для людини, а саме від 2 °C до 65 °C. Губку одержують з ППУ із додаванням вищезгаданих компонентів шляхом переведення суміші у виріб потрібної форми, розміру і конфігурації. Крім того, автором передбачена можливість додавання до реакційної суміші термохромної фарби, яка у готовому виробі змінює колір, тим самим служить індикатором досягнутого фізичного стану губки. При нагріванні губки та досягнення м'якого стану проявляється колір фарби, після її охолодження з наступним досягненням твердого стану - колір фарби зникає. Подібний ефект можна одержати при нанесенні фарби на вибрану частину губки після її одержання. Корисна модель пояснюється прикладом конкретного виконання. Приклад 1. Очищаючу губку виготовляють з ППУ, одержаного з поліефіру та поліізоціонату. До одержаної суміші додають композицію полівінілхлориду, нейлону та целулоїду при їх масовому співвідношенні до ППУ 0,3:20; 1:20; 0,8:20, відповідно у присутності каталізатора на основі активного кисню. В результаті одержують рідинно-в'язку суміш жовтого (або іншого кольору в залежності від кольору барвника, що застосовується), яку виливають у форму. На повітрі виникає її перехід у твердий стан, який характеризується певною пористістю. У цьому прикладі одержують форму 200×100× 4 см. Із матеріалу у вигляді плити пресформою або будь-яким іншим придатним способом вирізають очищаючі губки, що використовують у побуті, окружної форми діаметром 10 см. Всередині кола губки виконані два отвори круглої форми, які імітують "очі", та отвір у вигляді дуги, яка знаходиться під "очима" та імітує "посмішку". Одержану очищаючу шубку помішують у холодну воду з температурою 10 °С, губка набуває жорстку структуру і нагадує "терку". Губкою у такому стані ретельно очищають сильно забруднену поверхню газової плити, сковорідку із слідами застарілого жиру. Очистка проходить достатньо легко, не залишає пошкоджень на поверхні. Після цього губку промивають і занурюють у гарячу воду з температурою приблизно 50 °C, при цьому губка стає м'якою і нею дуже зручно мити посуд - тарілки, миски та ін. Приклад 2. Всі дії виконують так, як вони описані у Прикладі 1, додатково до реакційної суміші додають термохромну фарбу, наприклад, синього кольору в кількості 2,5 мас. % відносно поліуретану. Одержаний виріб - очищаючу губку занурюють у гарячу воду (55 °С), при цьому він набуває синього кольору, що свідчить про перехід його у м'який стан. При зниженні температури губка поступово втрачає своє забарвлення і перетворюється у прозору. Таким чином, очищаюча губка, що заявляється, завдяки притаманним їй властивостям, є універсальною, зручною в користуванні в побуті, спрощує процес очищення, наприклад, різних кухонних поверхонь і скорочує витрачений на нього час. Використання індикатора стану губки робить її більш привабливою при використанні. Всі зазначені вище переваги очищаючої губки, що заявляється, сприяють розширенню асортименту вказаного виробу. 2 UA 112451 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Очищаюча губка, що одержана з пінополіуретану, яка відрізняється тим, що в процесі виробництва пінополіуретану в реакційну масу введена композиція полівінілхлориду, нейлону і целулоїду в ефективній кількості і каталізатор на основі активного кисню з наступним переведенням маси, що утворилась, у виріб потрібної форми, розміру та конфігурації, при цьому робоча температура отриманого виробу становить від 2 °C до 65 °C і відповідає плавному переходу виробу від жорсткого стану до м'якого. 2. Очищаюча губка за п. 1, яка відрізняється тим, що при робочій температурі від 2 °C до 25 °C виріб приймає жорсткий стан. 3. Очищаюча губка за п. 1, яка відрізняється тим, що при робочій температурі від 40 °C до 65 °C вона приймає м'який стан. 4. Очищаюча губка за п. 1, яка відрізняється тим, що до реакційної маси додатково введена термохромна фарба у ефективній кількості. 5. Очищаюча губка за п. 1, яка відрізняється тим, що додатково на вибрану частину губки нанесена термохромна фарба. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
