Дренажно-екранно-модульна система з суміжними дренами

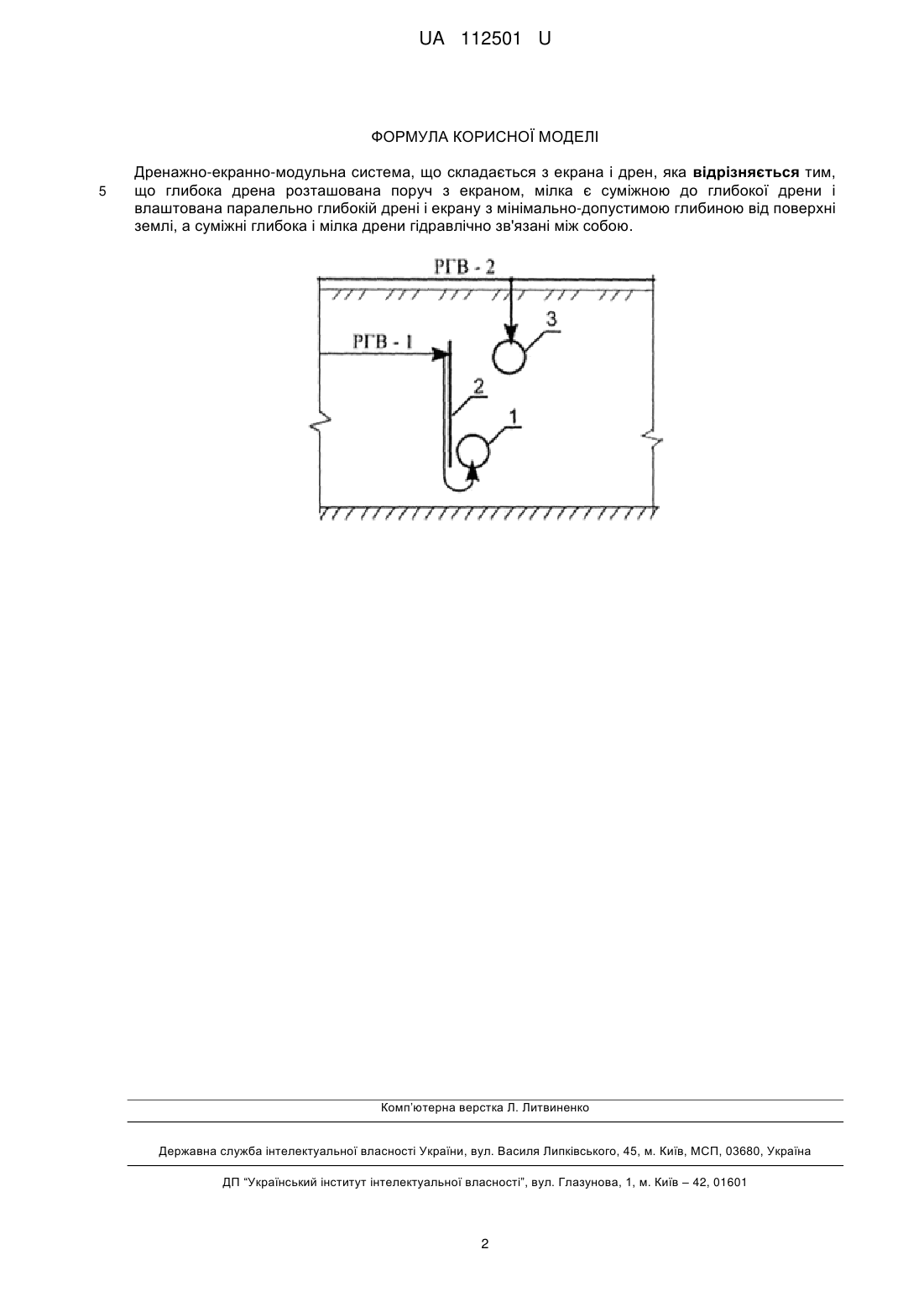

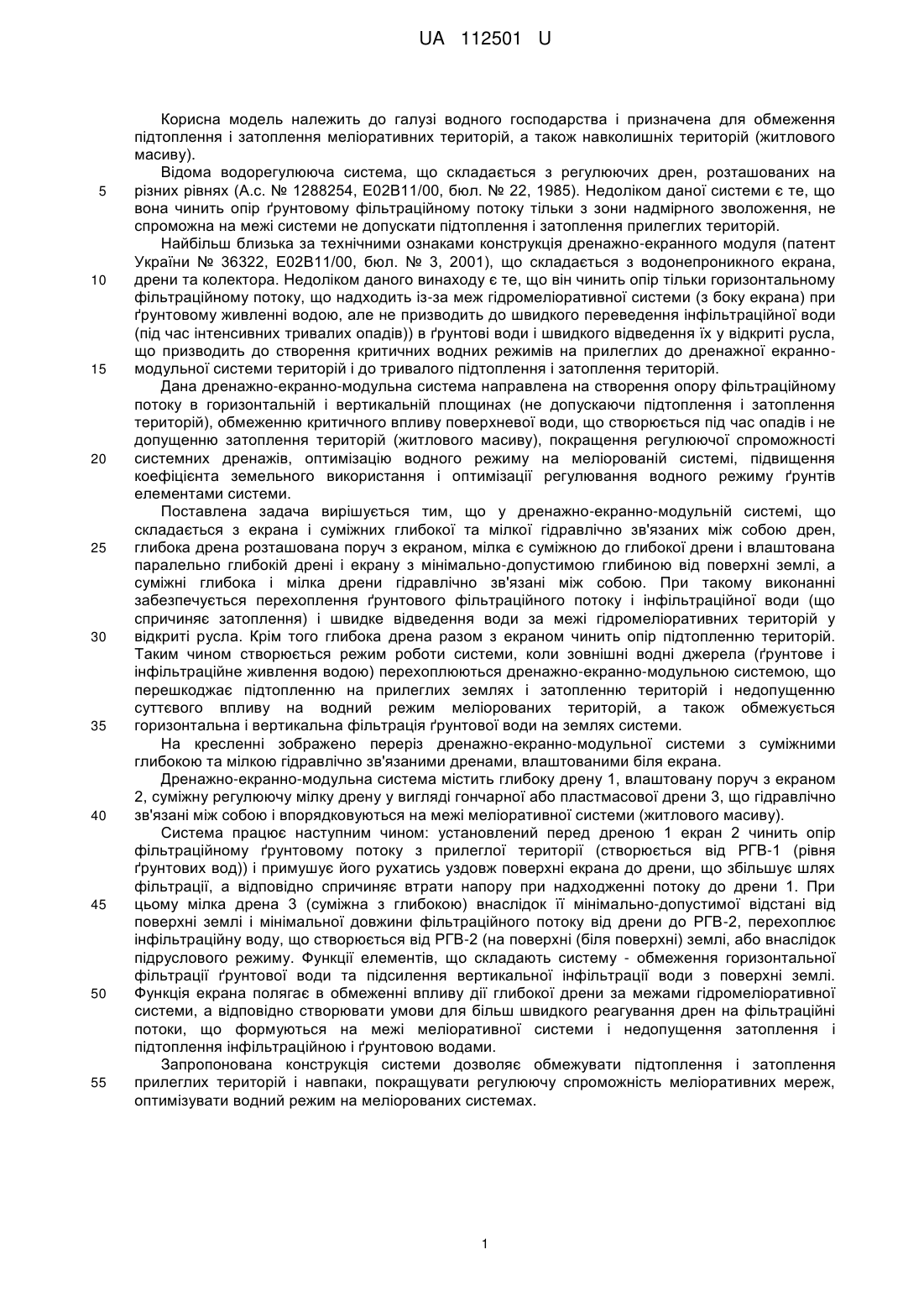

Реферат: UA 112501 U UA 112501 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі водного господарства і призначена для обмеження підтоплення і затоплення меліоративних територій, а також навколишніх територій (житлового масиву). Відома водорегулююча система, що складається з регулюючих дрен, розташованих на різних рівнях (А.с. № 1288254, Е02В11/00, бюл. № 22, 1985). Недоліком даної системи є те, що вона чинить опір ґрунтовому фільтраційному потоку тільки з зони надмірного зволоження, не спроможна на межі системи не допускати підтоплення і затоплення прилеглих територій. Найбільш близька за технічними ознаками конструкція дренажно-екранного модуля (патент України № 36322, Е02В11/00, бюл. № 3, 2001), що складається з водонепроникного екрана, дрени та колектора. Недоліком даного винаходу є те, що він чинить опір тільки горизонтальному фільтраційному потоку, що надходить із-за меж гідромеліоративної системи (з боку екрана) при ґрунтовому живленні водою, але не призводить до швидкого переведення інфільтраційної води (під час інтенсивних тривалих опадів)) в ґрунтові води і швидкого відведення їх у відкриті русла, що призводить до створення критичних водних режимів на прилеглих до дренажної екранномодульної системи територій і до тривалого підтоплення і затоплення територій. Дана дренажно-екранно-модульна система направлена на створення опору фільтраційному потоку в горизонтальній і вертикальній площинах (не допускаючи підтоплення і затоплення територій), обмеженню критичного впливу поверхневої води, що створюється під час опадів і не допущенню затоплення територій (житлового масиву), покращення регулюючої спроможності системних дренажів, оптимізацію водного режиму на меліорованій системі, підвищення коефіцієнта земельного використання і оптимізації регулювання водного режиму ґрунтів елементами системи. Поставлена задача вирішується тим, що у дренажно-екранно-модульній системі, що складається з екрана і суміжних глибокої та мілкої гідравлічно зв'язаних між собою дрен, глибока дрена розташована поруч з екраном, мілка є суміжною до глибокої дрени і влаштована паралельно глибокій дрені і екрану з мінімально-допустимою глибиною від поверхні землі, а суміжні глибока і мілка дрени гідравлічно зв'язані між собою. При такому виконанні забезпечується перехоплення ґрунтового фільтраційного потоку і інфільтраційної води (що спричиняє затоплення) і швидке відведення води за межі гідромеліоративних територій у відкриті русла. Крім того глибока дрена разом з екраном чинить опір підтопленню територій. Таким чином створюється режим роботи системи, коли зовнішні водні джерела (ґрунтове і інфільтраційне живлення водою) перехоплюються дренажно-екранно-модульною системою, що перешкоджає підтопленню на прилеглих землях і затопленню територій і недопущенню суттєвого впливу на водний режим меліорованих територій, а також обмежується горизонтальна і вертикальна фільтрація ґрунтової води на землях системи. На кресленні зображено переріз дренажно-екранно-модульної системи з суміжними глибокою та мілкою гідравлічно зв'язаними дренами, влаштованими біля екрана. Дренажно-екранно-модульна система містить глибоку дрену 1, влаштовану поруч з екраном 2, суміжну регулюючу мілку дрену у вигляді гончарної або пластмасової дрени 3, що гідравлічно зв'язані між собою і впорядковуються на межі меліоративної системи (житлового масиву). Система працює наступним чином: установлений перед дреною 1 екран 2 чинить опір фільтраційному ґрунтовому потоку з прилеглої території (створюється від РГВ-1 (рівня ґрунтових вод)) і примушує його рухатись уздовж поверхні екрана до дрени, що збільшує шлях фільтрації, а відповідно спричиняє втрати напору при надходженні потоку до дрени 1. При цьому мілка дрена 3 (суміжна з глибокою) внаслідок її мінімально-допустимої відстані від поверхні землі і мінімальної довжини фільтраційного потоку від дрени до РГВ-2, перехоплює інфільтраційну воду, що створюється від РГВ-2 (на поверхні (біля поверхні) землі, або внаслідок підруслового режиму. Функції елементів, що складають систему - обмеження горизонтальної фільтрації ґрунтової води та підсилення вертикальної інфільтрації води з поверхні землі. Функція екрана полягає в обмеженні впливу дії глибокої дрени за межами гідромеліоративної системи, а відповідно створювати умови для більш швидкого реагування дрен на фільтраційні потоки, що формуються на межі меліоративної системи і недопущення затоплення і підтоплення інфільтраційною і ґрунтовоюводами. Запропонована конструкція системи дозволяє обмежувати підтоплення і затоплення прилеглих територій і навпаки, покращувати регулюючу спроможність меліоративних мереж, оптимізувати водний режим на меліорованих системах. 1 UA 112501 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Дренажно-екранно-модульна система, що складається з екрана і дрен, яка відрізняється тим, що глибока дрена розташована поруч з екраном, мілка є суміжною до глибокої дрени і влаштована паралельно глибокій дрені і екрану з мінімально-допустимою глибиною від поверхні землі, а суміжні глибока і мілка дрени гідравлічно зв'язані між собою. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
