Теплообмінна труба

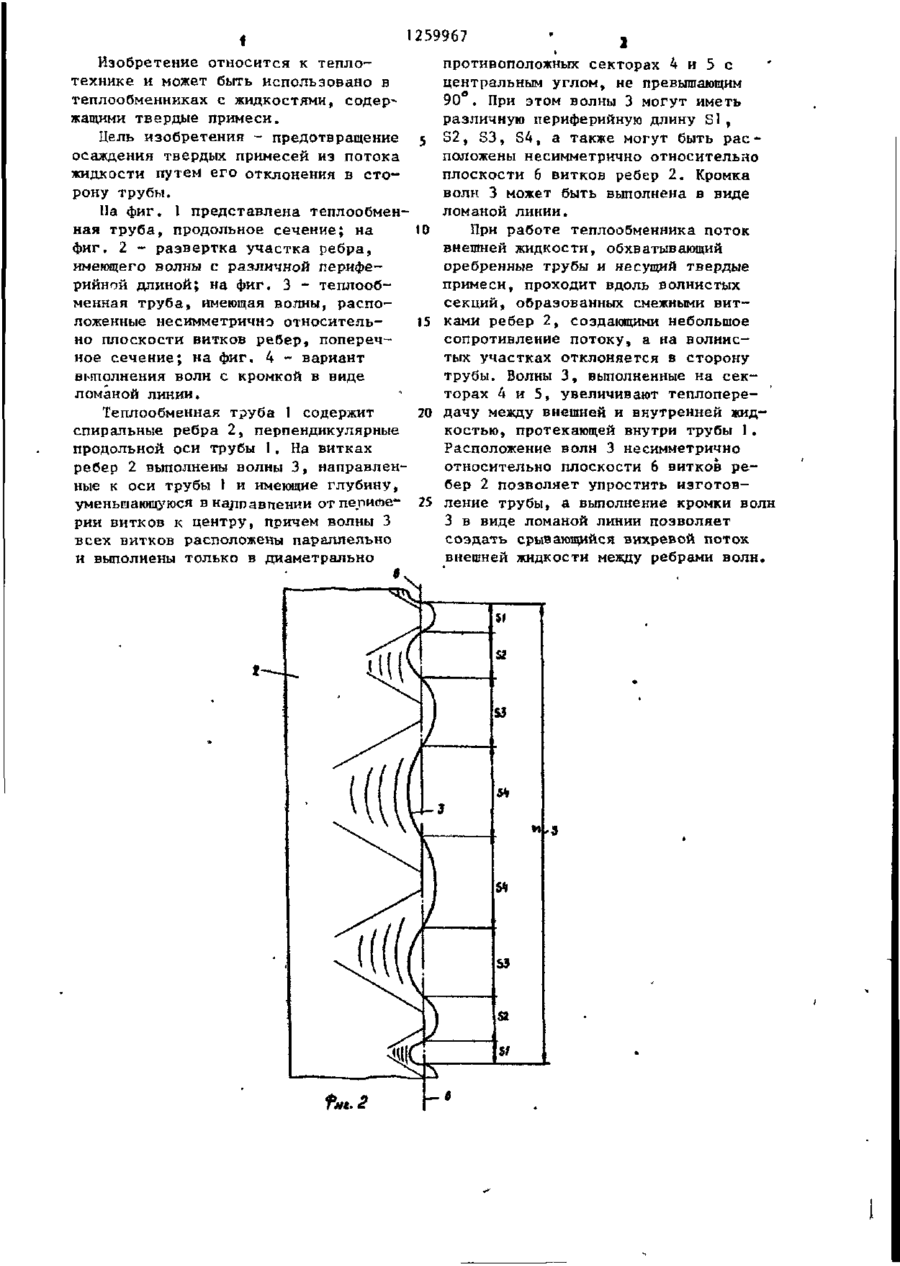

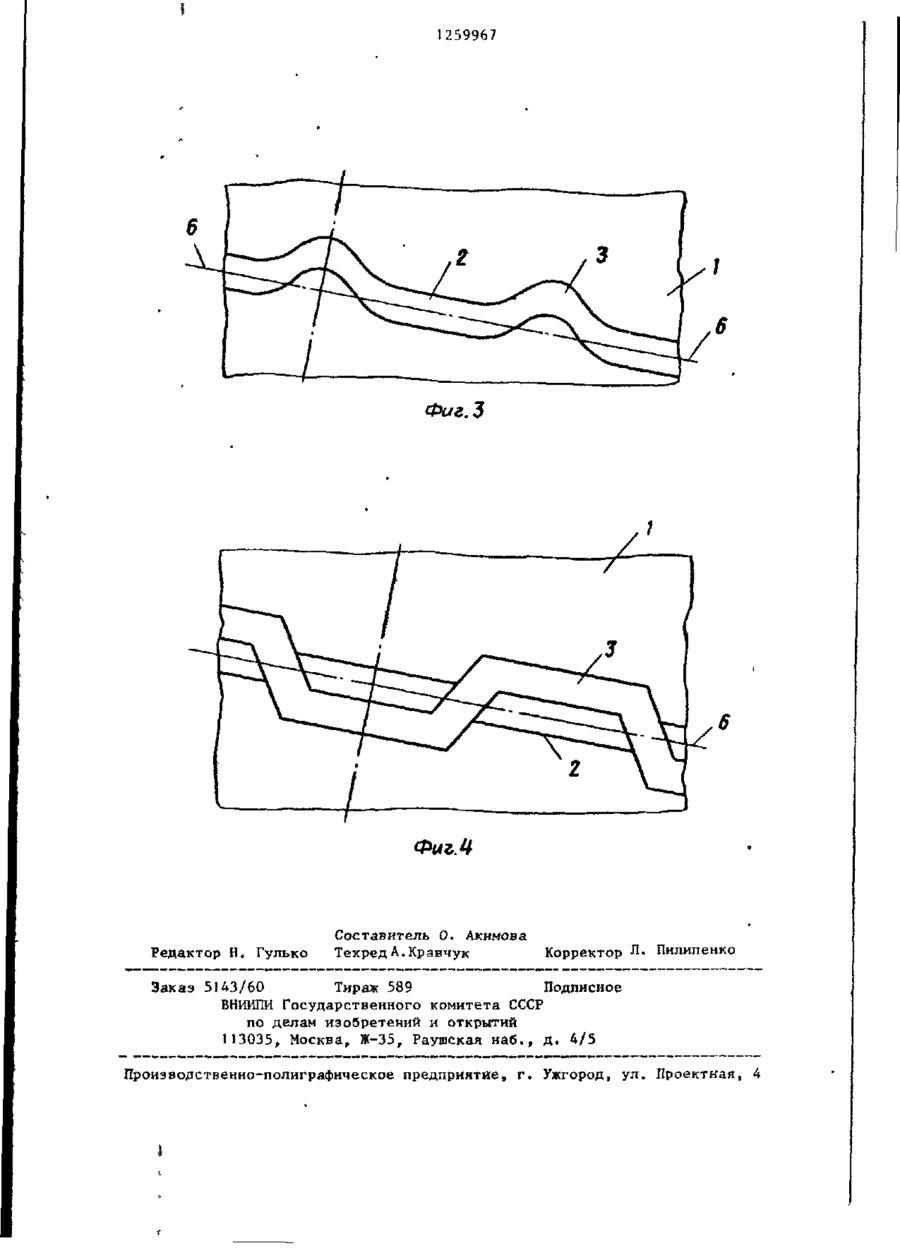

1. ТЕПЛООБМЕННАЯ ТРУБА со спиральным ребром, перпендикулярным продольной оси трубы, на витках которого выполнены волны, направленные к оси трубы и имеющие глубину, уменьшающуюся в направлении от пе -• риферии витков к центру, причем волны всех витков расположены параллельно, о т л и ч а ю щ а я с я тем, что, с целью предотвращения осаждения твердых примесей из потока жидкости путем его отклонения в сторону трубы, волны выполнены только в диаметрально противоположных секторах с центральным углом, не превышающим 90°. 2. Труба по іґ. 1, о т л и ч а ю щ а я с я тем, что волны имеют различную периферийную длину. 3. Труба по пп, I и 2, о т л и ч а ю щ а я с я тем, что волны расположены несимметрично относительно •плоскости витков. 4. Труба по пп. 1-3, о т л и ч а ю щ а я с я тем, что волны имеют кромку, выполненную в виде ломаной линии. ел со со ф 1259967 Изобретение относится к теплопротивоположных секторах 4 и 5 с технике и может быть использовано в центральным углом, не превышающим теплообменниках с жидкостями, содер* 90 . При этом волны 3 могут иметь жащими твердые примеси. различную периферийную длину S1, Цель изобретения - предотвращение 5 S2, S3, S4, а также могут быть расосаждения твердых примесей из потока положены несимметрично относительно жидкости путем его отклонения в стоплоскости 6 витков ребер 2. Кромка рону трубы. воли 3 может быть выполнена в виде ломаной линии. На фиг. 1 представлена теплообменная труба, продольное сечение; на 10 При работе теплообменника поток фиг. 2 ~ развертка участка ребра, внешней жидкости, обхватывающий имеющего волны с различной перифеоребренные трубы и несущий твердые рийной длиной; на фиг. 3 - теплообпримеси, проходит вдоль волнистых менная труба, имеющая волны, распосекций, образованных смежными витложенные несимметрично относитель15 ками ребер 2, создающими небольшое но плоскости витков ребер, поперечсопротивление потоку, а на волнисное сечение; на фиг. 4 - вариант тых участках отклоняется в сторону выполнения волн с кромкой в виде трубы. Волны 3, выполненные на секломаной линии. торах 4 и 5, увеличивают теплопереТеплообменная труба 1 содержит 20 дачу между внешней и внутренней жидспиральные ребра 2, перпендикулярные костью, протекающей внутри трубы 1. продольной оси трубы 1. На витках Расположение волн 3 несимметрично ребер 2 выполнены волны 3, направленотносительно плоскости 6 витков реные к оси трубы 1 и имеющие глубину, бер 2 позволяет упростить изготовуменьшающуюся внаправпении от перийе*- 25 ление трубы, а выполнение кромки волн рии витков к центру, причем волны 3 З в виде ломаной линии позволяет всех витков расположены параллельно создать срывающийся вихревой поток и выполнены только в диаметрально внешней жидкости между ребрами волн. 1259967 Фиг. 3 ФигЛ Редактор Н. Гулько Составитель О. Акимова Техред А.Кравчук Корректор л * Пилипенко Заказ 5143/60 Тираж 589 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва» Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
