Труба

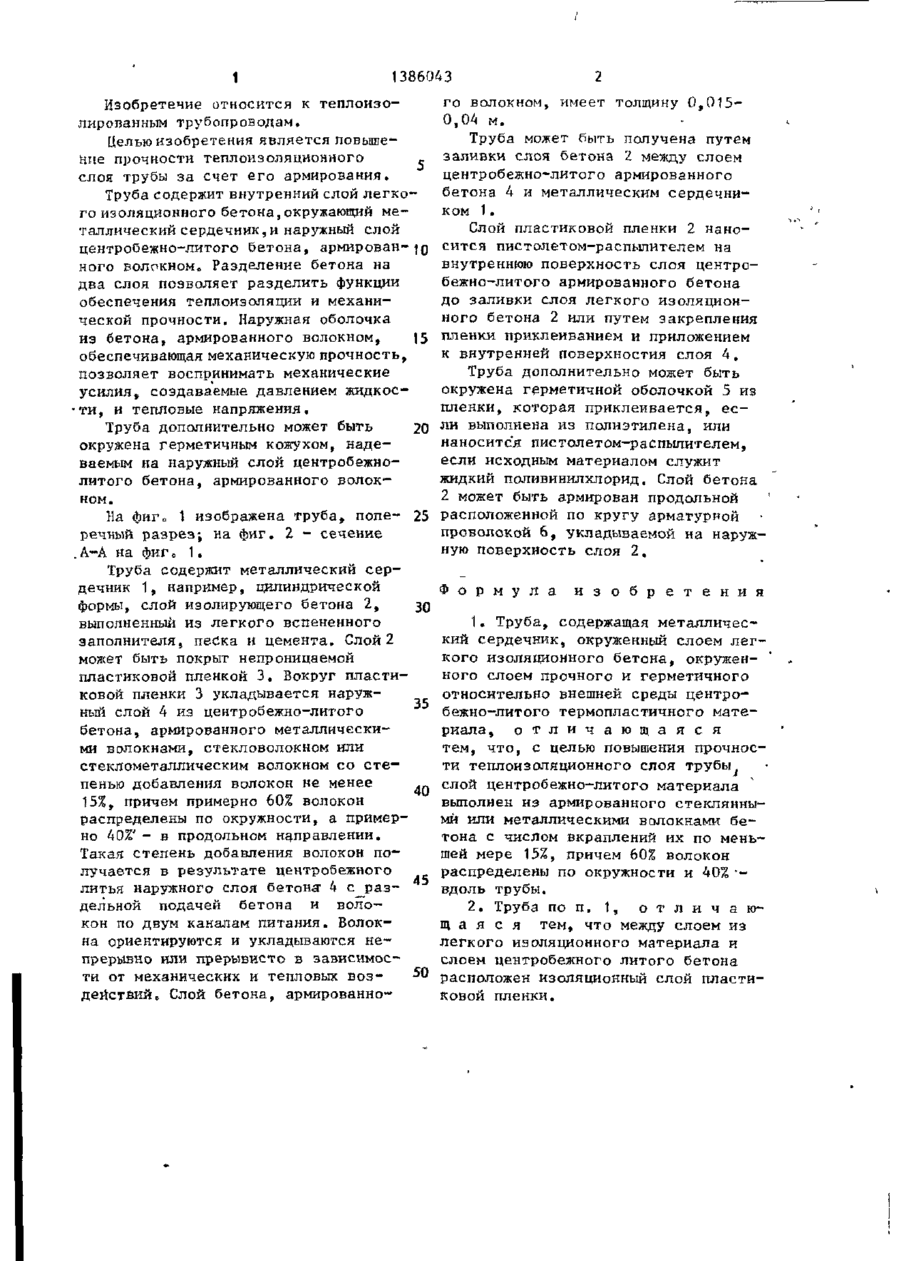

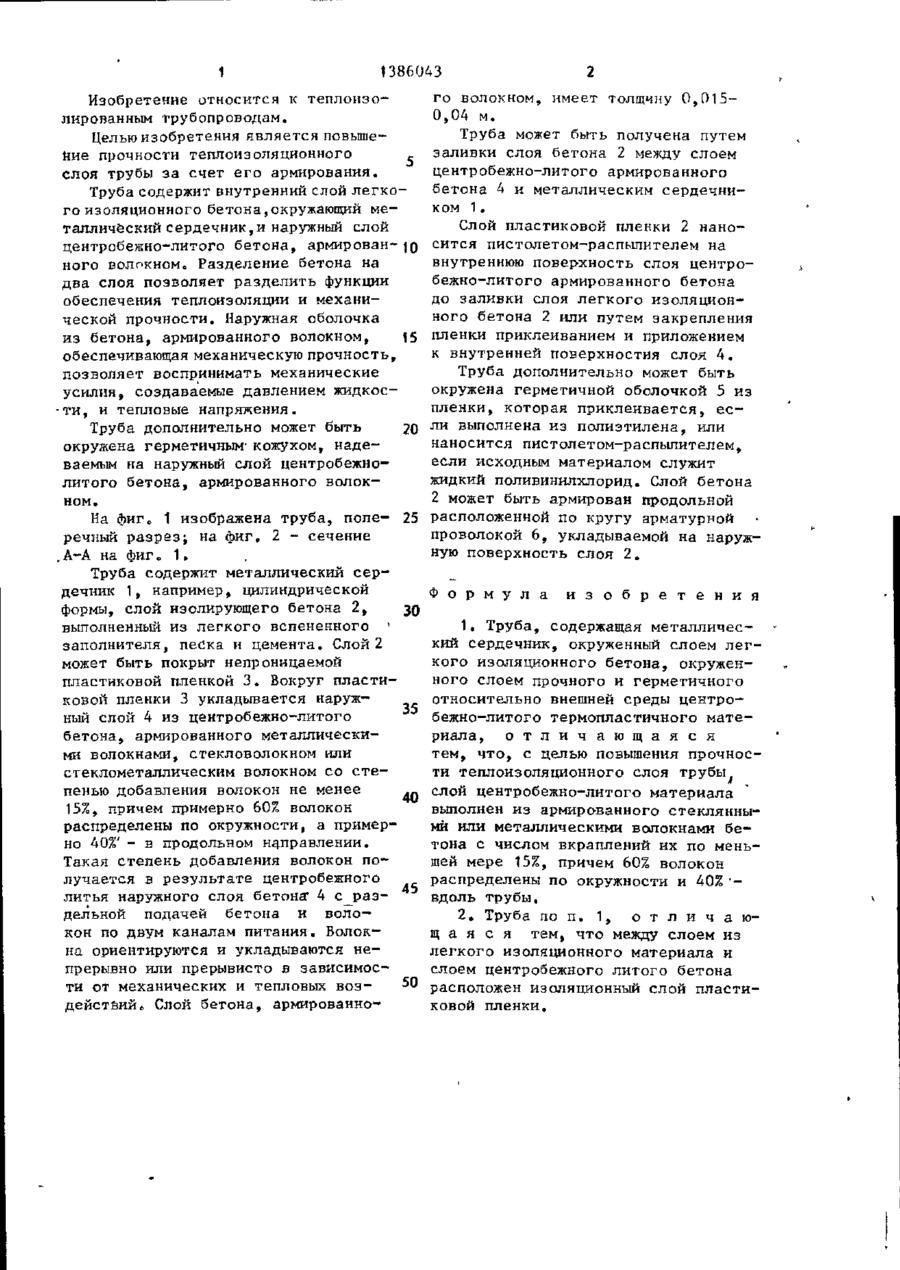

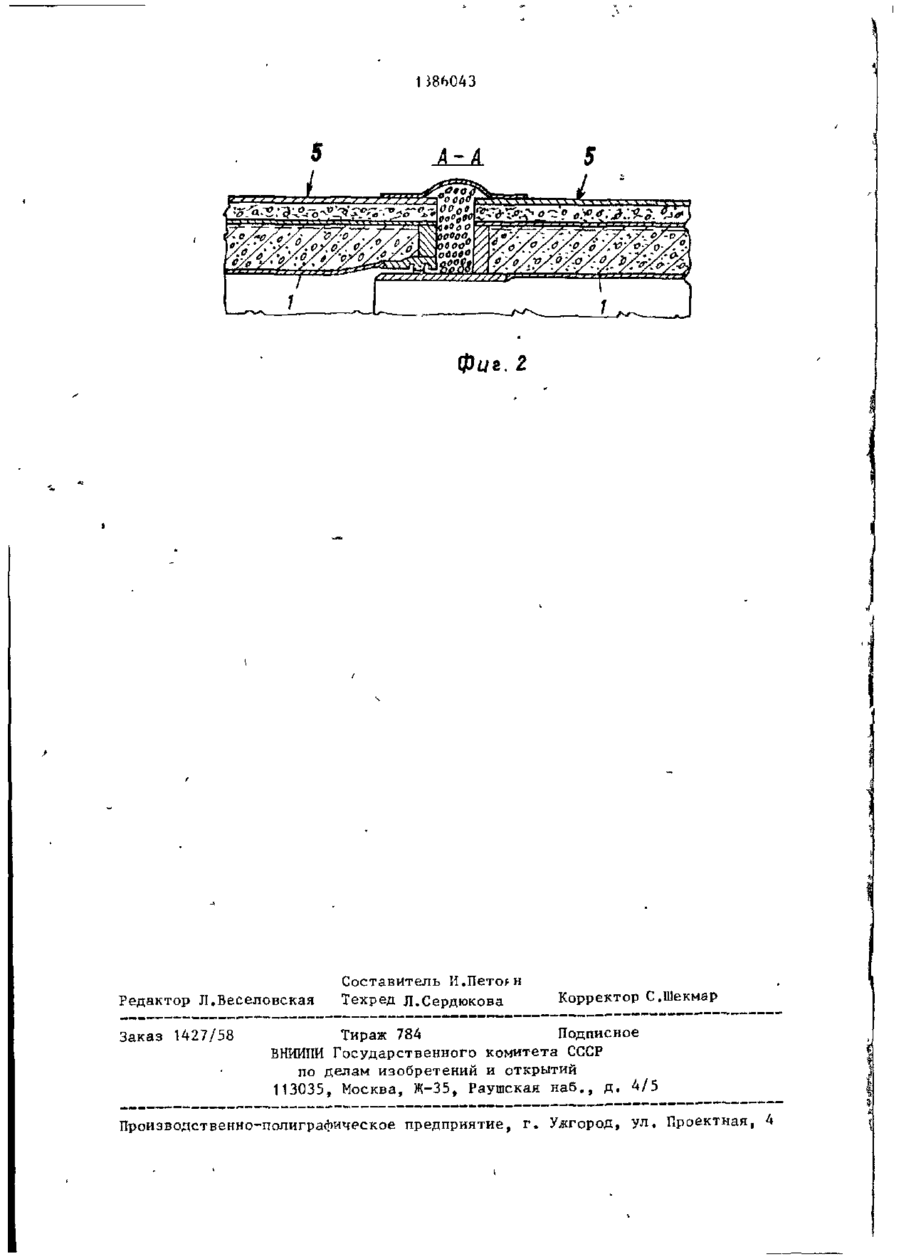

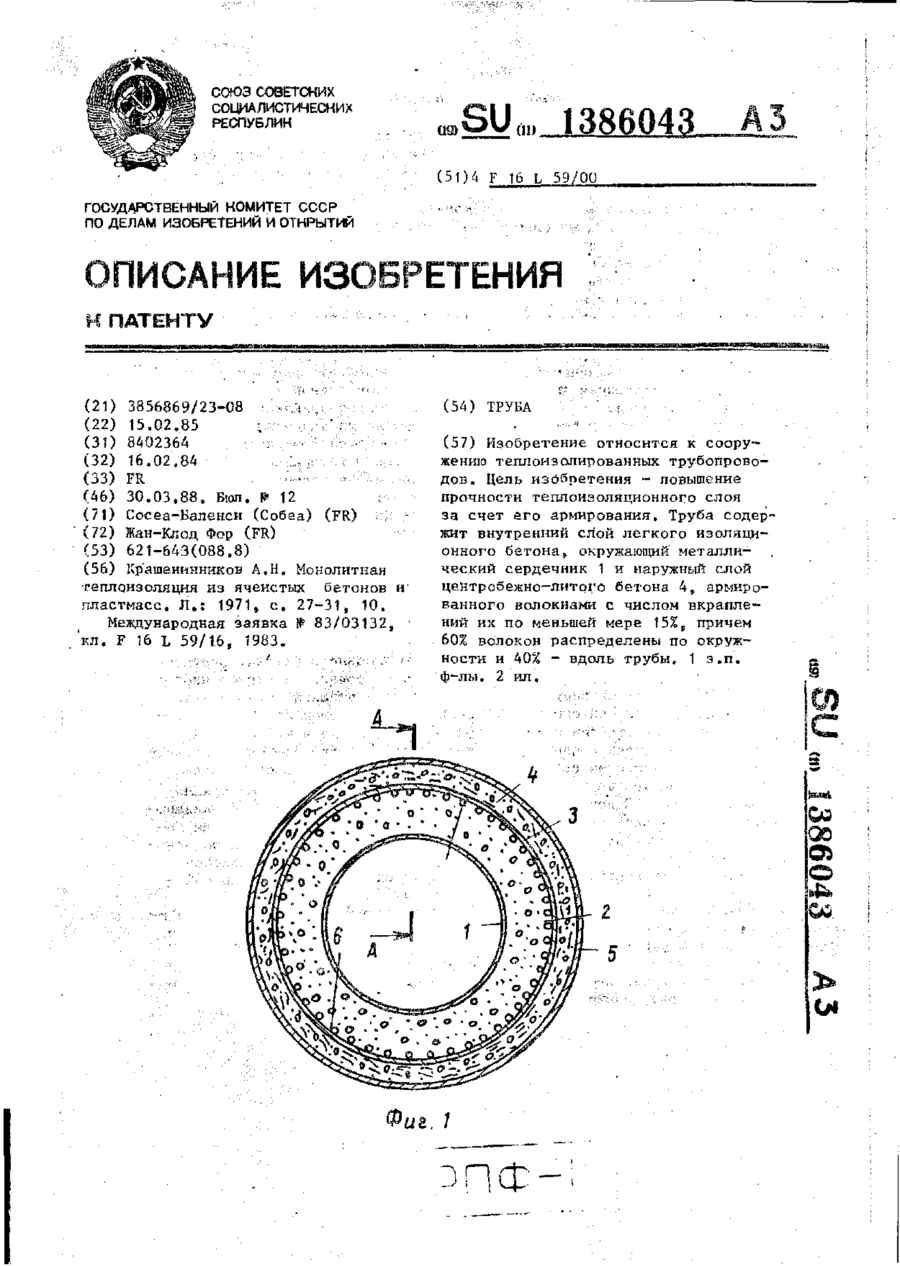

Изобретение относится к сооружению теплоизолированньк трубопроводов. Цель изобретения - повышение прочности теплоизоляционного слоя за счет его армирования. Труба содержит внутренний слой легкого изоляционного бетонаj окружающий металлический сердечник 1 и наружный слой ценгробежно-литого бетона 4, армированного волокнами с числом вкраплении их по меньшей мере 15% 9 причем 60% волокон распределены по окружности и 40% - вдоль трубы, 1 з.п. ф-~лы. 2 ил. 1 1386043 Изобретение относится к теплоизолированным трубопроводам. Целью изобретения является повышение прочности теплоизоляционного слоя трубы за счет его армирования. Труба содержит внутренний слой легкого изоляционного бетона,окружающий металлический сердечник,и наружный слой центробежно-литого бетона, армирован- 10 ного волокном» Разделение бетона на два слоя позволяет разделить функции обеспечения теплоизоляции и механической прочности. Наружная оболочка из бетона, армированного волокном, 15 обеспечивающая механическую прочность, позволяет воспринимать механические усилия, создаваемые давлением жидкости, и тепловые напряжения. Труба дополнительно может быть 20 окружена герметичным кожухом, надеваемым на наружный слой центробежнолитого бетона, армированного волокном. На фиг„ 1 изображена труба, попе- 25 речный р а з р е з ; на фиг. 2 - сечение .А-А на фиг о 1. Труба содержит металлический с е р дечник 1, например, цилиндрической формы, слой изолирующего бетона 2, 30 выполненный из легкого вспененного заполнителя, песка и цемента. Слой 2 может быть покрыт непроницаемой пластиковой пленкой 3 . Вокруг пластиковой пленки 3 укладывается наруж35 ный слой 4 из центробежно-литого бетона, армированного металлическими волокнами, стекловолокном или стеклометаллическим волокном со с т е пенью добавления волокон не менее 40 15%, причем примерно 60% волокон распределены по окружности, а примерно 40%' - в продольном направлении. Такая степень добавления волокон получается в результате центробежного литья наружного слоя бетона* 4 с ^ р а з - 45 дельной подачей бетона и волокон по двум каналам питания. Волокна ориентируются и укладываются непрерывно или прерывисто в зависимос50 ти от механических и тепловых в о з действий» Слой бетона, армированно го волокном, имеет толщину 0 , 0 1 5 0,04 м. Труба может быть получена путем заливки слоя бетона 2 между слоем центробежно-литого армированного бетона 4 и металлическим сердечником 1. Слой пластиковой пленки 2 наносится пистолетом-распылителем на внутреннюю поверхность слоя центробежно-лито-го армированного бетона до заливки слоя легкого изоляционного бетона 2 или путем закрепления пленки приклеиванием и приложением к внутренней поверхностия слоя 4 , Труба дополнительно может быть окружена герметичной оболочкой 5 из пленки, которая приклеивается, е с ли выполнена из полиэтилена, или наносится пистолетом-распылителем, если исходным материалом служит жидкий поливинилхлорид. Слой бетона 2 может быть армирован продольной расположенной по кругу арматурной проволокой 6, укладываемой на наружную поверхность слоя 2 . Ф о р м у л а и з о б р е т е н и я 1. Труба, содержащая металлический сердечник, окруженный слоем л е г кого изоляционного бетона, окруженного слоем прочного и герметичного относительно внешней среды центробежно-литого термопластичного материала, о т л и ч а ю щ а я с я тем, что, с целью повышения прочности теплоизоляционного слоя трубы слой центробежно-литого материала выполнен из армированного стеклянными или металлическими волокнами бетона с числом вкраплений их по меньшей мере 15%, причем 60% волокон распределены по окружности и 40% •вдоль трубы. 2. Труба по п. 1, о т л и ч а ю щ а я с я тем, что между слоем из легкого изоляционного материала и слоем центробежного литого бетона расположен изоляционный слой пластиковой пленки. СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН ( 5 1 ) 4 Г 16 L 5 9 / 0 0 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ .,..,. (21) 3856869/23-08 (22) 15.02.85 (31) 8402364 (32) 16.02,84 (33) F R ; . • ,v. , : ' : '. , ,.:•--• • • •:„- . . . . -•••• (46) 3 0 . 0 3 . 8 8 . Бюп. Р 12 (71) Сосеа-Баленси (Собеа) (FR) .-;• (72) Жан-Клод Фор (FR) (53) 621-643(088.8) (56) Крашенинников А.Н. Монолитная теплоизоляция из ячеистых бетонов и' пластмасс. Л.: 1971, с. 27-31, 10. Международная заявка № 83/03132, "кл. F 16 L 59/16, 1983. (54) ТРУБА і ' „т. — "ягатчжиаягії . . , (57) Изобретение относится к сооружению теплоизолированных трубопроводов. Цель изобретения ~ повышение прочности теплоизоляционного слоя за счет его армирования. Труба содержит внутренний слой легкого изоляционного бетонаj окружающий металлический сердечник 1 и наружный слой центробежно—литого бетона 4, армированного волокнами с числом вкраплений их по меньшей мере 15%, причем 60% волокон распределены по окружности и 40% - вдоль трубы. 1 э,п, ф-лы. 2 ил. (Q C/i 2. 7 1 1386043 Изобретение относится к теплоизолированным трубопроводам. Целью изобретения является повышение прочности теплоизоляционного слоя трубы за счет его армирования. 1 Труба содержит внутренний слой легко го изоляционного бетона,окружающий металлический сердечник, и наружный слой центробежио-литого бетона, армированного волокномо Разделение бетона на два слоя позволяет разделить функции обеспечения теплоизоляции и механической прочности. Наружная оболочка из бетона, армированного волокном, 15 обеспечивающая механическую прочность, позволяет воспринимать механические усилия, создаваемые давлением жидкос•ти, и тепловые напряжения. Труба дополнительно может быть 20 окружена герметичным- кожухом, надеваемым на наружный слой центробежнолитого бетона, армированного волокном. На фиг 0 1 изображена труба, попе- 25 речный разрез; на фиг. 2 - сечение .А-А на фиг о 1• Труба содержит металлический сердечник 1, например, цилиндрической формы, слой изолирующего бетона 2, 30 выполненный из легкого вспененного ' заполнителя, песка и цемента. Слой 2 может быть покрыт непроницаемой пластиковой пленкой 3. Вокруг пластиковой пленки 3 укладывается наруж35 ный слой 4 из центробежно-литого бетона, армированного металлическими волокнами, стекловолокном или стеклометаллическим волокном со степенью добавления волокон не менее 40 15%, причем примерно 60% волокон распределены по окружности, а примерно 40%'- в продольном направлении. Такая степень добавления волокон получается в результате центробежного литья наружного слоя бетона" 4 с раз- 45 дельной подачей бетона и волокон по двум каналам питания. Волокна ориентируются и укладываются непрерывно или прерывисто в зависимости от механических и тепловых воздействийс Слой бетона, армированно го волокном, имеет толщину 0,0150,04 м. Труба может быть получена путем заливки слоя бетона 2 между слоем центробежно-литого армированного бетона 4 и металлическим сердечником 1. Слой пластиковой пленки 2 наносится пистолетом-распылителем на внутреннюю поверхность слоя центробежно-литого армированного бетона до заливки слоя легкого изоляционного бетона 2 или путем закрепления пленки приклеиванием и приложением к внутренней поверхностия слоя 4. Труба дополнительно может быть окружена герметичной оболочкой 5 из пленки, которая приклеивается, если выполнена из полиэтилена, или наносится пистолетом-распылителем, если исходным материалом служит жидкий поливинилхлорид. Слой бетона 2 может быть армирован продольной расположенной по кругу арматурной проволокой 6, укладываемой на наружную поверхность слоя 2. Ф о р м у л и з о б р е т е н и я 1. Труба, содержащая металлический сердечник, окруженный слоем легкого изоляционного бетона, окруженного слоем прочного и герметичного относительно внешней среды центробежно-литого термопластичного материала о т л и ч а ю щ а я с я тем, что, с целью повышения прочности теплоизоляционного слоя трубы слой центробежно-литого материала выполнен из армированного стеклянными или металлическими волокнами бетона с числом вкраплений их по меньшей мере 15%, причем 60% волокон распределены по окружности и 40% •вдоль трубы. 2. Труба по п. 1, о т л и ч а ю щ а я с я тем, что между слоем из легкого изоляционного материала и слоем центробежного литого бетона расположен изоляционный слой пластиковой пленки. 1 $86043 Фиг. 2 Редактор Л.Веселовская Заказ 1427/58 Составитель И.Пето*н Техред Л.Сердюкова Корректор С.Шекмар Тираж 784 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Гфоектная, 4
