Змінна різальна коронка

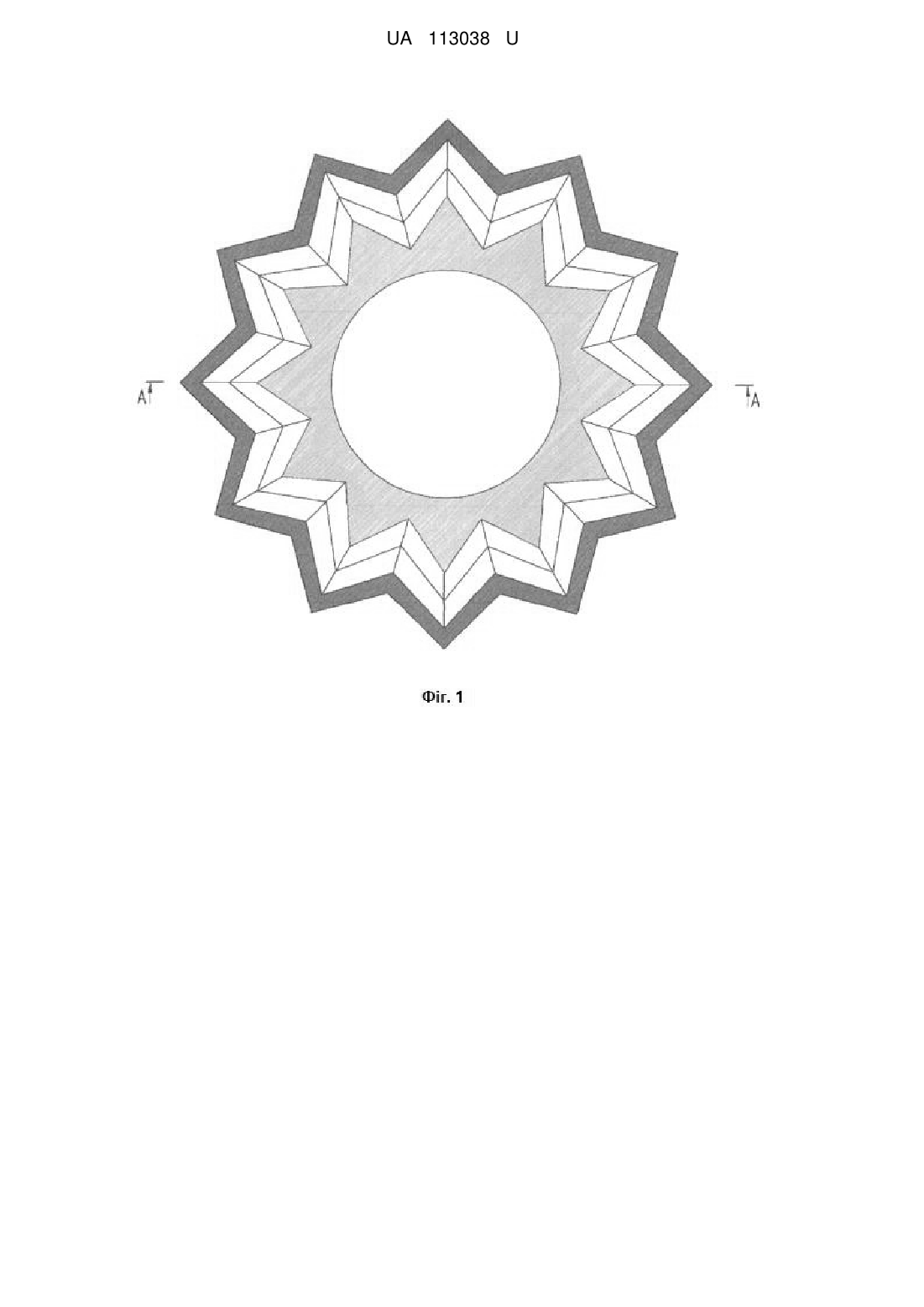

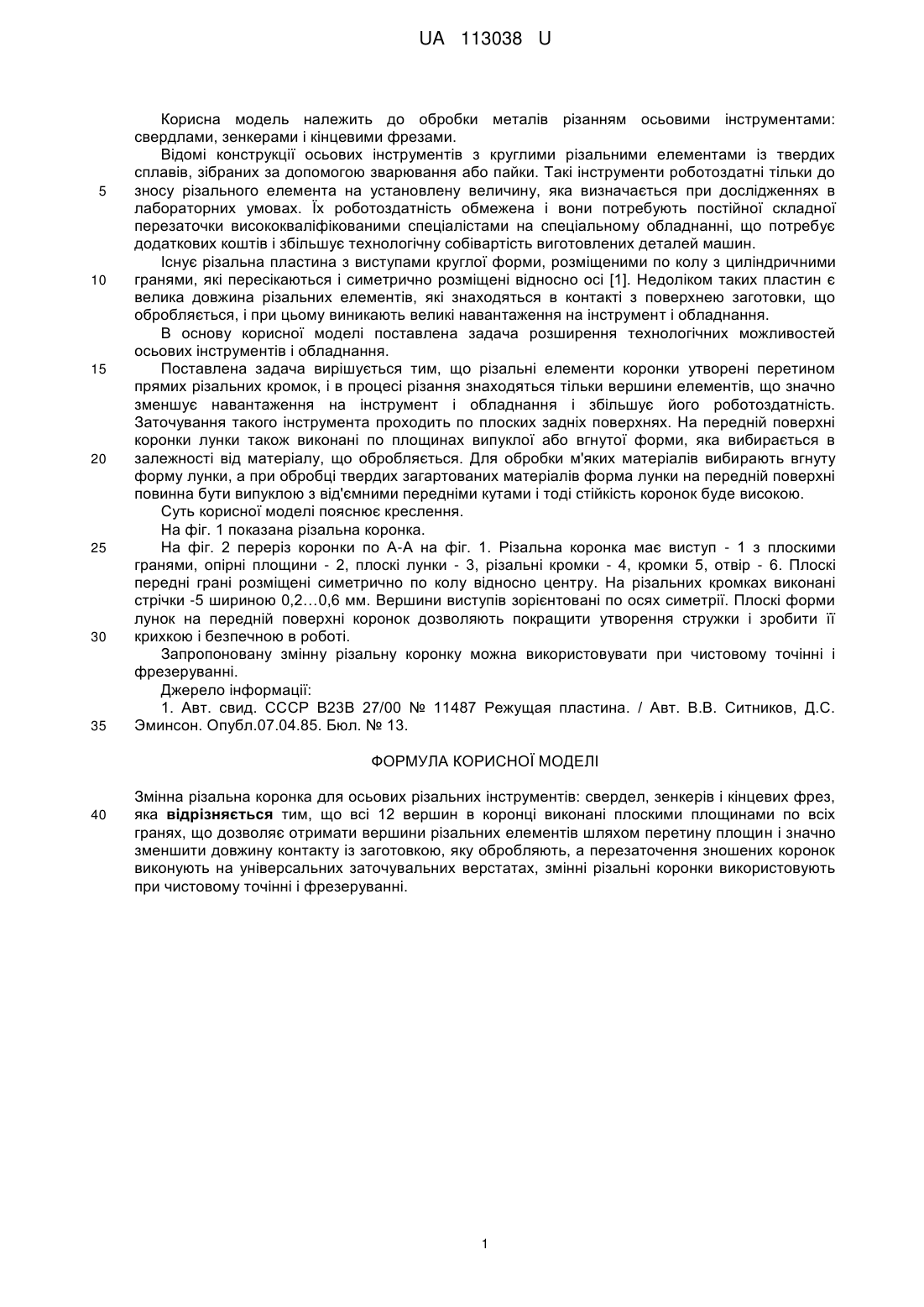

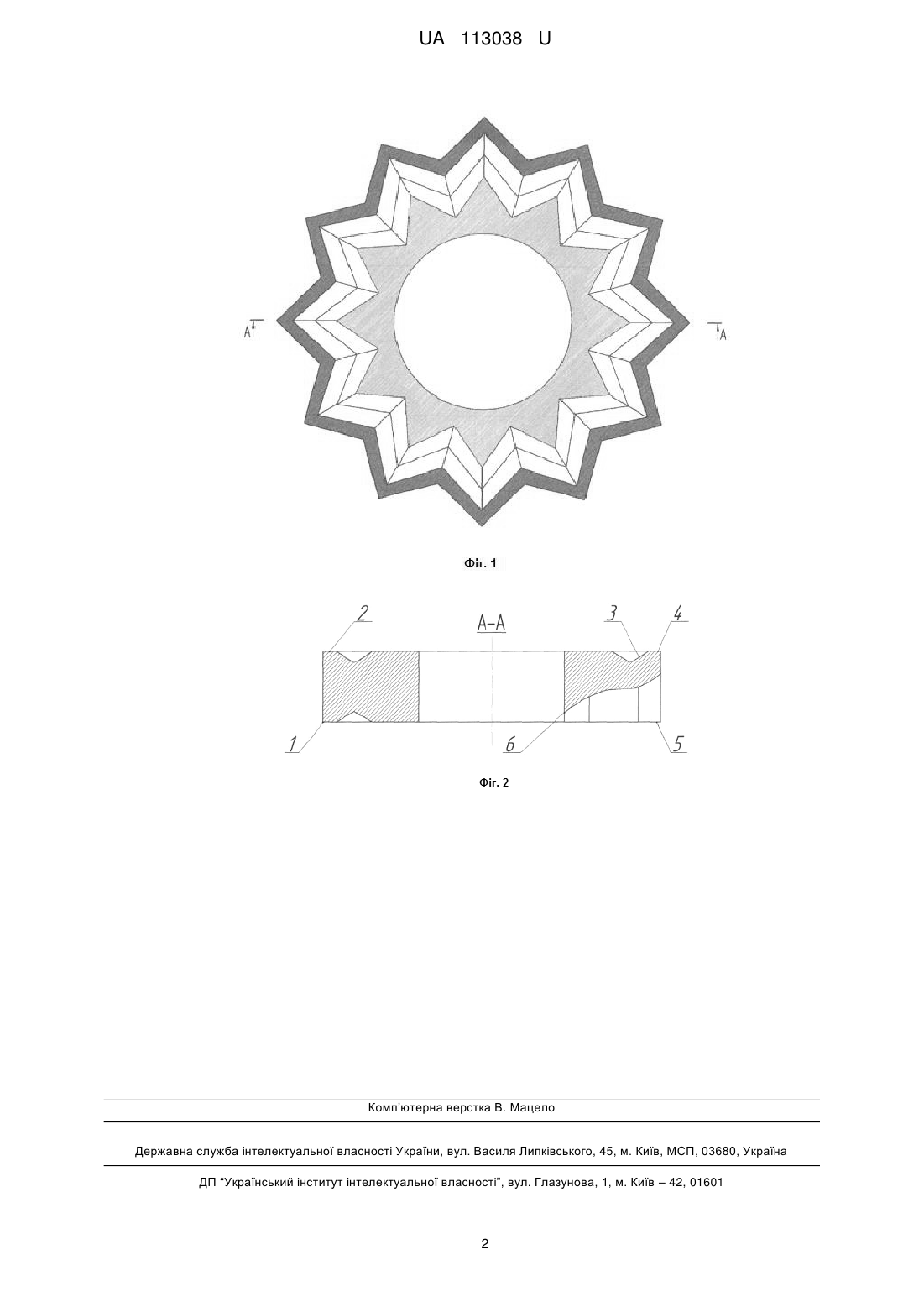

Реферат: Змінна різальна коронка для осьових різальних інструментів: свердел, зенкерів і кінцевих фрез. Всі 12 вершин в коронці виконані плоскими площинами по всіх гранях, що дозволяє отримати вершини різальних елементів шляхом перетину площин і значно зменшити довжину контакту із заготовкою, яку обробляють, а перезаточення зношених коронок виконують на універсальних заточувальних верстатах. Змінні різальні коронки використовують при чистовому точінні і фрезеруванні. UA 113038 U (12) UA 113038 U UA 113038 U 5 10 15 20 25 30 35 Корисна модель належить до обробки металів різанням осьовими інструментами: свердлами, зенкерами і кінцевими фрезами. Відомі конструкції осьових інструментів з круглими різальними елементами із твердих сплавів, зібраних за допомогою зварювання або пайки. Такі інструменти роботоздатні тільки до зносу різального елемента на установлену величину, яка визначається при дослідженнях в лабораторних умовах. Їх роботоздатність обмежена і вони потребують постійної складної перезаточки висококваліфікованими спеціалістами на спеціальному обладнанні, що потребує додаткових коштів і збільшує технологічну собівартість виготовлених деталей машин. Існує різальна пластина з виступами круглої форми, розміщеними по колу з циліндричними гранями, які пересікаються і симетрично розміщені відносно осі [1]. Недоліком таких пластин є велика довжина різальних елементів, які знаходяться в контакті з поверхнею заготовки, що обробляється, і при цьому виникають великі навантаження на інструмент і обладнання. В основу корисної моделі поставлена задача розширення технологічних можливостей осьових інструментів і обладнання. Поставлена задача вирішується тим, що різальні елементи коронки утворені перетином прямих різальних кромок, і в процесі різання знаходяться тільки вершини елементів, що значно зменшує навантаження на інструмент і обладнання і збільшує його роботоздатність. Заточування такого інструмента проходить по плоских задніх поверхнях. На передній поверхні коронки лунки також виконані по площинах випуклої або вгнутої форми, яка вибирається в залежності від матеріалу, що обробляється. Для обробки м'яких матеріалів вибирають вгнуту форму лунки, а при обробці твердих загартованих матеріалів форма лунки на передній поверхні повинна бути випуклою з від'ємними передніми кутами і тоді стійкість коронок буде високою. Суть корисної моделі пояснює креслення. На фіг. 1 показана різальна коронка. На фіг. 2 переріз коронки по А-А на фіг. 1. Різальна коронка має виступ - 1 з плоскими гранями, опірні площини - 2, плоскі лунки - 3, різальні кромки - 4, кромки 5, отвір - 6. Плоскі передні грані розміщені симетрично по колу відносно центру. На різальних кромках виконані стрічки -5 шириною 0,2…0,6 мм. Вершини виступів зорієнтовані по осях симетрії. Плоскі форми лунок на передній поверхні коронок дозволяють покращити утворення стружки і зробити її крихкою і безпечною в роботі. Запропоновану змінну різальну коронку можна використовувати при чистовому точінні і фрезеруванні. Джерело інформації: 1. Авт. свид. СССР В23В 27/00 № 11487 Режущая пластина. / Авт. В.В. Ситников, Д.С. Эминсон. Опубл.07.04.85. Бюл. № 13. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Змінна різальна коронка для осьових різальних інструментів: свердел, зенкерів і кінцевих фрез, яка відрізняється тим, що всі 12 вершин в коронці виконані плоскими площинами по всіх гранях, що дозволяє отримати вершини різальних елементів шляхом перетину площин і значно зменшити довжину контакту із заготовкою, яку обробляють, а перезаточення зношених коронок виконують на універсальних заточувальних верстатах, змінні різальні коронки використовують при чистовому точінні і фрезеруванні. 1 UA 113038 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
