Система повітряного опалення

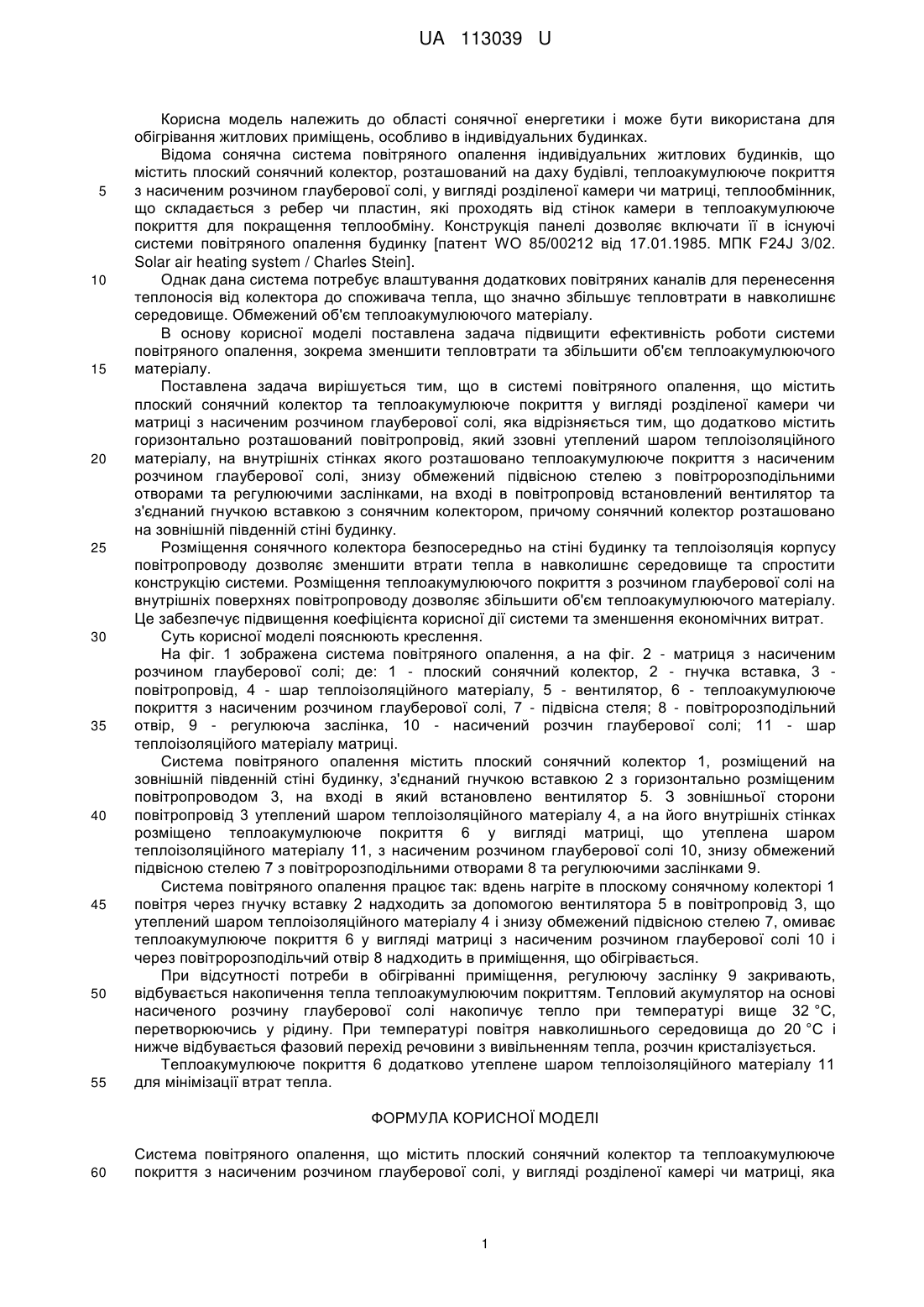

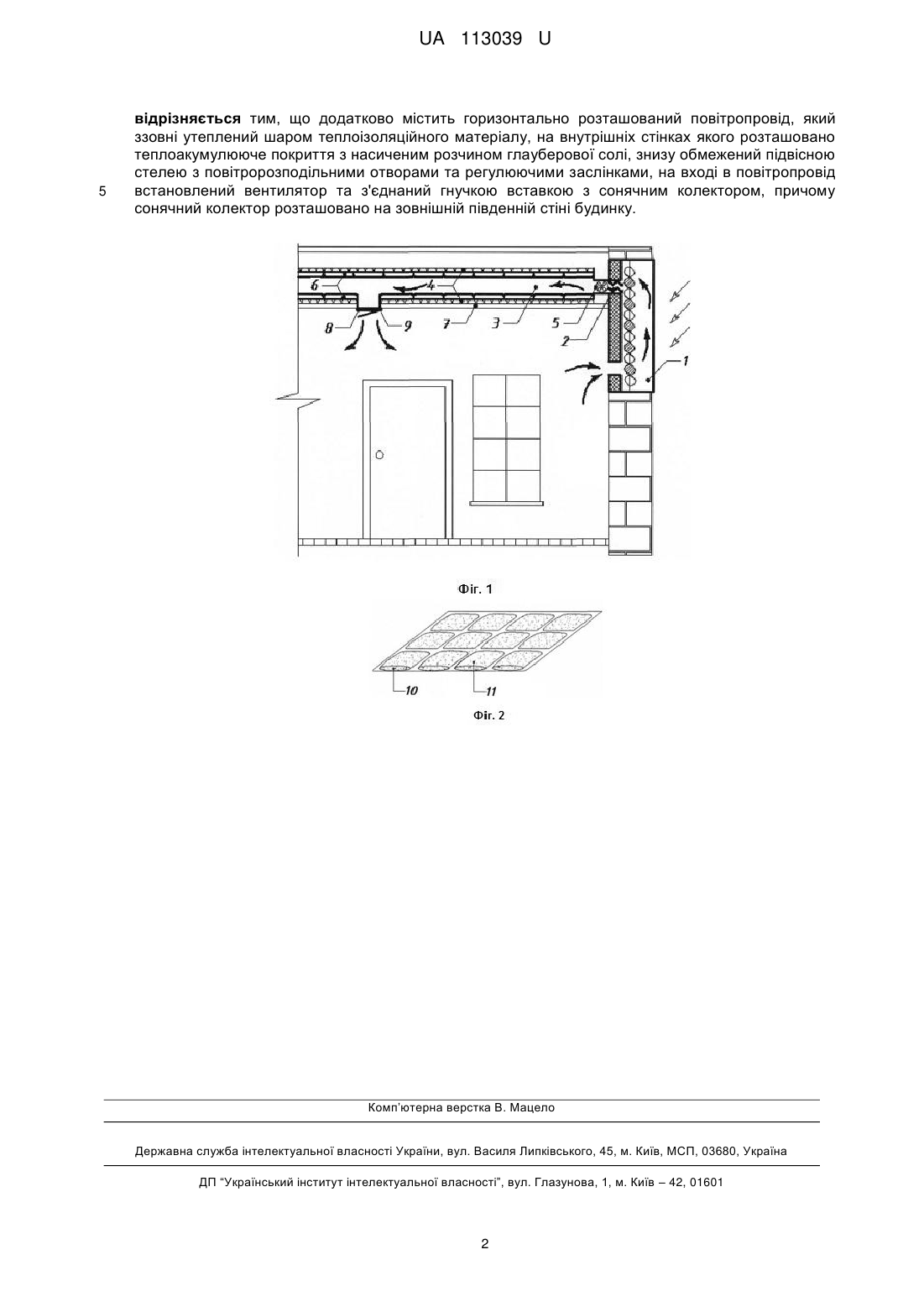

Реферат: UA 113039 U UA 113039 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області сонячної енергетики і може бути використана для обігрівання житлових приміщень, особливо в індивідуальних будинках. Відома сонячна система повітряного опалення індивідуальних житлових будинків, що містить плоский сонячний колектор, розташований на даху будівлі, теплоакумулююче покриття з насиченим розчином глауберової солі, у вигляді розділеної камери чи матриці, теплообмінник, що складається з ребер чи пластин, які проходять від стінок камери в теплоакумулююче покриття для покращення теплообміну. Конструкція панелі дозволяє включати її в існуючі системи повітряного опалення будинку [патент WO 85/00212 від 17.01.1985. МПК F24J 3/02. Solar air heating system / Charles Stein]. Однак дана система потребує влаштування додаткових повітряних каналів для перенесення теплоносія від колектора до споживача тепла, що значно збільшує тепловтрати в навколишнє середовище. Обмежений об'єм теплоакумулюючого матеріалу. В основу корисної моделі поставлена задача підвищити ефективність роботи системи повітряного опалення, зокрема зменшити тепловтрати та збільшити об'єм теплоакумулюючого матеріалу. Поставлена задача вирішується тим, що в системі повітряного опалення, що містить плоский сонячний колектор та теплоакумулююче покриття у вигляді розділеної камери чи матриці з насиченим розчином глауберової солі, яка відрізняється тим, що додатково містить горизонтально розташований повітропровід, який ззовні утеплений шаром теплоізоляційного матеріалу, на внутрішніх стінках якого розташовано теплоакумулююче покриття з насиченим розчином глауберової солі, знизу обмежений підвісною стелею з повітророзподільними отворами та регулюючими заслінками, на вході в повітропровід встановлений вентилятор та з'єднаний гнучкою вставкою з сонячним колектором, причому сонячний колектор розташовано на зовнішній південній стіні будинку. Розміщення сонячного колектора безпосередньо на стіні будинку та теплоізоляція корпусу повітропроводу дозволяє зменшити втрати тепла в навколишнє середовище та спростити конструкцію системи. Розміщення теплоакумулюючого покриття з розчином глауберової солі на внутрішніх поверхнях повітропроводу дозволяє збільшити об'єм теплоакумулюючого матеріалу. Це забезпечує підвищення коефіцієнта корисної дії системи та зменшення економічних витрат. Суть корисної моделі пояснюють креслення. На фіг. 1 зображена система повітряного опалення, а на фіг. 2 - матриця з насиченим розчином глауберової солі; де: 1 - плоский сонячний колектор, 2 - гнучка вставка, 3 повітропровід, 4 - шар теплоізоляційного матеріалу, 5 - вентилятор, 6 - теплоакумулююче покриття з насиченим розчином глауберової солі, 7 - підвісна стеля; 8 - повітророзподільний отвір, 9 - регулююча заслінка, 10 - насичений розчин глауберової солі; 11 - шар теплоізоляційого матеріалу матриці. Система повітряного опалення містить плоский сонячний колектор 1, розміщений на зовнішній південній стіні будинку, з'єднаний гнучкою вставкою 2 з горизонтально розміщеним повітропроводом 3, на вході в який встановлено вентилятор 5. З зовнішньої сторони повітропровід 3 утеплений шаром теплоізоляційного матеріалу 4, а на його внутрішніх стінках розміщено теплоакумулююче покриття 6 у вигляді матриці, що утеплена шаром теплоізоляційного матеріалу 11, з насиченим розчином глауберової солі 10, знизу обмежений підвісною стелею 7 з повітророзподільними отворами 8 та регулюючими заслінками 9. Система повітряного опалення працює так: вдень нагріте в плоскому сонячному колекторі 1 повітря через гнучку вставку 2 надходить за допомогою вентилятора 5 в повітропровід 3, що утеплений шаром теплоізоляційного матеріалу 4 і знизу обмежений підвісною стелею 7, омиває теплоакумулююче покриття 6 у вигляді матриці з насиченим розчином глауберової солі 10 і через повітророзподільчий отвір 8 надходить в приміщення, що обігрівається. При відсутності потреби в обігріванні приміщення, регулюючу заслінку 9 закривають, відбувається накопичення тепла теплоакумулюючим покриттям. Тепловий акумулятор на основі насиченого розчину глауберової солі накопичує тепло при температурі вище 32 °C, перетворюючись у рідину. При температурі повітря навколишнього середовища до 20 °C і нижче відбувається фазовий перехід речовини з вивільненням тепла, розчин кристалізується. Теплоакумулююче покриття 6 додатково утеплене шаром теплоізоляційного матеріалу 11 для мінімізації втрат тепла. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Система повітряного опалення, що містить плоский сонячний колектор та теплоакумулююче покриття з насиченим розчином глауберової солі, у вигляді розділеної камері чи матриці, яка 1 UA 113039 U 5 відрізняється тим, що додатково містить горизонтально розташований повітропровід, який ззовні утеплений шаром теплоізоляційного матеріалу, на внутрішніх стінках якого розташовано теплоакумулююче покриття з насиченим розчином глауберової солі, знизу обмежений підвісною стелею з повітророзподільними отворами та регулюючими заслінками, на вході в повітропровід встановлений вентилятор та з'єднаний гнучкою вставкою з сонячним колектором, причому сонячний колектор розташовано на зовнішній південній стіні будинку. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
