Гідравлічна система обприскувача

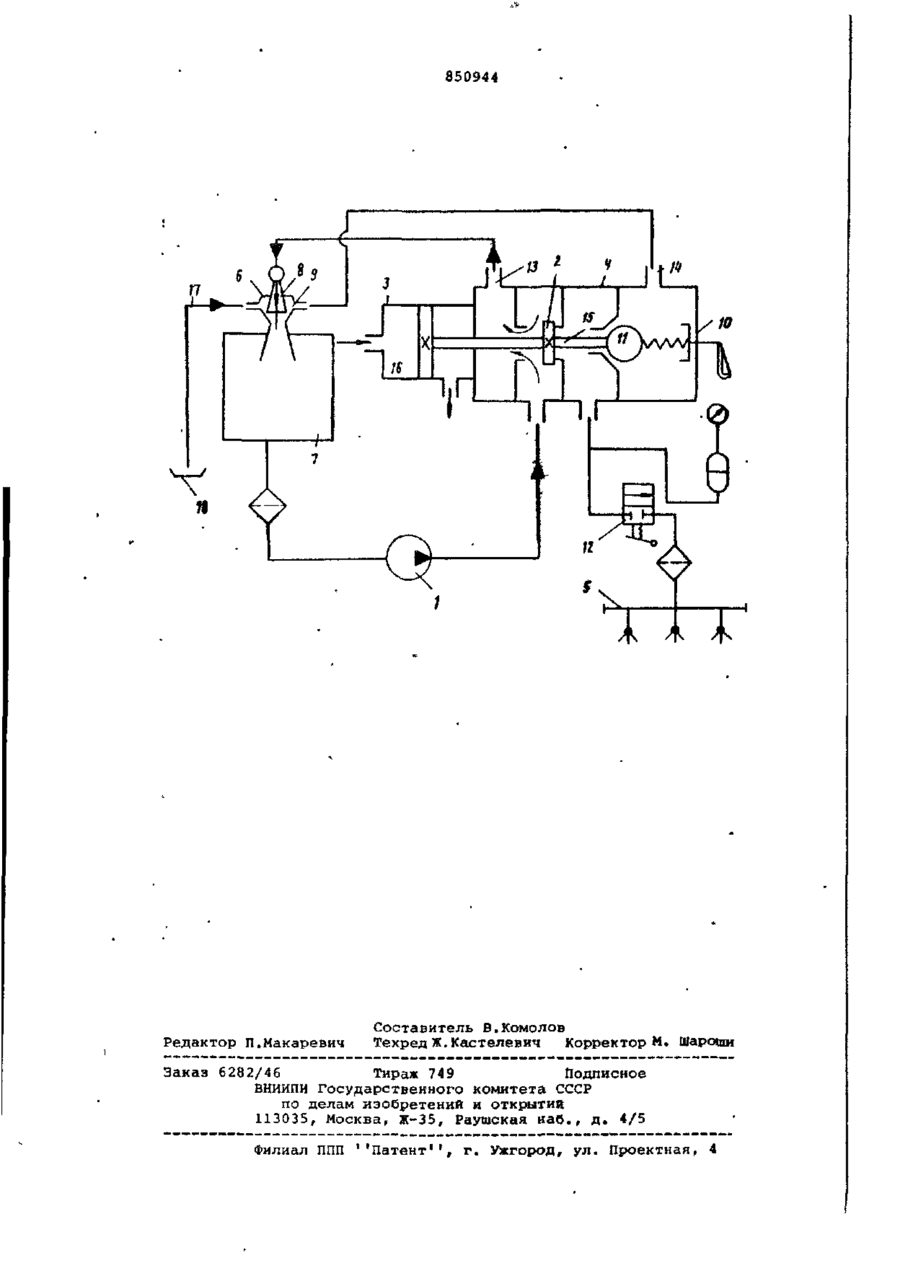

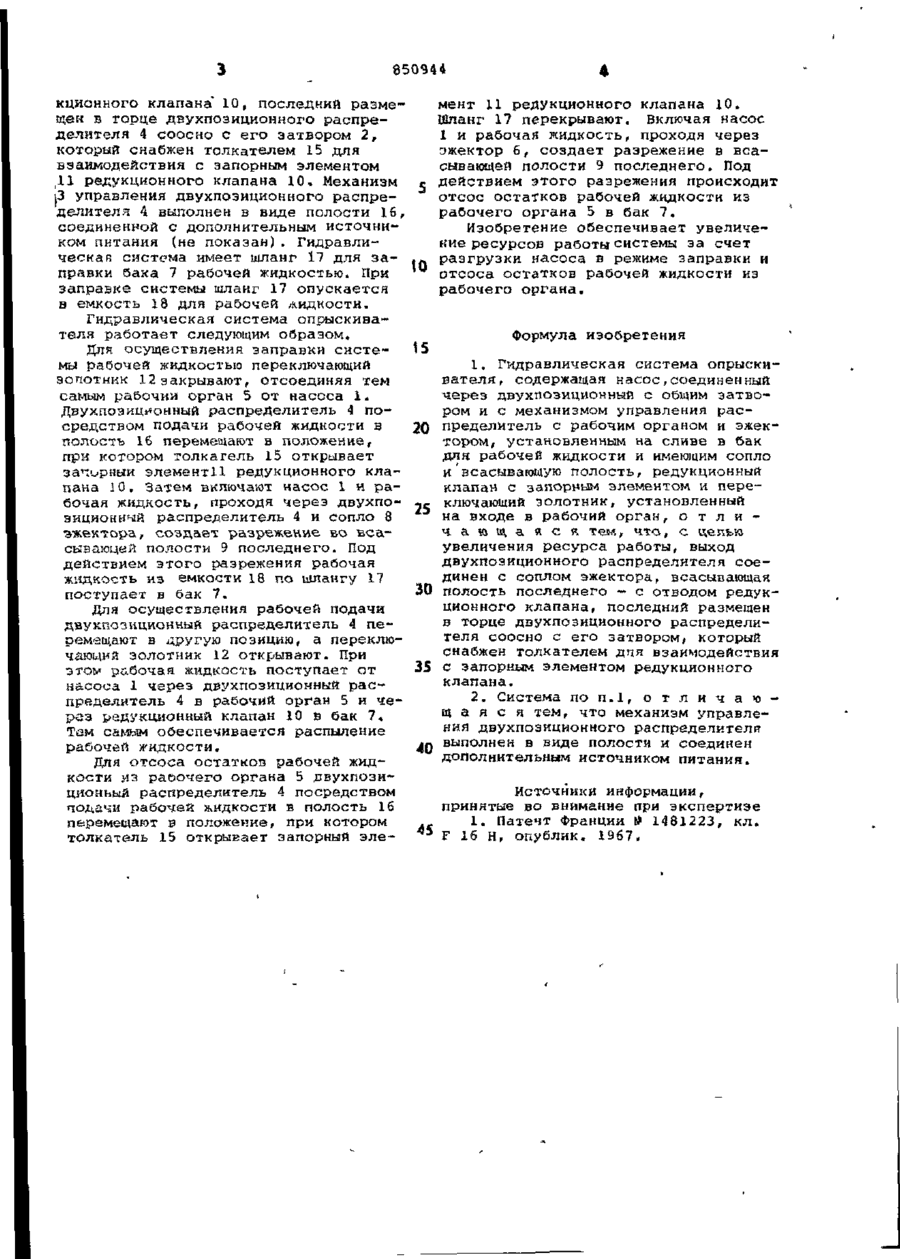

Союз Советских (61) Дополнительное кавт, свид-ву (22) Заявлено 11.1LJ9 (2І) 2 8 3 9 6 7 3 / 2 5 - 0 6 с присоединением заявки № Государственный комитет СССР по делам изобретений « открытий {2Ъ) Приоритет — ~ . Кл. 3 F 15 В 11/02 ~ ОпубликоааноЗО,07Й1. Бюллетень № 28 (53) УДК Дата опубликования описания 30.0 7,81 (72) Авторы изобретения (71)Заявитель б2-8г {08Є.8У М.И.Губарев, С.А.Мачуга, Б.Г.Кобылко, А, С. Бруднер, В.Л.Лащев и М.Р.Ройтблат Головною специализированное конструкторское бюро по машинам для химическо'Я защиты в растениеводстве Производственного объединения ''Льворхнмселъхоэмаш1' (54) ГИДРАВЛИЧЕСКАЯ СИСТЕМА ОПРЫСКИВАТЕЛЯ Изобретение относится к машиностроительной гидравлике, а имение* к . гидравлическим системам для осуществления внесения ядохимикатов в почву и может найти применение в сельском хозяйстве для борьбы с вредителями растения. Известна гидравлическая система опрыскивателя, содержащая насос, соединенный через двухпозиционный с общим затвором и с механизмом управления распределитель с рабочим органом и эжектором, установленным на сливе в бак для рабочей жидкости и имеющим сопло и всасызаюшую полость, редукционный клапан с запорным элементом и переключающий золотник, установленный на входе в рабочий орган [1]. Недостатком известной системы является то, что она имеет недостаточный ресурс работы, так как все операции осуществляются при давлении настройки редукционного клапана. Цель изобретения - увеличение ресурса работы. Указанная цель достигается тем, что выход двухпозиционного распределителя соединен с соплом эжектора, всасывающая полость пос: отводом редукционного клапана, последний размещен в торце двухпозиционіюго распределителя соосно с его затвором, который снабжен толкателем для взаимодействия с запорным элементом редукционного клапана, а также тем, что механизм управления двухпозиционного распределителя выполнен в. виде полости и соединен с 10 дополнительным источником питаний. На чертеже представлена принципиальная схема гидравлической системы опрыскияатзля. Гидравлическая система содержит 15 насос 1, соединенный через двухпозиционный с общим затвором 2 и с механизмом 3 управления распределитель 4 с рабочим органом 5 и эжектором 6, установленным на сливе в бак 7 20 •для рабочей жидкости и имеющем сопло 8 и всасывающую полость 9, редукционный клапан 10 с запарным элементом 11, переключдящий золотник 12, установленный на входе в рабочий ор25 ган 5. Выход 13 двухпозиционного распределителя 4 соединен с соплом 8 эжектора 6 г всасывающая полость 9 последнего соединена с отводом 14 реду 850944 кционного клапана' 10, последний размещен в горце Д Е У Х П О Э И Ц И О Н Н О Г О распределителя 4 соосно с его затвором 2, который снабжен толкателем 15 для взаимодействия с запорным элементом ,11 редукционного клапана 10, Механизм і управления двухпозиционного распреЗ делителя 4 выполнен в виде полости 16, соединенной с дополнительным источником питания (не показан). Гидравлическая система имеет шланг І7 для заправки бака 7 рабочей жидкостью. При заправке системы шланг 17 опускается в емкость 18 для рабочей жидкости. Гидравлическая система опрыскивателя работает следующим образом. Для осуществления заправки системы рабочей жидкостью переключающий эопотник 12 закрывают, отсоединяя тем самым рабочим орган 5 от нассса 1. Двухпоэищ-юнный распределитель 4 посредстеом подачи рабочей жидкости в полость 16 перемещают в положение, при котором толкатель 15 открывает запирныи элемент11 редукционного клапана 10. Затем включают насос 1 и рабочая жидкость, проходя через двухпозиционичй распределитель 4 и сопло 8 эжектора, создает разрежение во всасывагоцей полости 9 последнего. Под действием этого разрежения рабочая жидкость из емкости 18 по шлангу 17 поступает в бак 7. Для осуществления рабочей подачи двукпозиционнын распределитель 4 перемещают в другую позицию, а переключающий золотник 12 открывают. При этом рабочая жидкость поступает от насоса 1 через двухпозиционный распределитель 4 в рабочий орган 5 и чероз редукционный клапан 10 в бак 7, Тем самым обеспечивается распыление рабочей жидкости. Для отсоса остатков рабочей жидкости из раоочего органа 5 двухпозиционьый распределитель 4 посредством подачи рабочей жидкости в полость 16 перемещают з положение, при котором толкатель 15 открывает запорный эле мент 11 редукционного клапана 10. Шланг 17 перекрывают. Включая насос 1 и рабочая жидкость, проходя через эжектор 6, создает разрежение в всасывающей полости 9 последнего. Под с действием этого разрежения происходит отсос остатков рабочей жидкости из рабочего органа 5 в бак 7. Изобретение обеспечивает увеличение ресурсов работы системы за счет разгрузки насоса в режиме заправки и to отсоса остатков рабочей жидкости из рабочего органа. Формула изобретения 20 25 30 35 1. Гидравлическая система опрыскивателя, содержащая насос,соединенный через двухпозиционный с общим затвором и с механизмом управления распределитель с рабочим органом и эжектором, установленным на сливе в бак для рабочей жидкости и имеющим сопло и'всасывающую полость, редукционный клапан с запорным элементом и переключающий золотник, установленный на входе в рабочий орган, о т л и ч а ю щ а я с я тем, что, с целью увеличения ресурса работы, выход двухпозиционного распределителя соединен с соплом эжектора, всасывающая полость последнего — с отводом редукционного клапана, последний размещен в торце двухпозиционного распределителя соосно с его затвором, который снабжен толкателем дня взаимодействия с запорным элементом редукционного клапана. 2. Система п о п . 1 , о т л и ч а ю щ а я с я тем, что механизм управления двухпозиционного распределителя выполнен в виде полости и соединен дополнительным источником питания. Источники информации, принятые во внимание при экспертизе 1. Патент Франции № 1481223, кл. F 16 Н, опублик. 1967, 850944 Г 7 Редактор П.Макаревич Составитель В.Комолов Техред Ж.Кастелевич Корректор М. Шароьщ Заказ 6282/46 Тираж 749 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская иаб., д. 4/5 Филиал ППП ''Патент'', г. Ужгород, ул. Проектная, 4
