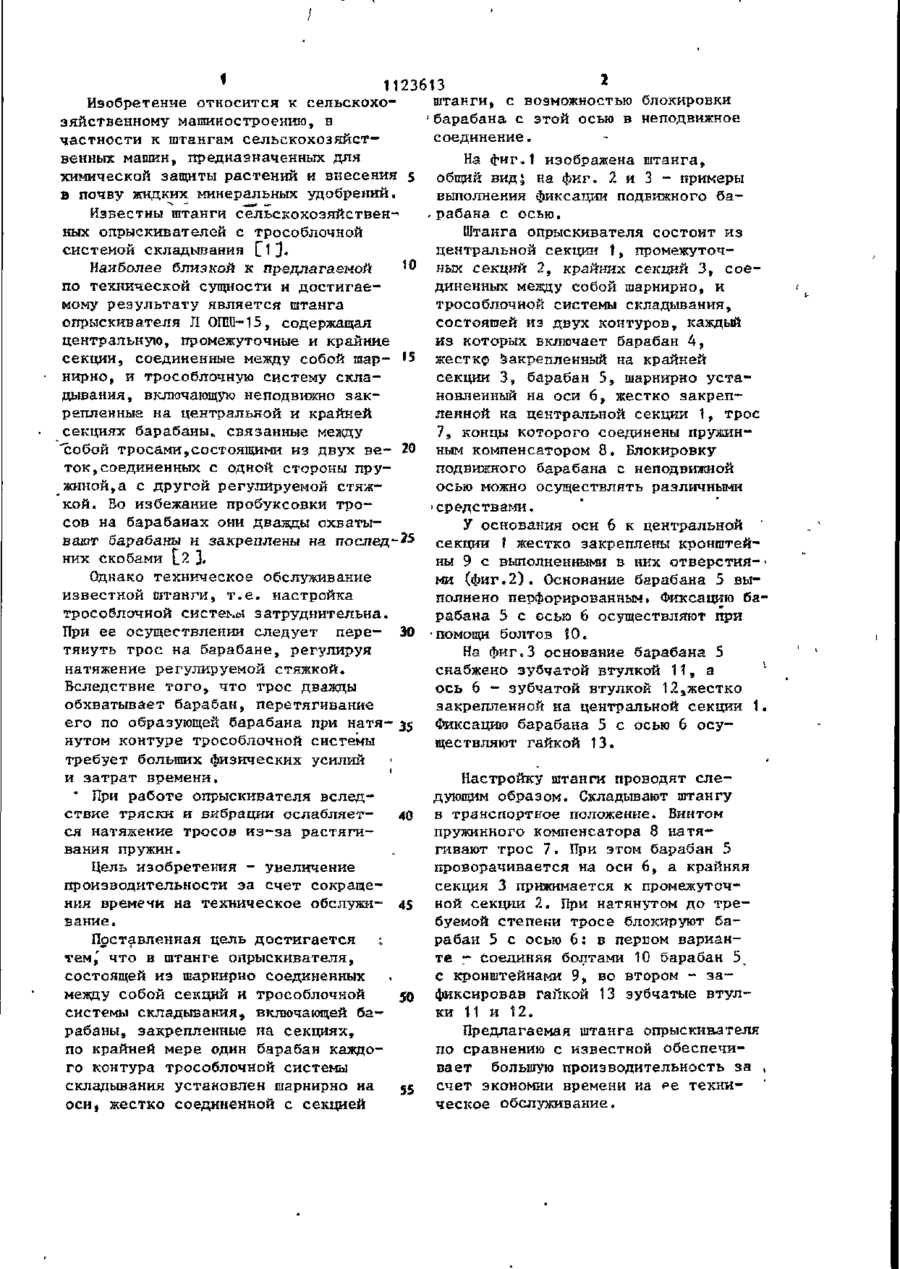

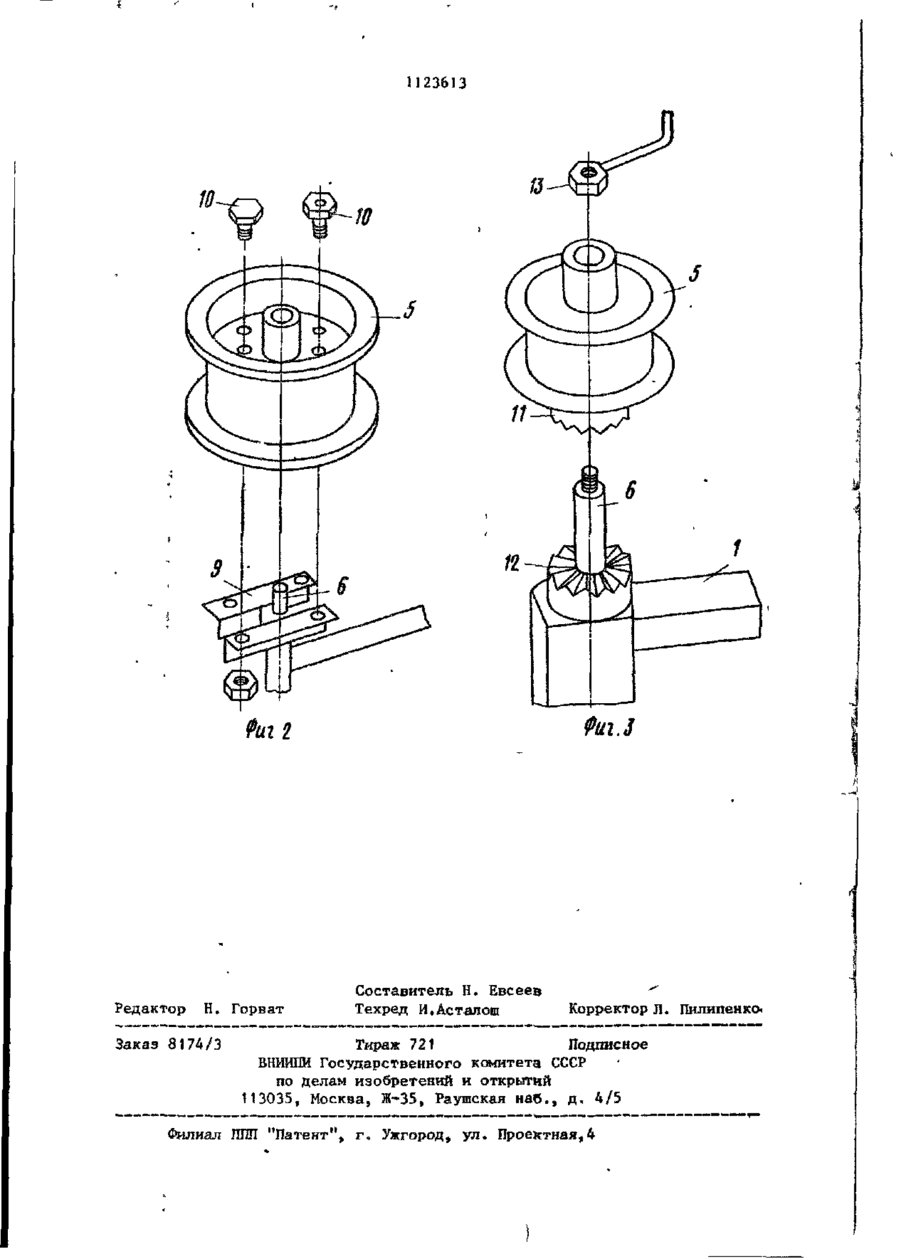

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ 3(5Si А 01 М 7/00; А 01 С 73/04 ПО ДЕЛАМ ИЗОБРЕТШИЙ И ОШРЫТИЙ (21) 3606744/30-15 (22) 16.06.83 (46) 1 5 . 1 1 . 8 4 . Бюл. № Ы (72) С.А. Мачуга, Г.Я. Мьгсак, М.И. Удуд* М.И. Пелесчишин и Б.М. Сербан (71) Головное специализированное конструкторско-технологическое бюро селъхозхиммаш (53) 631.347.3 (088.8) (56) 1. Проспект и инструкция по эксплуатации на машину РАМ/1200 фирмы Легтраде, Франция, 2. Опрыскиватель прицепной штанговый 3411090, ( 0 Ш Ы 5 ) . Техническое описание и инструкция по эксплуатации, Львов, 1982, с. 26. (54)(57) ШТАНГА ОПРЫСКИВАТЕЛЯ, содержащая шарннрно соединенные между собой секции и трособлочную систему складывания, включающую барабаны, закрепленные на секциях, о т л и ч а ю щ а я с я тем, что, с целью увеличения производительности за счет сокращения времени на ее техническое обслуживаниеf по крайней мере одьн барабан каждого контура тро~ соблочной системы складьюания установлен шэрнирно на оси, жестко соединенной с секцией штанги с вочможР О С Т Ь Ю блокировки барабана с этой осью в неподвижное соединение, 1123613 штанги, с возможностью блокировки Изобретение относится к сельскохобарабана с этой осью в неподвижное зяйственному машиностроению, в частности к штангам сельскохозяйстсоединение» венных машин, предназначенных для На фиг.1 изображена штанга, химической защиты растений и внесения 5 общий вид; на фиг. 2 и 3 - примеры в почву жидких минеральных удобрений. выполнения фиксации подвижного баИзвестны штанги сельскохозяйствен.рабана с осью. ных опрыскивателей с трособлочной Штанга опрыскивателя состоит из системой складывания С О * центральной секции t, промежуточНаиболее близкой к предлагаемой ^ ных секций 2, крайних секций 3, соепо технической сущности и достигаединенных между собой шариирно, и мому результату является штанга трособлочной системы складывания, опрыскивателя Л ОПШ-15, содержащая состояшей из двух контуров, каждый центральную, промежуточные и крайние из которых включает барабан 4, секции, соединенные между собой шар- *5 жестко закрепленный на крайней нирно, и трособлочную систему скласекции 3, барабан 5, шарнирно устадывания, включающую неподвижно закновленный на оси 6, жестко закрепрепленные на центральной и крайней ленной ка центральной секции 1, трос секциях барабаны, связанные между 7, концы которого соединены пружин"собой тросами,состоящими из двух ве- 20 ным компенсатором 8. Блокировку ток,соединенных с одной стороны пруподвижного барабана с неподвижной жииой,а с другой регулируемой стяжосью можно осуществлять различными кой. Во избежание пробуксовки тро'Средствами. сов на барабанах они дважды охватыУ основания оси 6 к центральной ' вают барабаны и закреплены ка послед-25 секции 1 жестко закреплены кронштейних скобами L2 3. ны 9 с выполненными в них отверстия-* Однако техническое обслуживание ми (фиг,2). Основание барабана 5 выизвестной штанги, т.е. настройка полнено перфорированным» Фиксацию батрособлочной системы затруднительна. рабана 5 с осью 6 осуществляют при При ее осуществлении следует пере- 30 •помощи болтов 10. тянуть трос на барабане, регулируя На фиг.З основание барабана 5 натяжение регулируемой стяжкой. снабжено зубчатой втулкой 11, а Вследствие того, что трос дважды ось 6 - зубчатой втулкой 12„жестко обхватывает барабан, перетягивание закрепленной ка центральной секции 1. его по образующей барабана при натя- 35 Фиксацию барабана 5 с осью 6 осунутом контуре трособлочной системы ществляют гайкой 13. требует больших физических усилий и затрат времени, Настройку штанги проводят сле* При работе опрыскивателя вследствие тряски и вибрации ослабляется натяжение тросов из-за растягивания пружин. Цель изобретения - увеличение производительности за счет сокращения времени на техническое обслуживание. Поставленная цель достигается ; тем,' что в штанге опрыскивателя, состоящей из шарнирно соединенных между собой секций и трособлочной системы складывания, включающей барабаны, закрепленные на секциях, по крайней мере один барабан каждого контура трособлочной системы складывания установлен шарнирно на жестко соединенной с секцией 40 45 50 55 дующим образом. Складывают штангу в транспортное положение. Бинтом пружинного компенсатора 8 натягивают трос 7. При этом барабан 5 проворачивается на оси 6, а крайняя секция 3 прижимается к промежуточной секции 2, При натянутом до требуемой степени тросе блокируют барабан 5 с осью 6: в перпом варианте - соединяя болтами 10 барабан 5 с кронштейнами 9, во втором - зафиксировав гайкой 13 зубчатые втулки 11 и 12. Предлагаемая штанга опрыскивателя по сравнению с известкой обеспечивает большую производительность за , счет экономии времени на Р Є техническое обслуживание. 1123613 Редактор Н. Горват Заказ 8174/3 Составитель Н. Евсеев Техред ИвАст.алош Корректор Л. Пилипенко. Тираж 721 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ШЇЇЇ "Патент", г. Ужгород, ул. Проектная,4
