Пристрій для візуального контролю протоку рідини

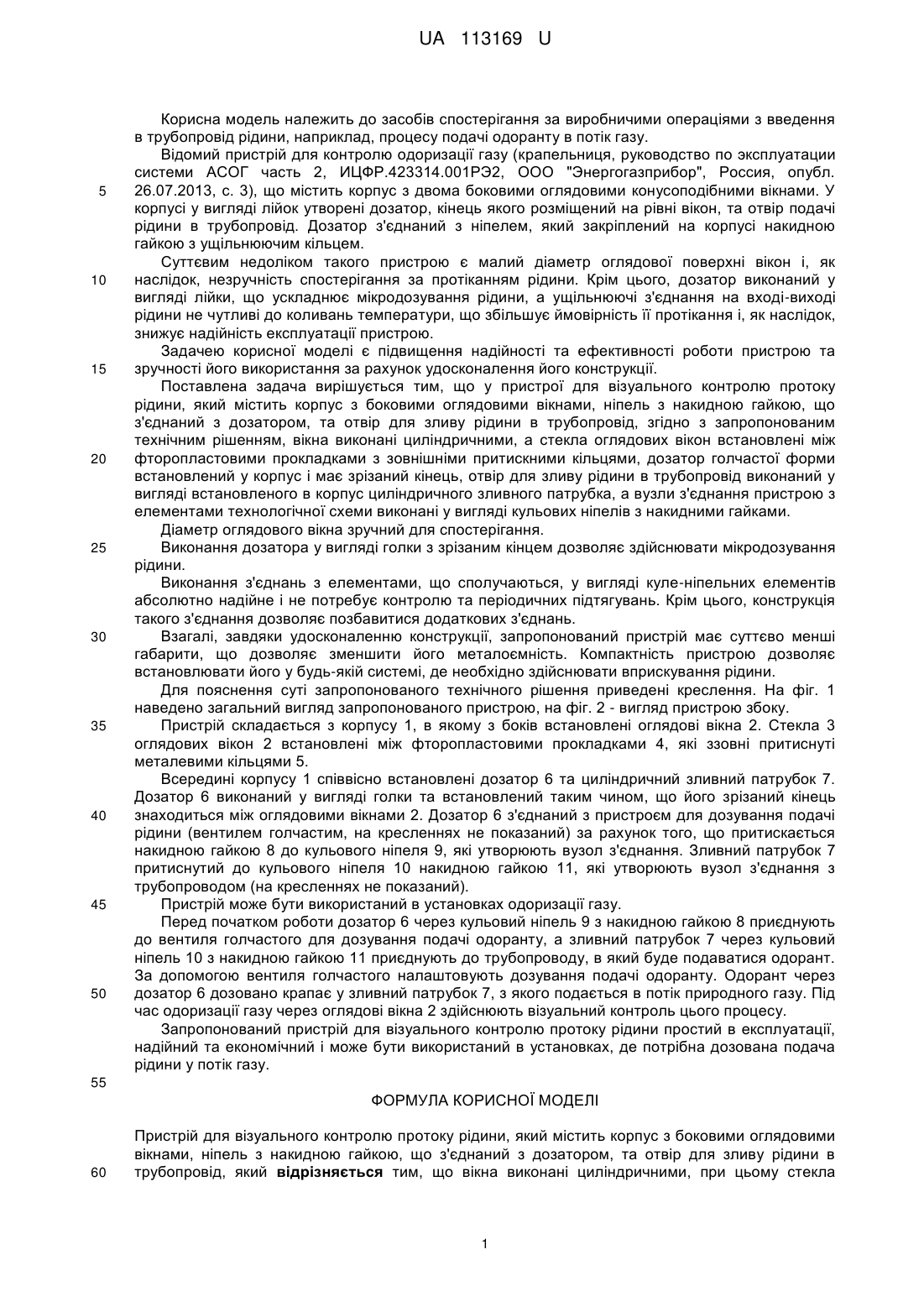

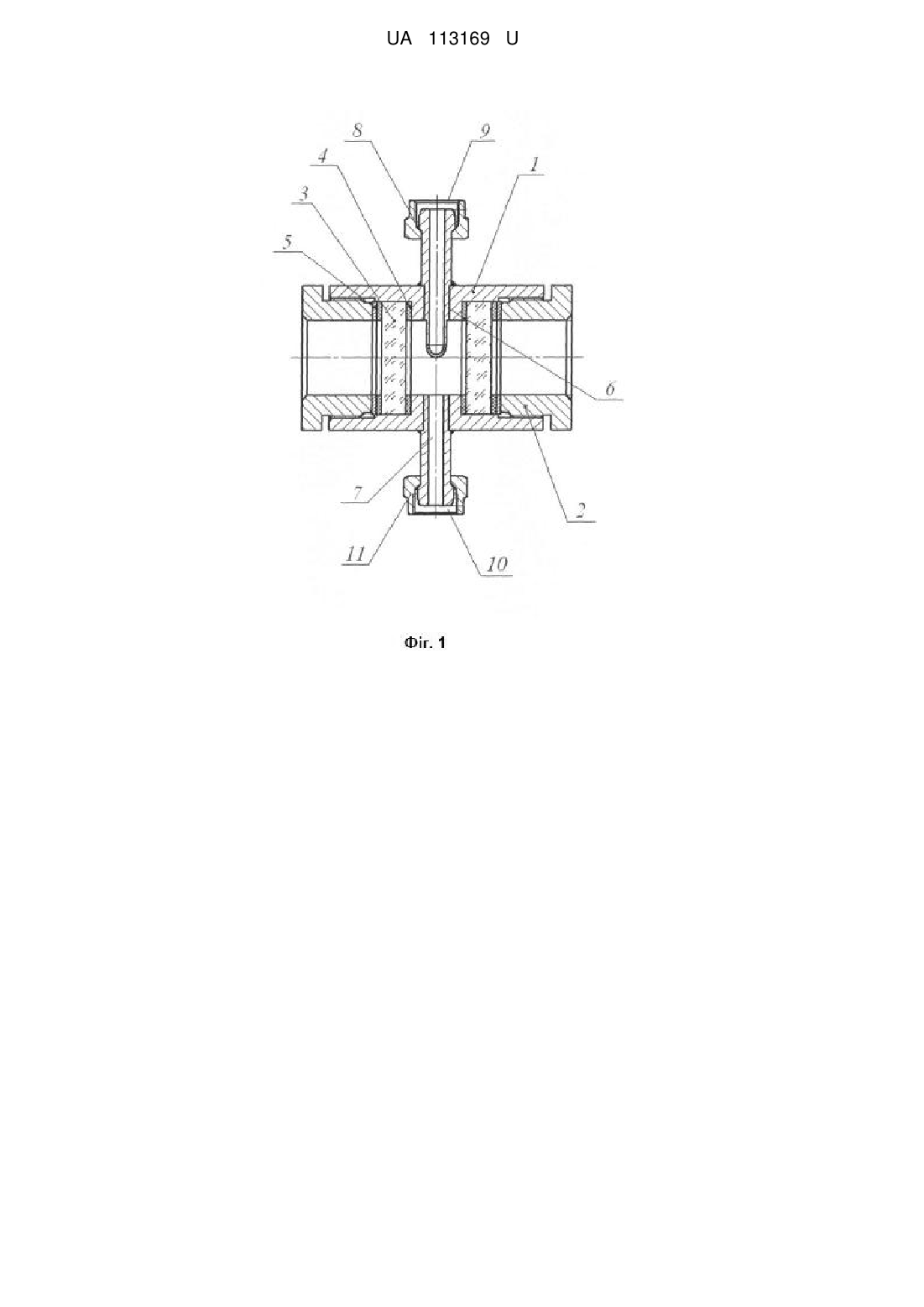

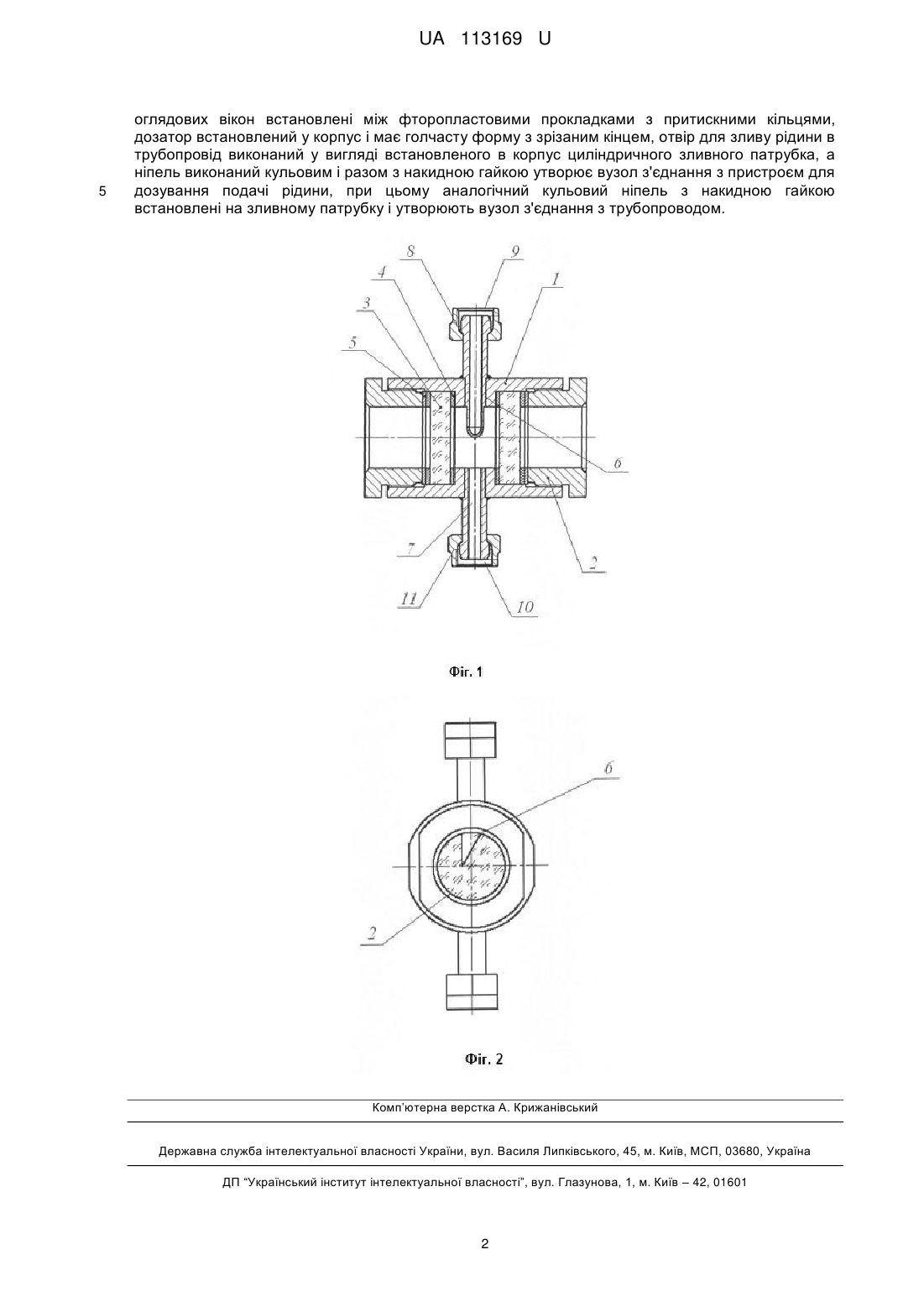

Реферат: Пристрій для візуального контролю протоку рідини містить корпус з боковими оглядовими вікнами, ніпель з накидною гайкою, що з'єднаний з дозатором, та отвір для зливу рідини в трубопровід. При цьому вікна виконані циліндричними, стекла оглядових вікон встановлені між фторопластовими прокладками з притискними кільцями. Дозатор встановлений у корпус і має голчасту форму з зрізаним кінцем. Отвір для зливу рідини в трубопровід виконаний у вигляді встановленого в корпус циліндричного зливного патрубка, а ніпель виконаний кульовим і разом з накидною гайкою утворює вузол з'єднання з пристроєм для дозування подачі рідини. При цьому аналогічний кульовий ніпель з накидною гайкою встановлені на зливному патрубку і утворюють вузол з'єднання з трубопроводом. UA 113169 U (54) ПРИСТРІЙ ДЛЯ ВІЗУАЛЬНОГО КОНТРОЛЮ ПРОТОКУ РІДИНИ UA 113169 U UA 113169 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до засобів спостерігання за виробничими операціями з введення в трубопровід рідини, наприклад, процесу подачі одоранту в потік газу. Відомий пристрій для контролю одоризації газу (крапельниця, руководство по эксплуатации системи АСОГ часть 2, ИЦФР.423314.001РЭ2, ООО "Энергогазприбор", Россия, опубл. 26.07.2013, с. 3), що містить корпус з двома боковими оглядовими конусоподібними вікнами. У корпусі у вигляді лійок утворені дозатор, кінець якого розміщений на рівні вікон, та отвір подачі рідини в трубопровід. Дозатор з'єднаний з ніпелем, який закріплений на корпусі накидною гайкою з ущільнюючим кільцем. Суттєвим недоліком такого пристрою є малий діаметр оглядової поверхні вікон і, як наслідок, незручність спостерігання за протіканням рідини. Крім цього, дозатор виконаний у вигляді лійки, що ускладнює мікродозування рідини, а ущільнюючі з'єднання на вході-виході рідини не чутливі до коливань температури, що збільшує ймовірність її протікання і, як наслідок, знижує надійність експлуатації пристрою. Задачею корисної моделі є підвищення надійності та ефективності роботи пристрою та зручності його використання за рахунок удосконалення його конструкції. Поставлена задача вирішується тим, що у пристрої для візуального контролю протоку рідини, який містить корпус з боковими оглядовими вікнами, ніпель з накидною гайкою, що з'єднаний з дозатором, та отвір для зливу рідини в трубопровід, згідно з запропонованим технічним рішенням, вікна виконані циліндричними, а стекла оглядових вікон встановлені між фторопластовими прокладками з зовнішніми притискними кільцями, дозатор голчастої форми встановлений у корпус і має зрізаний кінець, отвір для зливу рідини в трубопровід виконаний у вигляді встановленого в корпус циліндричного зливного патрубка, а вузли з'єднання пристрою з елементами технологічної схеми виконані у вигляді кульових ніпелів з накидними гайками. Діаметр оглядового вікна зручний для спостерігання. Виконання дозатора у вигляді голки з зрізаним кінцем дозволяє здійснювати мікродозування рідини. Виконання з'єднань з елементами, що сполучаються, у вигляді куле-ніпельних елементів абсолютно надійне і не потребує контролю та періодичних підтягувань. Крім цього, конструкція такого з'єднання дозволяє позбавитися додаткових з'єднань. Взагалі, завдяки удосконаленню конструкції, запропонований пристрій має суттєво менші габарити, що дозволяє зменшити його металоємність. Компактність пристрою дозволяє встановлювати його у будь-якій системі, де необхідно здійснювати вприскування рідини. Для пояснення суті запропонованого технічного рішення приведені креслення. На фіг. 1 наведено загальний вигляд запропонованого пристрою, на фіг. 2 - вигляд пристрою збоку. Пристрій складається з корпусу 1, в якому з боків встановлені оглядові вікна 2. Стекла 3 оглядових вікон 2 встановлені між фторопластовими прокладками 4, які ззовні притиснуті металевими кільцями 5. Всередині корпусу 1 співвісно встановлені дозатор 6 та циліндричний зливний патрубок 7. Дозатор 6 виконаний у вигляді голки та встановлений таким чином, що його зрізаний кінець знаходиться між оглядовими вікнами 2. Дозатор 6 з'єднаний з пристроєм для дозування подачі рідини (вентилем голчастим, на кресленнях не показаний) за рахунок того, що притискається накидною гайкою 8 до кульового ніпеля 9, які утворюють вузол з'єднання. Зливний патрубок 7 притиснутий до кульового ніпеля 10 накидною гайкою 11, які утворюють вузол з'єднання з трубопроводом (на кресленнях не показаний). Пристрій може бути використаний в установках одоризації газу. Перед початком роботи дозатор 6 через кульовий ніпель 9 з накидною гайкою 8 приєднують до вентиля голчастого для дозування подачі одоранту, а зливний патрубок 7 через кульовий ніпель 10 з накидною гайкою 11 приєднують до трубопроводу, в який буде подаватися одорант. За допомогою вентиля голчастого налаштовують дозування подачі одоранту. Одорант через дозатор 6 дозовано крапає у зливний патрубок 7, з якого подається в потік природного газу. Під час одоризації газу через оглядові вікна 2 здійснюють візуальний контроль цього процесу. Запропонований пристрій для візуального контролю протоку рідини простий в експлуатації, надійний та економічний і може бути використаний в установках, де потрібна дозована подача рідини у потік газу. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для візуального контролю протоку рідини, який містить корпус з боковими оглядовими вікнами, ніпель з накидною гайкою, що з'єднаний з дозатором, та отвір для зливу рідини в трубопровід, який відрізняється тим, що вікна виконані циліндричними, при цьому стекла 1 UA 113169 U 5 оглядових вікон встановлені між фторопластовими прокладками з притискними кільцями, дозатор встановлений у корпус і має голчасту форму з зрізаним кінцем, отвір для зливу рідини в трубопровід виконаний у вигляді встановленого в корпус циліндричного зливного патрубка, а ніпель виконаний кульовим і разом з накидною гайкою утворює вузол з'єднання з пристроєм для дозування подачі рідини, при цьому аналогічний кульовий ніпель з накидною гайкою встановлені на зливному патрубку і утворюють вузол з'єднання з трубопроводом. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
