Пристрій для контролю витоку робочої рідини

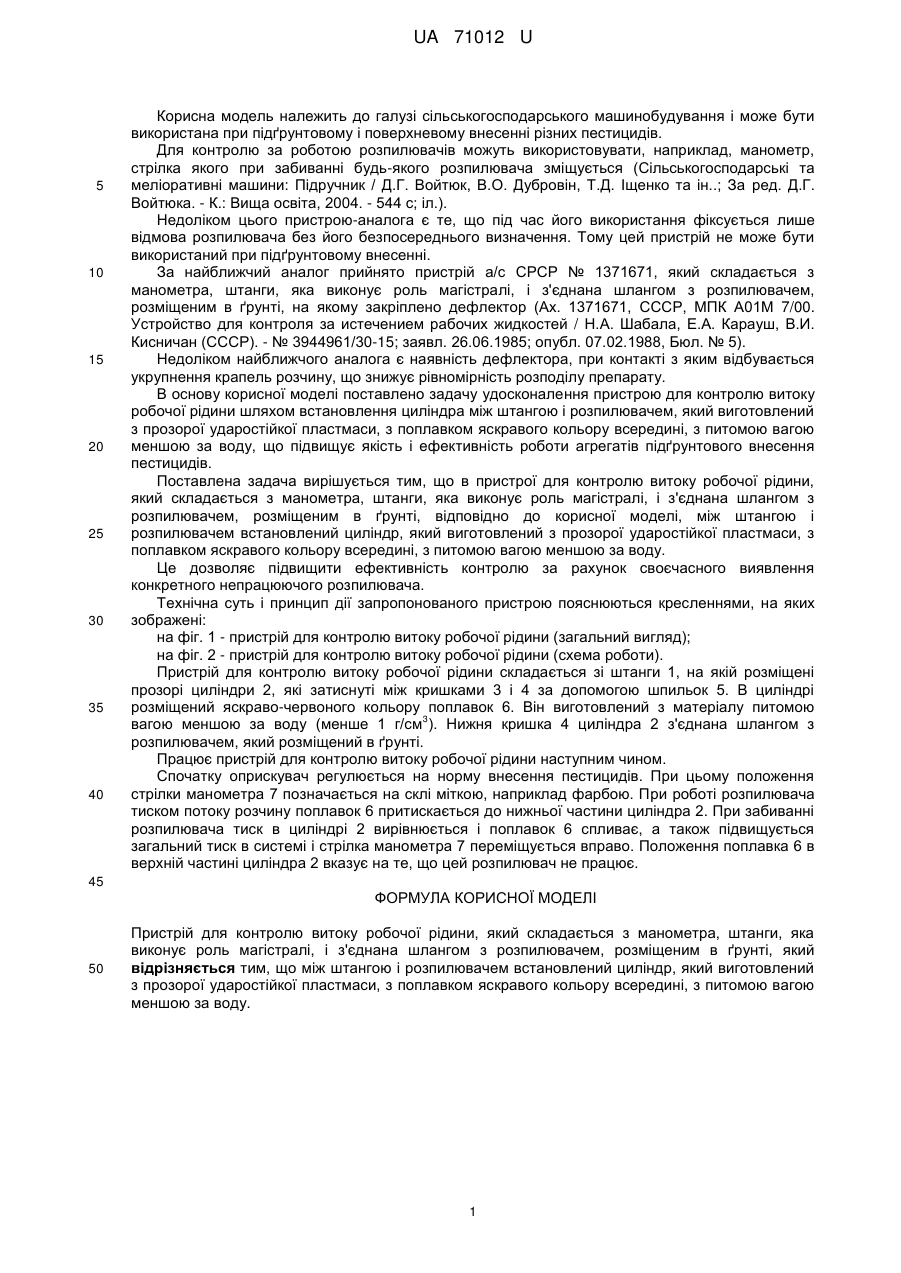

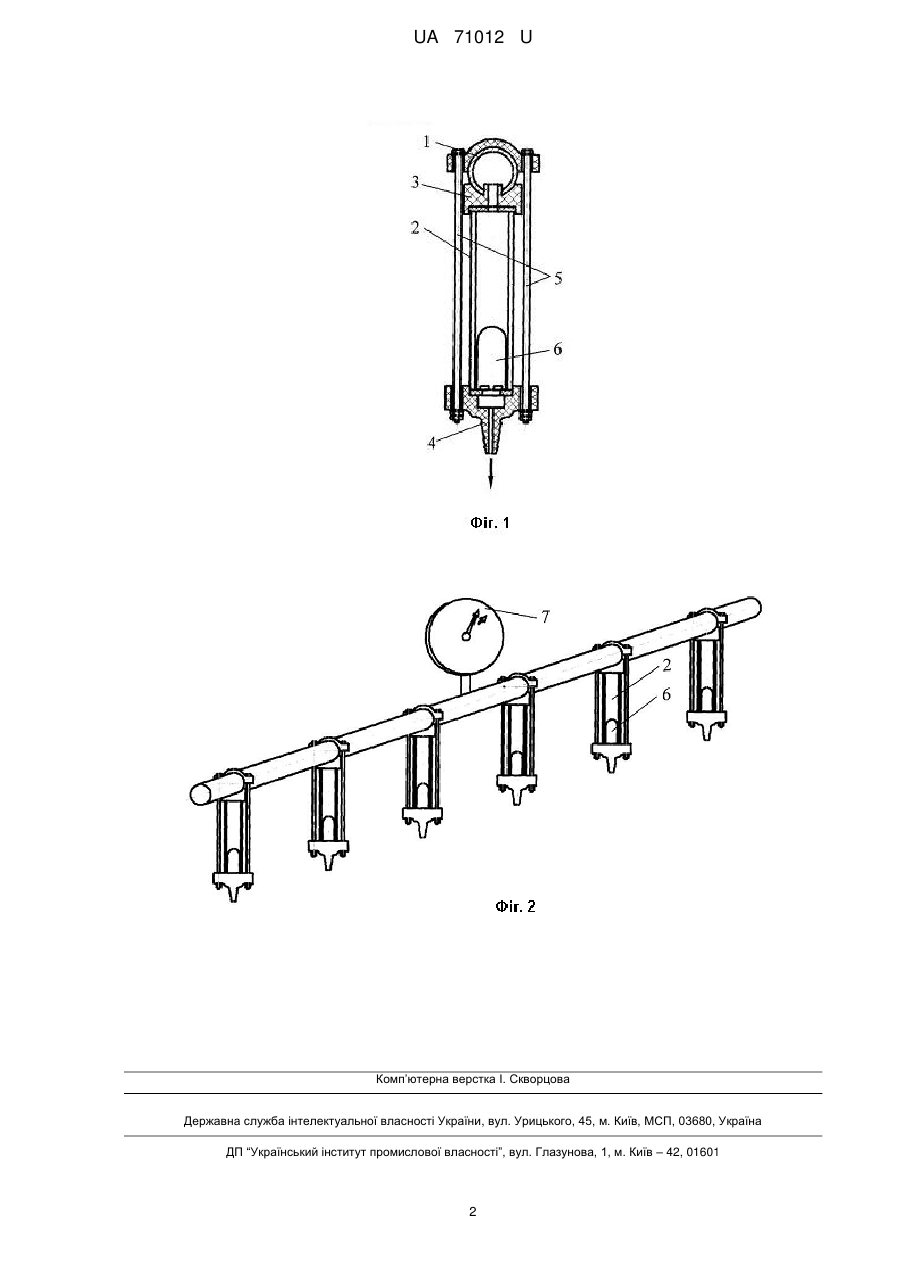

Реферат: Пристрій для контролю витоку робочої рідини містить манометр, штангу, шланг, розпилювач, циліндр з поплавком яскравого кольору. UA 71012 U (54) ПРИСТРІЙ ДЛЯ КОНТРОЛЮ ВИТОКУ РОБОЧОЇ РІДИНИ UA 71012 U UA 71012 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана при підґрунтовому і поверхневому внесенні різних пестицидів. Для контролю за роботою розпилювачів можуть використовувати, наприклад, манометр, стрілка якого при забиванні будь-якого розпилювача зміщується (Сільськогосподарські та меліоративні машини: Підручник / Д.Г. Войтюк, В.О. Дубровін, Т.Д. Іщенко та ін..; За ред. Д.Г. Войтюка. - К.: Вища освіта, 2004. - 544 с; іл.). Недоліком цього пристрою-аналога є те, що під час його використання фіксується лише відмова розпилювача без його безпосереднього визначення. Тому цей пристрій не може бути використаний при підґрунтовому внесенні. За найближчий аналог прийнято пристрій а/с СРСР № 1371671, який складається з манометра, штанги, яка виконує роль магістралі, і з'єднана шлангом з розпилювачем, розміщеним в ґрунті, на якому закріплено дефлектор (Ах. 1371671, СССР, МПК А01Μ 7/00. Устройство для контроля за истечением рабочих жидкостей / Η.А. Шабала, Ε.Α. Карауш, В.И. Кисничан (СССР). - № 3944961/30-15; заявл. 26.06.1985; опубл. 07.02.1988, Бюл. № 5). Недоліком найближчого аналога є наявність дефлектора, при контакті з яким відбувається укрупнення крапель розчину, що знижує рівномірність розподілу препарату. В основу корисної моделі поставлено задачу удосконалення пристрою для контролю витоку робочої рідини шляхом встановлення циліндра між штангою і розпилювачем, який виготовлений з прозорої ударостійкої пластмаси, з поплавком яскравого кольору всередині, з питомою вагою меншою за воду, що підвищує якість і ефективність роботи агрегатів підґрунтового внесення пестицидів. Поставлена задача вирішується тим, що в пристрої для контролю витоку робочої рідини, який складається з манометра, штанги, яка виконує роль магістралі, і з'єднана шлангом з розпилювачем, розміщеним в ґрунті, відповідно до корисної моделі, між штангою і розпилювачем встановлений циліндр, який виготовлений з прозорої ударостійкої пластмаси, з поплавком яскравого кольору всередині, з питомою вагою меншою за воду. Це дозволяє підвищити ефективність контролю за рахунок своєчасного виявлення конкретного непрацюючого розпилювача. Технічна суть і принцип дії запропонованого пристрою пояснюються кресленнями, на яких зображені: на фіг. 1 - пристрій для контролю витоку робочої рідини (загальний вигляд); на фіг. 2 - пристрій для контролю витоку робочої рідини (схема роботи). Пристрій для контролю витоку робочої рідини складається зі штанги 1, на якій розміщені прозорі циліндри 2, які затиснуті між кришками 3 і 4 за допомогою шпильок 5. В циліндрі розміщений яскраво-червоного кольору поплавок 6. Він виготовлений з матеріалу питомою 3 вагою меншою за воду (менше 1 г/см ). Нижня кришка 4 циліндра 2 з'єднана шлангом з розпилювачем, який розміщений в ґрунті. Працює пристрій для контролю витоку робочої рідини наступним чином. Спочатку оприскувач регулюється на норму внесення пестицидів. При цьому положення стрілки манометра 7 позначається на склі міткою, наприклад фарбою. При роботі розпилювача тиском потоку розчину поплавок 6 притискається до нижньої частини циліндра 2. При забиванні розпилювача тиск в циліндрі 2 вирівнюється і поплавок 6 спливає, а також підвищується загальний тиск в системі і стрілка манометра 7 переміщується вправо. Положення поплавка 6 в верхній частині циліндра 2 вказує на те, що цей розпилювач не працює. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для контролю витоку робочої рідини, який складається з манометра, штанги, яка виконує роль магістралі, і з'єднана шлангом з розпилювачем, розміщеним в ґрунті, який відрізняється тим, що між штангою і розпилювачем встановлений циліндр, який виготовлений з прозорої ударостійкої пластмаси, з поплавком яскравого кольору всередині, з питомою вагою меншою за воду. 1 UA 71012 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
