Обприскувач

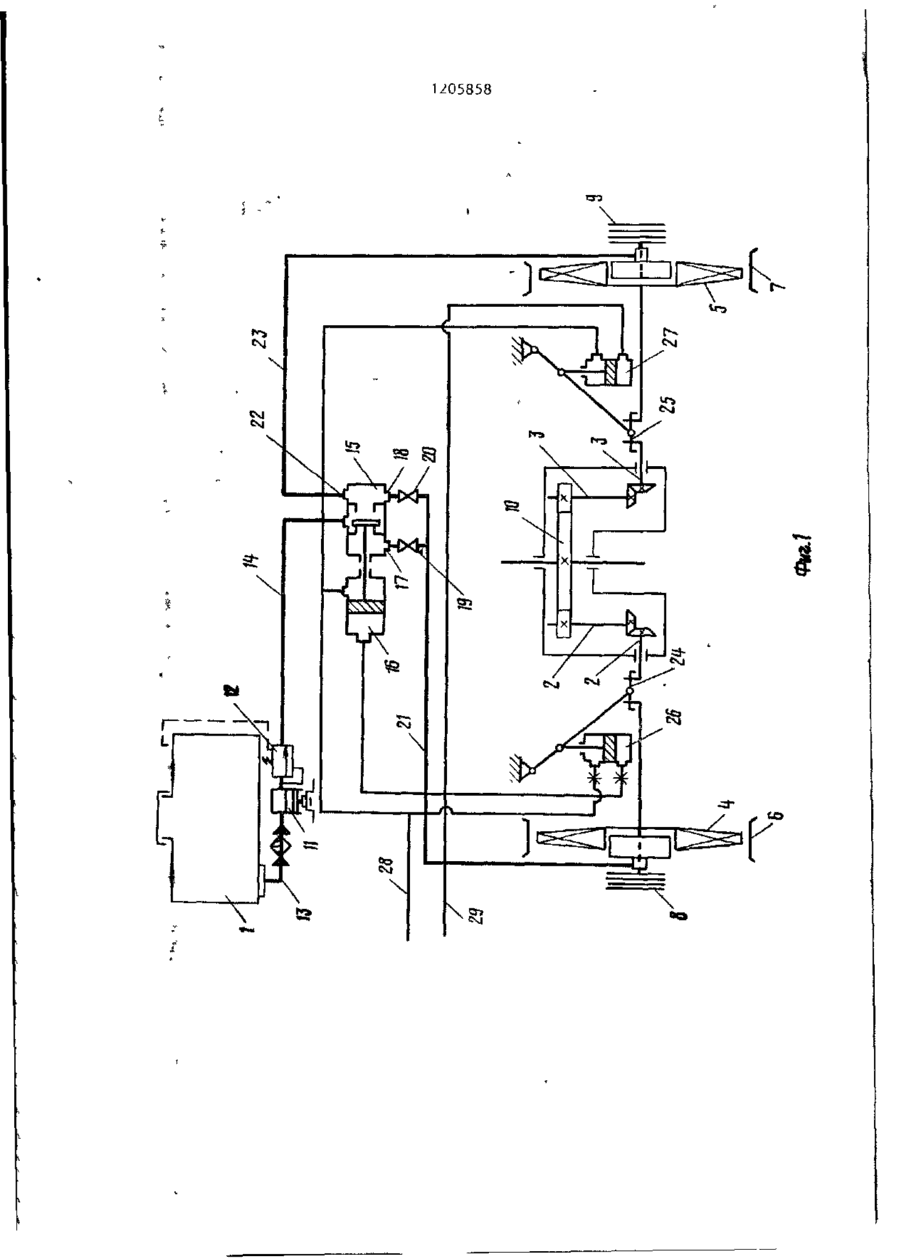

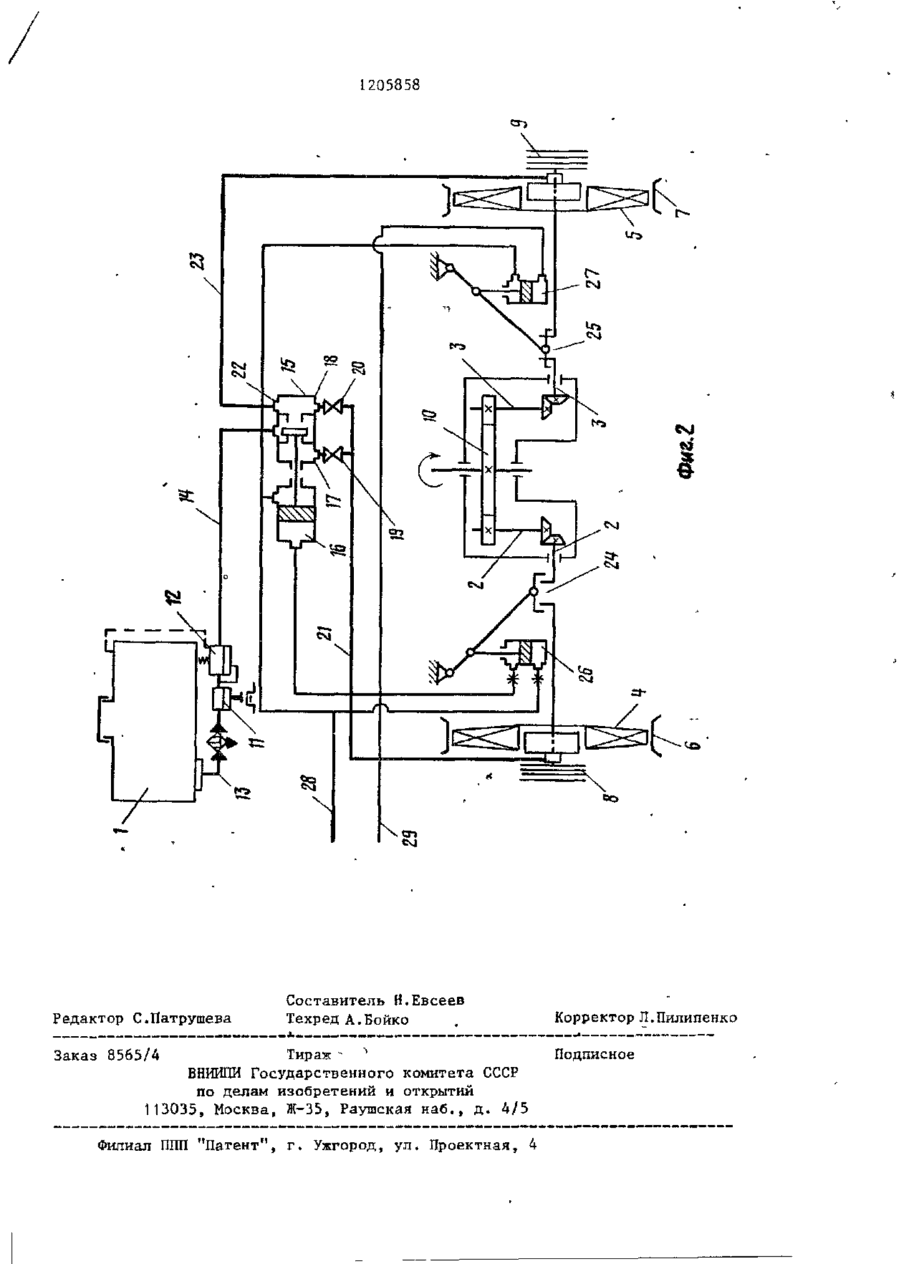

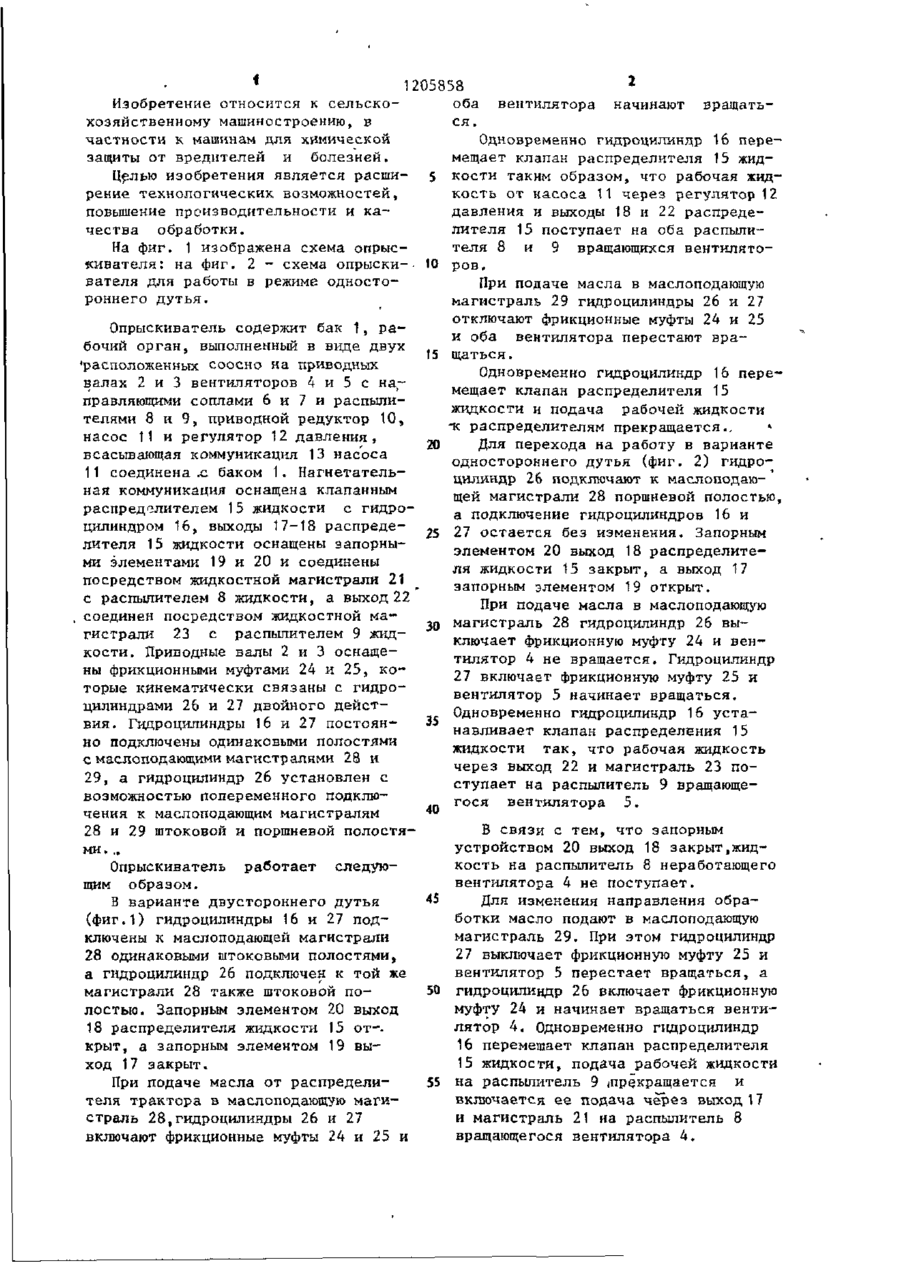

ОПРЫСКИВАТЕЛЬ, содержащий бак, приводной редуктор, рабочий орган, выполненный в виде двух расположенных соосно на приводных валах вентиляторов с направляющими соплами и распылителями, насос, всасывающая коммуникация которого соединена с баком,а нагнетательные - с распы лителями, и маслоподающгіе магистрали, о т л и ч а ю щ и й с я тем, что, с целью расширения технологических возможностей, повышения производительности и качества обработки, при- , водные валы вентиляторов снабжены фрикционными муфтами, кинематически связанными с гидроцилиндрами двойного действия, а нагнетательная коммуникация снабжена гидроуправляемым клапанным распределителем жидкости, один из выходов которого соединен посредством жидкостной магистрали с одним распылителем, и два других выхода снабжены запорными элементами и соединены с другим распылителем, при этом гидроцилиндр управления клапана распределителя и гидроцилиндр привода фрикционной муфты одного из вентиляторов соединены одинаковыми полостями с маслоподающими магистралями, а гидроцилиндр привода фрикционной муфты второго вентилятора установлен с возможностью попеременного соединения маслоподающих магистралей со штоковой и поршневой полостями. о (Л і г 205858 Изобретение относится к сельскооба вентилятора начинают вращатьхозяйственному машиностроению, в ся. частности к машинам для химической Одновременно гидроцилиндр 16 перезащиты от вредителей и болезней. мещает клапан распределителя 15 жидЦелью изобретения является расши- 5 кости таким образом, что рабочая жидрение технологических возможностей, кость от насоса 11 через регулятор 12 повышение прсизводительности и кадавления и выходы 18 и 22 распредечества обработки. лителя 15 поступает на оба распылителя 8 и 9 вращающихся вентилятоНа фиг. 1 изображена схема опрыскивателя: на фиг. 2 - схема опрыски- • 10 ров. вателя для работы в режиме одностоПри подаче масла в маслоподающую роннего дутья. магистраль 29 гидроцилиндры 26 и 27 отключают фрикционные муфты 24 и 25 Опрыскиватель содержит бак 1, раи оба вентилятора перестают врабочий орган, выполненный в виде двух 15 щаться. 'расположенных соосно на приводных Одновременно гидроцилиндр 16 перевалах 2 и 3 вентиляторов 4 и 5 с намещает клапан распределителя 15 правляющими соплами 6 и 7 и распылижидкости н подача рабочей жидкости телями 8 и 9, приводной редуктор 10, - распределителям прекращается.. к * насос ti и регулятор 12 давления, 20 Для перехода на работу в варианте всасывающая коммуникация 13 насоса одностороннего дутья (фиг. 2) гидро11 соединена л баком 1. Нагнетательцилиндр 26 подключают к маслоподаюная коммуникация оснащена клапанным щей магистрали 28 поршневой полостью, распределителем 15 жидкости с гидроа подключение гидроцилиндров 16 и цилиндром 16, выходы 17-18 распреде25 27 остается без изменения. Запорным лителя 15 жидкости оснащены запорныэлементом 20 выход 18 распределитеми элементами 19 и 20 и соединены ля жидкости 15 закрыт, а выход 17 посредством жидкостной магистрали 21 запорным элементом 19 открыт. с распылителем 8 жидкости, а выход 22 При подаче масла в маслоподающую соединен посредством жидкостной маЗо магистраль 28 гидроцилиндр 26 выгистрали 23 с распылителем 9 жидключает фрикционную муфту 24 и венкости. Приводные валы 2 и 3 оснащетилятор 4 не вращается. Гидроцилиндр ны фрикционными муфтами 24 и 25, ко27 включает фрикционную муфту 25 и торые кинематически связаны с гидровентилятор 5 начинает вращаться. цилиндрами 26 и 27 двойного дейст, Одновременно гидроцилиндр 16 уставия. Гидроцилиндры 16 и 27 постояннавливает клапан распределения 15 но подключены одинаковыми полостями жидкости так, что рабочая жидкость с маслопо дающими магистралями 28 и через выход 22 и магистраль 23 по29, а гидроцилиндр 26 установлен с ступает на распылитель 9 вращающевозможностью попеременного подклюгося вентилятора 5. 0 чения к маслоподающим магистралям 28 и 29 штоковой и поршневой полостяБ связи с тем, что запорным ми. . , устройством 20 выход 18 закрыт^жидОпрыскиватель работает следующим образом. В варианте двустороннего дутья (фиг.1) гидроцилиндры 16 и 27 подключены к маслоподающей магистрали 28 одинаковыми штоковыми полостями, а гидроцилиндр 26 подключен к той же магистрали 28 также штоковой полостью. Запорным элементом 20 выход 18 распределителя жидкости 15 от-крыт, а запорным элементом 19 выход 17 закрыт. При подаче масла от распределителя трактора в маслоподающую магистраль 28.гидроцилиндры 26 и 27 включают фрикционные муфты 24 и 25 и кость на распылитель 8 неработающего вентилятора 4 не поступает. 45 Для изменения направления обработки масло подают в маслоподающую магистраль 29. При этом гидроцилиндр 27 выключает фрикционную муфту 25 и вентилятор 5 перестает вращаться, а 50 гидроцилиндр 26 включает фрикционную муфту 24 и начинает вращаться вентилятор 4. Одновременно пщроцилиндр 16 перемешает клапан распределителя 15 жидкости, подача рабочей жидкости 55 на распылитель 9 (Прекращается и включается ее подача через выход 17 и магистраль 21 на распылитель 8 вращающегося вентилятора 4. 1^05858 1205858 Редактор С.Патрушева Составитель Н.Евсеев Техред А.Бойко Заказ 8565/4 Тираж ~ ^ ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Корректор Л.Пилипенко Подписное
