Обприскувач для обробки сiльськогосподарських культур

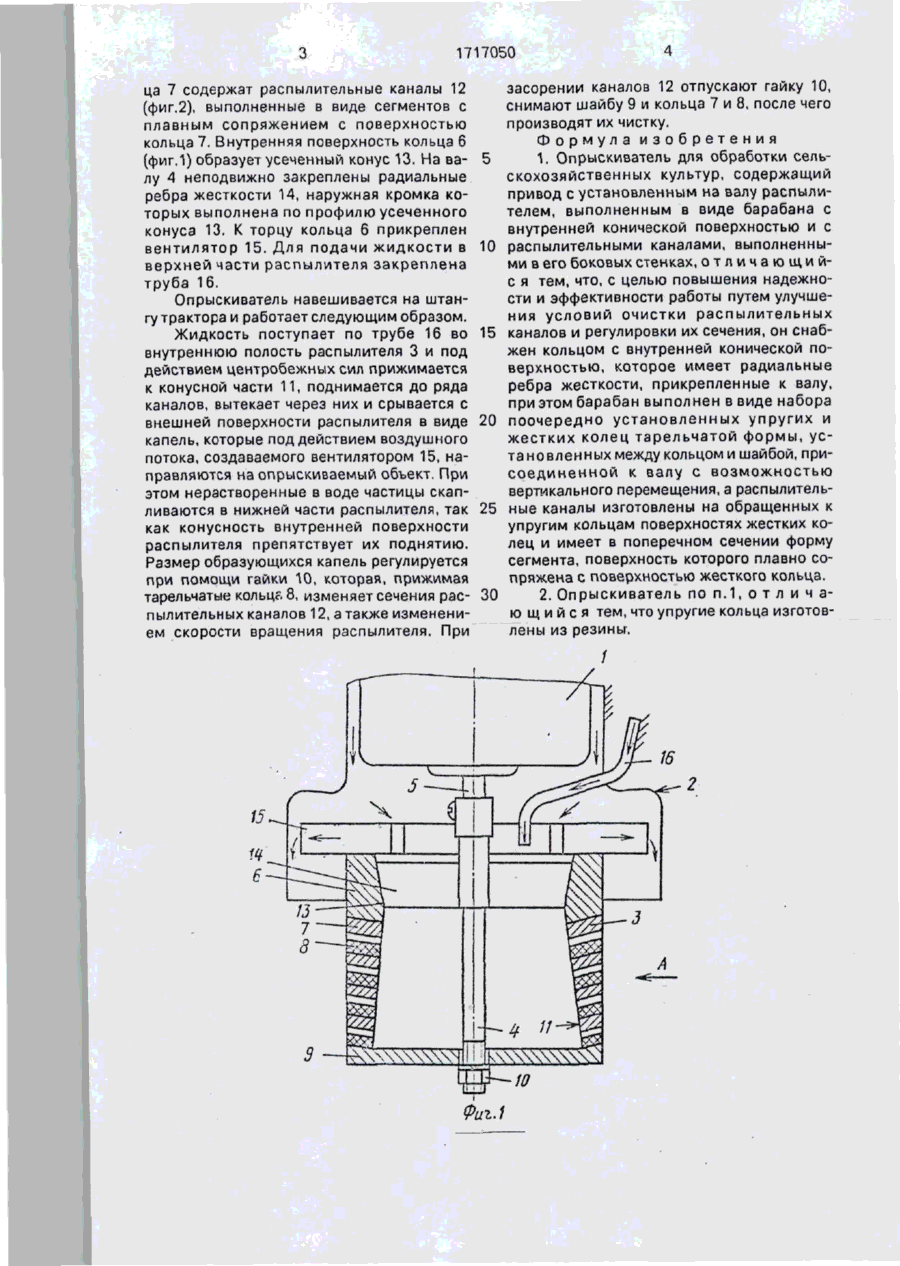

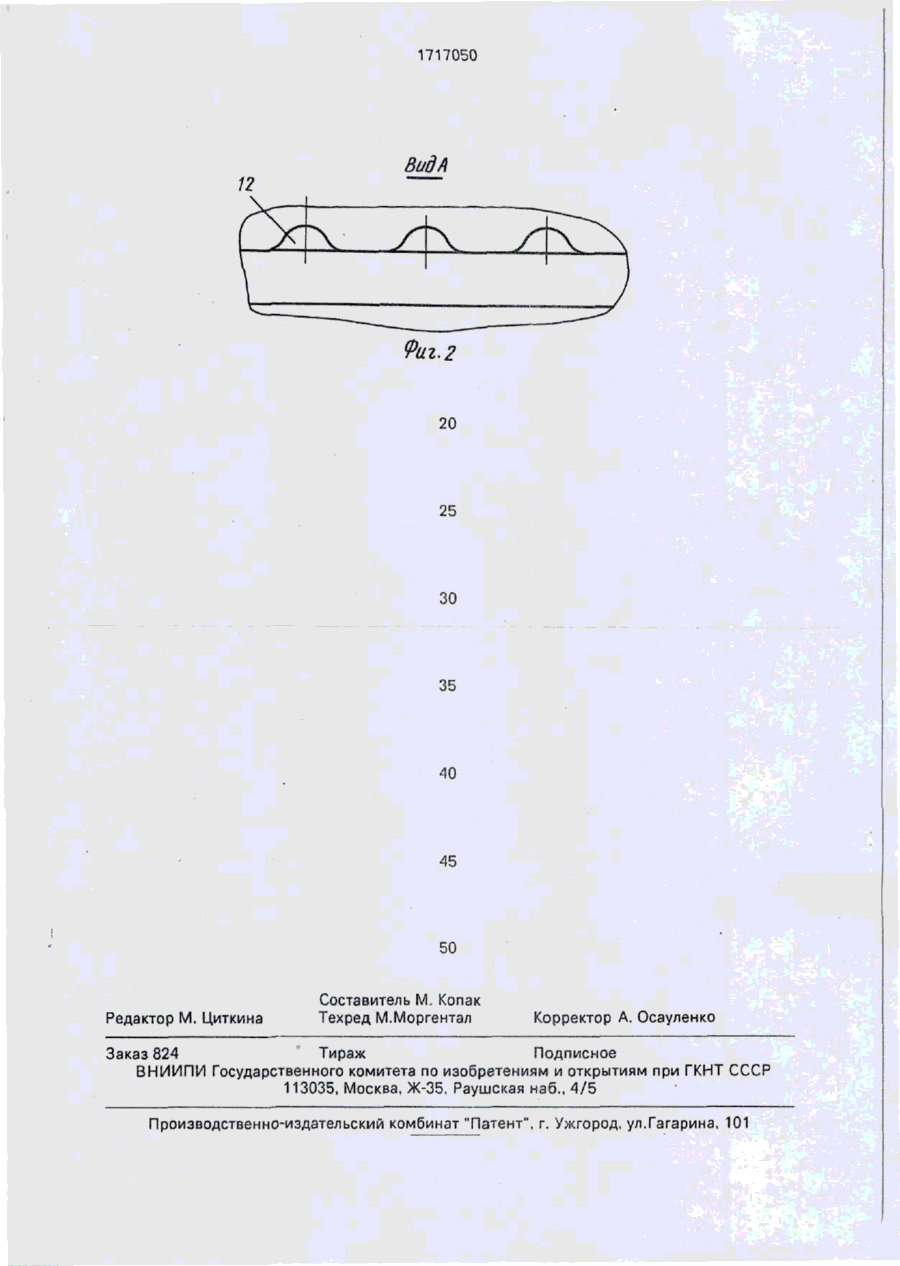

Изобретение относится к сельскохозяйственной технике, а именно к опрыскивателям для обработки с/х культур жидкими ядохимикатами. Целью изобретения является повышение надежности и эффективности работы за счет улучшения условий очистки распылительных каналов и регулировки их сечения. Опрыскиватель содержит привод 1 с установленным на его валу 4 распылителем 3, выполненным в виде барабана 6. Барабан 6 выполнен в виде набора упругих 8 и жестких 7 колец тарельчатой формы, установленных между кольцом и шайбой 9, образуя внутреннюю коническую поверхность. Распылительные каналы образованы обращенными к упругим кольцам 8 поверхностями жестких колец 7 и имеют в поперечном сечении форму сегмента. Изменяя сечение и размер каналов посредством гайки 10, которая сжимает кольцо 8, можно регулировать дисперсность капель. При засорение каналов отпускают гайку 10, снимают кольца 7 и 8 и очищают каналы. 2 ил. Изобретение относится к сельскохозяйственной технике, а именно к опрыскивателям для обработки сельскохозяйственных культур жидкими ядохимикатами. счет улучшения условий очистки распылительных каналов и регулировки их сечения. На фиг.1 изображен опрыскиватель для обработки сельскохозяйственных культур, разрез; на фиг.2 - вид А на фиг.1. Опрыскиватель содержит привод 1 (фиг.1) с прикрепленным к его корпусу направляющим кожухом 2 воздушного потока, распылитель 3, установленный на валу 4. Внутренний диаметр вала 4 посажен на валу 5 привода 1. Распылитель 3 выполнен в виде кольца 6, на посадочной поверхности которого установлены прижатые жесткие тарелчатые кольца 7. контактирующие с упругими тарельчатыми кольцами 8 изготовленные резиновыми. Нижнее кольцо закрыто шайбой 9, образующей днище, а набор колец 7 и 8 стянут гайкой 10. Внутренняя поверхность набора колец 7 и 8 образует конус 11. Коль Известен опрыскиватель для обработки сельскохозяйственных культур, содержащий привод с установленным на валу распылителем, выполненным в виде барабана с внутренней конической поверхностью и с распылительными каналами выполненными в его боковых стенках. Недостатком известного устройства является низкая надежность и эффективность работы в связи со сложностью очистки распылительных каналов и регулировки их сечения. Целью изобретения является повышение надежности и эффективности работы за о 1717050 ца 7 содержат распылительные каналы 12 (фиг.2}, выполненные в виде сегментов с плавным сопряжением с поверхностью кольца 7, Внутренняя поверхность кольца 6 (фиг.1) образует усеченный конус 13. На ва- 5 лу 4 неподвижно закреплены радиальные ребра жесткости 14, наружная кромка которых выполнена по профилю усеченного конуса 13. К торцу кольца 6 прикреплен вентилятор 15. Для подачи жидкости в 10 верхней части распылителя закреплена труба 16. Опрыскиватель навешивается на штангу трактора и работает следующим образом. Жидкость поступает по трубе 16 во 15 внутреннюю полость распылителя 3 и под действием центробежных сил прижимается к конусной части 11, поднимается до ряда каналов, вытекает через них и срывается с внешней поверхности распылителя в виде 20 капель, которые под действием воздушного потока, создаваемого вентилятором 15, направляются на опрыскиваемый объект. При этом нерастворенные в воде частицы скапливаются в нижней части распылителя, так 25 как конусность внутренней поверхности распылителя препятствует их поднятию. Размер образующихся капель регулируется при помощи гайки 10, которая, прижимая тарельчатые кольце. 8, изменяет сечения рас- 30 пылительных каналов 12, а также изменением скорости вращения распылителя. При Фиг.1 засорении каналов 12 отпускают гайку 10, снимают шайбу 9 и кольца 7 и 8, после чего производят их чистку. Формула изобретения \, Опрыскиватель для обработки сельскохозяйственных культур, содержащий привод с установленным на валу распылителем, выполненным в виде барабана с внутренней конической поверхностью и с распылительными каналами, выполненными в его боковых стенках, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности и эффективности работы путем улучшения условий очистки распылительных каналов и регулировки их сечения, он снабжен кольцом с внутренней конической поверхностью, которое имеет радиальные ребра жесткости, прикрепленные к валу, при этом барабан выполнен в виде набора поочередно установленных упругих и жестких колец тарельчатой формы, установленных между кольцоми шайбой, присоединенной к валу с возможностью вертикального перемещения, а распылительные каналы изготовлены на обращенных к упругим кольцам поверхностях жестких колец и имеет в поперечном сечении форму сегмента, поверхность которого плавно сопряжена с поверхностью жесткого кольца. 2. Опрыскиватель по п.1, о т л и ч аю щ и й с я тем, что упругие кольца изготовлены из резины. 1717050 Вид Л Раг.2 20 25 30 35 50 Редактор М. Циткина Составитель М. Копэк Техред М.Моргентал Корректор А. Осауленко Заказ 824 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
