Аналого-цифровий перетворювач

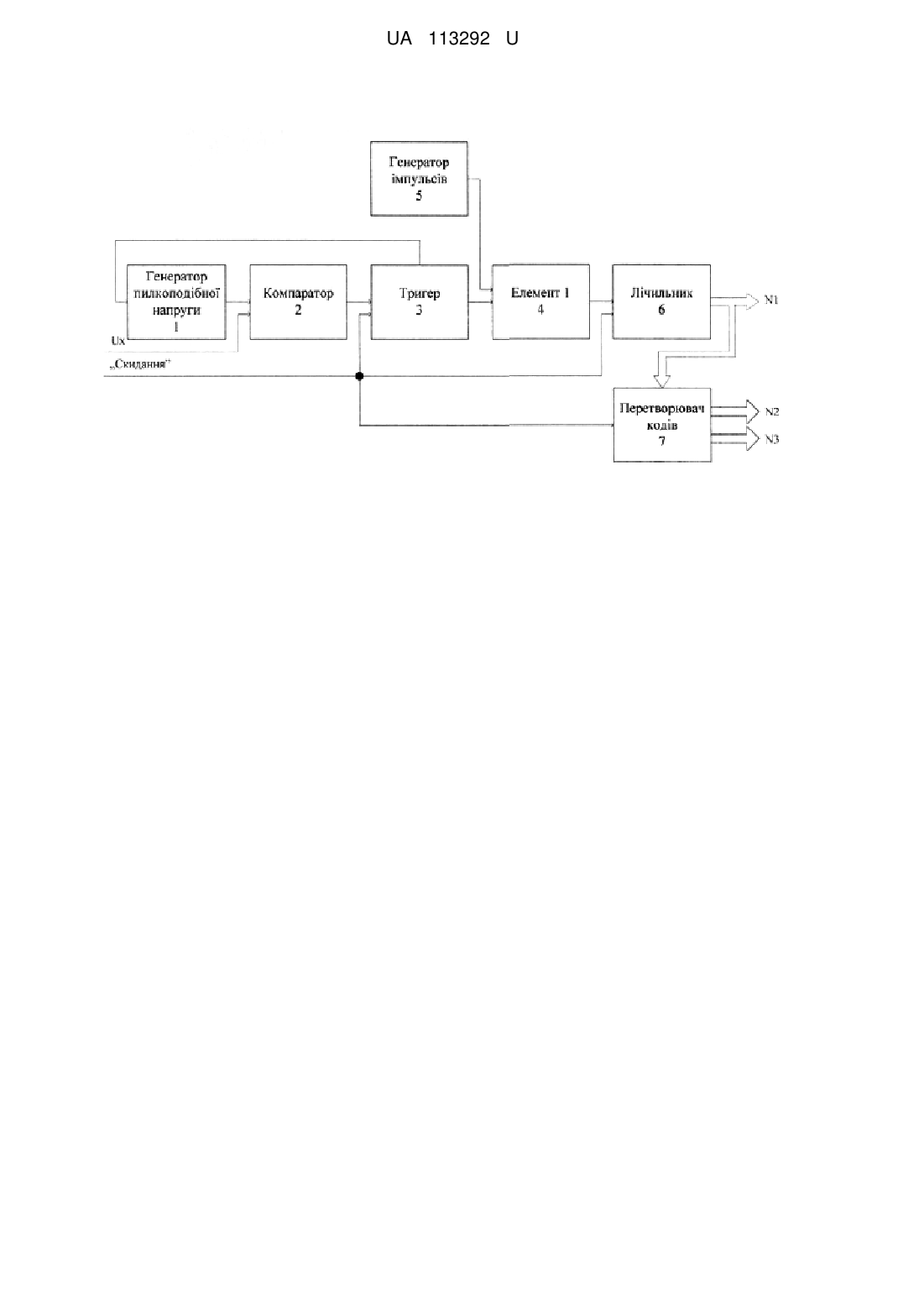

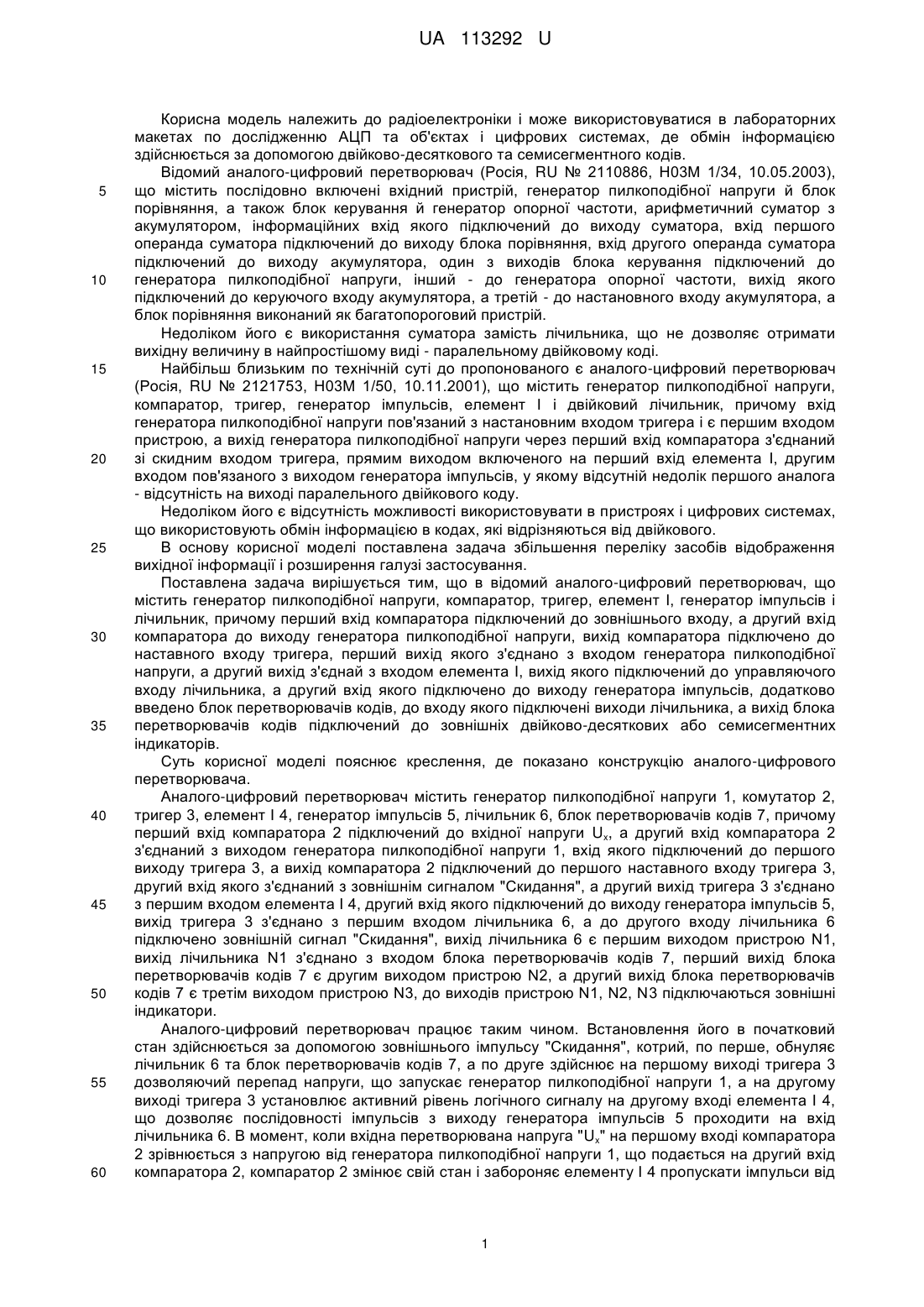

Реферат: UA 113292 U UA 113292 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до радіоелектроніки і може використовуватися в лабораторних макетах по дослідженню АЦП та об'єктах і цифрових системах, де обмін інформацією здійснюється за допомогою двійково-десяткового та семисегментного кодів. Відомий аналого-цифровий перетворювач (Росія, RU № 2110886, Н03М 1/34, 10.05.2003), що містить послідовно включені вхідний пристрій, генератор пилкоподібної напруги й блок порівняння, а також блок керування й генератор опорної частоти, арифметичний суматор з акумулятором, інформаційних вхід якого підключений до виходу суматора, вхід першого операнда суматора підключений до виходу блока порівняння, вхід другого операнда суматора підключений до виходу акумулятора, один з виходів блока керування підключений до генератора пилкоподібної напруги, інший - до генератора опорної частоти, вихід якого підключений до керуючого входу акумулятора, а третій - до настановного входу акумулятора, а блок порівняння виконаний як багатопороговий пристрій. Недоліком його є використання суматора замість лічильника, що не дозволяє отримати вихідну величину в найпростішому виді - паралельному двійковому коді. Найбільш близьким по технічній суті до пропонованого є аналого-цифровий перетворювач (Росія, RU № 2121753, Н03М 1/50, 10.11.2001), що містить генератор пилкоподібної напруги, компаратор, тригер, генератор імпульсів, елемент І і двійковий лічильник, причому вхід генератора пилкоподібної напруги пов'язаний з настановним входом тригера і є першим входом пристрою, а вихід генератора пилкоподібної напруги через перший вхід компаратора з'єднаний зі скидним входом тригера, прямим виходом включеного на перший вхід елемента І, другим входом пов'язаного з виходом генератора імпульсів, у якому відсутній недолік першого аналога - відсутність на виході паралельного двійкового коду. Недоліком його є відсутність можливості використовувати в пристроях і цифрових системах, що використовують обмін інформацією в кодах, які відрізняються від двійкового. В основу корисної моделі поставлена задача збільшення переліку засобів відображення вихідної інформації і розширення галузі застосування. Поставлена задача вирішується тим, що в відомий аналого-цифровий перетворювач, що містить генератор пилкоподібної напруги, компаратор, тригер, елемент І, генератор імпульсів і лічильник, причому перший вхід компаратора підключений до зовнішнього входу, а другий вхід компаратора до виходу генератора пилкоподібної напруги, вихід компаратора підключено до наставного входу тригера, перший вихід якого з'єднано з входом генератора пилкоподібної напруги, а другий вихід з'єднай з входом елемента І, вихід якого підключений до управляючого входу лічильника, а другий вхід якого підключено до виходу генератора імпульсів, додатково введено блок перетворювачів кодів, до входу якого підключені виходи лічильника, а вихід блока перетворювачів кодів підключений до зовнішніх двійково-десяткових або семисегментних індикаторів. Суть корисної моделі пояснює креслення, де показано конструкцію аналого-цифрового перетворювача. Аналого-цифровий перетворювач містить генератор пилкоподібної напруги 1, комутатор 2, тригер 3, елемент І 4, генератор імпульсів 5, лічильник 6, блок перетворювачів кодів 7, причому перший вхід компаратора 2 підключений до вхідної напруги Ux, а другий вхід компаратора 2 з'єднаний з виходом генератора пилкоподібної напруги 1, вхід якого підключений до першого виходу тригера 3, а вихід компаратора 2 підключений до першого наставного входу тригера 3, другий вхід якого з'єднаний з зовнішнім сигналом "Скидання", а другий вихід тригера 3 з'єднано з першим входом елемента І 4, другий вхід якого підключений до виходу генератора імпульсів 5, вихід тригера 3 з'єднано з першим входом лічильника 6, а до другого входу лічильника 6 підключено зовнішній сигнал "Скидання", вихід лічильника 6 є першим виходом пристрою N1, вихід лічильника N1 з'єднано з входом блока перетворювачів кодів 7, перший вихід блока перетворювачів кодів 7 є другим виходом пристрою N2, а другий вихід блока перетворювачів кодів 7 є третім виходом пристрою N3, до виходів пристрою N1, N2, N3 підключаються зовнішні індикатори. Аналого-цифровий перетворювач працює таким чином. Встановлення його в початковий стан здійснюється за допомогою зовнішнього імпульсу "Скидання", котрий, по перше, обнуляє лічильник 6 та блок перетворювачів кодів 7, а по друге здійснює на першому виході тригера 3 дозволяючий перепад напруги, що запускає генератор пилкоподібної напруги 1, а на другому виході тригера 3 установлює активний рівень логічного сигналу на другому вході елемента І 4, що дозволяє послідовності імпульсів з виходу генератора імпульсів 5 проходити на вхід лічильника 6. В момент, коли вхідна перетворювана напруга "Ux" на першому вході компаратора 2 зрівнюється з напругою від генератора пилкоподібної напруги 1, що подається на другий вхід компаратора 2, компаратор 2 змінює свій стан і забороняє елементу І 4 пропускати імпульси від 1 UA 113292 U 5 10 15 генератора імпульсів 5 на вхід лічильника 6. Лічильник 6 припиняє підрахунок імпульсів і установлює на виході N1 вихідний двійковий код, пропорційний вхідному перетворюваному сигналу "Ux". Цей код надходить на вхід блока перетворювачів кодів 7, де перетворюється, поперше, в двійково-десятковий код, який установлюється на виході N2 блока, кодуючи перетворювачі і, по-друге, в семисегментний код, який установлюється на виході N3 блока, кодуючи перетворювачі. Результат процесу перетворення відображається одночасно в трьох різних кодах - двійковому, двійково-десятковому та семисегментному, що дозволяє отримувати візуальну індикацію результатів аналого-цифрового перетворення за допомогою різних типів індикаторів. Позитивний ефект полягає в тому, що, по-перше, збільшується перелік засобів за допомогою яких візуально відображаються результати аналого-цифрового перетворення, подруге, розширюється його галузь застосування, зокрема його можна використовувати як об'єкт дослідження в навчальному лабораторному макеті. Джерела інформації: 1. Аналого-цифровий перетворювач, (Росія, RU № 2110886, Н03М 1/34, 10.05.2003). 2. Аналога - цифровий перетворювач (Росія, RU № 2121753, Н03М 1/50, 10.11.2001). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Аналого-цифровий перетворювач, що містить генератор пилкоподібної напруги, компаратор, тригер, елемент І, генератор імпульсів і лічильник, причому перший вхід компаратора підключений до зовнішнього входу, а другий вхід компаратора до виходу генератора пилкоподібної напруги, вихід компаратора підключено до наставного входу тригера, перший вихід якого з'єднано з входом генератора пилкоподібної напруги, а другий вихід з'єднаний з входом елемента І, вихід якого підключений до управляючого входу лічильника, а другий вхід якого підключено до виходу генератора імпульсів, який відрізняється тим, що в нього введений блок перетворювачів кодів, до входу якого підключений вихід лічильника, а виходи блока перетворювачів кодів підключають до зовнішніх індикаторів. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
