G06G 7/24 — для вирішення логарифмічних або показових функцій, наприклад гіперболічних функцій

Номер патенту: 114064

Опубліковано: 10.04.2017

Автор: Мичуда Леся Зиновіївна

МПК: G06G 7/24

Мітки: функціонального, перетворення, аналого-цифрового, спосіб

Формула / Реферат:

1. Спосіб функціонального аналого-цифрового перетворення за методом логарифм-антилогарифм, в якому подають вхідні сигнали на  логарифматорів і порівнюють їх з компенсуючою напругою , яку формують шляхом зміни заряду на нагромаджувальному конденсаторі, причому до початку перетворення нагромаджують заряд до...

Номер патенту: 113138

Опубліковано: 12.12.2016

Автор: Мичуда Леся Зиновіївна

МПК: G06G 7/24

Мітки: перетворювач, логарифмічний, аналого-цифровий

Формула / Реферат:

Логарифмічний аналого-цифровий перетворювач, який містить генератор тактових імпульсів, вихід якого з'єднаний з першим входом елемента збігу, другий вхід якого об'єднаний з інформаційним входом регістра результату і підключений до виходу компаратора, який підключений першим входом до інформаційного входу перетворювача, а другим входом з'єднаний з виходом блока формування показникової функції, який містить регульований масштабний підсилювач,...

Номер патенту: 105680

Опубліковано: 10.06.2014

Автор: Зайцевський Ігор Лаврович

МПК: G06G 7/00, G06G 7/24, G06G 7/16 ...

Мітки: використанням, схем, множник-дільник, логарифмічних

Формула / Реферат:

Множник-дільник з використанням логарифмічних схем, що міститьзагальну шину,вхідні кола першого та другого множників чисельника,вхідне коло першого множника знаменника,вихідне коло результату,першу та другу логарифмічні схеми чисельника та першу логарифмічну схему знаменника з вхідним колом, вихідним колом та входом зміщення, складені з логарифмуючого транзистора, колектором підключеного до вхідного кола,...

Номер патенту: 89229

Опубліковано: 11.01.2010

Автори: Мичуда Зиновій Романович, Мичуда Леся Зиновіївна

МПК: G06G 7/24, G06G 7/00, G06F 15/00, G06G 7/26 ...

Мітки: аналоговий, перетворювач, багатофункціональний

Формула / Реферат:

Аналоговий багатофункціональний перетворювач, який містить блок логарифматорів, арифметичний блок і антилогарифматор, вихід якого є виходом перетворювача, група інформаційних входів якого об'єднана з відповідними інформаційними входами логарифматорів, виходи яких з'єднані з відповідними інформаційними входами арифметичного блока, причому антилогарифматор виконаний на конденсаторній комірці, яка містить два конденсатори і три ключі,...

Номер патенту: 80691

Опубліковано: 25.10.2007

Автори: Мичуда Зиновій Романович, Куземко Орест Зіновійович, Коструба Оксана Романівна

МПК: G06G 7/24, H03M 1/36

Мітки: перетворювач, паралельний, аналого-цифровий

Формула / Реферат:

Паралельний аналого-цифровий перетворювач, що містить N компараторів, об'єднані перші входи яких є входом перетворювача, джерело опорної напруги, вихід якого підключений до першого виводу першого резистора подільника напруги, виконаного з N послідовно з'єднаних резисторів одного номінального значення R, другий вивід кожного і-го резистора подільника напруги відповідно підключений до другого входу кожного і-го компаратора, а виходи...

Номер патенту: 14092

Опубліковано: 15.05.2006

Автор: Голуб Владислав Сергійович

МПК: H03G 7/00, G06G 7/24

Мітки: ареасинусний, перетворювач

Формула / Реферат:

1. Ареасинусний перетворювач, що включає підсилювач, вхід і вихід якого є входом і виходом перетворювача, і має вхід негативного зворотного зв'язку, який відрізняється тим, що введено перетворювач з характеристикою гіперболічного синуса, вхід якого підключений до виходу підсилювача, а вихід - до входу негативного зворотного зв'язку підсилювача.2. Ареасинусний перетворювач за п. 1, який відрізняється тим, що його перетворювачем з...

Номер патенту: 73023

Опубліковано: 16.05.2005

Автор: Бегота Радислав Васильович

МПК: G06G 7/24

Мітки: експоненціальний, перетворювач, аналоговий

Формула / Реферат:

Аналоговий експоненціальний перетворювач, що містить експоненціатор, який складається з біполярного транзистора як нелінійного елемента, операційного підсилювача та операційного резистора, причому біполярний транзистор приєднаний по триполюсній схемі до входу операційного підсилювача,  який у зворотному колі має операційний резистор, який відрізняється тим, що додатково містить вузол виділення температурного потенціалу транзистора, перший та...

Номер патенту: 6112

Опубліковано: 15.04.2005

Автори: Ковінько Юрій Олексійович, Кожем'яко Володимир Прокопович, Новицький Руслан Михайлович

МПК: G06G 7/24, G06G 7/12, G06G 7/14 ...

Мітки: обчислювальній, пристрій

Формула / Реферат:

 Обчислювальний пристрій, що містить два лічильники, перший з яких підключений лічильним входом до виходу першого елемента І, а виходами - до першої групи входів блока порівняння кодів, з'єднаного другою групою входів з виходами другого лічильника, а виходом - з першим входом першого елемента АБО, другий вхід якого через одновібратор підключений до шини вводу першого часово-імпульсного сигналу та до першого входу першого елемента І, який...

Номер патенту: 68460

Опубліковано: 16.08.2004

Автор: Мичуда Зиновій Романович

МПК: H03M 1/36, G06G 7/24

Мітки: перетворювач, аналого-цифровий, паралельний

Формула / Реферат:

Паралельний аналого-цифровий перетворювач, що містить N компараторів, об'єднані перші входи яких є входом перетворювача, джерело опорної напруги, вихід якого підключений до першого виводу першого конденсатора подільника напруги, виконаного із N послідовно з'єднаних конденсаторів одного номінального значення С, другий вивід кожного і-го конденсатора подільника напруги відповідно підключений до другого входу кожного і-го компаратора, а виходи...

Номер патенту: 57054

Опубліковано: 16.06.2003

Автори: Мичуда Зиновій Романович, Дудикевич Валерій Богданович, Мичуда Леся Зиновіївна

МПК: G06G 7/24, G06G 7/26

Мітки: аналоговий, багатофункціональний, перетворювач

Формула / Реферат:

Аналоговий багатофункціональний перетворювач, який містить блок логарифматорів, арифметичний блок і антилогарифматор, вихід якого є виходом перетворювача, група інформаційних входів якого об'єднана з відповідними інформаційними входами логарифматорів, виходи яких з'єднані з відповідними інформаційними входами арифметичного блока, вихід якого з'єднаний з інформаційним входом антилогарифматора, виконаного на першій конденсаторній комірці, яка...

Номер патенту: 43364

Опубліковано: 17.12.2001

Автор: Мичуда Зиновій Романович

МПК: G06G 7/24

Мітки: логарифмічного, аналого-цифрового, спосіб, перетворення

Формула / Реферат:

Спосіб логарифмічного аналого-цифрового перетворення за методом зрівноваження, у якому формують компенсуючу напругу Uк шляхом зміни заряду на нагромаджувальному конденсаторі і який полягає у тому, що до початку перетворення нагромаджують заряд до одержання відповідної йому компенсуючої напруги Uк, рівної заданому рівню еталонної напруги U0, змінюють цей заряд в процесі перетворення періодично повторюваними дозованими кількостями електрики до...

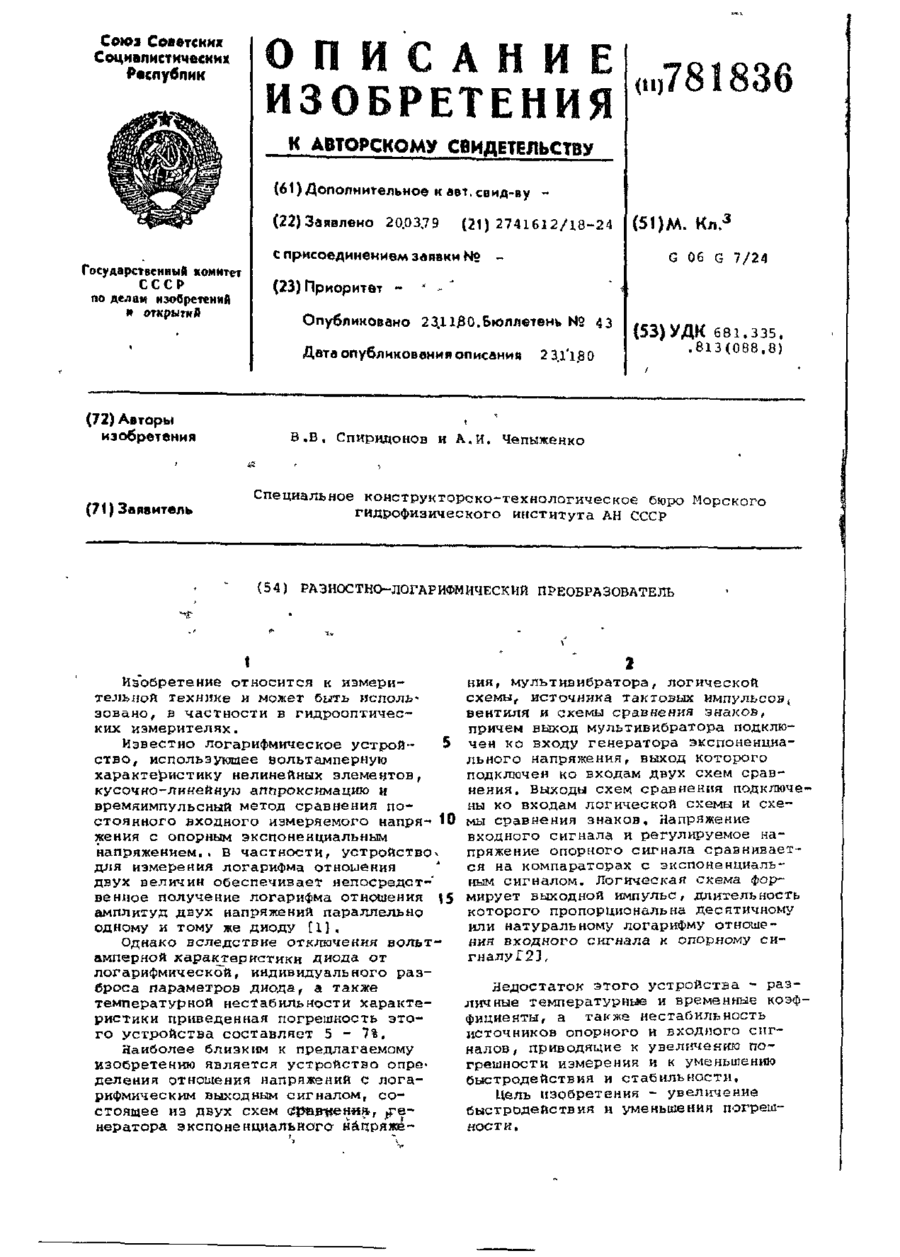

Номер патенту: 14183

Опубліковано: 25.04.1997

Автори: Чепиженко Олексій Ілліч, Спіридонов Володимир Валентинович

МПК: G06G 7/24

Мітки: перетворювач, різнично-логарифмічний

Формула / Реферат:

Разностно-логарифмический преобразова­тель, содержащий генератор экспоненты, выход которого соединен с первыми входами первого и второго компараторов, выходы которых подключе­ны к соответствующим входам вычитающего уст­ройства, выход которого является выходом преобразователя, отличающийся тем, что, с целью увеличения быстродействия и уменьшения по­грешности, в него введены аналоговый коммута­тор, усилитель-ограничитель и разделительный...
