Фільтрувальний респіратор

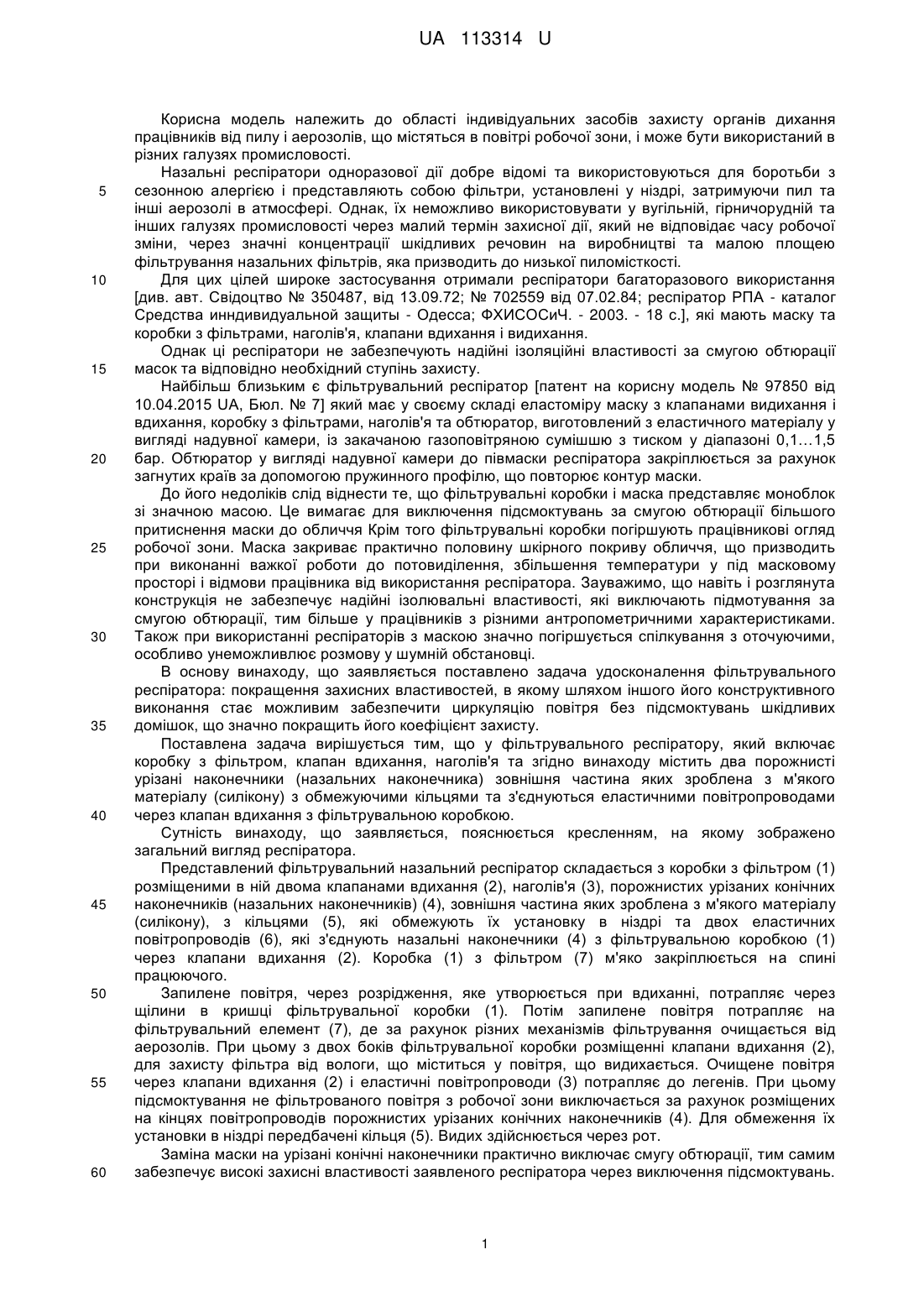

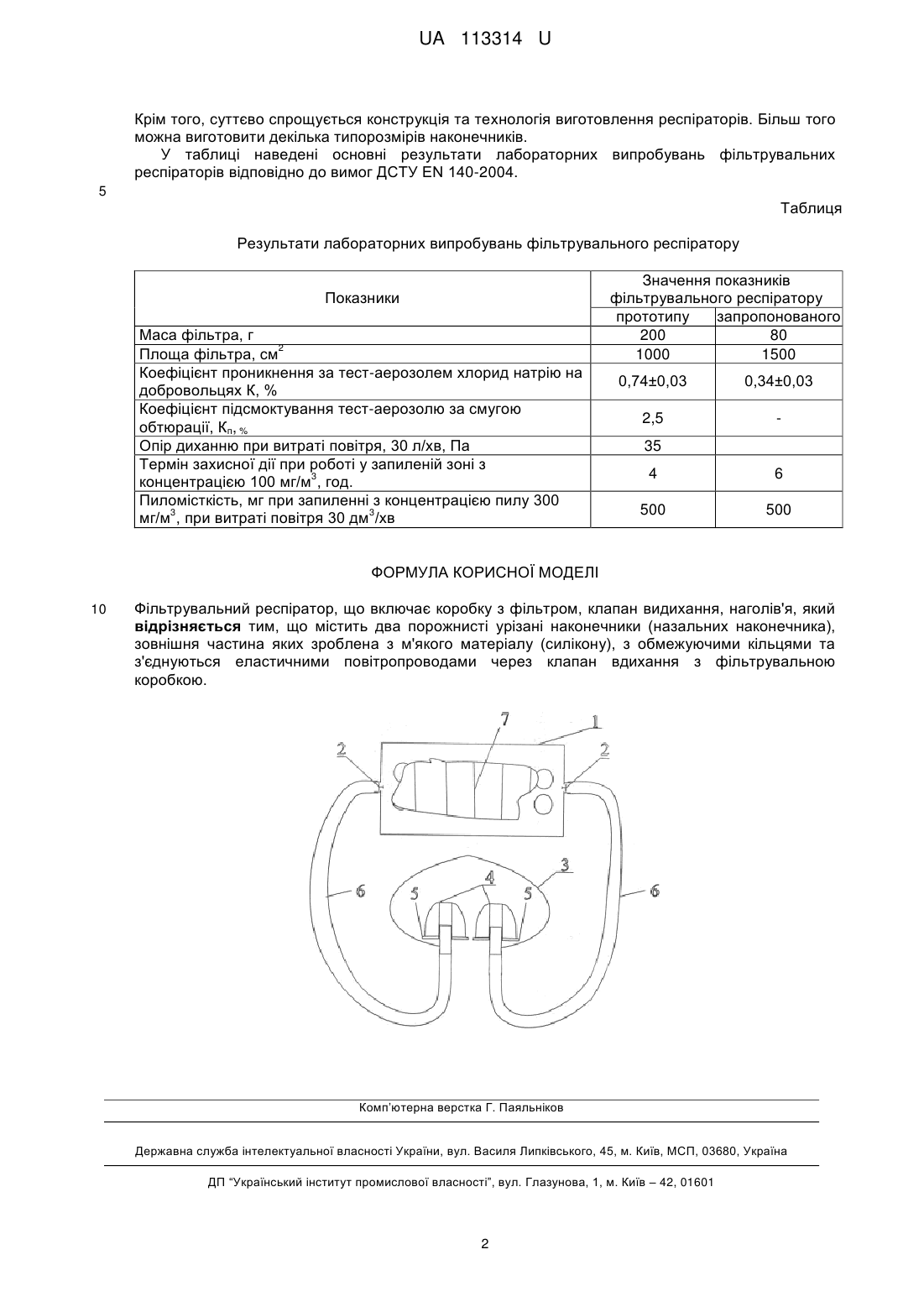

Реферат: Фільтрувальний респіратор включає коробку з фільтром, клапан видихання, наголів'я. Додатково містить два порожнисті урізані наконечники (назальних наконечника), зовнішня частина яких зроблена з м'якого матеріалу (силікону), з обмежуючими кільцями та з'єднуються еластичними повітропроводами через клапан вдихання з фільтрувальною коробкою. UA 113314 U (12) UA 113314 U UA 113314 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області індивідуальних засобів захисту органів дихання працівників від пилу і аерозолів, що містяться в повітрі робочої зони, і може бути використаний в різних галузях промисловості. Назальні респіратори одноразової дії добре відомі та використовуються для боротьби з сезонною алергією і представляють собою фільтри, установлені у ніздрі, затримуючи пил та інші аерозолі в атмосфері. Однак, їх неможливо використовувати у вугільній, гірничорудній та інших галузях промисловості через малий термін захисної дії, який не відповідає часу робочої зміни, через значні концентрації шкідливих речовин на виробництві та малою площею фільтрування назальних фільтрів, яка призводить до низької пиломісткості. Для цих цілей широке застосування отримали респіратори багаторазового використання [див. авт. Свідоцтво № 350487, від 13.09.72; № 702559 від 07.02.84; респіратор РПА - каталог Средства инндивидуальной защиты - Одесса; ФХИСОСиЧ. - 2003. - 18 с.], які мають маску та коробки з фільтрами, наголів'я, клапани вдихання і видихання. Однак ці респіратори не забезпечують надійні ізоляційні властивості за смугою обтюрації масок та відповідно необхідний ступінь захисту. Найбільш близьким є фільтрувальний респіратор [патент на корисну модель № 97850 від 10.04.2015 UA, Бюл. № 7] який має у своєму складі еластоміру маску з клапанами видихання і вдихання, коробку з фільтрами, наголів'я та обтюратор, виготовлений з еластичного матеріалу у вигляді надувної камери, із закачаною газоповітряною сумішшю з тиском у діапазоні 0,1…1,5 бар. Обтюратор у вигляді надувної камери до півмаски респіратора закріплюється за рахунок загнутих країв за допомогою пружинного профілю, що повторює контур маски. До його недоліків слід віднести те, що фільтрувальні коробки і маска представляє моноблок зі значною масою. Це вимагає для виключення підсмоктувань за смугою обтюрації більшого притиснення маски до обличчя Крім того фільтрувальні коробки погіршують працівникові огляд робочої зони. Маска закриває практично половину шкірного покриву обличчя, що призводить при виконанні важкої роботи до потовиділення, збільшення температури у під масковому просторі і відмови працівника від використання респіратора. Зауважимо, що навіть і розглянута конструкція не забезпечує надійні ізолювальні властивості, які виключають підмотування за смугою обтюрації, тим більше у працівників з різними антропометричними характеристиками. Також при використанні респіраторів з маскою значно погіршується спілкування з оточуючими, особливо унеможливлює розмову у шумній обстановці. В основу винаходу, що заявляється поставлено задача удосконалення фільтрувального респіратора: покращення захисних властивостей, в якому шляхом іншого його конструктивного виконання стає можливим забезпечити циркуляцію повітря без підсмоктувань шкідливих домішок, що значно покращить його коефіцієнт захисту. Поставлена задача вирішується тим, що у фільтрувального респіратору, який включає коробку з фільтром, клапан вдихання, наголів'я та згідно винаходу містить два порожнисті урізані наконечники (назальних наконечника) зовнішня частина яких зроблена з м'якого матеріалу (силікону) з обмежуючими кільцями та з'єднуються еластичними повітропроводами через клапан вдихання з фільтрувальною коробкою. Сутність винаходу, що заявляється, пояснюється кресленням, на якому зображено загальний вигляд респіратора. Представлений фільтрувальний назальний респіратор складається з коробки з фільтром (1) розміщеними в ній двома клапанами вдихання (2), наголів'я (3), порожнистих урізаних конічних наконечників (назальних наконечників) (4), зовнішня частина яких зроблена з м'якого матеріалу (силікону), з кільцями (5), які обмежують їх установку в ніздрі та двох еластичних повітропроводів (6), які з'єднують назальні наконечники (4) з фільтрувальною коробкою (1) через клапани вдихання (2). Коробка (1) з фільтром (7) м'яко закріплюється на спині працюючого. Запилене повітря, через розрідження, яке утворюється при вдиханні, потрапляє через щілини в кришці фільтрувальної коробки (1). Потім запилене повітря потрапляє на фільтрувальний елемент (7), де за рахунок різних механізмів фільтрування очищається від аерозолів. При цьому з двох боків фільтрувальної коробки розміщенні клапани вдихання (2), для захисту фільтра від вологи, що міститься у повітря, що видихається. Очищене повітря через клапани вдихання (2) і еластичні повітропроводи (3) потрапляє до легенів. При цьому підсмоктування не фільтрованого повітря з робочої зони виключається за рахунок розміщених на кінцях повітропроводів порожнистих урізаних конічних наконечників (4). Для обмеження їх установки в ніздрі передбачені кільця (5). Видих здійснюється через рот. Заміна маски на урізані конічні наконечники практично виключає смугу обтюрації, тим самим забезпечує високі захисні властивості заявленого респіратора через виключення підсмоктувань. 1 UA 113314 U Крім того, суттєво спрощується конструкція та технологія виготовлення респіраторів. Більш того можна виготовити декілька типорозмірів наконечників. У таблиці наведені основні результати лабораторних випробувань фільтрувальних респіраторів відповідно до вимог ДСТУ EN 140-2004. 5 Таблиця Результати лабораторних випробувань фільтрувального респіратору Показники Маса фільтра, г 2 Площа фільтра, см Коефіцієнт проникнення за тест-аерозолем хлорид натрію на добровольцях К, % Коефіцієнт підсмоктування тест-аерозолю за смугою обтюрації, Кп, % Опір диханню при витраті повітря, 30 л/хв, Па Термін захисної дії при роботі у запиленій зоні з 3 концентрацією 100 мг/м , год. Пиломісткість, мг при запиленні з концентрацією пилу 300 3 3 мг/м , при витраті повітря 30 дм /хв Значення показників фільтрувального респіратору прототипу запропонованого 200 80 1000 1500 0,74±0,03 0,34±0,03 2,5 35 4 6 500 500 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Фільтрувальний респіратор, що включає коробку з фільтром, клапан видихання, наголів'я, який відрізняється тим, що містить два порожнисті урізані наконечники (назальних наконечника), зовнішня частина яких зроблена з м'якого матеріалу (силікону), з обмежуючими кільцями та з'єднуються еластичними повітропроводами через клапан вдихання з фільтрувальною коробкою. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
