Берегозахисна споруда

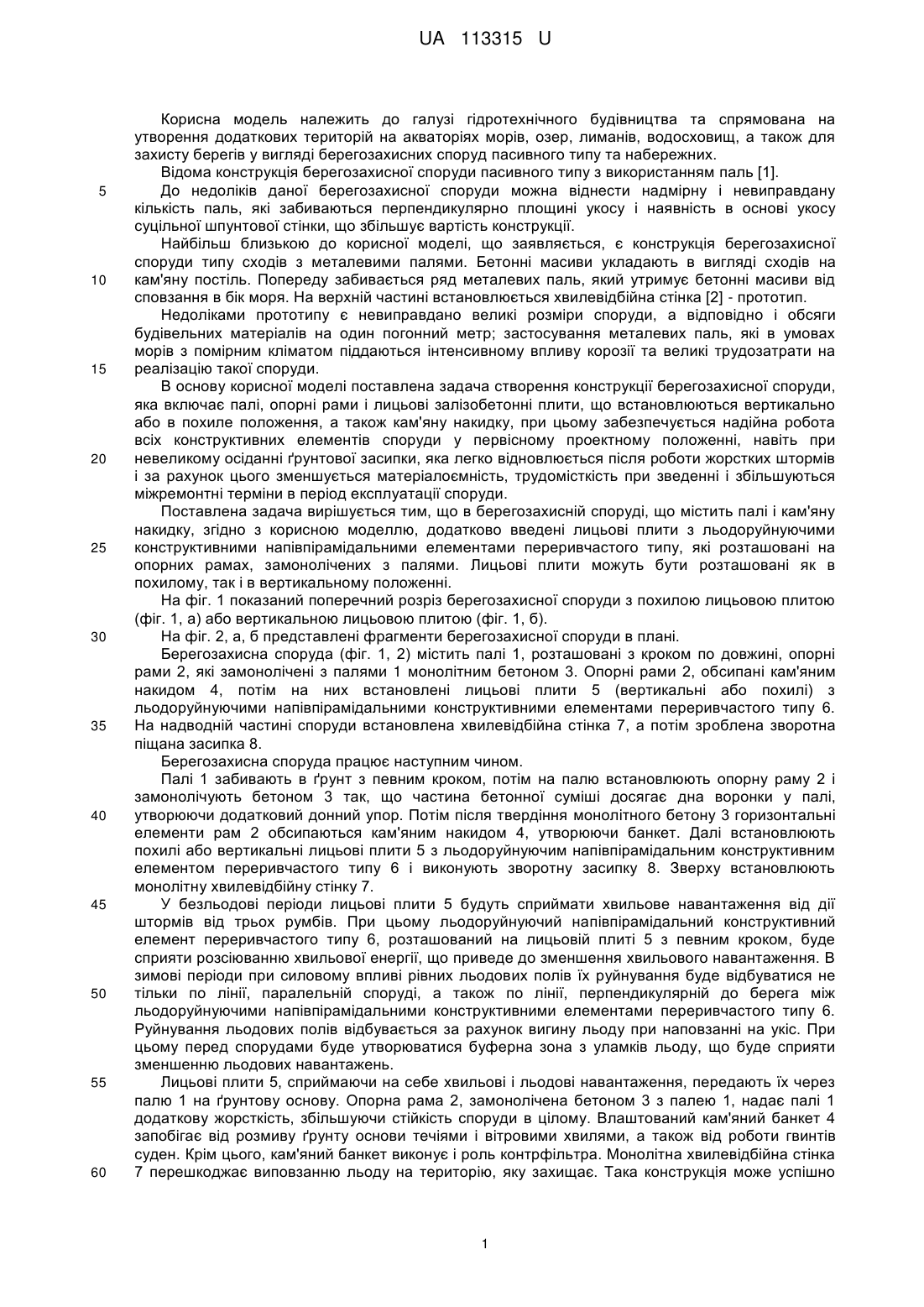

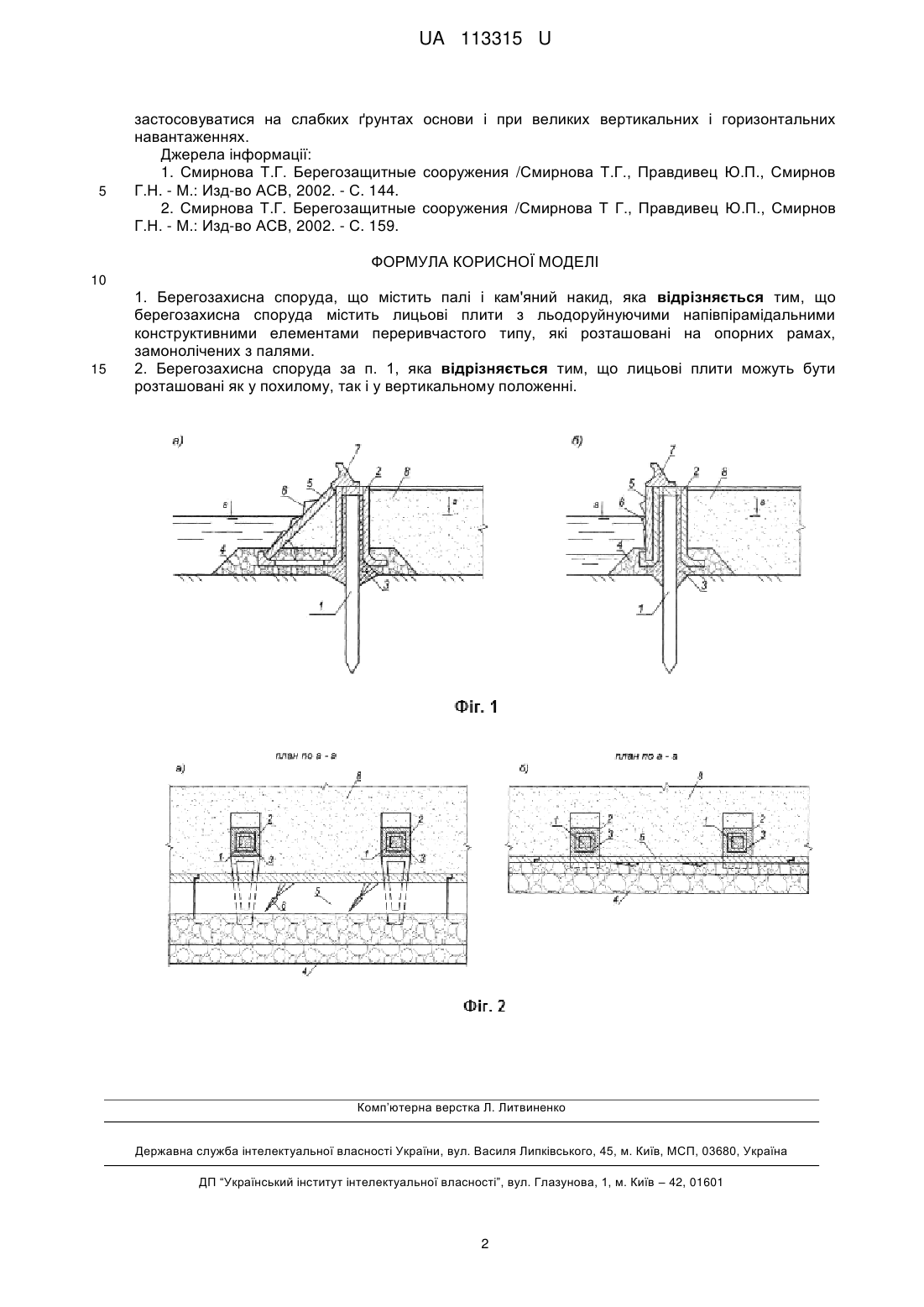

Реферат: Берегозахисна споруда містить палі і кам'яний накид. Додатково містить лицьові плити з льодоруйнуючими напівпірамідальними конструктивними елементами переривчастого типу, які розташовані на опорних рамах, замонолічених з палями. UA 113315 U (54) БЕРЕГОЗАХИСНА СПОРУДА UA 113315 U UA 113315 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі гідротехнічного будівництва та спрямована на утворення додаткових територій на акваторіях морів, озер, лиманів, водосховищ, а також для захисту берегів у вигляді берегозахисних споруд пасивного типу та набережних. Відома конструкція берегозахисної споруди пасивного типу з використанням паль [1]. До недоліків даної берегозахисної споруди можна віднести надмірну і невиправдану кількість паль, які забиваються перпендикулярно площині укосу і наявність в основі укосу суцільної шпунтової стінки, що збільшує вартість конструкції. Найбільш близькою до корисної моделі, що заявляється, є конструкція берегозахисної споруди типу сходів з металевими палями. Бетонні масиви укладають в вигляді сходів на кам'яну постіль. Попереду забивається ряд металевих паль, який утримує бетонні масиви від сповзання в бік моря. На верхній частині встановлюється хвилевідбійна стінка [2] - прототип. Недоліками прототипу є невиправдано великі розміри споруди, а відповідно і обсяги будівельних матеріалів на один погонний метр; застосування металевих паль, які в умовах морів з помірним кліматом піддаються інтенсивному впливу корозії та великі трудозатрати на реалізацію такої споруди. В основу корисної моделі поставлена задача створення конструкції берегозахисної споруди, яка включає палі, опорні рами і лицьові залізобетонні плити, що встановлюються вертикально або в похиле положення, а також кам'яну накидку, при цьому забезпечується надійна робота всіх конструктивних елементів споруди у первісному проектному положенні, навіть при невеликому осіданні ґрунтової засипки, яка легко відновлюється після роботи жорстких штормів і за рахунок цього зменшується матеріалоємність, трудомісткість при зведенні і збільшуються міжремонтні терміни в період експлуатації споруди. Поставлена задача вирішується тим, що в берегозахисній споруді, що містить палі і кам'яну накидку, згідно з корисною моделлю, додатково введені лицьові плити з льодоруйнуючими конструктивними напівпірамідальними елементами переривчастого типу, які розташовані на опорних рамах, замонолічених з палями. Лицьові плити можуть бути розташовані як в похилому, так і в вертикальному положенні. На фіг. 1 показаний поперечний розріз берегозахисної споруди з похилою лицьовою плитою (фіг. 1, а) або вертикальною лицьовою плитою (фіг. 1, б). На фіг. 2, а, б представлені фрагменти берегозахисної споруди в плані. Берегозахисна споруда (фіг. 1, 2) містить палі 1, розташовані з кроком по довжині, опорні рами 2, які замонолічені з палями 1 монолітним бетоном 3. Опорні рами 2, обсипані кам'яним накидом 4, потім на них встановлені лицьові плити 5 (вертикальні або похилі) з льодоруйнуючими напівпірамідальними конструктивними елементами переривчастого типу 6. На надводній частині споруди встановлена хвилевідбійна стінка 7, а потім зроблена зворотна піщана засипка 8. Берегозахисна споруда працює наступним чином. Палі 1 забивають в ґрунт з певним кроком, потім на палю встановлюють опорну раму 2 і замонолічують бетоном 3 так, що частина бетонної суміші досягає дна воронки у палі, утворюючи додатковий донний упор. Потім після твердіння монолітного бетону 3 горизонтальні елементи рам 2 обсипаються кам'яним накидом 4, утворюючи банкет. Далі встановлюють похилі або вертикальні лицьові плити 5 з льодоруйнуючим напівпірамідальним конструктивним елементом переривчастого типу 6 і виконують зворотну засипку 8. Зверху встановлюють монолітну хвилевідбійну стінку 7. У безльодові періоди лицьові плити 5 будуть сприймати хвильове навантаження від дії штормів від трьох румбів. При цьому льодоруйнуючий напівпірамідальний конструктивний елемент переривчастого типу 6, розташований на лицьовій плиті 5 з певним кроком, буде сприяти розсіюванню хвильової енергії, що приведе до зменшення хвильового навантаження. В зимові періоди при силовому впливі рівних льодових полів їх руйнування буде відбуватися не тільки по лінії, паралельній споруді, а також по лінії, перпендикулярній до берега між льодоруйнуючими напівпірамідальними конструктивними елементами переривчастого типу 6. Руйнування льодових полів відбувається за рахунок вигину льоду при наповзанні на укіс. При цьому перед спорудами буде утворюватися буферна зона з уламків льоду, що буде сприяти зменшенню льодових навантажень. Лицьові плити 5, сприймаючи на себе хвильові і льодові навантаження, передають їх через палю 1 на ґрунтову основу. Опорна рама 2, замонолічена бетоном 3 з палею 1, надає палі 1 додаткову жорсткість, збільшуючи стійкість споруди в цілому. Влаштований кам'яний банкет 4 запобігає від розмиву ґрунту основи течіями і вітровими хвилями, а також від роботи гвинтів суден. Крім цього, кам'яний банкет виконує і роль контрфільтра. Монолітна хвилевідбійна стінка 7 перешкоджає виповзанню льоду на територію, яку захищає. Така конструкція може успішно 1 UA 113315 U 5 застосовуватися на слабких ґрунтах основи і при великих вертикальних і горизонтальних навантаженнях. Джерела інформації: 1. Смирнова Т.Г. Берегозащитные сооружения /Смирнова Т.Г., Правдивец Ю.П., Смирнов Г.Н. - М.: Изд-во АСВ, 2002. - С. 144. 2. Смирнова Т.Г. Берегозащитные сооружения /Смирнова Т Г., Правдивец Ю.П., Смирнов Г.Н. - М.: Изд-во АСВ, 2002. - С. 159. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Берегозахисна споруда, що містить палі і кам'яний накид, яка відрізняється тим, що берегозахисна споруда містить лицьові плити з льодоруйнуючими напівпірамідальними конструктивними елементами переривчастого типу, які розташовані на опорних рамах, замонолічених з палями. 2. Берегозахисна споруда за п. 1, яка відрізняється тим, що лицьові плити можуть бути розташовані як у похилому, так і у вертикальному положенні. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
