Фільтрувальний респіратор

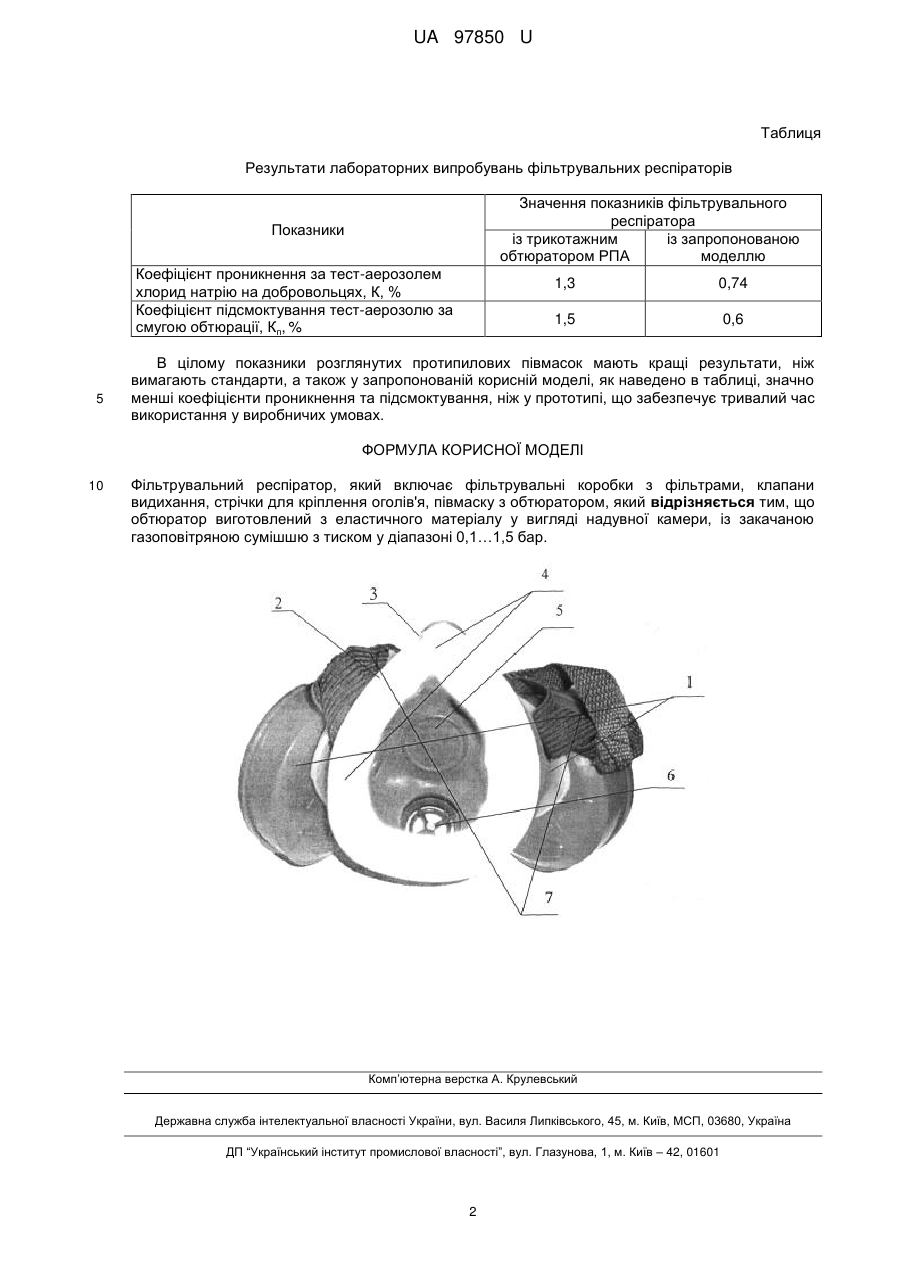

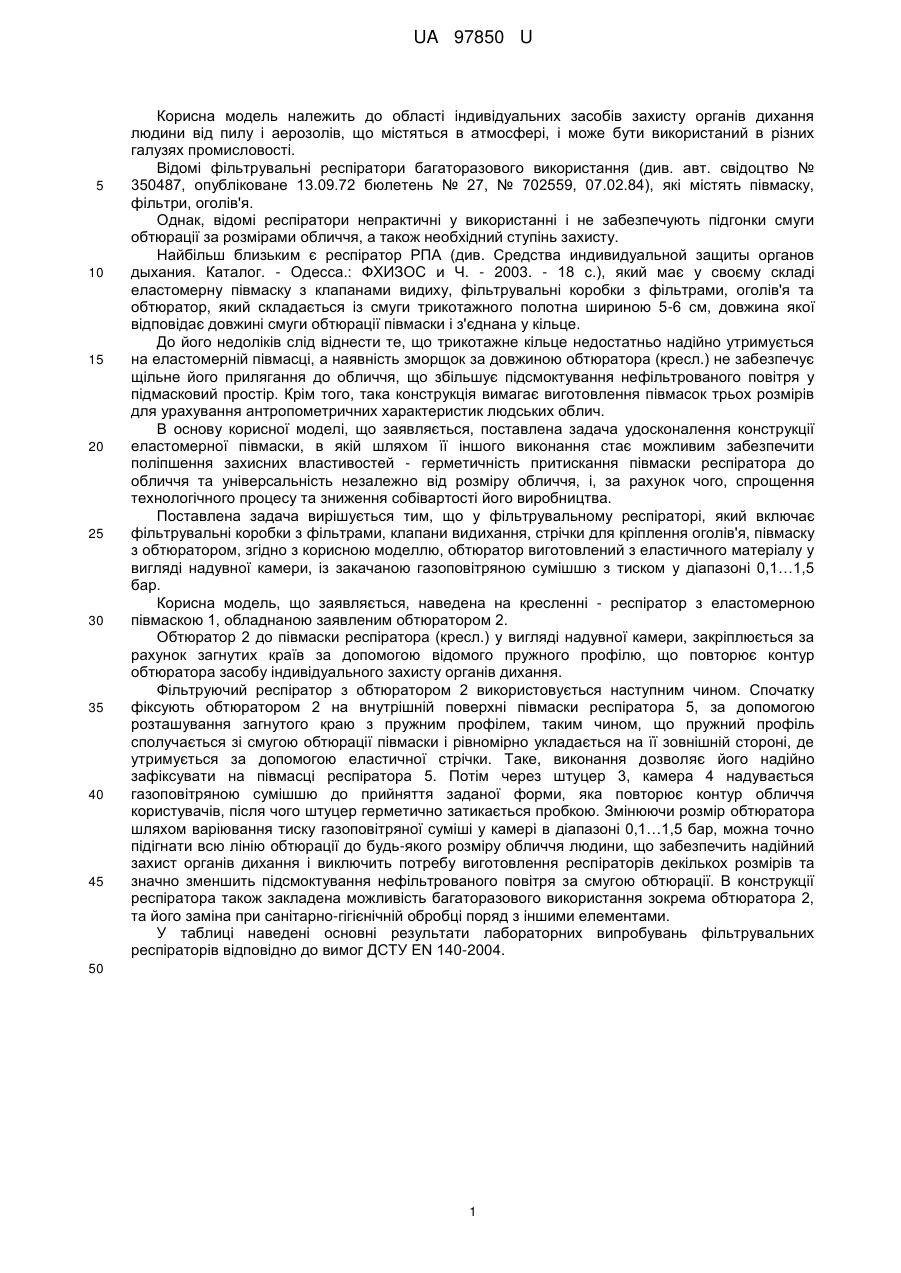

Реферат: Фільтрувальний респіратор, який включає фільтрувальні коробки з фільтрами, клапани видихання, стрічки для кріплення оголів'я, півмаску з обтюратором. Обтюратор виготовлений з еластичного матеріалу у вигляді надувної камери, із закачаною газоповітряною сумішшю з тиском у діапазоні 0,1…1,5 бар. UA 97850 U (54) ФІЛЬТРУВАЛЬНИЙ РЕСПІРАТОР UA 97850 U UA 97850 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області індивідуальних засобів захисту органів дихання людини від пилу і аерозолів, що містяться в атмосфері, і може бути використаний в різних галузях промисловості. Відомі фільтрувальні респіратори багаторазового використання (див. авт. свідоцтво № 350487, опубліковане 13.09.72 бюлетень № 27, № 702559, 07.02.84), які містять півмаску, фільтри, оголів'я. Однак, відомі респіратори непрактичні у використанні і не забезпечують підгонки смуги обтюрації за розмірами обличчя, а також необхідний ступінь захисту. Найбільш близьким є респіратор РПА (див. Средства индивидуальной защиты органов дыхания. Каталог. - Одесса.: ФХИЗОС и Ч. - 2003. - 18 с.), який має у своєму складі еластомерну півмаску з клапанами видиху, фільтрувальні коробки з фільтрами, оголів'я та обтюратор, який складається із смуги трикотажного полотна шириною 5-6 см, довжина якої відповідає довжині смуги обтюрації півмаски і з'єднана у кільце. До його недоліків слід віднести те, що трикотажне кільце недостатньо надійно утримується на еластомерній півмасці, а наявність зморщок за довжиною обтюратора (кресл.) не забезпечує щільне його прилягання до обличчя, що збільшує підсмоктування нефільтрованого повітря у підмасковий простір. Крім того, така конструкція вимагає виготовлення півмасок трьох розмірів для урахування антропометричних характеристик людських облич. В основу корисної моделі, що заявляється, поставлена задача удосконалення конструкції еластомерної півмаски, в якій шляхом її іншого виконання стає можливим забезпечити поліпшення захисних властивостей - герметичність притискання півмаски респіратора до обличчя та універсальність незалежно від розміру обличчя, і, за рахунок чого, спрощення технологічного процесу та зниження собівартості його виробництва. Поставлена задача вирішується тим, що у фільтрувальному респіраторі, який включає фільтрувальні коробки з фільтрами, клапани видихання, стрічки для кріплення оголів'я, півмаску з обтюратором, згідно з корисною моделлю, обтюратор виготовлений з еластичного матеріалу у вигляді надувної камери, із закачаною газоповітряною сумішшю з тиском у діапазоні 0,1…1,5 бар. Корисна модель, що заявляється, наведена на кресленні - респіратор з еластомерною півмаскою 1, обладнаною заявленим обтюратором 2. Обтюратор 2 до півмаски респіратора (кресл.) у вигляді надувної камери, закріплюється за рахунок загнутих країв за допомогою відомого пружного профілю, що повторює контур обтюратора засобу індивідуального захисту органів дихання. Фільтруючий респіратор з обтюратором 2 використовується наступним чином. Спочатку фіксують обтюратором 2 на внутрішній поверхні півмаски респіратора 5, за допомогою розташування загнутого краю з пружним профілем, таким чином, що пружний профіль сполучається зі смугою обтюрації півмаски і рівномірно укладається на її зовнішній стороні, де утримується за допомогою еластичної стрічки. Таке, виконання дозволяє його надійно зафіксувати на півмасці респіратора 5. Потім через штуцер 3, камера 4 надувається газоповітряною сумішшю до прийняття заданої форми, яка повторює контур обличчя користувачів, після чого штуцер герметично затикається пробкою. Змінюючи розмір обтюратора шляхом варіювання тиску газоповітряної суміші у камері в діапазоні 0,1…1,5 бар, можна точно підігнати всю лінію обтюрації до будь-якого розміру обличчя людини, що забезпечить надійний захист органів дихання і виключить потребу виготовлення респіраторів декількох розмірів та значно зменшить підсмоктування нефільтрованого повітря за смугою обтюрації. В конструкції респіратора також закладена можливість багаторазового використання зокрема обтюратора 2, та його заміна при санітарно-гігієнічній обробці поряд з іншими елементами. У таблиці наведені основні результати лабораторних випробувань фільтрувальних респіраторів відповідно до вимог ДСТУ EN 140-2004. 50 1 UA 97850 U Таблиця Результати лабораторних випробувань фільтрувальних респіраторів Значення показників фільтрувального респіратора із трикотажним із запропонованою обтюратором РПА моделлю Показники Коефіцієнт проникнення за тест-аерозолем хлорид натрію на добровольцях, К, % Коефіцієнт підсмоктування тест-аерозолю за смугою обтюрації, Кп, % 5 1,3 0,74 1,5 0,6 В цілому показники розглянутих протипилових півмасок мають кращі результати, ніж вимагають стандарти, а також у запропонованій корисній моделі, як наведено в таблиці, значно менші коефіцієнти проникнення та підсмоктування, ніж у прототипі, що забезпечує тривалий час використання у виробничих умовах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Фільтрувальний респіратор, який включає фільтрувальні коробки з фільтрами, клапани видихання, стрічки для кріплення оголів'я, півмаску з обтюратором, який відрізняється тим, що обтюратор виготовлений з еластичного матеріалу у вигляді надувної камери, із закачаною газоповітряною сумішшю з тиском у діапазоні 0,1…1,5 бар. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
