Пристрій для групування та укладання штучних вантажів прямокутної форми в транспортну тару

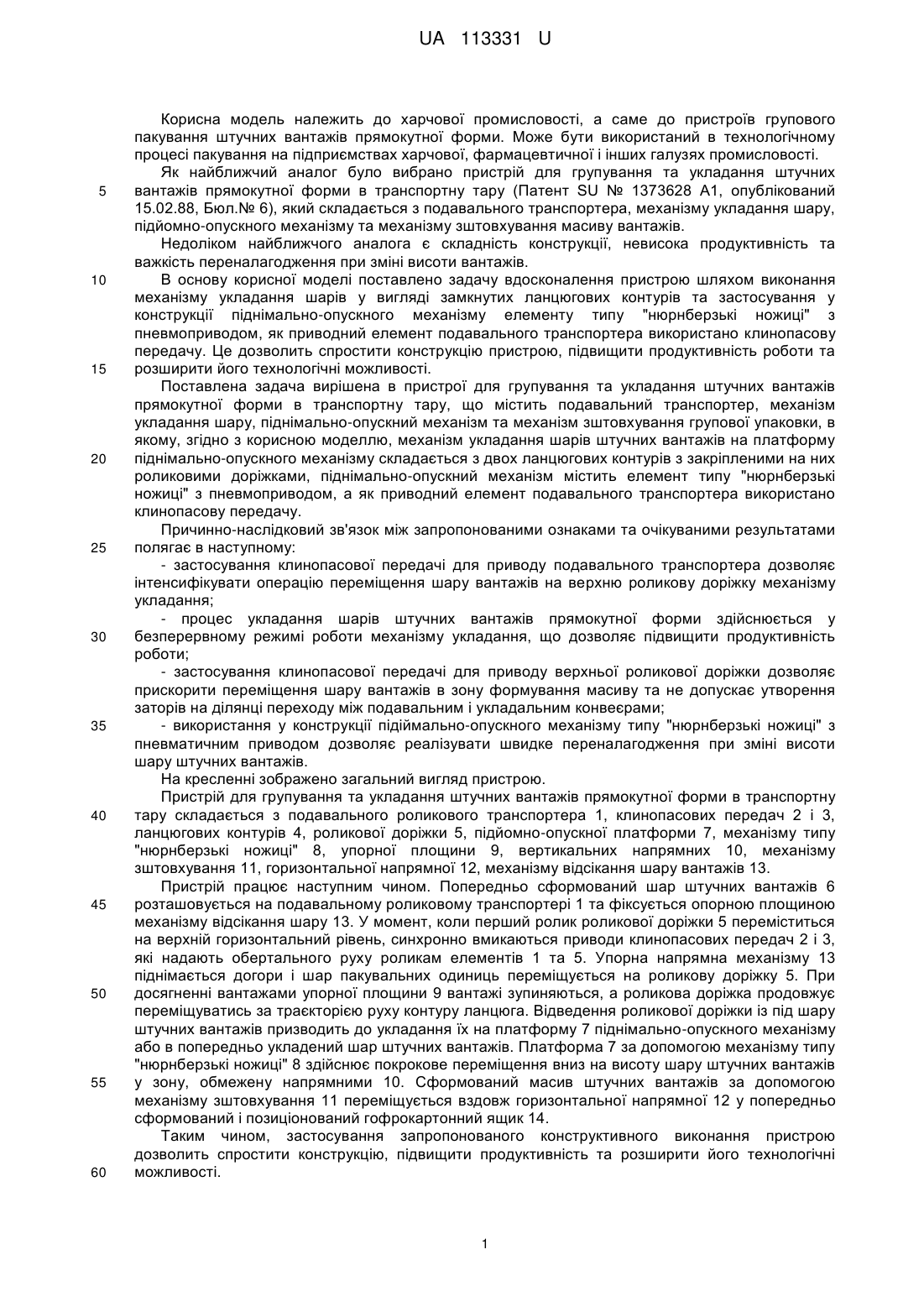

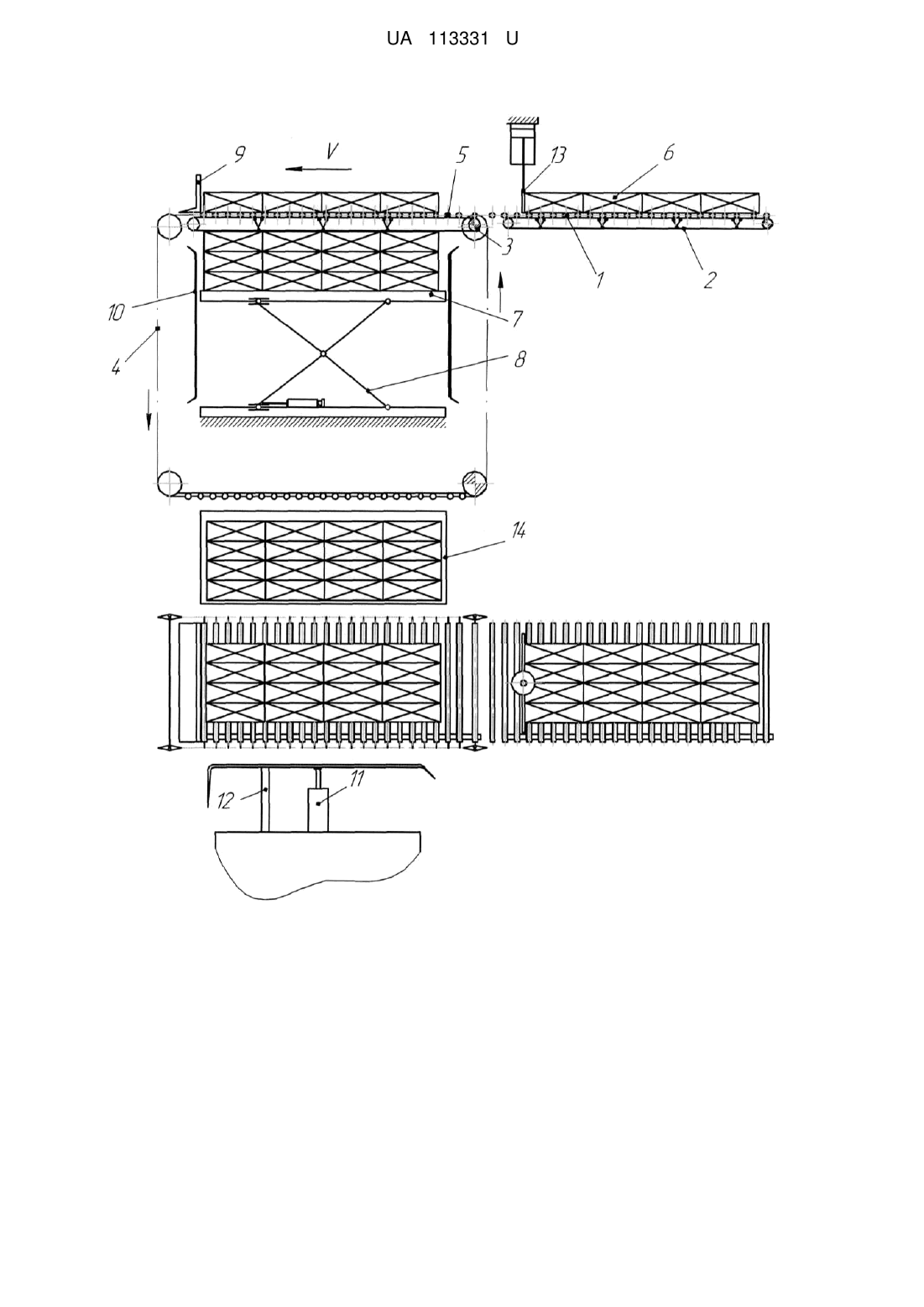

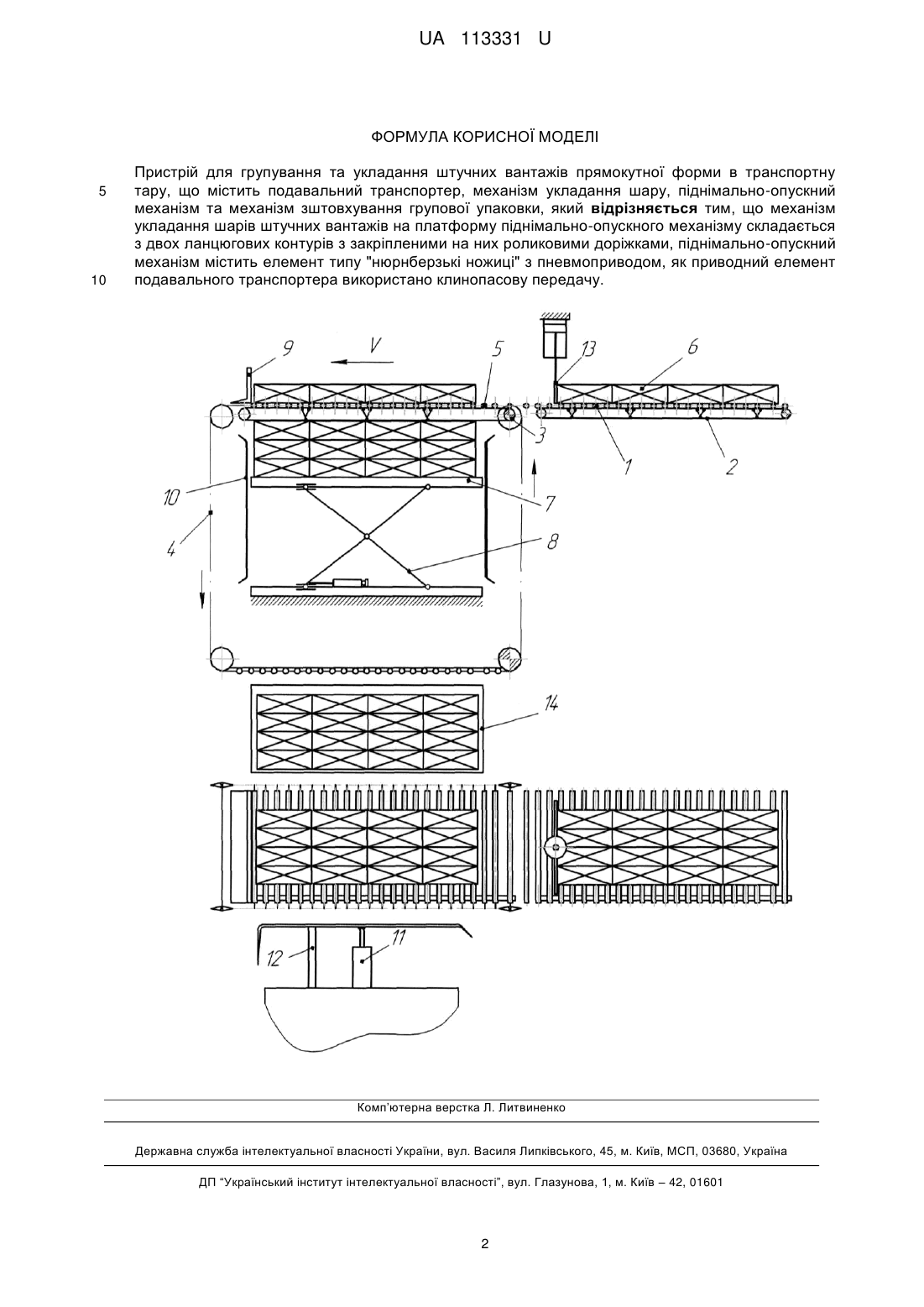

Реферат: Пристрій для групування та укладання штучних вантажів прямокутної форми в транспортну тару містить подавальний транспортер, механізм укладання шару, піднімально-опускний механізм та механізм зштовхування групової упаковки. При цьому механізм укладання шарів штучних вантажів на платформу піднімально-опускного механізму складається з двох ланцюгових контурів з закріпленими на них роликовими доріжками, піднімально-опускний механізм містить елемент типу "нюрнберзькі ножиці" з пневмоприводом, як приводний елемент подавального транспортера використано клинопасову передачу. UA 113331 U (12) UA 113331 U UA 113331 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до харчової промисловості, а саме до пристроїв групового пакування штучних вантажів прямокутної форми. Може бути використаний в технологічному процесі пакування на підприємствах харчової, фармацевтичної і інших галузях промисловості. Як найближчий аналог було вибрано пристрій для групування та укладання штучних вантажів прямокутної форми в транспортну тару (Патент SU № 1373628 А1, опублікований 15.02.88, Бюл.№ 6), який складається з подавального транспортера, механізму укладання шару, підйомно-опускного механізму та механізму зштовхування масиву вантажів. Недоліком найближчого аналога є складність конструкції, невисока продуктивність та важкість переналагодження при зміні висоти вантажів. В основу корисної моделі поставлено задачу вдосконалення пристрою шляхом виконання механізму укладання шарів у вигляді замкнутих ланцюгових контурів та застосування у конструкції піднімально-опускного механізму елементу типу "нюрнберзькі ножиці" з пневмоприводом, як приводний елемент подавального транспортера використано клинопасову передачу. Це дозволить спростити конструкцію пристрою, підвищити продуктивність роботи та розширити його технологічні можливості. Поставлена задача вирішена в пристрої для групування та укладання штучних вантажів прямокутної форми в транспортну тару, що містить подавальний транспортер, механізм укладання шару, піднімально-опускний механізм та механізм зштовхування групової упаковки, в якому, згідно з корисною моделлю, механізм укладання шарів штучних вантажів на платформу піднімально-опускного механізму складається з двох ланцюгових контурів з закріпленими на них роликовими доріжками, піднімально-опускний механізм містить елемент типу "нюрнберзькі ножиці" з пневмоприводом, а як приводний елемент подавального транспортера використано клинопасову передачу. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваними результатами полягає в наступному: - застосування клинопасової передачі для приводу подавального транспортера дозволяє інтенсифікувати операцію переміщення шару вантажів на верхню роликову доріжку механізму укладання; - процес укладання шарів штучних вантажів прямокутної форми здійснюється у безперервному режимі роботи механізму укладання, що дозволяє підвищити продуктивність роботи; - застосування клинопасової передачі для приводу верхньої роликової доріжки дозволяє прискорити переміщення шару вантажів в зону формування масиву та не допускає утворення заторів на ділянці переходу між подавальним і укладальним конвеєрами; - використання у конструкції підіймально-опускного механізму типу "нюрнберзькі ножиці" з пневматичним приводом дозволяє реалізувати швидке переналагодження при зміні висоти шару штучних вантажів. На кресленні зображено загальний вигляд пристрою. Пристрій для групування та укладання штучних вантажів прямокутної форми в транспортну тару складається з подавального роликового транспортера 1, клинопасових передач 2 і 3, ланцюгових контурів 4, роликової доріжки 5, підйомно-опускної платформи 7, механізму типу "нюрнберзькі ножиці" 8, упорної площини 9, вертикальних напрямних 10, механізму зштовхування 11, горизонтальної напрямної 12, механізму відсікання шару вантажів 13. Пристрій працює наступним чином. Попередньо сформований шар штучних вантажів 6 розташовується на подавальному роликовому транспортері 1 та фіксується опорною площиною механізму відсікання шару 13. У момент, коли перший ролик роликової доріжки 5 переміститься на верхній горизонтальний рівень, синхронно вмикаються приводи клинопасових передач 2 і 3, які надають обертального руху роликам елементів 1 та 5. Упорна напрямна механізму 13 піднімається догори і шар пакувальних одиниць переміщується на роликову доріжку 5. При досягненні вантажами упорної площини 9 вантажі зупиняються, а роликова доріжка продовжує переміщуватись за траєкторією руху контуру ланцюга. Відведення роликової доріжки із під шару штучних вантажів призводить до укладання їх на платформу 7 піднімально-опускного механізму або в попередньо укладений шар штучних вантажів. Платформа 7 за допомогою механізму типу "нюрнберзькі ножиці" 8 здійснює покрокове переміщення вниз на висоту шару штучних вантажів у зону, обмежену напрямними 10. Сформований масив штучних вантажів за допомогою механізму зштовхування 11 переміщується вздовж горизонтальної напрямної 12 у попередньо сформований і позиціонований гофрокартонний ящик 14. Таким чином, застосування запропонованого конструктивного виконання пристрою дозволить спростити конструкцію, підвищити продуктивність та розширити його технологічні можливості. 1 UA 113331 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для групування та укладання штучних вантажів прямокутної форми в транспортну тару, що містить подавальний транспортер, механізм укладання шару, піднімально-опускний механізм та механізм зштовхування групової упаковки, який відрізняється тим, що механізм укладання шарів штучних вантажів на платформу піднімально-опускного механізму складається з двох ланцюгових контурів з закріпленими на них роликовими доріжками, піднімально-опускний механізм містить елемент типу "нюрнберзькі ножиці" з пневмоприводом, як приводний елемент подавального транспортера використано клинопасову передачу. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
