Плодознімач

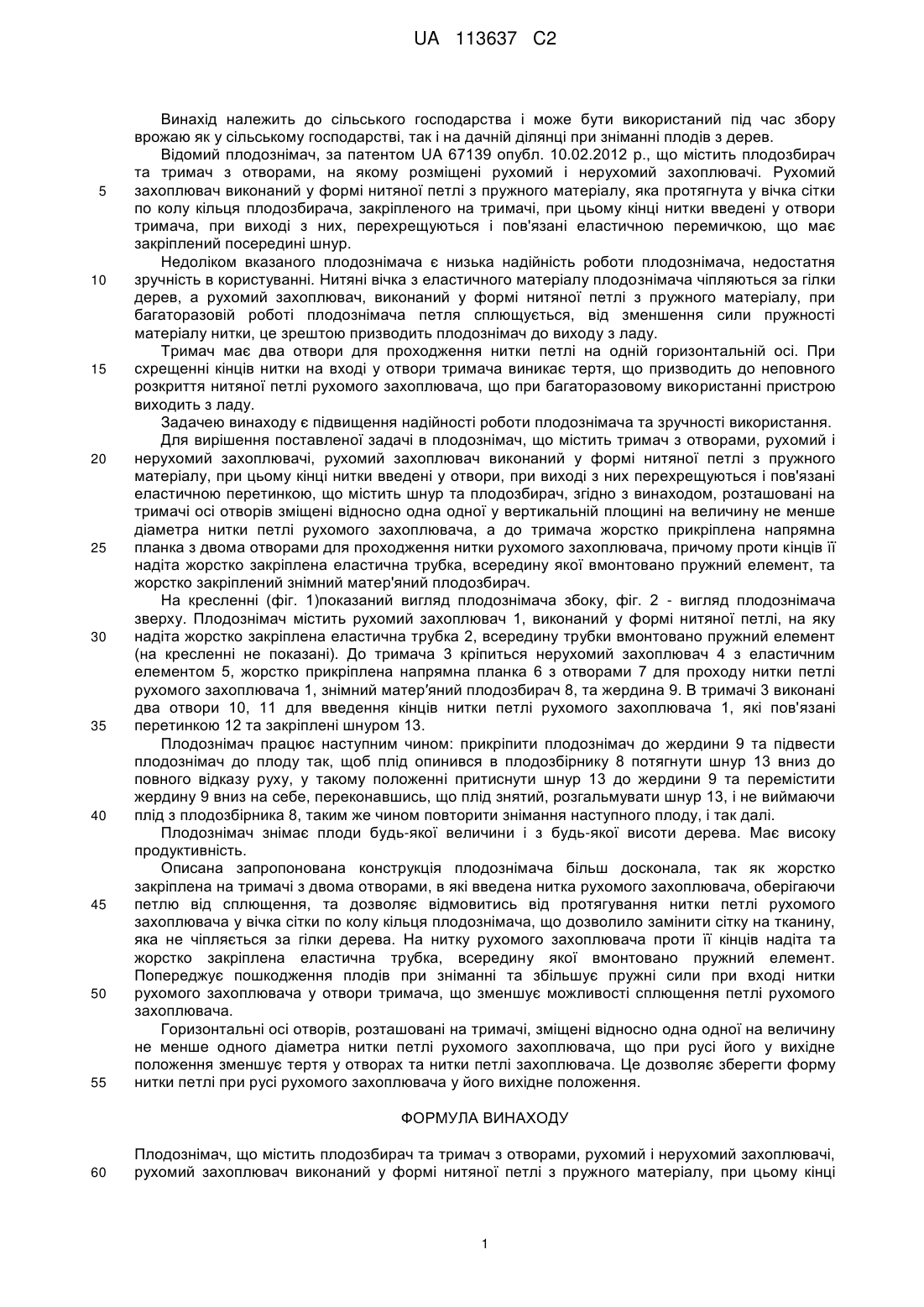

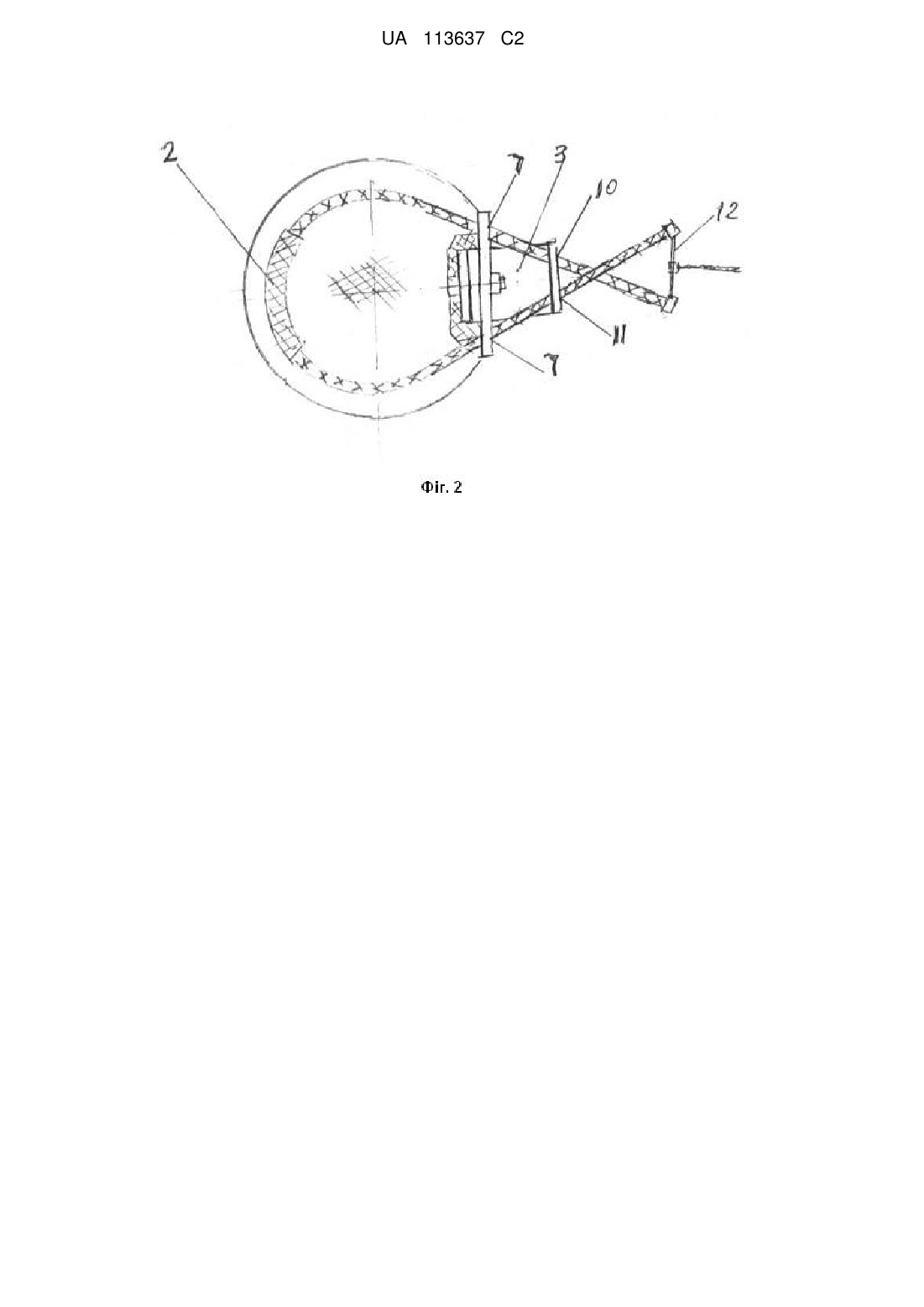

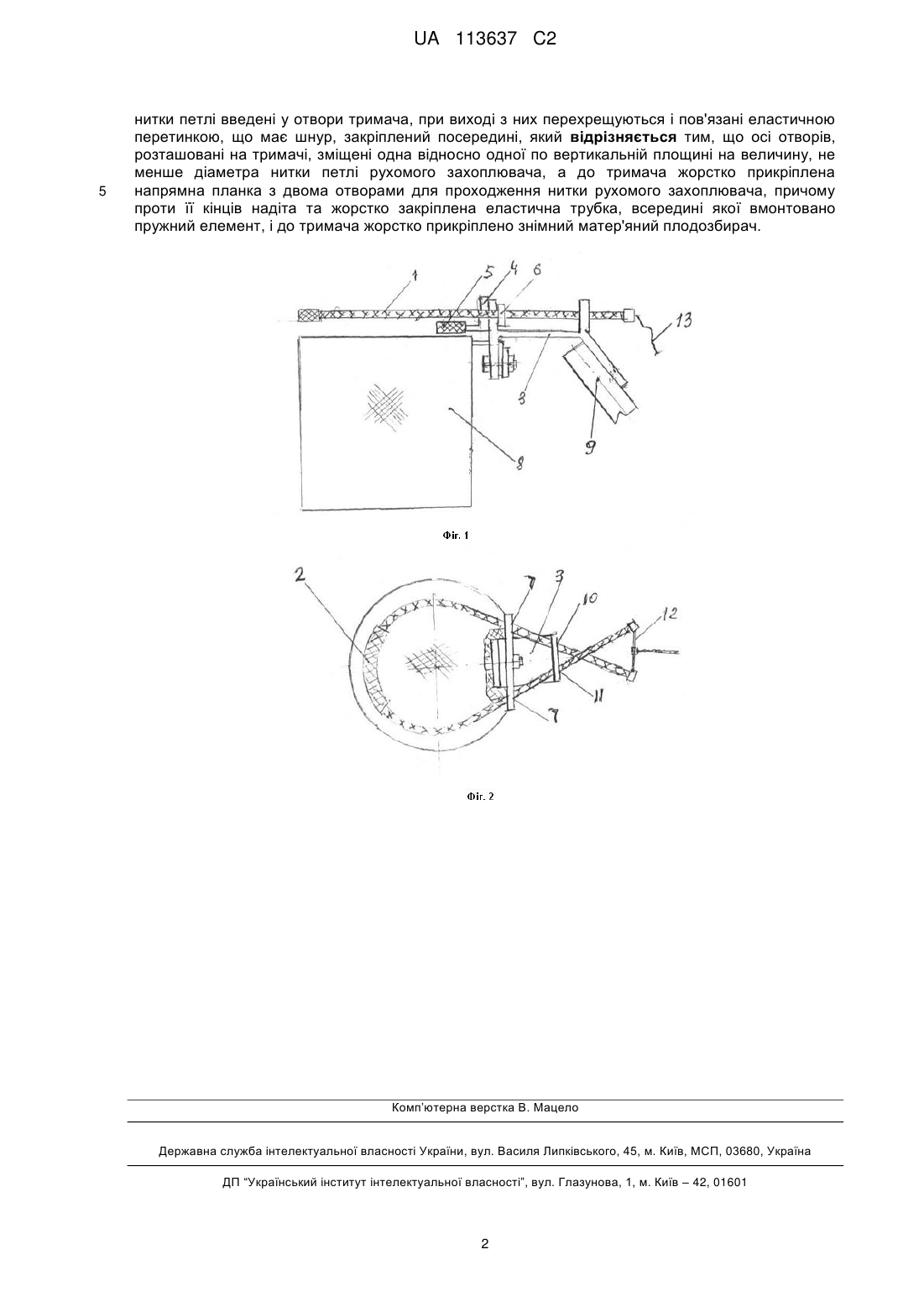

Реферат: Винахід належить до сільськогосподарської техніки і може бути використаний під час збору врожаю при зніманні плодів з дерев яблук, груш, вишень як у фруктових садах, так і на дачних ділянках. Плодознімач містить плодозбирач та тримач з отворами, рухомий і нерухомий захоплювачі, рухомий захоплювач виконаний у формі нитяної петлі з пружного матеріалу, при цьому кінці нитки петлі введені у отвори тримача, при виході з них перехрещуються і пов'язані еластичною перетинкою, що має шнур, закріплений посередині. Осі отворів, розташовані на тримачі, зміщені одна відносно одної по вертикальній площині на величину, не менше діаметра нитки петлі рухомого захоплювача, а до тримача жорстко прикріплена напрямна планка з двома отворами для проходження нитки рухомого захоплювача, причому проти її кінців надіта та жорстко закріплена еластична трубка, всередині якої вмонтовано пружний елемент, і до тримача жорстко прикріплено знімний матер'яний плодозбирач. Технічним результатом є підвищення надійності роботи плодознімача та зручність його використання. UA 113637 C2 (12) UA 113637 C2 UA 113637 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільського господарства і може бути використаний під час збору врожаю як у сільському господарстві, так і на дачній ділянці при зніманні плодів з дерев. Відомий плодознімач, за патентом UA 67139 опубл. 10.02.2012 p., що містить плодозбирач та тримач з отворами, на якому розміщені рухомий і нерухомий захоплювачі. Рухомий захоплювач виконаний у формі нитяної петлі з пружного матеріалу, яка протягнута у вічка сітки по колу кільця плодозбирача, закріпленого на тримачі, при цьому кінці нитки введені у отвори тримача, при виході з них, перехрещуються і пов'язані еластичною перемичкою, що має закріплений посередині шнур. Недоліком вказаного плодознімача є низька надійність роботи плодознімача, недостатня зручність в користуванні. Нитяні вічка з еластичного матеріалу плодознімача чіпляються за гілки дерев, а рухомий захоплювач, виконаний у формі нитяної петлі з пружного матеріалу, при багаторазовій роботі плодознімача петля сплющується, від зменшення сили пружності матеріалу нитки, це зрештою призводить плодознімач до виходу з ладу. Тримач має два отвори для проходження нитки петлі на одній горизонтальній осі. При схрещенні кінців нитки на вході у отвори тримача виникає тертя, що призводить до неповного розкриття нитяної петлі рухомого захоплювача, що при багаторазовому використанні пристрою виходить з ладу. Задачею винаходу є підвищення надійності роботи плодознімача та зручності використання. Для вирішення поставленої задачі в плодознімач, що містить тримач з отворами, рухомий і нерухомий захоплювачі, рухомий захоплювач виконаний у формі нитяної петлі з пружного матеріалу, при цьому кінці нитки введені у отвори, при виході з них перехрещуються і пов'язані еластичною перетинкою, що містить шнур та плодозбирач, згідно з винаходом, розташовані на тримачі осі отворів зміщені відносно одна одної у вертикальній площині на величину не менше діаметра нитки петлі рухомого захоплювача, а до тримача жорстко прикріплена напрямна планка з двома отворами для проходження нитки рухомого захоплювача, причому проти кінців її надіта жорстко закріплена еластична трубка, всередину якої вмонтовано пружний елемент, та жорстко закріплений знімний матер'яний плодозбирач. На кресленні (фіг. 1)показаний вигляд плодознімача збоку, фіг. 2 - вигляд плодознімача зверху. Плодознімач містить рухомий захоплювач 1, виконаний у формі нитяної петлі, на яку надіта жорстко закріплена еластична трубка 2, всередину трубки вмонтовано пружний елемент (на кресленні не показані). До тримача 3 кріпиться нерухомий захоплювач 4 з еластичним елементом 5, жорстко прикріплена напрямна планка 6 з отворами 7 для проходу нитки петлі рухомого захоплювача 1, знімний матер′яний плодозбирач 8, та жердина 9. В тримачі 3 виконані два отвори 10, 11 для введення кінців нитки петлі рухомого захоплювача 1, які пов'язані перетинкою 12 та закріплені шнуром 13. Плодознімач працює наступним чином: прикріпити плодознімач до жердини 9 та підвести плодознімач до плоду так, щоб плід опинився в плодозбірнику 8 потягнути шнур 13 вниз до повного відказу руху, у такому положенні притиснути шнур 13 до жердини 9 та перемістити жердину 9 вниз на себе, переконавшись, що плід знятий, розгальмувати шнур 13, і не виймаючи плід з плодозбірника 8, таким же чином повторити знімання наступного плоду, і так далі. Плодознімач знімає плоди будь-якої величини і з будь-якоївисоти дерева. Має високу продуктивність. Описана запропонована конструкція плодознімача більш досконала, так як жорстко закріплена на тримачі з двома отворами, в які введена нитка рухомого захоплювача, оберігаючи петлю від сплющення, та дозволяє відмовитись від протягування нитки петлі рухомого захоплювача у вічка сітки по колу кільця плодознімача, що дозволило замінити сітку на тканину, яка не чіпляється за гілки дерева. На нитку рухомого захоплювача проти її кінців надіта та жорстко закріплена еластична трубка, всередину якої вмонтовано пружний елемент. Попереджує пошкодження плодів при зніманні та збільшує пружні сили при вході нитки рухомого захоплювача у отвори тримача, що зменшує можливості сплющення петлі рухомого захоплювача. Горизонтальні осі отворів, розташовані на тримачі, зміщені відносно одна одної на величину не менше одного діаметра нитки петлі рухомого захоплювача, що при русі його у вихідне положення зменшує тертя у отворах та нитки петлі захоплювача. Це дозволяє зберегти форму нитки петлі при русі рухомого захоплювача у його вихідне положення. ФОРМУЛА ВИНАХОДУ 60 Плодознімач, що містить плодозбирач та тримач з отворами, рухомий і нерухомий захоплювачі, рухомий захоплювач виконаний у формі нитяної петлі з пружного матеріалу, при цьому кінці 1 UA 113637 C2 5 нитки петлі введені у отвори тримача, при виході з них перехрещуються і пов'язані еластичною перетинкою, що має шнур, закріплений посередині, який відрізняється тим, що осі отворів, розташовані на тримачі, зміщені одна відносно одної по вертикальній площині на величину, не менше діаметра нитки петлі рухомого захоплювача, а до тримача жорстко прикріплена напрямна планка з двома отворами для проходження нитки рухомого захоплювача, причому проти її кінців надіта та жорстко закріплена еластична трубка, всередині якої вмонтовано пружний елемент, і до тримача жорстко прикріплено знімний матер'яний плодозбирач. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
