Плодознімач

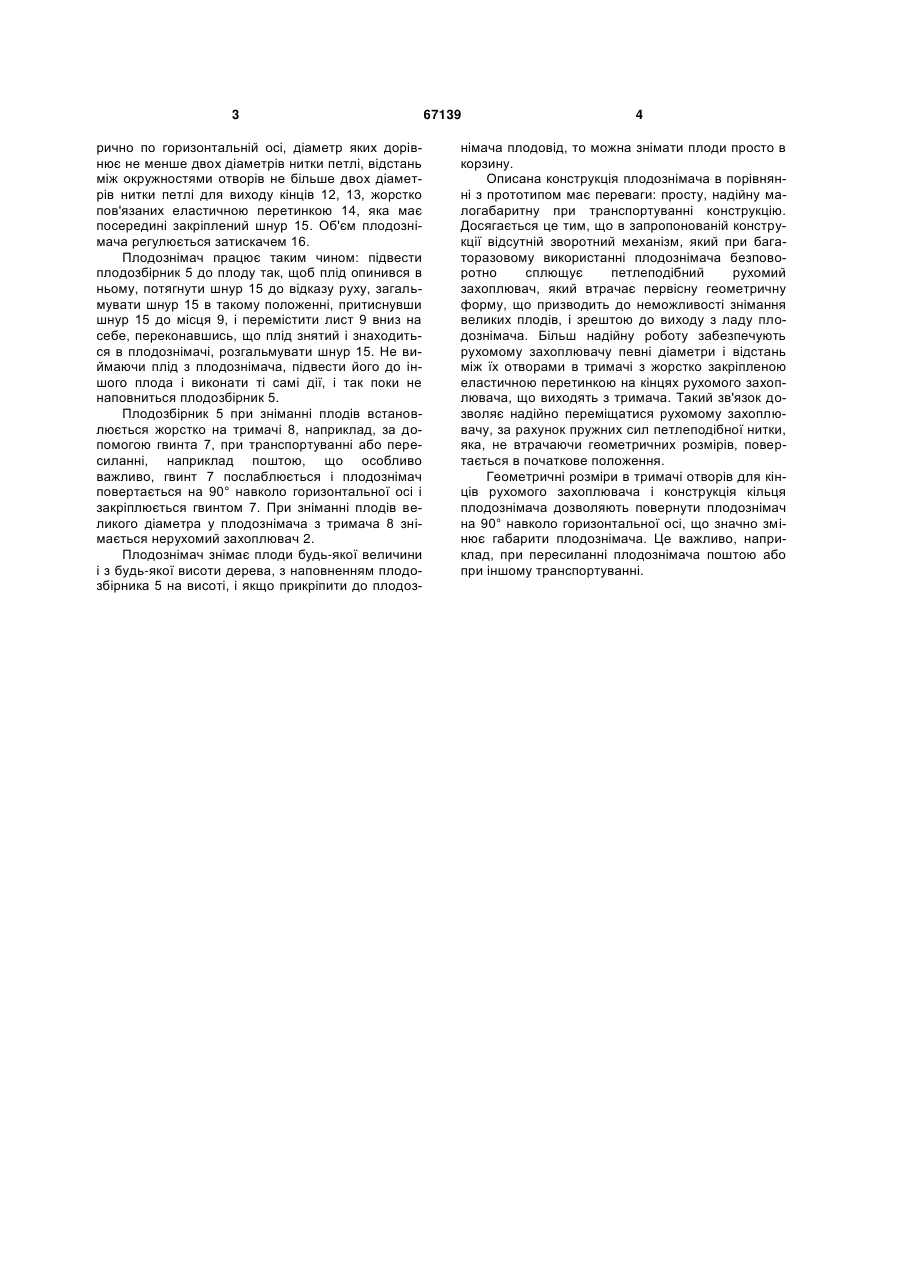

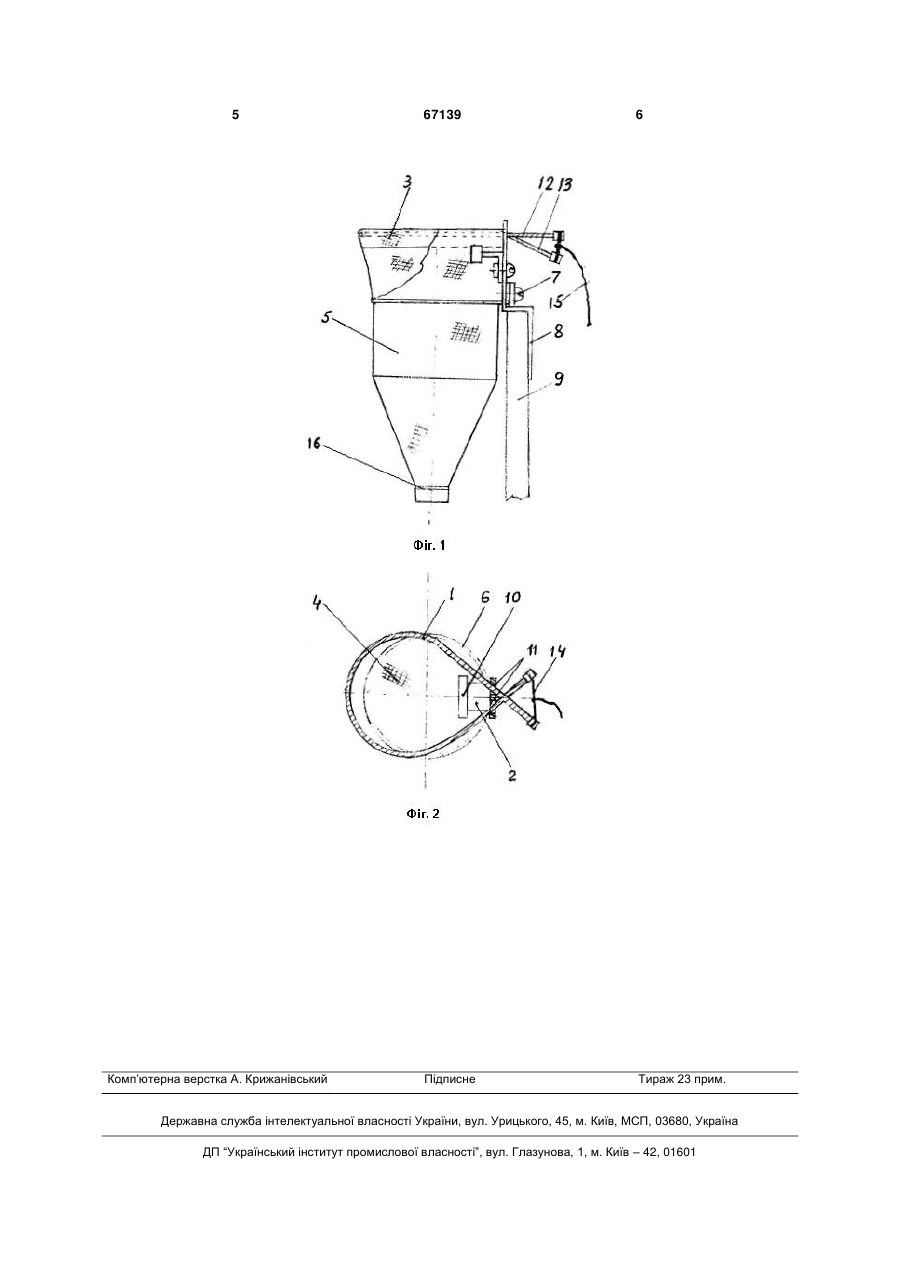

Плодознімач, що містить тримач з отворами, на якому розміщені рухомий і знімний нерухомий захоплювачі, рухомий захоплювач виконаний у формі нитяної петлі з пружного матеріалу, яка протягнута у вічка сітки по колу кільця плодозбір 3 рично по горизонтальній осі, діаметр яких дорівнює не менше двох діаметрів нитки петлі, відстань між окружностями отворів не більше двох діаметрів нитки петлі для виходу кінців 12, 13, жорстко пов'язаних еластичною перетинкою 14, яка має посередині закріплений шнур 15. Об'єм плодознімача регулюється затискачем 16. Плодознімач працює таким чином: підвести плодозбірник 5 до плоду так, щоб плід опинився в ньому, потягнути шнур 15 до відказу руху, загальмувати шнур 15 в такому положенні, притиснувши шнур 15 до місця 9, і перемістити лист 9 вниз на себе, переконавшись, що плід знятий і знаходиться в плодознімачі, розгальмувати шнур 15. Не виймаючи плід з плодознімача, підвести його до іншого плода і виконати ті самі дії, і так поки не наповниться плодозбірник 5. Плодозбірник 5 при зніманні плодів встановлюється жорстко на тримачі 8, наприклад, за допомогою гвинта 7, при транспортуванні або пересиланні, наприклад поштою, що особливо важливо, гвинт 7 послаблюється і плодознімач повертається на 90° навколо горизонтальної осі і закріплюється гвинтом 7. При зніманні плодів великого діаметра у плодознімача з тримача 8 знімається нерухомий захоплювач 2. Плодознімач знімає плоди будь-якої величини і з будь-якої висоти дерева, з наповненням плодозбірника 5 на висоті, і якщо прикріпити до плодоз 67139 4 німача плодовід, то можна знімати плоди просто в корзину. Описана конструкція плодознімача в порівнянні з прототипом має переваги: просту, надійну малогабаритну при транспортуванні конструкцію. Досягається це тим, що в запропонованій конструкції відсутній зворотний механізм, який при багаторазовому використанні плодознімача безповоротно сплющує петлеподібний рухомий захоплювач, який втрачає первісну геометричну форму, що призводить до неможливості знімання великих плодів, і зрештою до виходу з ладу плодознімача. Більш надійну роботу забезпечують рухомому захоплювачу певні діаметри і відстань між їх отворами в тримачі з жорстко закріпленою еластичною перетинкою на кінцях рухомого захоплювача, що виходять з тримача. Такий зв'язок дозволяє надійно переміщатися рухомому захоплювачу, за рахунок пружних сил петлеподібної нитки, яка, не втрачаючи геометричних розмірів, повертається в початкове положення. Геометричні розміри в тримачі отворів для кінців рухомого захоплювача і конструкція кільця плодознімача дозволяють повернути плодознімач на 90° навколо горизонтальної осі, що значно змінює габарити плодознімача. Це важливо, наприклад, при пересиланні плодознімача поштою або при іншому транспортуванні. 5 Комп’ютерна верстка А. Крижанівський 67139 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
