Оперативний спосіб визначення часу розвитку пожежі в приміщенні

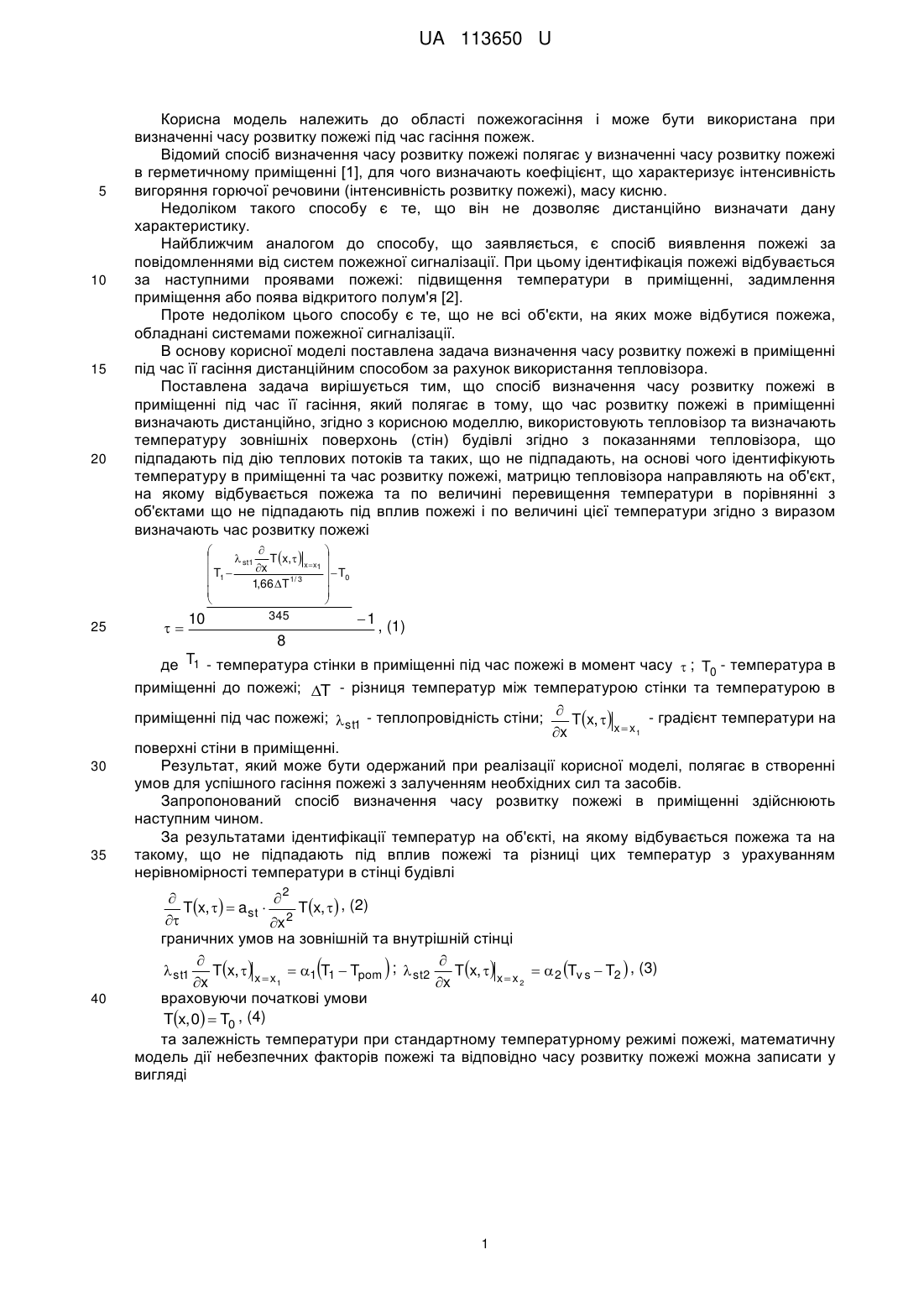

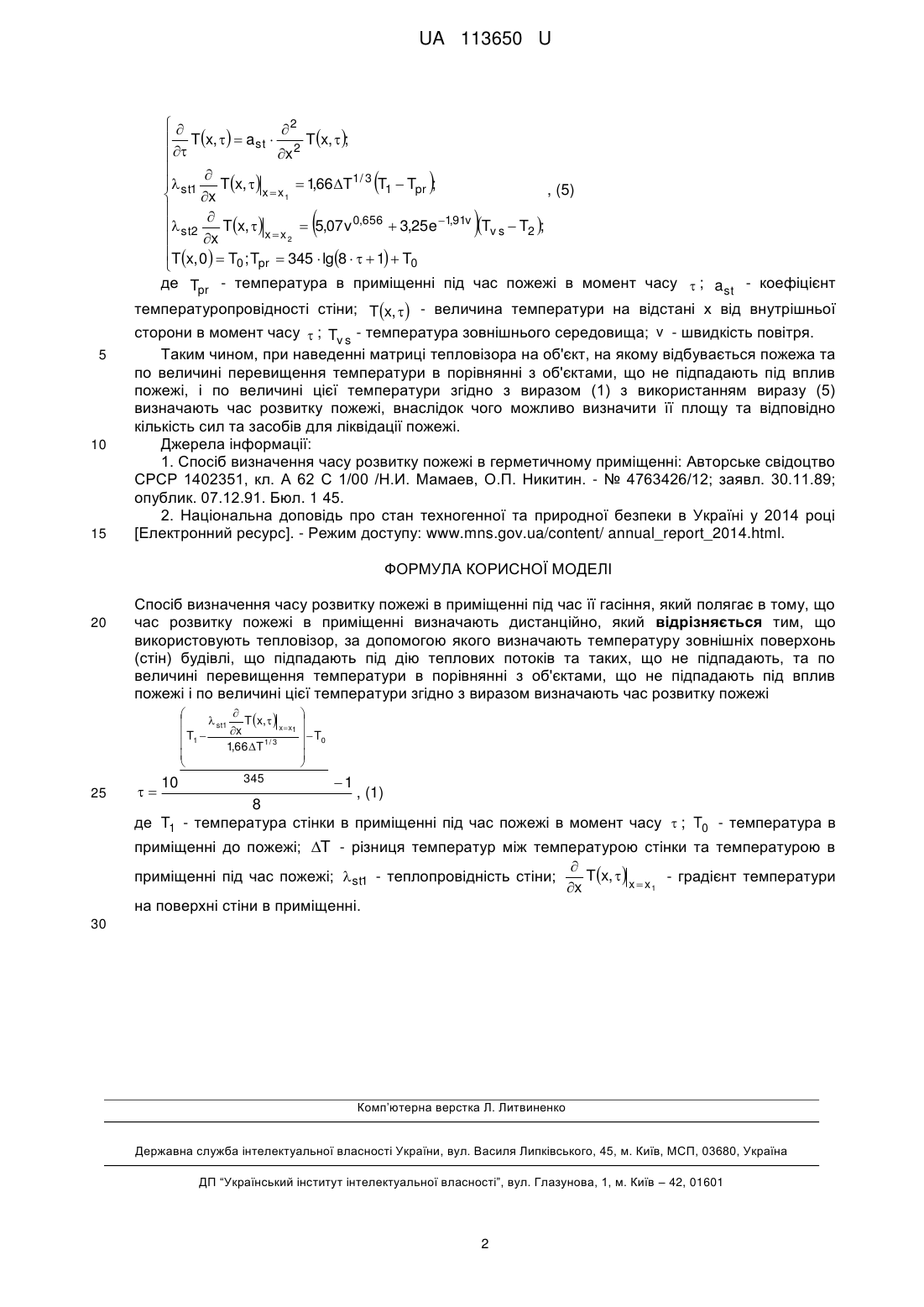

Реферат: Спосіб визначення часу розвитку пожежі в приміщенні під час її гасіння полягає в тому, що час розвитку пожежі в приміщенні визначають дистанційно за допомогою тепловізора, яким визначають температуру зовнішніх поверхонь (стін) будівлі, що підпадають під дію теплових потоків та таких, що не підпадають, та по величині перевищення температури в порівнянні з об'єктами, що не підпадають під вплив пожежі і по величині цієї температури визначають час розвитку пожежі. UA 113650 U (54) ОПЕРАТИВНИЙ СПОСІБ ВИЗНАЧЕННЯ ЧАСУ РОЗВИТКУ ПОЖЕЖІ В ПРИМІЩЕННІ UA 113650 U UA 113650 U 5 10 15 20 25 30 35 Корисна модель належить до області пожежогасіння і може бути використана при визначенні часу розвитку пожежі під час гасіння пожеж. Відомий спосіб визначення часу розвитку пожежі полягає у визначенні часу розвитку пожежі в герметичному приміщенні [1], для чого визначають коефіцієнт, що характеризує інтенсивність вигоряння горючої речовини (інтенсивність розвитку пожежі), масу кисню. Недоліком такого способу є те, що він не дозволяє дистанційно визначати дану характеристику. Найближчим аналогом до способу, що заявляється, є спосіб виявлення пожежі за повідомленнями від систем пожежної сигналізації. При цьому ідентифікація пожежі відбувається за наступними проявами пожежі: підвищення температури в приміщенні, задимлення приміщення або поява відкритого полум'я [2]. Проте недоліком цього способу є те, що не всі об'єкти, на яких може відбутися пожежа, обладнані системами пожежної сигналізації. В основу корисної моделі поставлена задача визначення часу розвитку пожежі в приміщенні під час її гасіння дистанційним способом за рахунок використання тепловізора. Поставлена задача вирішується тим, що спосіб визначення часу розвитку пожежі в приміщенні під час її гасіння, який полягає в тому, що час розвитку пожежі в приміщенні визначають дистанційно, згідно з корисною моделлю, використовують тепловізор та визначають температуру зовнішніх поверхонь (стін) будівлі згідно з показаннями тепловізора, що підпадають під дію теплових потоків та таких, що не підпадають, на основі чого ідентифікують температуру в приміщенні та час розвитку пожежі, матрицю тепловізора направляють на об'єкт, на якому відбувається пожежа та по величині перевищення температури в порівнянні з об'єктами що не підпадають під вплив пожежі і по величині цієї температури згідно з виразом визначають час розвитку пожежі     st1 T x,  x  x  1 x  T1   1,66 T 1/ 3   345 10  1 , (1) 8 де T1 - температура стінки в приміщенні під час пожежі в момент часу  ; T0 - температура в приміщенні до пожежі; T - різниця температур між температурою стінки та температурою в приміщенні під час пожежі; st1 - теплопровідність стіни;  T x,   - градієнт температури на x  x1 x поверхні стіни в приміщенні. Результат, який може бути одержаний при реалізації корисної моделі, полягає в створенні умов для успішного гасіння пожежі з залученням необхідних сил та засобів. Запропонований спосіб визначення часу розвитку пожежі в приміщенні здійснюють наступним чином. За результатами ідентифікації температур на об'єкті, на якому відбувається пожежа та на такому, що не підпадають під вплив пожежі та різниці цих температур з урахуванням нерівномірності температури в стінці будівлі  2 Tx,   a st  Tx,  , (2)  x 2 граничних умов на зовнішній та внутрішній стінці    st1 T x,   x  x  1 T1  Tpom ;  st2 T x,   x  x   2 Tv s  T2  , (3) 1 2 x x враховуючи початкові умови Tx, 0  T0 , (4) та залежність температури при стандартному температурному режимі пожежі, математичну модель дії небезпечних факторів пожежі та відповідно часу розвитку пожежі можна записати у вигляді  40     T0     1 UA 113650 U  2  Tx,   a st  2 Tx, ; x      st1 Tx,   1 66 T1/ 3 T1  Tpr ; , , (5) x  x1  x    st2 Tx,  x  x  5,07 v 0,656  3,25e 1,91v Tv s  T2 ; 2 x  Tx, 0   T0 ; Tpr  345  lg8    1  T0    5 10 15   де Tpr - температура в приміщенні під час пожежі в момент часу  ; ast - коефіцієнт температуропровідності стіни; Tx,  - величина температури на відстані х від внутрішньої сторони в момент часу  ; Tv s - температура зовнішнього середовища; v - швидкість повітря. Таким чином, при наведенні матриці тепловізора на об'єкт, на якому відбувається пожежа та по величині перевищення температури в порівнянні з об'єктами, що не підпадають під вплив пожежі, і по величині цієї температури згідно з виразом (1) з використанням виразу (5) визначають час розвитку пожежі, внаслідок чого можливо визначити її площу та відповідно кількість сил та засобів для ліквідації пожежі. Джерела інформації: 1. Спосіб визначення часу розвитку пожежі в герметичному приміщенні: Авторське свідоцтво СРСР 1402351, кл. А 62 С 1/00 /Н.И. Мамаев, О.П. Никитин. - № 4763426/12; заявл. 30.11.89; опублик. 07.12.91. Бюл. 1 45. 2. Національна доповідь про стан техногенної та природної безпеки в Україні у 2014 році [Електронний ресурс]. - Режим доступу: www.mns.gov.ua/content/ annual_report_2014.html. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Спосіб визначення часу розвитку пожежі в приміщенні під час її гасіння, який полягає в тому, що час розвитку пожежі в приміщенні визначають дистанційно, який відрізняється тим, що використовують тепловізор, за допомогою якого визначають температуру зовнішніх поверхонь (стін) будівлі, що підпадають під дію теплових потоків та таких, що не підпадають, та по величині перевищення температури в порівнянні з об'єктами, що не підпадають під вплив пожежі і по величині цієї температури згідно з виразом визначають час розвитку пожежі     st1 T x,   x  x  1 x  T1   1,66 T 1/ 3   345 10     T0    1 , (1) 8 де T1 - температура стінки в приміщенні під час пожежі в момент часу  ; T0 - температура в приміщенні до пожежі; T - різниця температур між температурою стінки та температурою в  T x,   x  x - градієнт температури приміщенні під час пожежі; st1 - теплопровідність стіни; 1 x на поверхні стіни в приміщенні. 30 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
