Теплообмінник з плаваючою головкою

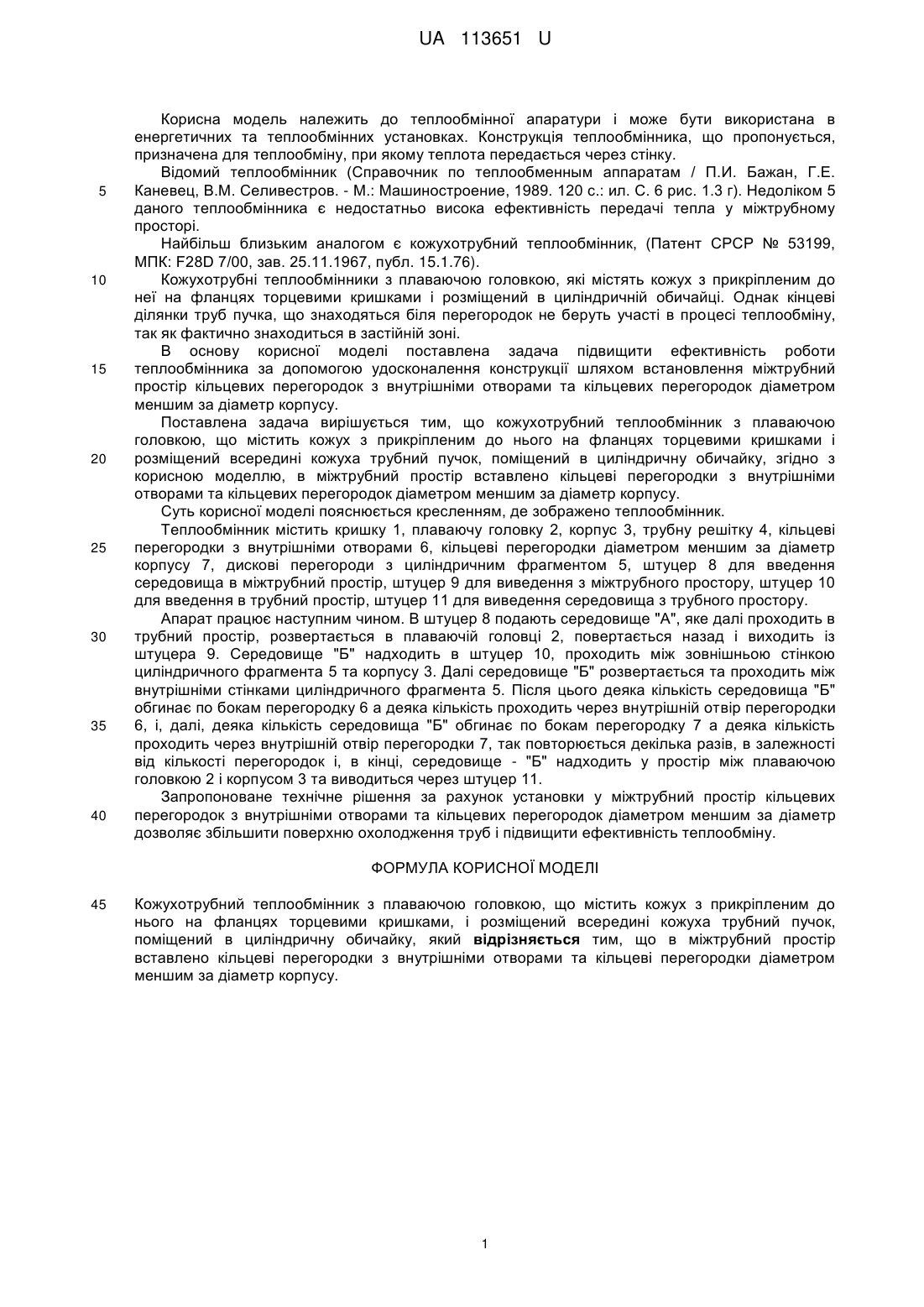

Реферат: Кожухотрубний теплообмінник з плаваючою головкою містить кожух з прикріпленим до нього на фланцях торцевими кришками, і розміщений всередині кожуха трубний пучок, поміщений в циліндричну обичайку. В міжтрубний простір вставлено кільцеві перегородки з внутрішніми отворами та кільцеві перегородки діаметром меншим за діаметр корпусу. UA 113651 U (54) ТЕПЛООБМІННИК З ПЛАВАЮЧОЮ ГОЛОВКОЮ UA 113651 U UA 113651 U 5 10 15 20 25 30 35 40 Корисна модель належить до теплообмінної апаратури і може бути використана в енергетичних та теплообмінних установках. Конструкція теплообмінника, що пропонується, призначена для теплообміну, при якому теплота передається через стінку. Відомий теплообмінник (Справочник по теплообменным аппаратам / П.И. Бажан, Г.Е. Каневец, В.М. Селивестров. - М.: Машиностроение, 1989. 120 с.: ил. С. 6 рис. 1.3 г). Недоліком 5 даного теплообмінника є недостатньо висока ефективність передачі тепла у міжтрубному просторі. Найбільш близьким аналогом є кожухотрубний теплообмінник, (Патент СРСР № 53199, МПК: F28D 7/00, зав. 25.11.1967, публ. 15.1.76). Кожухотрубні теплообмінники з плаваючою головкою, які містять кожух з прикріпленим до неї на фланцях торцевими кришками і розміщений в циліндричній обичайці. Однак кінцеві ділянки труб пучка, що знаходяться біля перегородок не беруть участі в процесі теплообміну, так як фактично знаходиться в застійній зоні. В основу корисної моделі поставлена задача підвищити ефективність роботи теплообмінника за допомогою удосконалення конструкції шляхом встановлення міжтрубний простір кільцевих перегородок з внутрішніми отворами та кільцевих перегородок діаметром меншим за діаметр корпусу. Поставлена задача вирішується тим, що кожухотрубний теплообмінник з плаваючою головкою, що містить кожух з прикріпленим до нього на фланцях торцевими кришками і розміщений всередині кожуха трубний пучок, поміщений в циліндричну обичайку, згідно з корисною моделлю, в міжтрубний простір вставлено кільцеві перегородки з внутрішніми отворами та кільцевих перегородок діаметром меншим за діаметр корпусу. Суть корисної моделі пояснюється кресленням, де зображено теплообмінник. Теплообмінник містить кришку 1, плаваючу головку 2, корпус 3, трубну решітку 4, кільцеві перегородки з внутрішніми отворами 6, кільцеві перегородки діаметром меншим за діаметр корпусу 7, дискові перегороди з циліндричним фрагментом 5, штуцер 8 для введення середовища в міжтрубний простір, штуцер 9 для виведення з міжтрубного простору, штуцер 10 для введення в трубний простір, штуцер 11 для виведення середовища з трубного простору. Апарат працює наступним чином. В штуцер 8 подають середовище "А", яке далі проходить в трубний простір, розвертається в плаваючій головці 2, повертається назад і виходить із штуцера 9. Середовище "Б" надходить в штуцер 10, проходить між зовнішньою стінкою циліндричного фрагмента 5 та корпусу 3. Далі середовище "Б" розвертається та проходить між внутрішніми стінками циліндричного фрагмента 5. Після цього деяка кількість середовища "Б" обгинає по бокам перегородку 6 а деяка кількість проходить через внутрішній отвір перегородки 6, і, далі, деяка кількість середовища "Б" обгинає по бокам перегородку 7 а деяка кількість проходить через внутрішній отвір перегородки 7, так повторюється декілька разів, в залежності від кількості перегородок і, в кінці, середовище - "Б" надходить у простір між плаваючою головкою 2 і корпусом 3 та виводиться через штуцер 11. Запропоноване технічне рішення за рахунок установки у міжтрубний простір кільцевих перегородок з внутрішніми отворами та кільцевих перегородок діаметром меншим за діаметр дозволяє збільшити поверхню охолодження труб і підвищити ефективність теплообміну. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Кожухотрубний теплообмінник з плаваючою головкою, що містить кожух з прикріпленим до нього на фланцях торцевими кришками, і розміщений всередині кожуха трубний пучок, поміщений в циліндричну обичайку, який відрізняється тим, що в міжтрубний простір вставлено кільцеві перегородки з внутрішніми отворами та кільцеві перегородки діаметром меншим за діаметр корпусу. 1 UA 113651 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
