Коренерізка карпенка

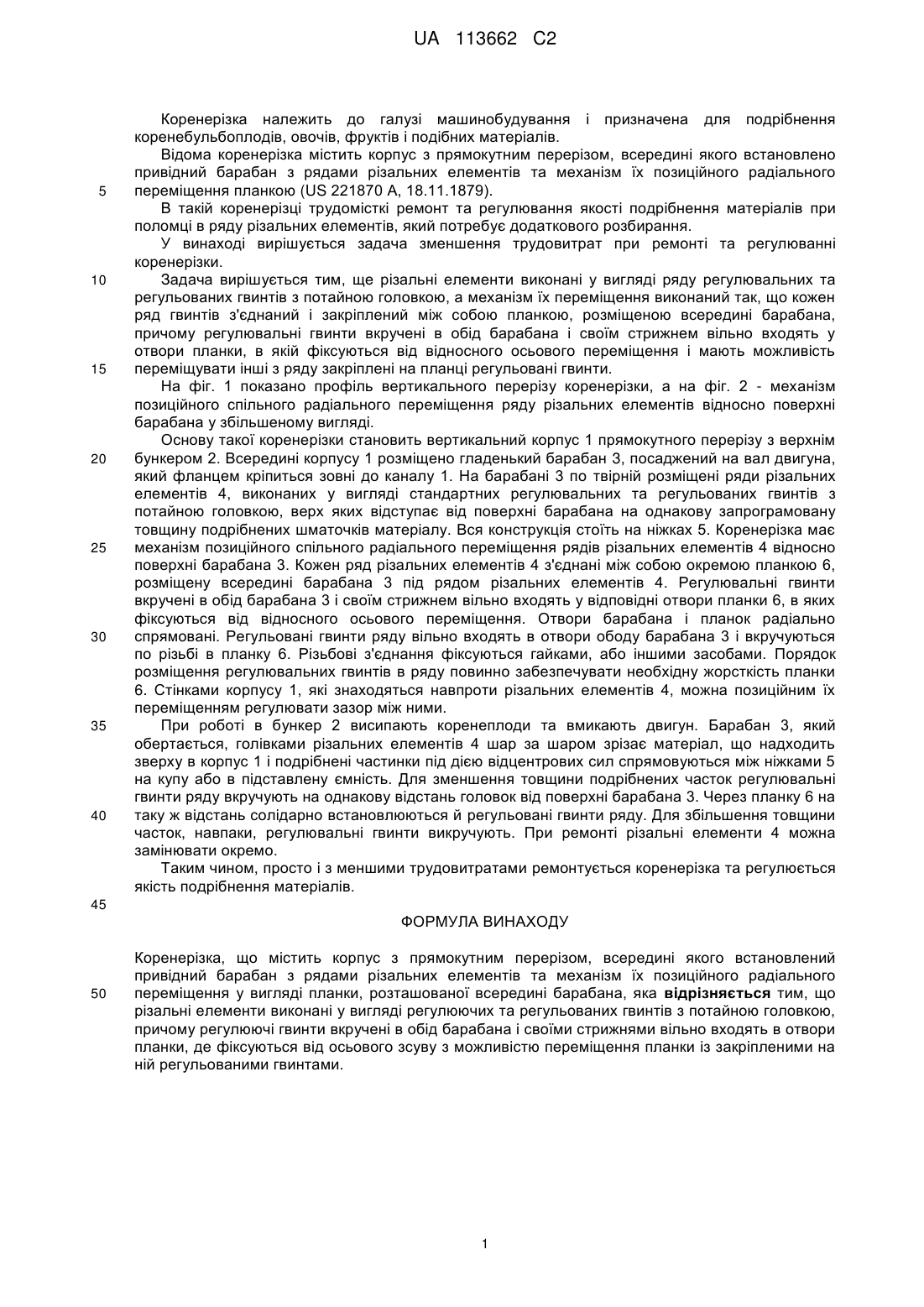

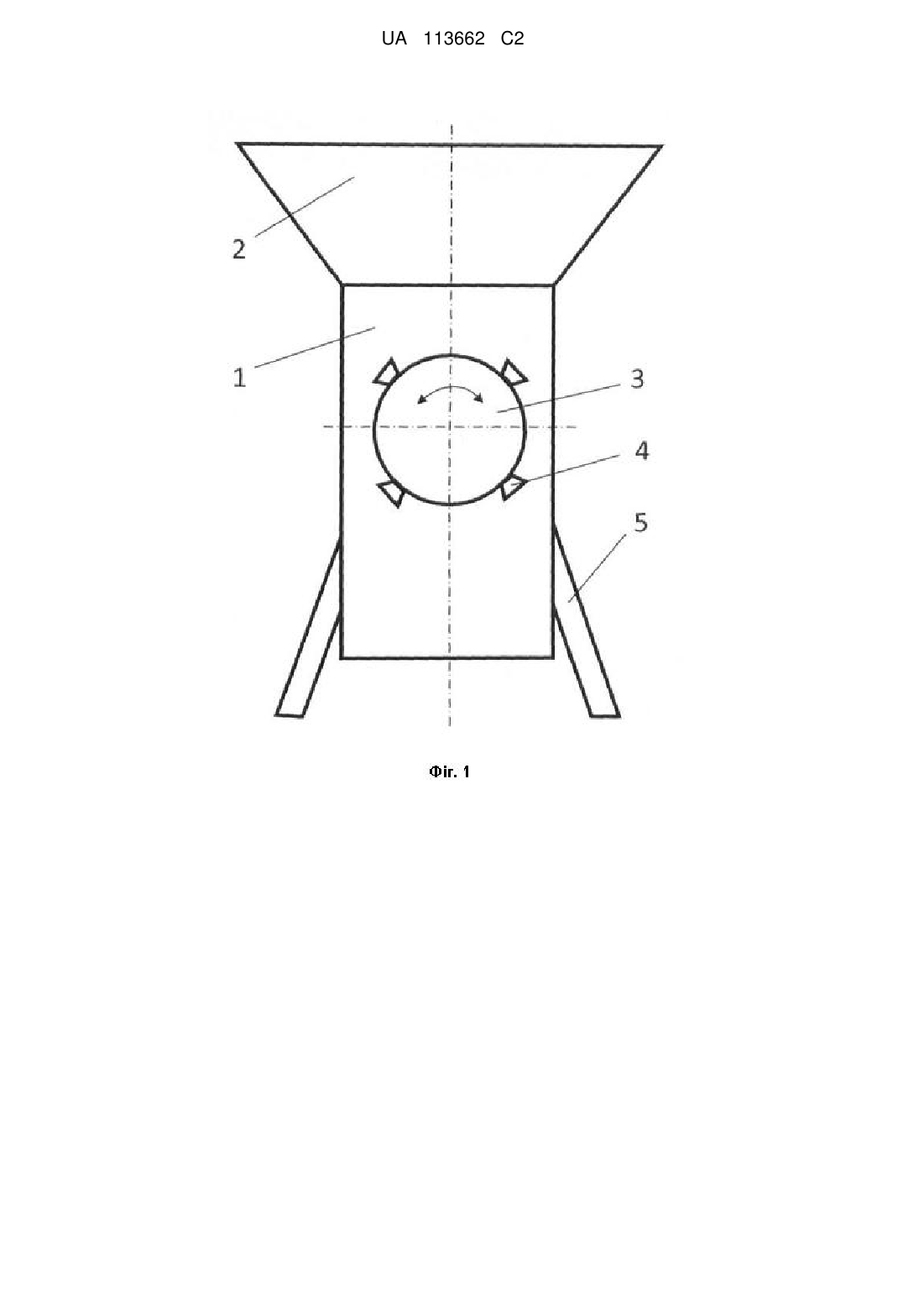

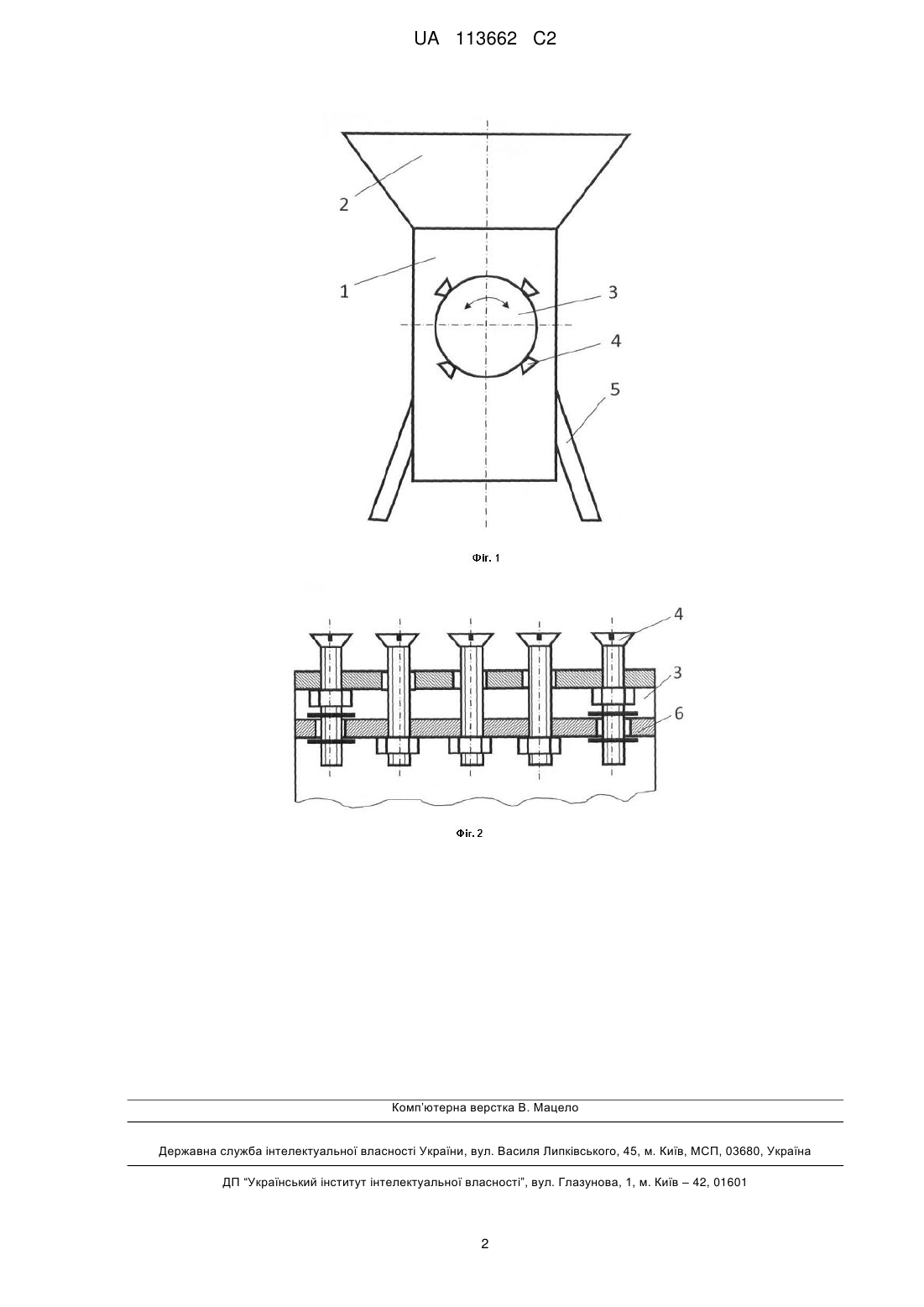

Реферат: Коренерізка належить до галузі машинобудування і призначена для подрібнення коренебульбоплодів, овочів, фруктів і подібних матеріалів. Коренерізка з прямокутним каналом, всередині якого встановлено барабан з рядами різальних елементів, згідно з винаходом, кожен ряд різальних елементів має механізм позиційного солідарного радіального переміщення різальних елементів відносно поверхні барабана. Таким чином просто і з меншими трудовитратами регулюється якість подрібнення матеріалів. UA 113662 C2 (12) UA 113662 C2 UA 113662 C2 5 10 15 20 25 30 35 40 Коренерізка належить до галузі машинобудування і призначена для подрібнення коренебульбоплодів, овочів, фруктів і подібних матеріалів. Відома коренерізка містить корпус з прямокутним перерізом, всередині якого встановлено привідний барабан з рядами різальних елементів та механізм їх позиційного радіального переміщення планкою (US 221870 А, 18.11.1879). В такій коренерізці трудомісткі ремонт та регулювання якості подрібнення матеріалів при поломці в ряду різальних елементів, який потребує додаткового розбирання. У винаході вирішується задача зменшення трудовитрат при ремонті та регулюванні коренерізки. Задача вирішується тим, ще різальні елементи виконані у вигляді ряду регулювальних та регульованих гвинтів з потайною головкою, а механізм їх переміщення виконаний так, що кожен ряд гвинтів з'єднаний і закріплений між собою планкою, розміщеною всередині барабана, причому регулювальні гвинти вкручені в обід барабана і своїм стрижнем вільно входять у отвори планки, в якій фіксуються від відносного осьового переміщення і мають можливість переміщувати інші з ряду закріплені на планці регульовані гвинти. На фіг. 1 показано профіль вертикального перерізу коренерізки, а на фіг. 2 - механізм позиційного спільного радіального переміщення ряду різальних елементів відносно поверхні барабана у збільшеному вигляді. Основу такої коренерізки становить вертикальний корпус 1 прямокутного перерізу з верхнім бункером 2. Всередині корпусу 1 розміщено гладенький барабан 3, посаджений на вал двигуна, який фланцем кріпиться зовні до каналу 1. На барабані 3 по твірній розміщені ряди різальних елементів 4, виконаних у вигляді стандартних регулювальних та регульованих гвинтів з потайною головкою, верх яких відступає від поверхні барабана на однакову запрограмовану товщину подрібнених шматочків матеріалу. Вся конструкція стоїть на ніжках 5. Коренерізка має механізм позиційного спільного радіального переміщення рядів різальних елементів 4 відносно поверхні барабана 3. Кожен ряд різальних елементів 4 з'єднані між собою окремою планкою 6, розміщену всередині барабана 3 під рядом різальних елементів 4. Регулювальні гвинти вкручені в обід барабана 3 і своїм стрижнем вільно входять у відповідні отвори планки 6, в яких фіксуються від відносного осьового переміщення. Отвори барабана і планок радіально спрямовані. Регульовані гвинти ряду вільно входять в отвори ободу барабана 3 і вкручуються по різьбі в планку 6. Різьбові з'єднання фіксуються гайками, або іншими засобами. Порядок розміщення регулювальних гвинтів в ряду повинно забезпечувати необхідну жорсткість планки 6. Стінками корпусу 1, які знаходяться навпроти різальних елементів 4, можна позиційним їх переміщенням регулювати зазор між ними. При роботі в бункер 2 висипають коренеплоди та вмикають двигун. Барабан 3, який обертається, голівками різальних елементів 4 шар за шаром зрізає матеріал, що надходить зверху в корпус 1 і подрібнені частинки під дією відцентрових сил спрямовуються між ніжками 5 на купу або в підставлену ємність. Для зменшення товщини подрібнених часток регулювальні гвинти ряду вкручують на однакову відстань головок від поверхні барабана 3. Через планку 6 на таку ж відстань солідарно встановлюються й регульовані гвинти ряду. Для збільшення товщини часток, навпаки, регулювальні гвинти викручують. При ремонті різальні елементи 4 можна замінювати окремо. Таким чином, просто і з меншими трудовитратами ремонтується коренерізка та регулюється якість подрібнення матеріалів. 45 ФОРМУЛА ВИНАХОДУ 50 Коренерізка, що містить корпус з прямокутним перерізом, всередині якого встановлений привідний барабан з рядами різальних елементів та механізм їх позиційного радіального переміщення у вигляді планки, розташованої всередині барабана, яка відрізняється тим, що різальні елементи виконані у вигляді регулюючих та регульованих гвинтів з потайною головкою, причому регулюючі гвинти вкручені в обід барабана і своїми стрижнями вільно входять в отвори планки, де фіксуються від осьового зсуву з можливістю переміщення планки із закріпленими на ній регульованими гвинтами. 1 UA 113662 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
