Формула / Реферат

Термоелектричний сенсор теплового потоку, що складається з корпусу, з'єднаних в послідовне електричне коло термопарних елементів, проміжки між якими заповнені електроізоляційним епоксидним компаундом, електроізоляційних теплопровідних пластин, який відрізняється тим, що на одній з електроізоляційних теплопровідних пластин містить плоский нагрівник і датчик температури.

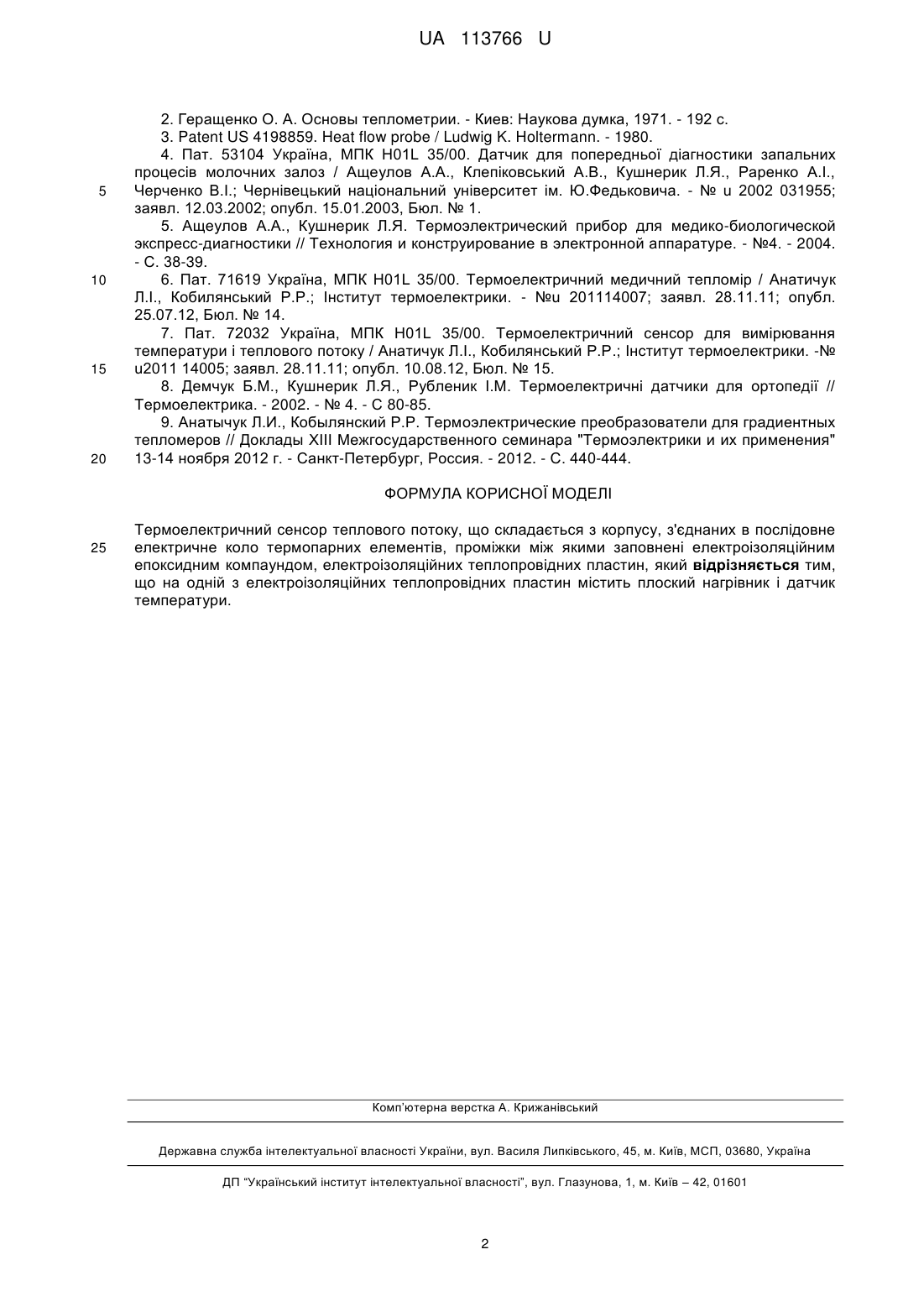

Текст

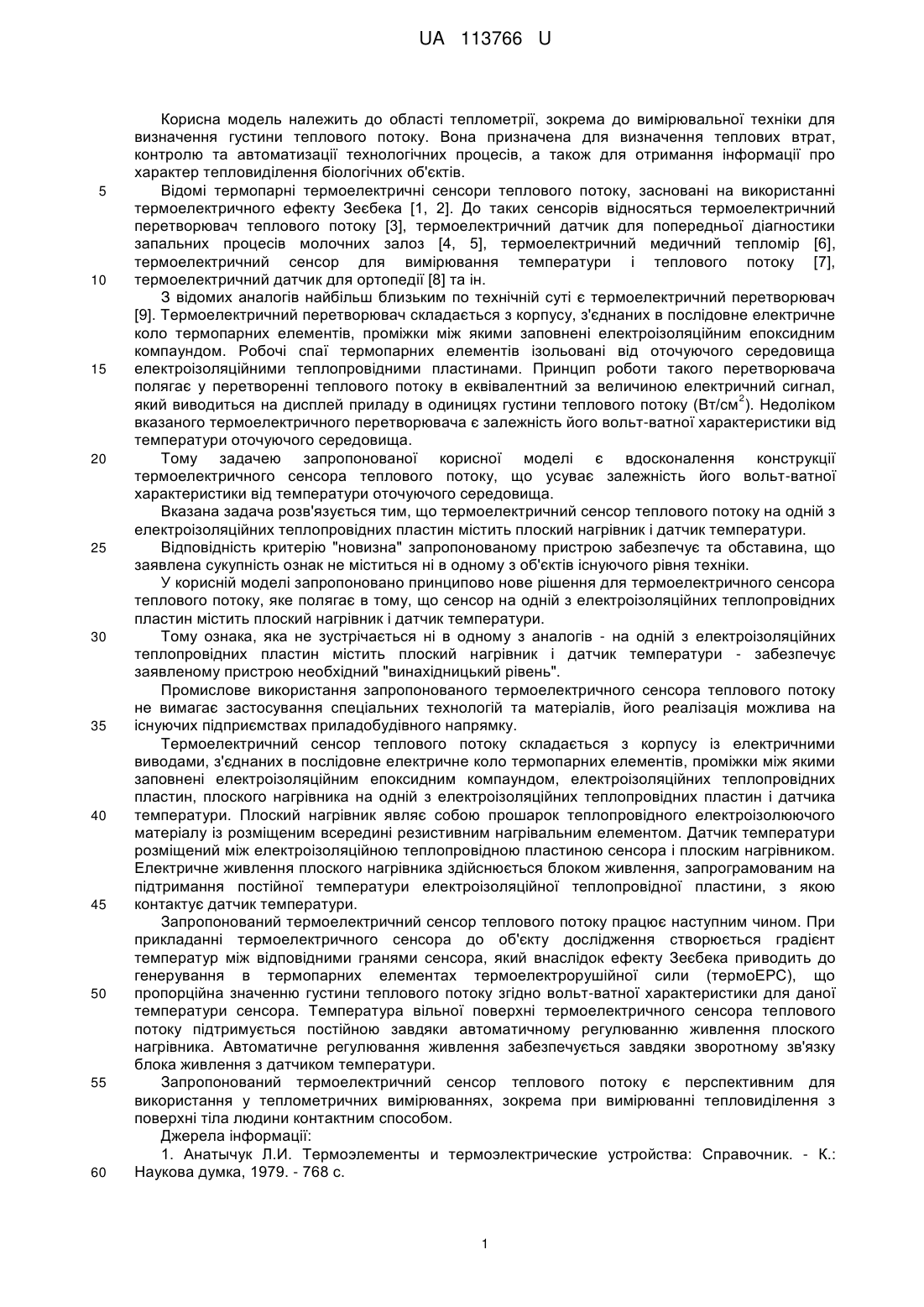

Реферат: Термоелектричний сенсор теплового потоку складається з корпусу, з'єднаних в послідовне електричне коло термопарних елементів, проміжки між якими заповнені електроізоляційним епоксидним компаундом, електроізоляційних теплопровідних пластин. На одній з електроізоляційних теплопровідних пластин містить плоский нагрівник і датчик температури. UA 113766 U (54) ТЕРМОЕЛЕКТРИЧНИЙ СЕНСОР ТЕПЛОВОГО ПОТОКУ UA 113766 U UA 113766 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області теплометрії, зокрема до вимірювальної техніки для визначення густини теплового потоку. Вона призначена для визначення теплових втрат, контролю та автоматизації технологічних процесів, а також для отримання інформації про характер тепловиділення біологічних об'єктів. Відомі термопарні термоелектричні сенсори теплового потоку, засновані на використанні термоелектричного ефекту Зеєбека [1, 2]. До таких сенсорів відносяться термоелектричний перетворювач теплового потоку [3], термоелектричний датчик для попередньої діагностики запальних процесів молочних залоз [4, 5], термоелектричний медичний тепломір [6], термоелектричний сенсор для вимірювання температури і теплового потоку [7], термоелектричний датчик для ортопедії [8] та ін. З відомих аналогів найбільш близьким по технічній суті є термоелектричний перетворювач [9]. Термоелектричний перетворювач складається з корпусу, з'єднаних в послідовне електричне коло термопарних елементів, проміжки між якими заповнені електроізоляційним епоксидним компаундом. Робочі спаї термопарних елементів ізольовані від оточуючого середовища електроізоляційними теплопровідними пластинами. Принцип роботи такого перетворювача полягає у перетворенні теплового потоку в еквівалентний за величиною електричний сигнал, 2 який виводиться на дисплей приладу в одиницях густини теплового потоку (Вт/см ). Недоліком вказаного термоелектричного перетворювача є залежність його вольт-ватної характеристики від температури оточуючого середовища. Тому задачею запропонованої корисної моделі є вдосконалення конструкції термоелектричного сенсора теплового потоку, що усуває залежність його вольт-ватної характеристики від температури оточуючого середовища. Вказана задача розв'язується тим, що термоелектричний сенсор теплового потоку на одній з електроізоляційних теплопровідних пластин містить плоский нагрівник і датчик температури. Відповідність критерію "новизна" запропонованому пристрою забезпечує та обставина, що заявлена сукупність ознак не міститься ні в одному з об'єктів існуючого рівня техніки. У корисній моделі запропоновано принципово нове рішення для термоелектричного сенсора теплового потоку, яке полягає в тому, що сенсор на одній з електроізоляційних теплопровідних пластин містить плоский нагрівник і датчик температури. Тому ознака, яка не зустрічається ні в одному з аналогів - на одній з електроізоляційних теплопровідних пластин містить плоский нагрівник і датчик температури - забезпечує заявленому пристрою необхідний "винахідницький рівень". Промислове використання запропонованого термоелектричного сенсора теплового потоку не вимагає застосування спеціальних технологій та матеріалів, його реалізація можлива на існуючих підприємствах приладобудівного напрямку. Термоелектричний сенсор теплового потоку складається з корпусу із електричними виводами, з'єднаних в послідовне електричне коло термопарних елементів, проміжки між якими заповнені електроізоляційним епоксидним компаундом, електроізоляційних теплопровідних пластин, плоского нагрівника на одній з електроізоляційних теплопровідних пластин і датчика температури. Плоский нагрівник являє собою прошарок теплопровідного електроізолюючого матеріалу із розміщеним всередині резистивним нагрівальним елементом. Датчик температури розміщений між електроізоляційною теплопровідною пластиною сенсора і плоским нагрівником. Електричне живлення плоского нагрівника здійснюється блоком живлення, запрограмованим на підтримання постійної температури електроізоляційної теплопровідної пластини, з якою контактує датчик температури. Запропонований термоелектричний сенсор теплового потоку працює наступним чином. При прикладанні термоелектричного сенсора до об'єкту дослідження створюється градієнт температур між відповідними гранями сенсора, який внаслідок ефекту Зеєбека приводить до генерування в термопарних елементах термоелектрорушійної сили (термоЕРС), що пропорційна значенню густини теплового потоку згідно вольт-ватної характеристики для даної температури сенсора. Температура вільної поверхні термоелектричного сенсора теплового потоку підтримується постійною завдяки автоматичному регулюванню живлення плоского нагрівника. Автоматичне регулювання живлення забезпечується завдяки зворотному зв'язку блока живлення з датчиком температури. Запропонований термоелектричний сенсор теплового потоку є перспективним для використання у теплометричних вимірюваннях, зокрема при вимірюванні тепловиділення з поверхні тіла людини контактним способом. Джерела інформації: 1. Анатычук Л.И. Термоэлементы и термоэлектрические устройства: Справочник. - К.: Наукова думка, 1979. - 768 с. 1 UA 113766 U 5 10 15 20 2. Геращенко О. А. Основы теплометрии. - Киев: Наукова думка, 1971. - 192 с. 3. Patent US 4198859. Heat flow probe / Ludwig K. Holtermann. - 1980. 4. Пат. 53104 Україна, МПК H01L 35/00. Датчик для попередньої діагностики запальних процесів молочних залоз / Ащеулов А.А., Клепіковський А.В., Кушнерик Л.Я., Раренко А.І., Черченко В.І.; Чернівецький національний університет ім. Ю.Федьковича. - № u 2002 031955; заявл. 12.03.2002; опубл. 15.01.2003, Бюл. № 1. 5. Ащеулов А.А., Кушнерик Л.Я. Термоэлектрический прибор для медико-биологической экспресс-диагностики // Технология и конструирование в электронной аппаратуре. - №4. - 2004. - С. 38-39. 6. Пат. 71619 Україна, МПК H01L 35/00. Термоелектричний медичний тепломір / Анатичук Л.І., Кобилянський P.P.; Інститут термоелектрики. - №u 201114007; заявл. 28.11.11; опубл. 25.07.12, Бюл. № 14. 7. Пат. 72032 Україна, МПК H01L 35/00. Термоелектричний сенсор для вимірювання температури і теплового потоку / Анатичук Л.І., Кобилянський P.P.; Інститут термоелектрики. -№ u2011 14005; заявл. 28.11.11; опубл. 10.08.12, Бюл. № 15. 8. Демчук Б.М., Кушнерик Л.Я., Рубленик І.М. Термоелектричні датчики для ортопедії // Термоелектрика. - 2002. - № 4. - С 80-85. 9. Анатычук Л.И., Кобылянский P.P. Термоэлектрические преобразователи для градиентных тепломеров // Доклады XIII Межгосударственного семинара "Термоэлектрики и их применения" 13-14 ноября 2012 г. - Санкт-Петербург, Россия. - 2012. - С. 440-444. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Термоелектричний сенсор теплового потоку, що складається з корпусу, з'єднаних в послідовне електричне коло термопарних елементів, проміжки між якими заповнені електроізоляційним епоксидним компаундом, електроізоляційних теплопровідних пластин, який відрізняється тим, що на одній з електроізоляційних теплопровідних пластин містить плоский нагрівник і датчик температури. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: H01L 35/00, G01K 17/00

Мітки: сенсор, теплового, термоелектричний, потоку
