Спосіб визначення міцності шаруватих пластмас на зосереджений злам

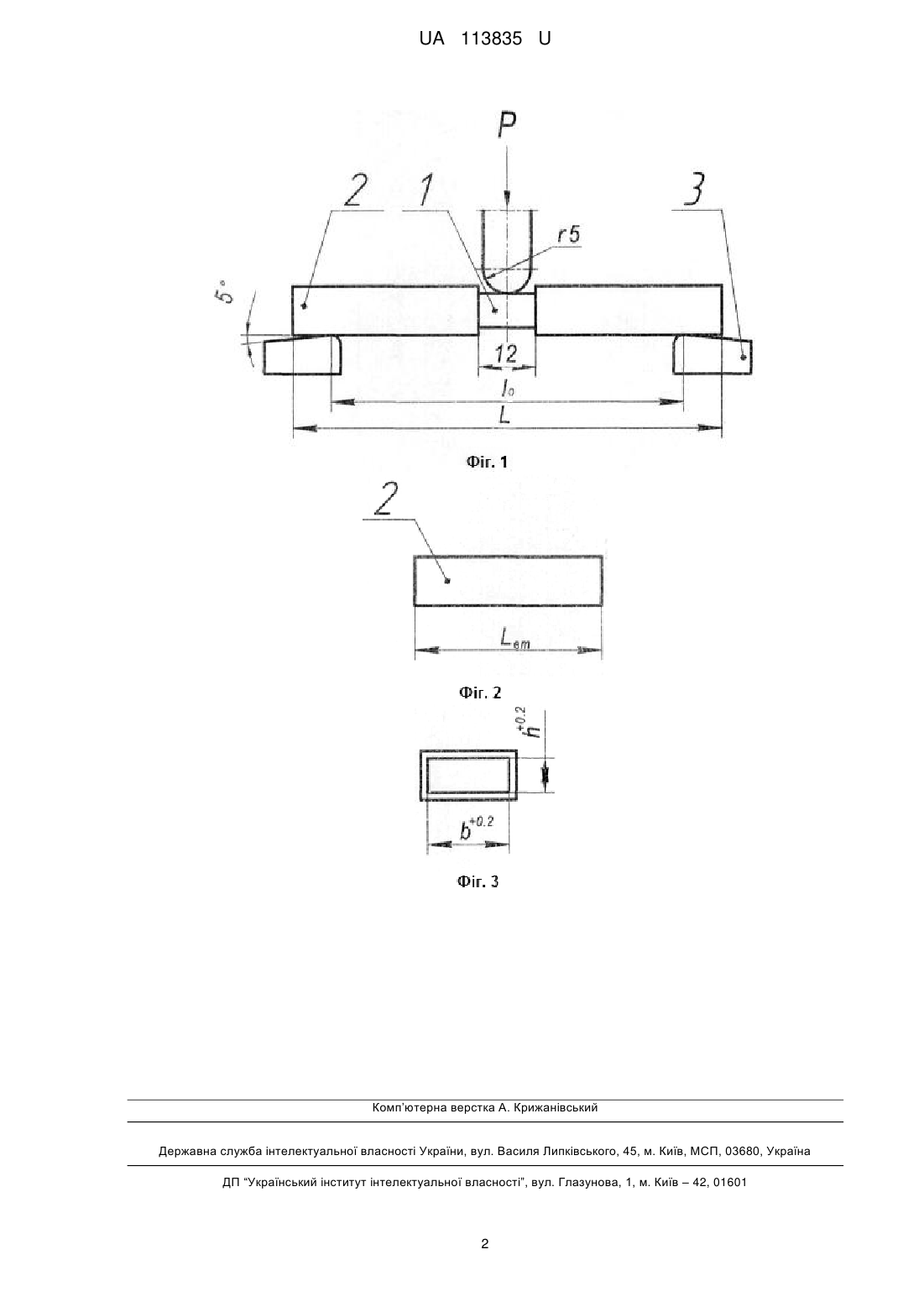

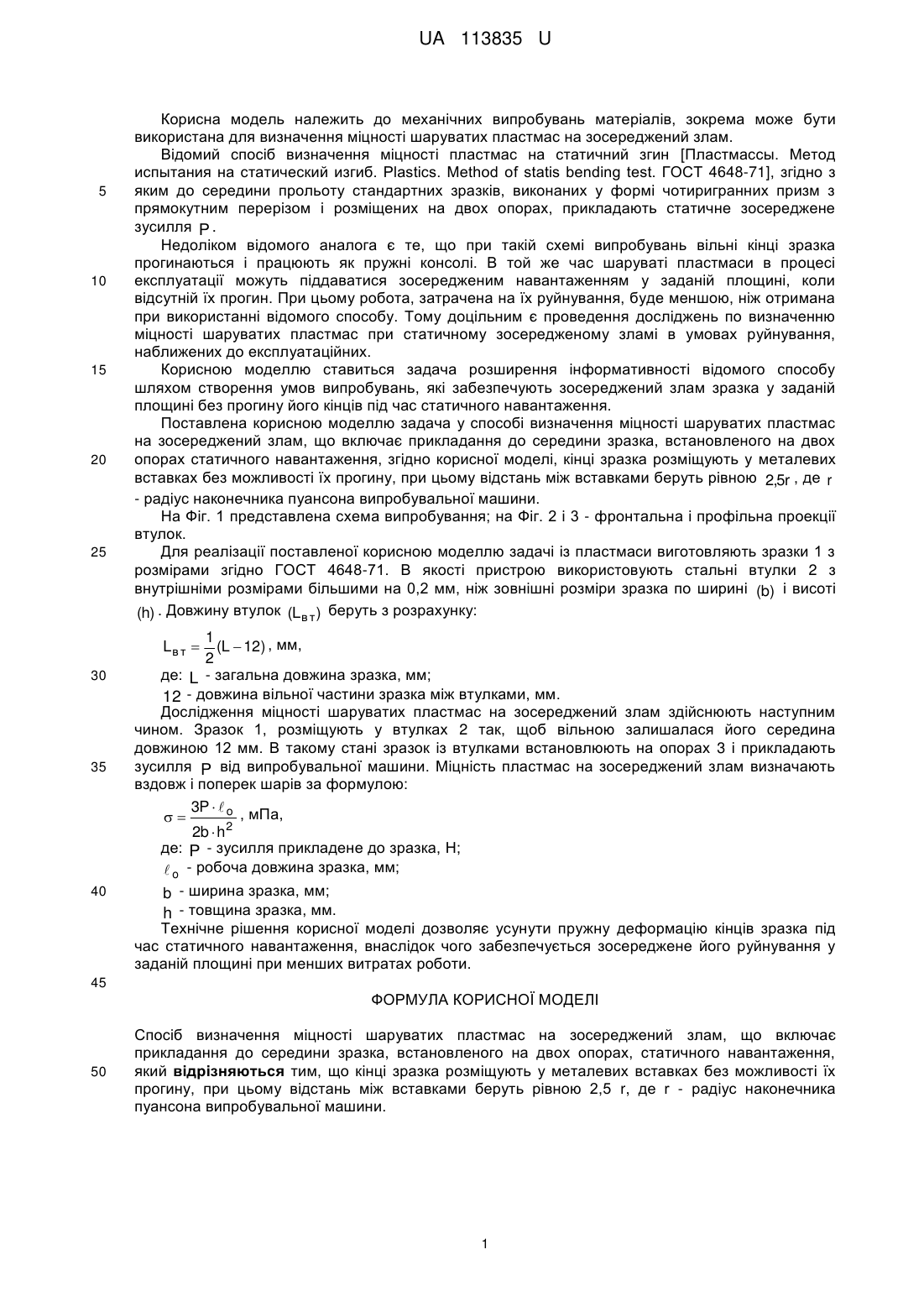

Реферат: Спосіб визначення міцності шаруватих пластмас на зосереджений злам, що включає прикладання до середини зразка, встановленого на двох опорах, статичного навантаження, причому кінці зразка розміщують у металевих вставках без можливості їх прогину, при цьому відстань між вставками беруть рівною 2,5 r, де r - радіус наконечника пуансона випробувальної машини. UA 113835 U (54) СПОСІБ ВИЗНАЧЕННЯ МІЦНОСТІ ШАРУВАТИХ ПЛАСТМАС НА ЗОСЕРЕДЖЕНИЙ ЗЛАМ UA 113835 U UA 113835 U 5 10 15 20 25 Корисна модель належить до механічних випробувань матеріалів, зокрема може бути використана для визначення міцності шаруватих пластмас на зосереджений злам. Відомий спосіб визначення міцності пластмас на статичний згин [Пластмассы. Метод испытания на статический изгиб. Plastics. Method of statis bending test. ГОСТ 4648-71], згідно з яким до середини прольоту стандартних зразків, виконаних у формі чотиригранних призм з прямокутним перерізом і розміщених на двох опорах, прикладають статичне зосереджене зусилля P . Недоліком відомого аналога є те, що при такій схемі випробувань вільні кінці зразка прогинаються і працюють як пружні консолі. В той же час шаруваті пластмаси в процесі експлуатації можуть піддаватися зосередженим навантаженням у заданій площині, коли відсутній їх прогин. При цьому робота, затрачена на їх руйнування, буде меншою, ніж отримана при використанні відомого способу. Тому доцільним є проведення досліджень по визначенню міцності шаруватих пластмас при статичному зосередженому зламі в умовах руйнування, наближених до експлуатаційних. Корисною моделлю ставиться задача розширення інформативності відомого способу шляхом створення умов випробувань, які забезпечують зосереджений злам зразка у заданій площині без прогину його кінців під час статичного навантаження. Поставлена корисною моделлю задача у способі визначення міцності шаруватих пластмас на зосереджений злам, що включає прикладання до середини зразка, встановленого на двох опорах статичного навантаження, згідно корисної моделі, кінці зразка розміщують у металевих вставках без можливості їх прогину, при цьому відстань між вставками беруть рівною 2,5r , де r - радіус наконечника пуансона випробувальної машини. На Фіг. 1 представлена схема випробування; на Фіг. 2 і 3 - фронтальна і профільна проекції втулок. Для реалізації поставленої корисною моделлю задачі із пластмаси виготовляють зразки 1 з розмірами згідно ГОСТ 4648-71. В якості пристрою використовують стальні втулки 2 з внутрішніми розмірами більшими на 0,2 мм, ніж зовнішні розміри зразка по ширині (b) і висоті (h) . Довжину втулок (Lв т ) беруть з розрахунку: 1 (L  12) , мм, 2 де: L - загальна довжина зразка, мм; 12 - довжина вільної частини зразка між втулками, мм. Дослідження міцності шаруватих пластмас на зосереджений злам здійснюють наступним чином. Зразок 1, розміщують у втулках 2 так, щоб вільною залишалася його середина довжиною 12 мм. В такому стані зразок із втулками встановлюють на опорах 3 і прикладають зусилля P від випробувальної машини. Міцність пластмас на зосереджений злам визначають вздовж і поперек шарів за формулою: 3P   o , мПа,  2b  h 2 де: P - зусилля прикладене до зразка, Н;  o - робоча довжина зразка, мм; Lв т  30 35 40 b - ширина зразка, мм; h - товщина зразка, мм. Технічне рішення корисної моделі дозволяє усунути пружну деформацію кінців зразка під час статичного навантаження, внаслідок чого забезпечується зосереджене його руйнування у заданій площині при менших витратах роботи. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб визначення міцності шаруватих пластмас на зосереджений злам, що включає прикладання до середини зразка, встановленого на двох опорах, статичного навантаження, який відрізняються тим, що кінці зразка розміщують у металевих вставках без можливості їх прогину, при цьому відстань між вставками беруть рівною 2,5 r, де r - радіус наконечника пуансона випробувальної машини. 1 UA 113835 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
