Прутковий конвеєр

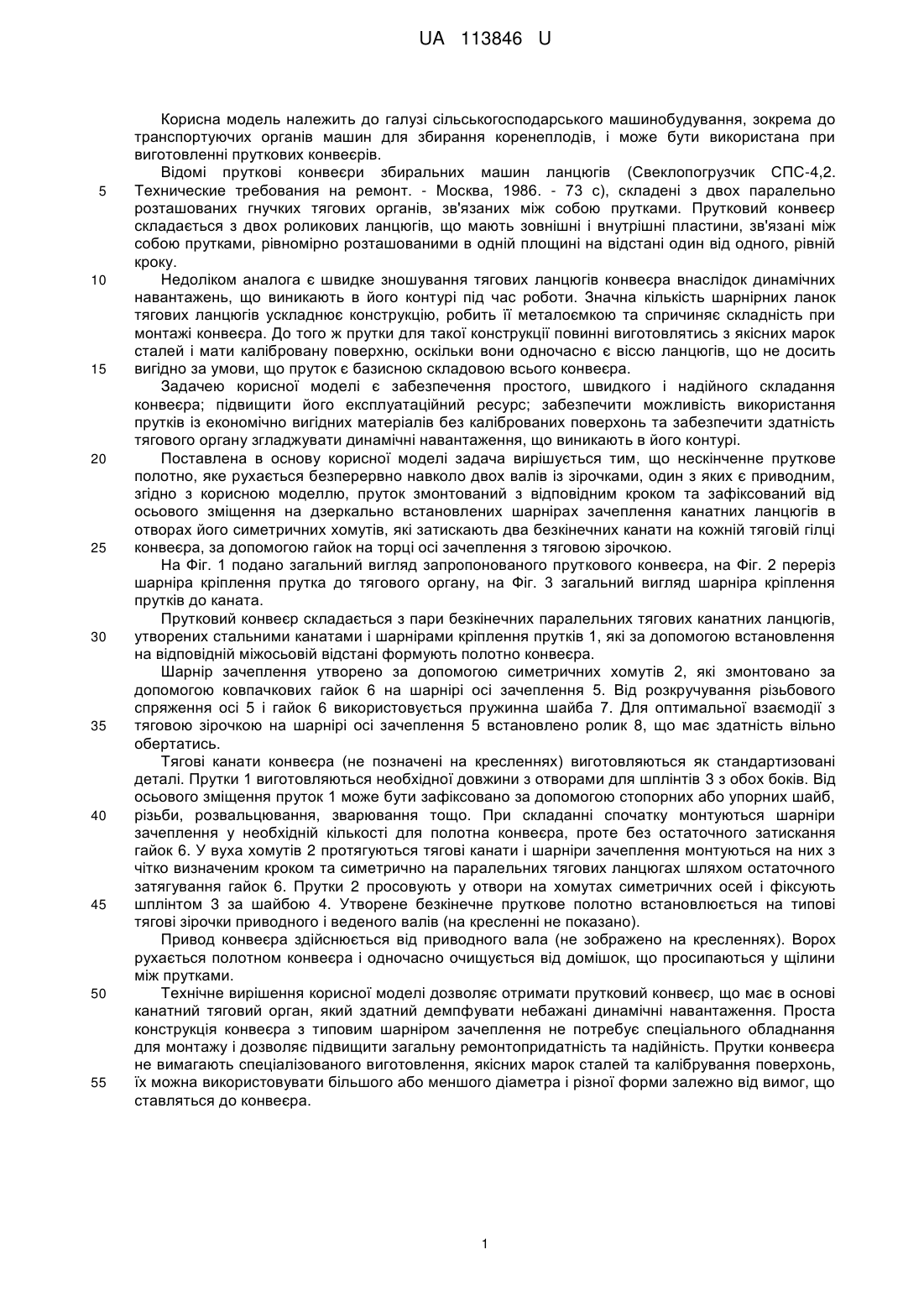

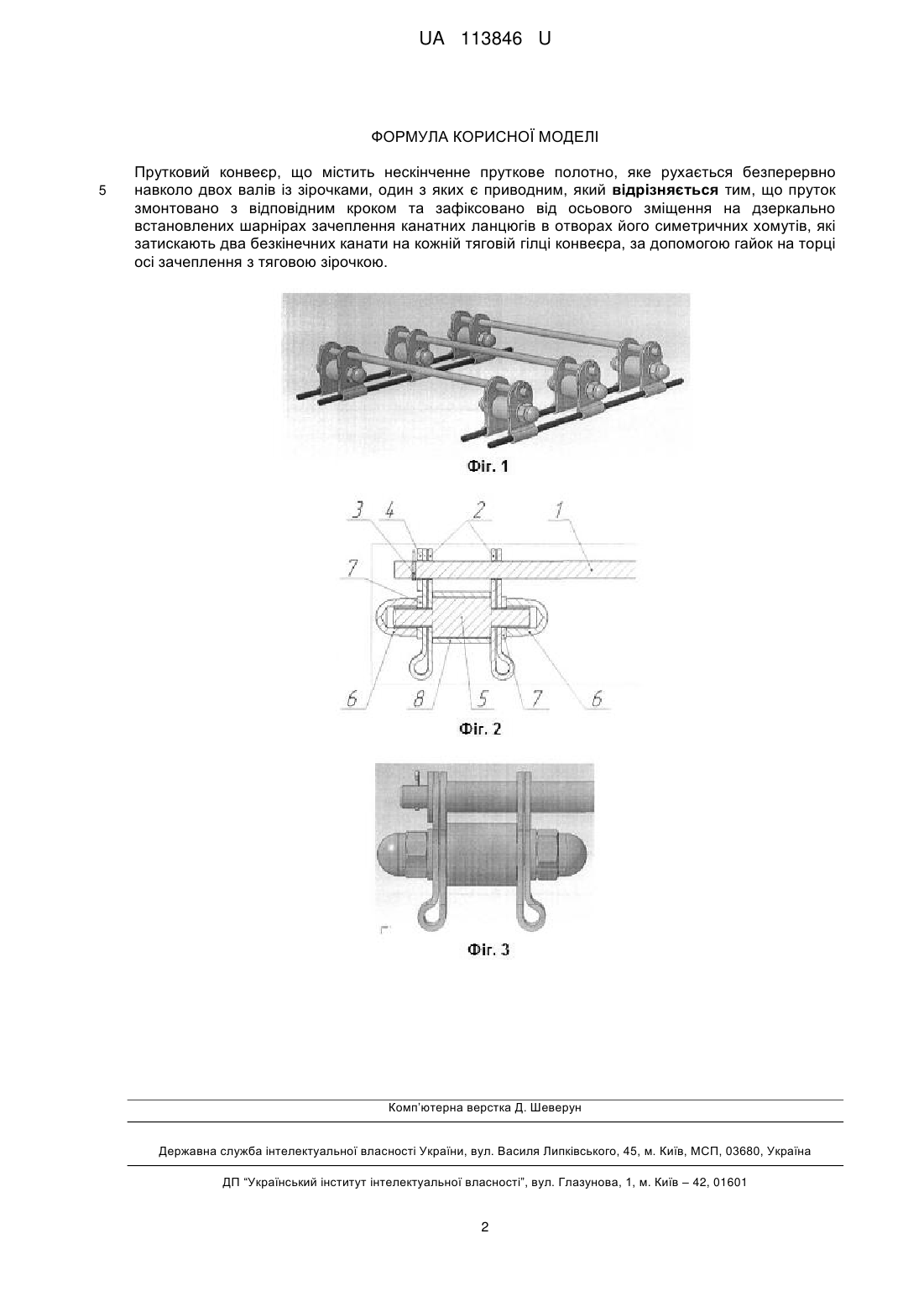

Реферат: Прутковий конвеєр містить нескінченне пруткове полотно, яке рухається безперервно навколо двох валів із зірочками, один з яких є приводним. Пруток змонтовано з відповідним кроком та зафіксовано від осьового зміщення на дзеркально встановлених шарнірах зачеплення канатних ланцюгів в отворах його симетричних хомутів, які затискають два безкінечних канати на кожній тяговій гілці конвеєра. За допомогою гайок на торці осі зачеплення з тяговою зірочкою. UA 113846 U (54) ПРУТКОВИЙ КОНВЕЄР UA 113846 U UA 113846 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до транспортуючих органів машин для збирання коренеплодів, і може бути використана при виготовленні пруткових конвеєрів. Відомі пруткові конвеєри збиральних машин ланцюгів (Свеклопогрузчик СПС-4,2. Технические требования на ремонт. - Москва, 1986. - 73 с), складені з двох паралельно розташованих гнучких тягових органів, зв'язаних між собою прутками. Прутковий конвеєр складається з двох роликових ланцюгів, що мають зовнішні і внутрішні пластини, зв'язані між собою прутками, рівномірно розташованими в одній площині на відстані один від одного, рівній кроку. Недоліком аналога є швидке зношування тягових ланцюгів конвеєра внаслідок динамічних навантажень, що виникають в його контурі під час роботи. Значна кількість шарнірних ланок тягових ланцюгів ускладнює конструкцію, робить її металоємкою та спричиняє складність при монтажі конвеєра. До того ж прутки для такої конструкції повинні виготовлятись з якісних марок сталей і мати калібровану поверхню, оскільки вони одночасно є віссю ланцюгів, що не досить вигідно за умови, що пруток є базисною складовою всього конвеєра. Задачею корисної моделі є забезпечення простого, швидкого і надійного складання конвеєра; підвищити його експлуатаційний ресурс; забезпечити можливість використання прутків із економічно вигідних матеріалів без каліброваних поверхонь та забезпечити здатність тягового органу згладжувати динамічні навантаження, що виникають в його контурі. Поставлена в основу корисної моделі задача вирішується тим, що нескінченне пруткове полотно, яке рухається безперервно навколо двох валів із зірочками, один з яких є приводним, згідно з корисною моделлю, пруток змонтований з відповідним кроком та зафіксований від осьового зміщення на дзеркально встановлених шарнірах зачеплення канатних ланцюгів в отворах його симетричних хомутів, які затискають два безкінечних канати на кожній тяговій гілці конвеєра, за допомогою гайок на торці осі зачеплення з тяговою зірочкою. На Фіг. 1 подано загальний вигляд запропонованого пруткового конвеєра, на Фіг. 2 переріз шарніра кріплення прутка до тягового органу, на Фіг. 3 загальний вигляд шарніра кріплення прутків до каната. Прутковий конвеєр складається з пари безкінечних паралельних тягових канатних ланцюгів, утворених стальними канатами і шарнірами кріплення прутків 1, які за допомогою встановлення на відповідній міжосьовій відстані формують полотно конвеєра. Шарнір зачеплення утворено за допомогою симетричних хомутів 2, які змонтовано за допомогою ковпачкових гайок 6 на шарнірі осі зачеплення 5. Від розкручування різьбового спряження осі 5 і гайок 6 використовується пружинна шайба 7. Для оптимальної взаємодії з тяговою зірочкою на шарнірі осі зачеплення 5 встановлено ролик 8, що має здатність вільно обертатись. Тягові канати конвеєра (не позначені на кресленнях) виготовляються як стандартизовані деталі. Прутки 1 виготовляються необхідної довжини з отворами для шплінтів 3 з обох боків. Від осьового зміщення пруток 1 може бути зафіксовано за допомогою стопорних або упорних шайб, різьби, розвальцювання, зварювання тощо. При складанні спочатку монтуються шарніри зачеплення у необхідній кількості для полотна конвеєра, проте без остаточного затискання гайок 6. У вуха хомутів 2 протягуються тягові канати і шарніри зачеплення монтуються на них з чітко визначеним кроком та симетрично на паралельних тягових ланцюгах шляхом остаточного затягування гайок 6. Прутки 2 просовують у отвори на хомутах симетричних осей і фіксують шплінтом 3 за шайбою 4. Утворене безкінечне пруткове полотно встановлюється на типові тягові зірочки приводного і веденого валів (на кресленні не показано). Привод конвеєра здійснюється від приводного вала (не зображено на кресленнях). Ворох рухається полотном конвеєра і одночасно очищується від домішок, що просипаються у щілини між прутками. Технічне вирішення корисної моделі дозволяє отримати прутковий конвеєр, що має в основі канатний тяговий орган, який здатний демпфувати небажані динамічні навантаження. Проста конструкція конвеєра з типовим шарніром зачеплення не потребує спеціального обладнання для монтажу і дозволяє підвищити загальну ремонтопридатність та надійність. Прутки конвеєра не вимагають спеціалізованого виготовлення, якісних марок сталей та калібрування поверхонь, їх можна використовувати більшого або меншого діаметра і різної форми залежно від вимог, що ставляться до конвеєра. 1 UA 113846 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Прутковий конвеєр, що містить нескінченне пруткове полотно, яке рухається безперервно навколо двох валів із зірочками, один з яких є приводним, який відрізняється тим, що пруток змонтовано з відповідним кроком та зафіксовано від осьового зміщення на дзеркально встановлених шарнірах зачеплення канатних ланцюгів в отворах його симетричних хомутів, які затискають два безкінечних канати на кожній тяговій гілці конвеєра, за допомогою гайок на торці осі зачеплення з тяговою зірочкою. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
