Метод випробовування шаруватих пластмас на статичний чистий згин

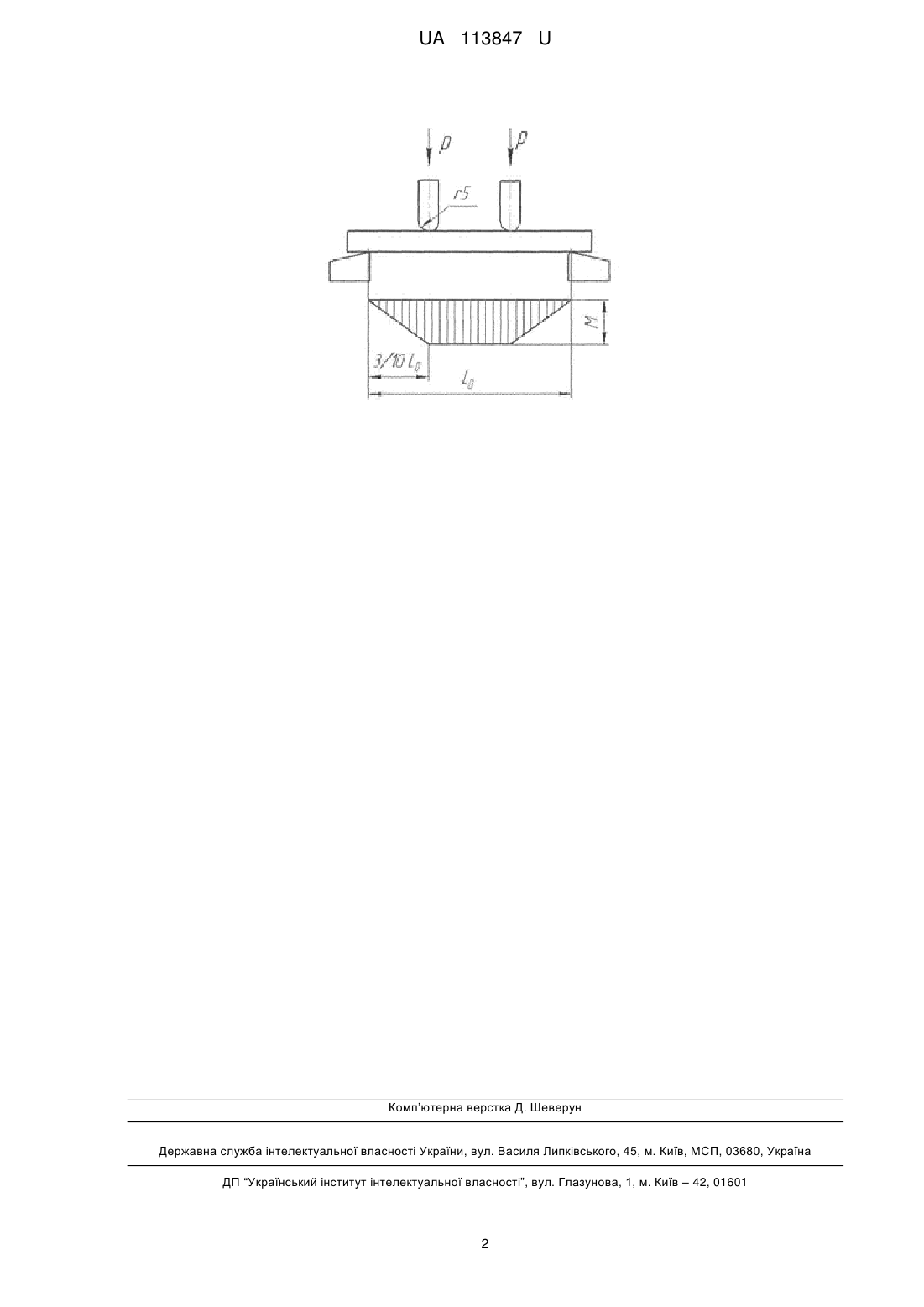

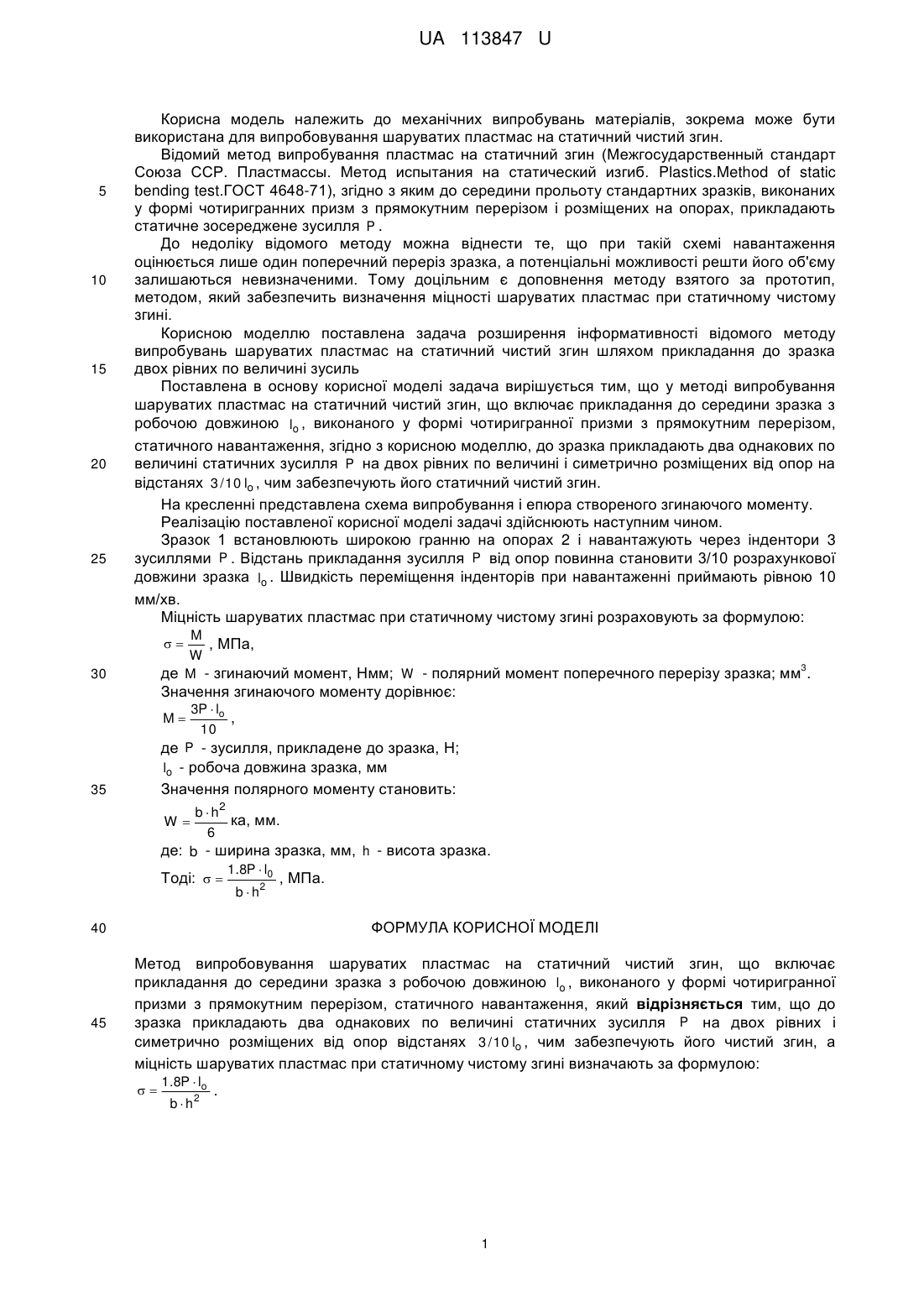

Реферат: Метод випробовування шаруватих пластмас на статичний чистий згин включає прикладання до середини зразка з робочою довжиною lo , виконаного у формі чотиригранної призми з прямокутним перерізом, статичного навантаження. До зразка прикладають два однакових по величині статичних зусилля P на двох рівних і симетрично розміщених від опор відстанях 3 / 10 lo , чим забезпечують його чистий згин. Міцність шаруватих пластмас при статичному чистому згині визначають за формулою   1.8P  lo b  h2 . UA 113847 U (54) МЕТОД ВИПРОБОВУВАННЯ ШАРУВАТИХ ПЛАСТМАС НА СТАТИЧНИЙ ЧИСТИЙ ЗГИН UA 113847 U UA 113847 U 5 10 15 20 25 Корисна модель належить до механічних випробувань матеріалів, зокрема може бути використана для випробовування шаруватих пластмас на статичний чистий згин. Відомий метод випробування пластмас на статичний згин (Межгосударственный стандарт Союза ССР. Пластмассы. Метод испытания на статический изгиб. Plastics.Method of static bending test.ГОСТ 4648-71), згідно з яким до середини прольоту стандартних зразків, виконаних у формі чотиригранних призм з прямокутним перерізом і розміщених на опорах, прикладають статичне зосереджене зусилля P . До недоліку відомого методу можна віднести те, що при такій схемі навантаження оцінюється лише один поперечний переріз зразка, а потенціальні можливості решти його об'єму залишаються невизначеними. Тому доцільним є доповнення методу взятого за прототип, методом, який забезпечить визначення міцності шаруватих пластмас при статичному чистому згині. Корисною моделлю поставлена задача розширення інформативності відомого методу випробувань шаруватих пластмас на статичний чистий згин шляхом прикладання до зразка двох рівних по величині зусиль Поставлена в основу корисної моделі задача вирішується тим, що у методі випробування шаруватих пластмас на статичний чистий згин, що включає прикладання до середини зразка з робочою довжиною lo , виконаного у формі чотиригранної призми з прямокутним перерізом, статичного навантаження, згідно з корисною моделлю, до зразка прикладають два однакових по величині статичних зусилля P на двох рівних по величині і симетрично розміщених від опор на відстанях 3 / 10 lo , чим забезпечують його статичний чистий згин. На кресленні представлена схема випробування і епюра створеного згинаючого моменту. Реалізацію поставленої корисної моделі задачі здійснюють наступним чином. Зразок 1 встановлюють широкою гранню на опорах 2 і навантажують через індентори 3 зусиллями P . Відстань прикладання зусилля P від опор повинна становити 3/10 розрахункової довжини зразка lo . Швидкість переміщення інденторів при навантаженні приймають рівною 10 мм/хв. Міцність шаруватих пластмас при статичному чистому згині розраховують за формулою: M , МПа, W 3 де M - згинаючий момент, Нмм; W - полярний момент поперечного перерізу зразка; мм .  30 Значення згинаючого моменту дорівнює: 3P  lo , 10 де P - зусилля, прикладене до зразка, Н; lo - робоча довжина зразка, мм M Значення полярного моменту становить: 35 b  h2 ка, мм. 6 де: b - ширина зразка, мм, h - висота зразка. 1.8P  l0 Тоді:   , МПа. b  h2 W ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Метод випробовування шаруватих пластмас на статичний чистий згин, що включає прикладання до середини зразка з робочою довжиною lo , виконаного у формі чотиригранної призми з прямокутним перерізом, статичного навантаження, який відрізняється тим, що до зразка прикладають два однакових по величині статичних зусилля P на двох рівних і симетрично розміщених від опор відстанях 3 / 10 lo , чим забезпечують його чистий згин, а міцність шаруватих пластмас при статичному чистому згині визначають за формулою:  1.8P  lo b  h2 . 1 UA 113847 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
