Спосіб визначення опору шаруватих пластмас розколюванню

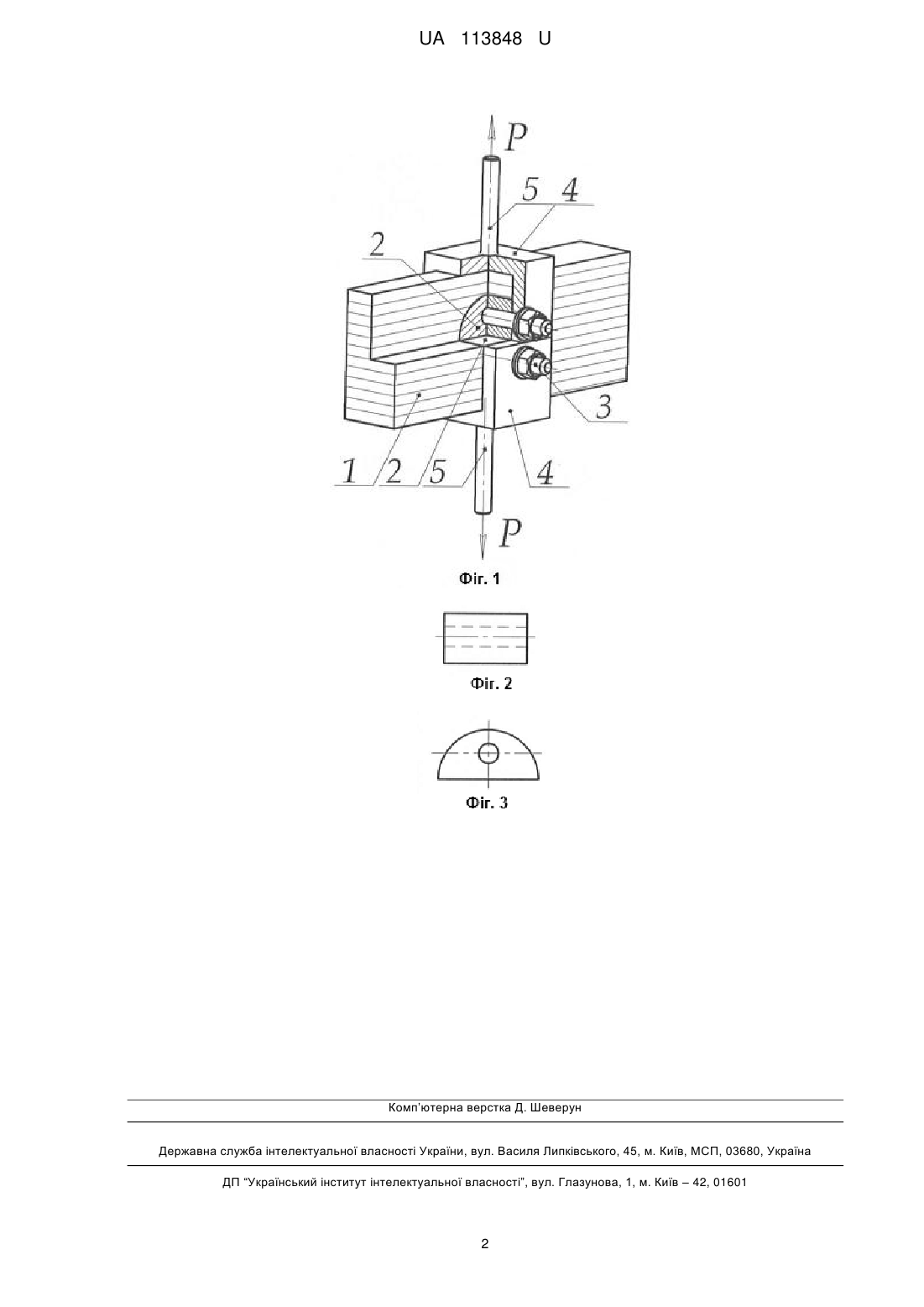

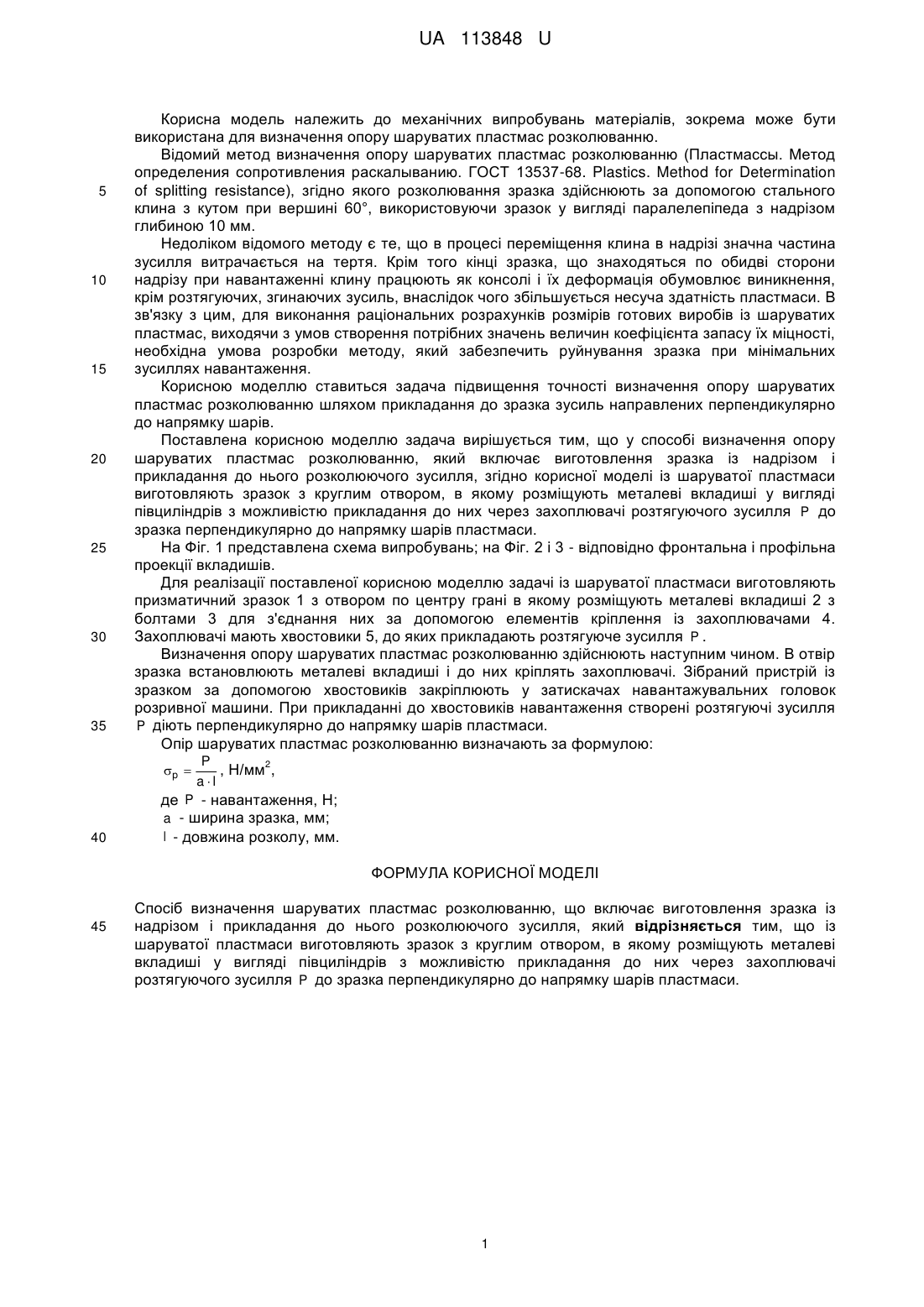

Реферат: Спосіб визначення шаруватих пластмас розколюванню включає виготовлення зразка із надрізом і прикладання до нього розколюючого зусилля. Із шаруватої пластмаси виготовляють зразок з круглим отвором, в якому розміщують металеві вкладиші у вигляді напівциліндрів з можливістю прикладання до них через захоплювачі розтягуючого зусилля P до зразка перпендикулярно до напрямку шарів пластмаси. UA 113848 U (54) СПОСІБ ВИЗНАЧЕННЯ ОПОРУ ШАРУВАТИХ ПЛАСТМАС РОЗКОЛЮВАННЮ UA 113848 U UA 113848 U 5 10 15 20 25 30 35 Корисна модель належить до механічних випробувань матеріалів, зокрема може бути використана для визначення опору шаруватих пластмас розколюванню. Відомий метод визначення опору шаруватих пластмас розколюванню (Пластмассы. Метод определения сопротивления раскалыванию. ГОСТ 13537-68. Plastics. Method for Determination of splitting resistance), згідно якого розколювання зразка здійснюють за допомогою стального клина з кутом при вершині 60°, використовуючи зразок у вигляді паралелепіпеда з надрізом глибиною 10 мм. Недоліком відомого методу є те, що в процесі переміщення клина в надрізі значна частина зусилля витрачається на тертя. Крім того кінці зразка, що знаходяться по обидві сторони надрізу при навантаженні клину працюють як консолі і їх деформація обумовлює виникнення, крім розтягуючих, згинаючих зусиль, внаслідок чого збільшується несуча здатність пластмаси. В зв'язку з цим, для виконання раціональних розрахунків розмірів готових виробів із шаруватих пластмас, виходячи з умов створення потрібних значень величин коефіцієнта запасу їх міцності, необхідна умова розробки методу, який забезпечить руйнування зразка при мінімальних зусиллях навантаження. Корисною моделлю ставиться задача підвищення точності визначення опору шаруватих пластмас розколюванню шляхом прикладання до зразка зусиль направлених перпендикулярно до напрямку шарів. Поставлена корисною моделлю задача вирішується тим, що у способі визначення опору шаруватих пластмас розколюванню, який включає виготовлення зразка із надрізом і прикладання до нього розколюючого зусилля, згідно корисної моделі із шаруватої пластмаси виготовляють зразок з круглим отвором, в якому розміщують металеві вкладиші у вигляді півциліндрів з можливістю прикладання до них через захоплювачі розтягуючого зусилля P до зразка перпендикулярно до напрямку шарів пластмаси. На Фіг. 1 представлена схема випробувань; на Фіг. 2 і 3 - відповідно фронтальна і профільна проекції вкладишів. Для реалізації поставленої корисною моделлю задачі із шаруватої пластмаси виготовляють призматичний зразок 1 з отвором по центру грані в якому розміщують металеві вкладиші 2 з болтами 3 для з'єднання них за допомогою елементів кріплення із захоплювачами 4. Захоплювачі мають хвостовики 5, до яких прикладають розтягуюче зусилля P . Визначення опору шаруватих пластмас розколюванню здійснюють наступним чином. В отвір зразка встановлюють металеві вкладиші і до них кріплять захоплювачі. Зібраний пристрій із зразком за допомогою хвостовиків закріплюють у затискачах навантажувальних головок розривної машини. При прикладанні до хвостовиків навантаження створені розтягуючі зусилля P діють перпендикулярно до напрямку шарів пластмаси. Опір шаруватих пластмас розколюванню визначають за формулою: p  40 P 2 , Н/мм , al де P - навантаження, Н; a - ширина зразка, мм; l - довжина розколу, мм. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб визначення шаруватих пластмас розколюванню, що включає виготовлення зразка із надрізом і прикладання до нього розколюючого зусилля, який відрізняється тим, що із шаруватої пластмаси виготовляють зразок з круглим отвором, в якому розміщують металеві вкладиші у вигляді півциліндрів з можливістю прикладання до них через захоплювачі розтягуючого зусилля P до зразка перпендикулярно до напрямку шарів пластмаси. 1 UA 113848 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
