Дискретний датчик тиску

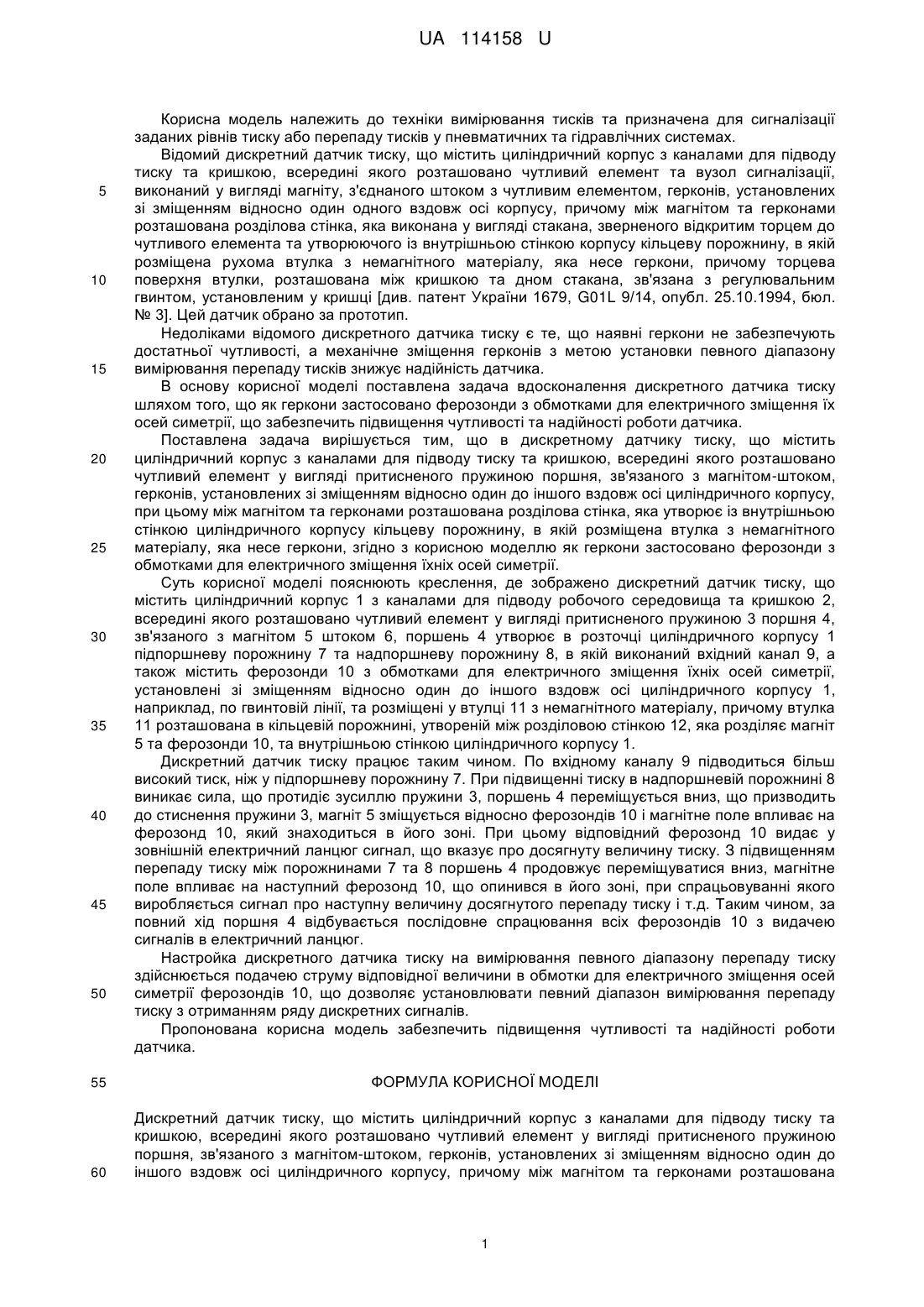

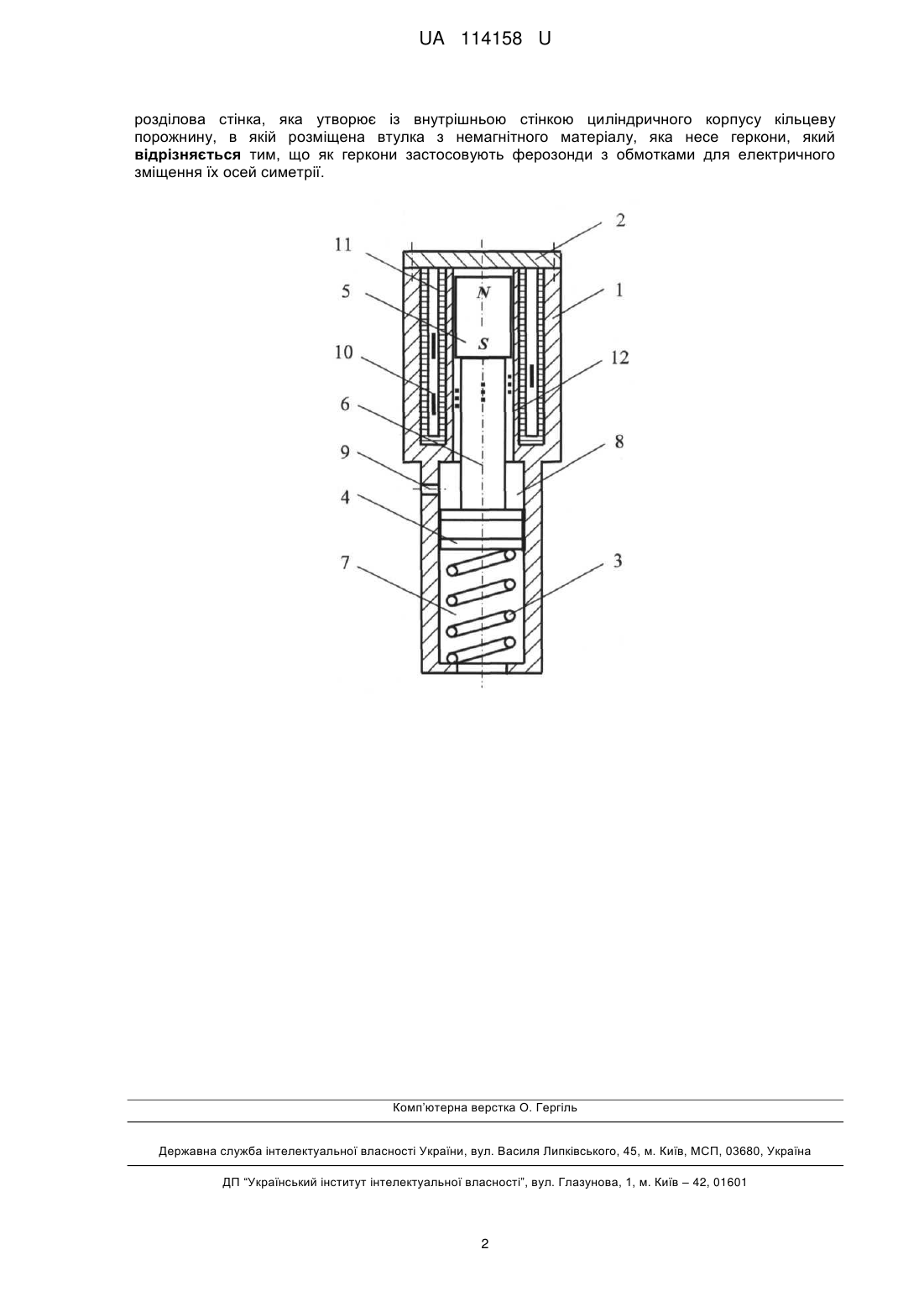

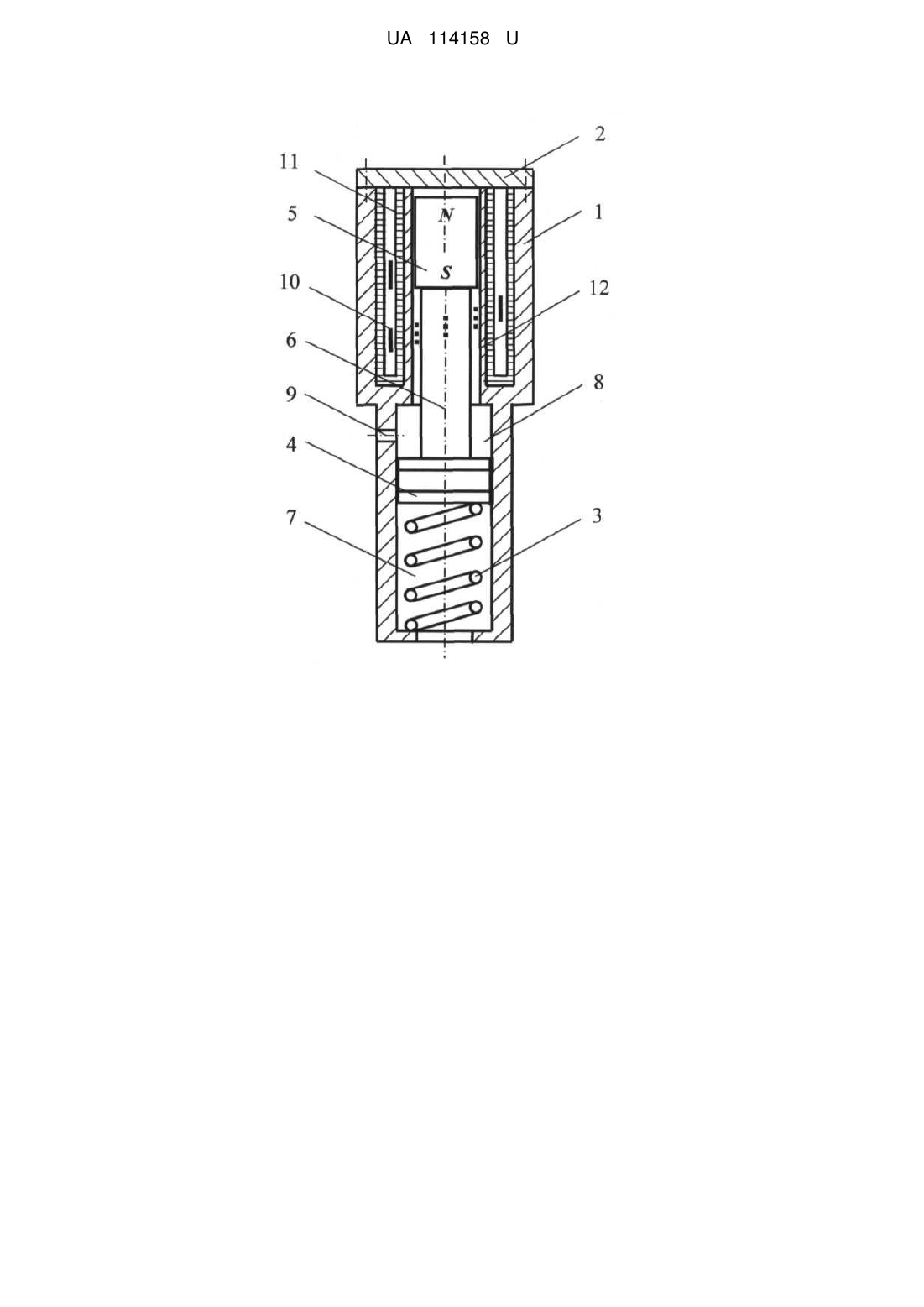

Реферат: UA 114158 U UA 114158 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до техніки вимірювання тисків та призначена для сигналізації заданих рівнів тиску або перепаду тисків у пневматичних та гідравлічних системах. Відомий дискретний датчик тиску, що містить циліндричний корпус з каналами для підводу тиску та кришкою, всередині якого розташовано чутливий елемент та вузол сигналізації, виконаний у вигляді магніту, з'єднаного штоком з чутливим елементом, герконів, установлених зі зміщенням відносно один одного вздовж осі корпусу, причому між магнітом та герконами розташована розділова стінка, яка виконана у вигляді стакана, зверненого відкритим торцем до чутливого елемента та утворюючого із внутрішньою стінкою корпусу кільцеву порожнину, в якій розміщена рухома втулка з немагнітного матеріалу, яка несе геркони, причому торцева поверхня втулки, розташована між кришкою та дном стакана, зв'язана з регулювальним гвинтом, установленим у кришці [див. патент України 1679, G01L 9/14, опубл. 25.10.1994, бюл. № 3]. Цей датчик обрано за прототип. Недоліками відомого дискретного датчика тиску є те, що наявні геркони не забезпечують достатньої чутливості, а механічне зміщення герконів з метою установки певного діапазону вимірювання перепаду тисків знижує надійність датчика. В основу корисної моделі поставлена задача вдосконалення дискретного датчика тиску шляхом того, що як геркони застосовано ферозонди з обмотками для електричного зміщення їх осей симетрії, що забезпечить підвищення чутливості та надійності роботи датчика. Поставлена задача вирішується тим, що в дискретному датчику тиску, що містить циліндричний корпус з каналами для підводу тиску та кришкою, всередині якого розташовано чутливий елемент у вигляді притисненого пружиною поршня, зв'язаного з магнітом-штоком, герконів, установлених зі зміщенням відносно один до іншого вздовж осі циліндричного корпусу, при цьому між магнітом та герконами розташована розділова стінка, яка утворює із внутрішньою стінкою циліндричного корпусу кільцеву порожнину, в якій розміщена втулка з немагнітного матеріалу, яка несе геркони, згідно з корисною моделлю як геркони застосовано ферозонди з обмотками для електричного зміщення їхніх осей симетрії. Суть корисної моделі пояснюють креслення, де зображено дискретний датчик тиску, що містить циліндричний корпус 1 з каналами для підводу робочого середовища та кришкою 2, всередині якого розташовано чутливий елемент у вигляді притисненого пружиною 3 поршня 4, зв'язаного з магнітом 5 штоком 6, поршень 4 утворює в розточці циліндричного корпусу 1 підпоршневу порожнину 7 та надпоршневу порожнину 8, в якій виконаний вхідний канал 9, а також містить ферозонди 10 з обмотками для електричного зміщення їхніх осей симетрії, установлені зі зміщенням відносно один до іншого вздовж осі циліндричного корпусу 1, наприклад, по гвинтовій лінії, та розміщені у втулці 11 з немагнітного матеріалу, причому втулка 11 розташована в кільцевій порожнині, утвореній між розділовою стінкою 12, яка розділяє магніт 5 та ферозонди 10, та внутрішньою стінкою циліндричного корпусу 1. Дискретний датчик тиску працює таким чином. По вхідному каналу 9 підводиться більш високий тиск, ніж у підпоршневу порожнину 7. При підвищенні тиску в надпоршневій порожнині 8 виникає сила, що протидіє зусиллю пружини 3, поршень 4 переміщується вниз, що призводить до стиснення пружини 3, магніт 5 зміщується відносно ферозондів 10 і магнітне поле впливає на ферозонд 10, який знаходиться в його зоні. При цьому відповідний ферозонд 10 видає у зовнішній електричний ланцюг сигнал, що вказує про досягнуту величину тиску. З підвищенням перепаду тиску між порожнинами 7 та 8 поршень 4 продовжує переміщуватися вниз, магнітне поле впливає на наступний ферозонд 10, що опинився в його зоні, при спрацьовуванні якого виробляється сигнал про наступну величину досягнутого перепаду тиску і т.д. Таким чином, за повний хід поршня 4 відбувається послідовне спрацювання всіх ферозондів 10 з видачею сигналів в електричний ланцюг. Настройка дискретного датчика тиску на вимірювання певного діапазону перепаду тиску здійснюється подачею струму відповідної величини в обмотки для електричного зміщення осей симетрії ферозондів 10, що дозволяє установлювати певний діапазон вимірювання перепаду тиску з отриманням ряду дискретних сигналів. Пропонована корисна модель забезпечить підвищення чутливості та надійності роботи датчика. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Дискретний датчик тиску, що містить циліндричний корпус з каналами для підводу тиску та кришкою, всередині якого розташовано чутливий елемент у вигляді притисненого пружиною поршня, зв'язаного з магнітом-штоком, герконів, установлених зі зміщенням відносно один до іншого вздовж осі циліндричного корпусу, причому між магнітом та герконами розташована 1 UA 114158 U розділова стінка, яка утворює із внутрішньою стінкою циліндричного корпусу кільцеву порожнину, в якій розміщена втулка з немагнітного матеріалу, яка несе геркони, який відрізняється тим, що як геркони застосовують ферозонди з обмотками для електричного зміщення їх осей симетрії. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
