Дискретний датчик тиску

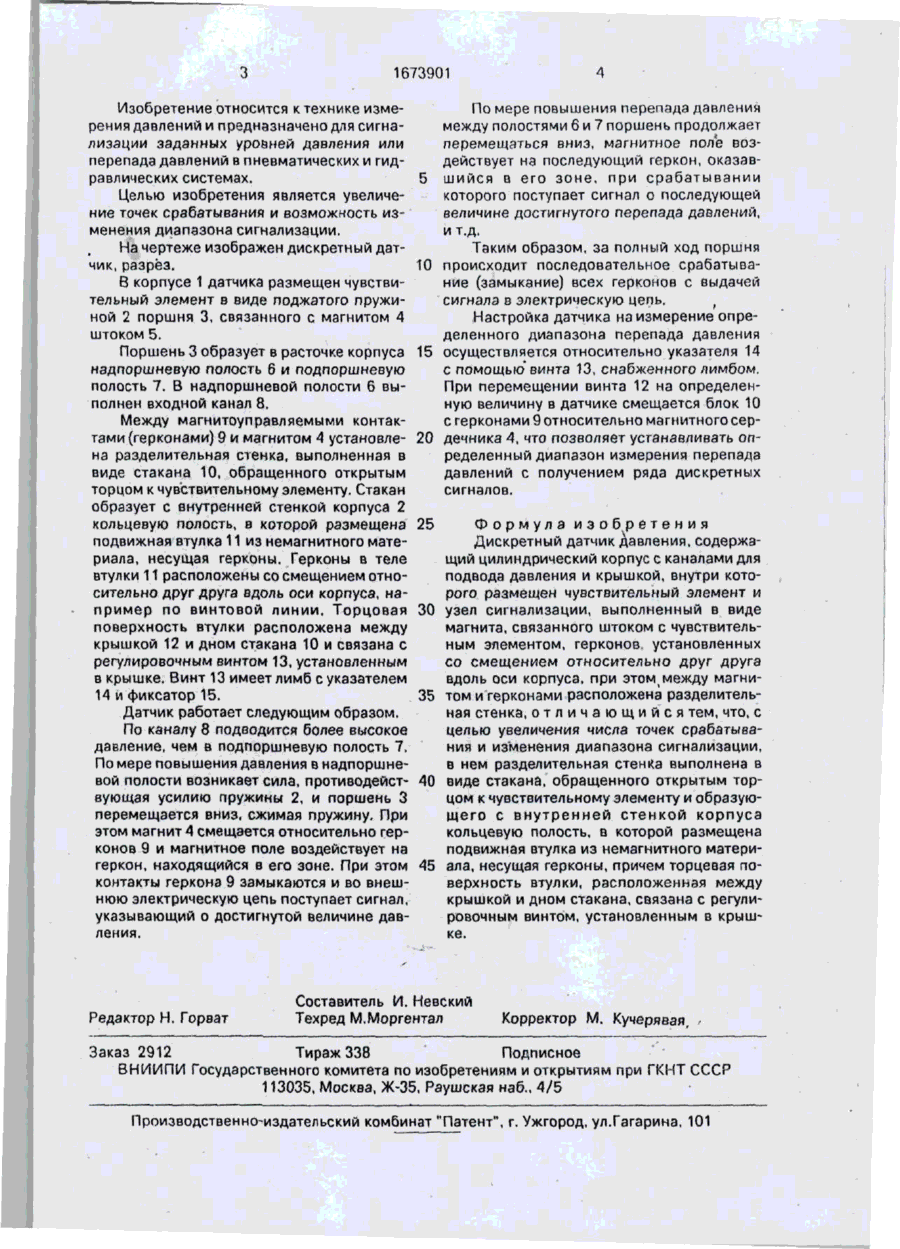

Изобретение относится к миогопоэиционным сигнализаторам давления газообразных и жидких сред и позволяет увеличить число точек срабатывания и изме нять диапазон сигнализации. Датчик содержит поршневой чувствительный элемент 3 и связанный с ним штоком магнит 4, а также герконы 9, смещенные друг относительно друга вдоль оси датчика. Между магнитом и герконами расположена разделительная стенка, выполненная в виде стакана 10, а герконы закреплены во втулке 11, которая может перемещаться регулировочным винтом 13. При перемещении под действием давления магнита 4 последовательно срабатывают герконы. 1 ил. 15 Ч) О - \. 1673901 Изобретение относится к технике измерения давлений и предназначено для сигнализации заданных уровней давления или перепада давлений в пневматических и гидравлических системах. 5 Целью изобретения является увеличение точек срабатывания и возможность изменения диапазона сигнализации. На чертеже изображен дискретный датчик, разрез. 10 В корпусе 1 датчика размещен чувствительный элемент в виде поджатого пружиной 2 поршня 3, связанного с магнитом 4 штоком 5. Поршень 3 образует в расточке корпуса 15 надпоршневую полость б и лодпоршневую полость 7. В надпоршневой полости 6 выполнен входной канал 8. Между магнитоуправляемыми контактами (герконами) 9 и магнитом 4 установле- 20 на разделительная стенка, выполненная в виде стакана 10, обращенного открытым торцом к чувствительному элементу. Стакан образует с внутренней стенкой корпуса 2 кольцевую полость, в которой размещена 25 подвижная втулка 11 из немагнитного материала, несущая герконы. Герконы в теле втулки 11 расположены со смещением относительно друг друга вдоль оси корпуса, например по винтовой линии. Торцовая 30 поверхность втулки расположена между крышкой 12 и дном стакана 10 и связана с регулировочным винтом 13, установленным в крышке. Винт 13 имеет лимб с указателем 14 и фиксатор 15. 35 Датчик работает следующим образом. По каналу 8 подводится более высокое давление, чем в подпоршневую полость 7. По мере повышения давления в надпоршневой полости возникает сила, противодейст- 40 вующая усилию пружины 2, и поршень 3 перемещается вниз, сжимая пружину. При этом магнит 4 смещается относительно герконов 9 и магнитное поле воздействует на геркон, находящийся в его зоне. При этом 45 контакты геркона 9 замыкаются и во внешнюю электрическую цепь поступает сигнал, указывающий о достигнутой величине давления. Редактор Н. Горват По мере повышения перепада давления между полостями 6 и 7 поршень продолжает перемещаться вниз, магнитное поле воздействует на последующий геркон, оказавшийся в его зоне, при срабатывании которого поступает сигнал о последующей величине достигнутого перепада давлений, и т.д. Таким образом, за полный ход поршня происходит последовательное срабатывание (замыкание) всех герконов с выдачей сигнала в электрическую цепь. Настройка датчика на измерение определенного диапазона перепада давления осуществляется относительно указателя 14 с помощью винта 13, снабженного лимбом. При перемещении винта 12 на определенную величину в датчике смещается блок 10 с герконами 9 относительно магнитного сердечника 4, что позволяет устанавливать определенный диапазон измерения перепада давлений с получением ряда дискретных сигналов. Формула изобретения Дискретный датчик Давления, содержащий цилиндрический корпус с каналами для подвода давления и крышкой, внутри которого размещен чувствительный элемент и узел сигнализации, выполненный в виде магнита, связанного штоком с чувствительным элементом, герконов. установленных со смещением относительно друг друга вдоль оси корпуса, при этоммежду магнитом и герконами расположена разделительная стенка, о т л и ч а ю щ и й с я тем, что, с целью увеличения числа точек срабатывания и изменения диапазона сигнализации, в нем разделительная стенка выполнена в виде стакана, обращенного открытым торцом к чувствительному элементу и образующего с внутренней стенкой корпуса кольцевую полость, в которой размещена подвижная втулка из немагнитного материала, несущая герконы, причем торцевая поверхность втулки, расположенная между крышкой и дном стакана, связана с регулировочным винтом, установленным в крышке. Составитель И. Невский Техред М.Моргентал Корректор М. Кучерявая Заказ 2912 Тираж 338 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
