Прутковий конвеєр

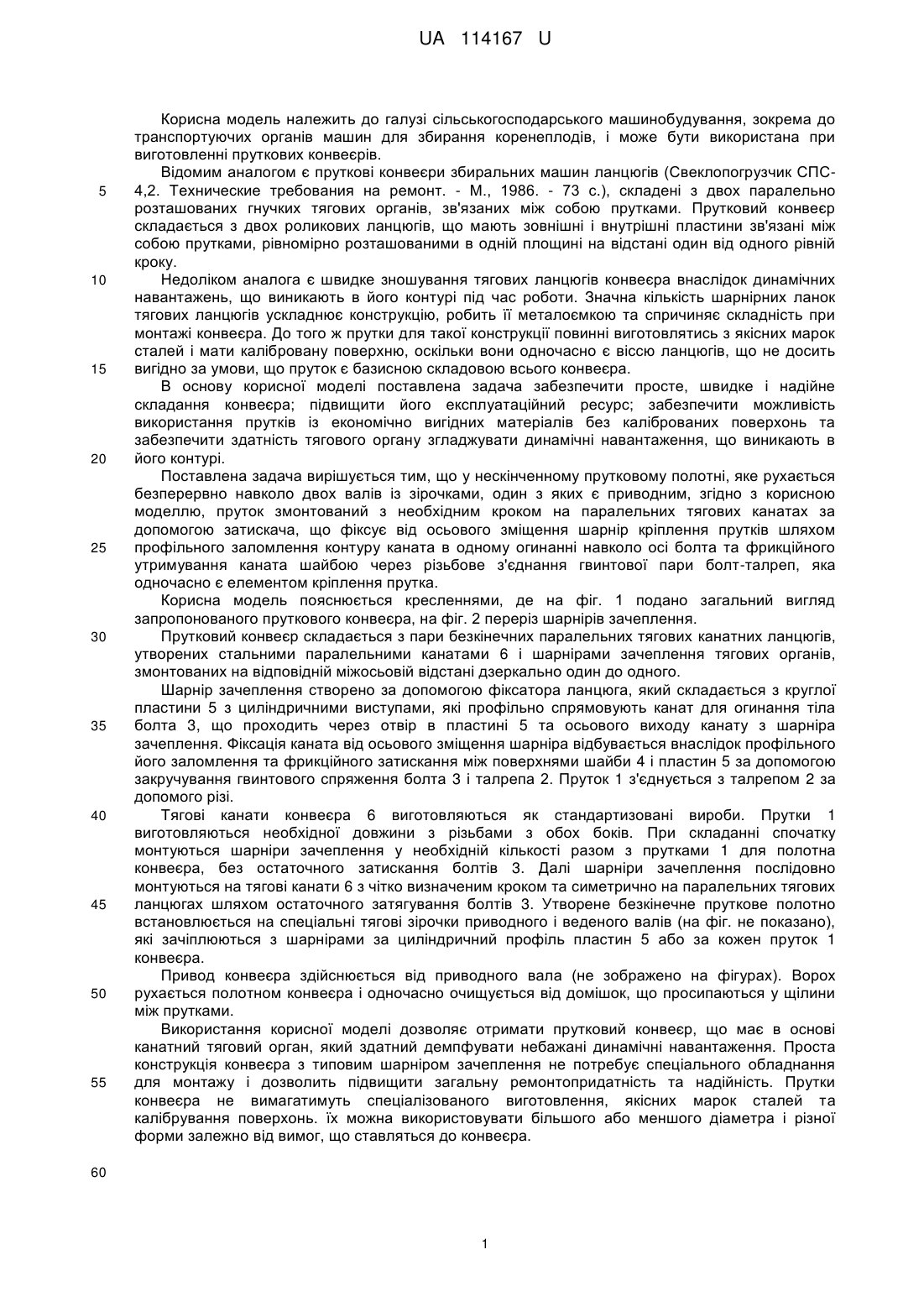

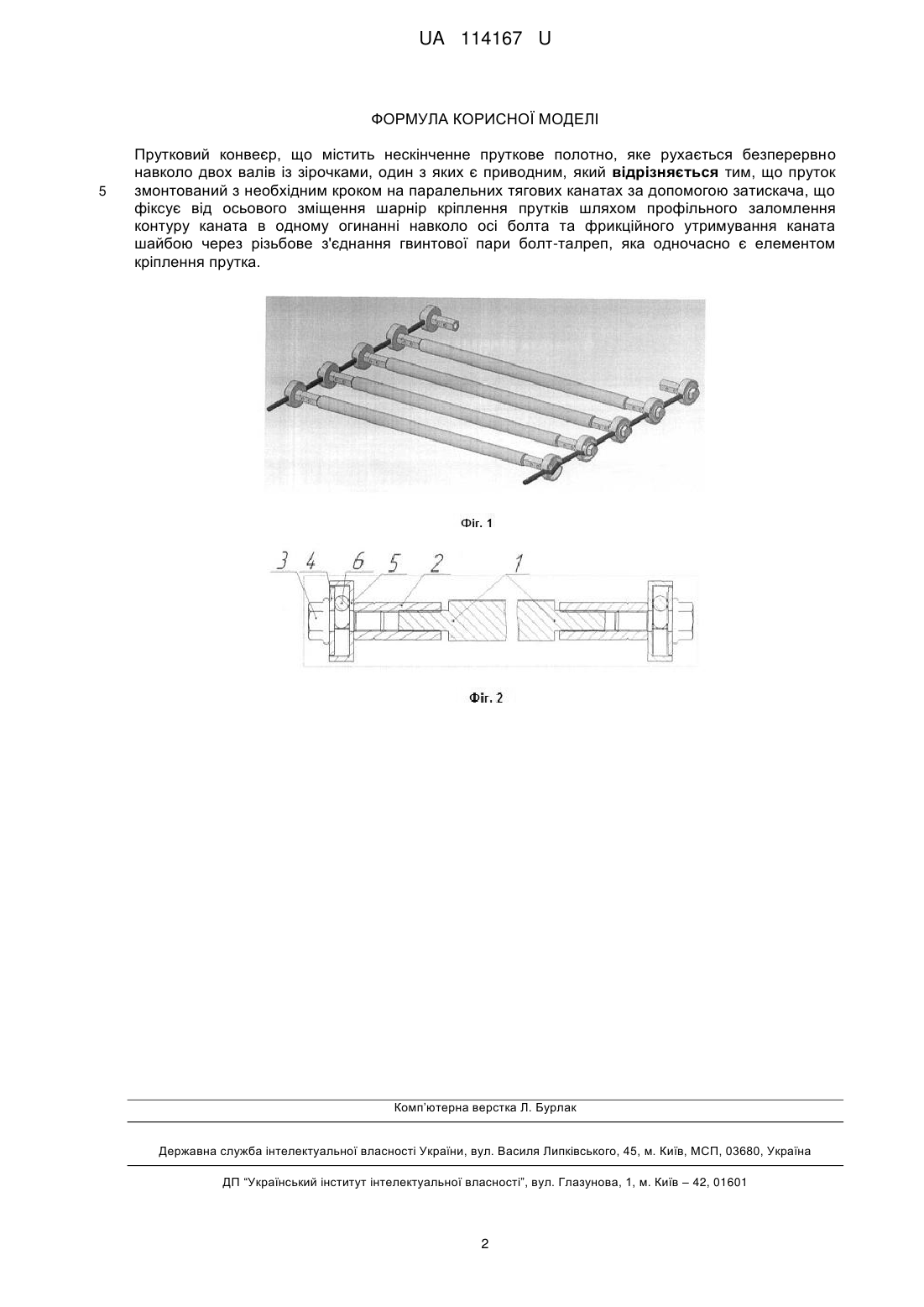

Реферат: Прутковий конвеєр містить нескінченне пруткове полотно, яке рухається безперервно навколо двох валів із зірочками, один з яких є приводним. Пруток змонтований з необхідним кроком на паралельних тягових канатах за допомогою затискача. Затискач фіксує від осьового зміщення шарнір кріплення прутків шляхом профільного заломлення контуру каната в одному огинанні навколо осі болта та фрикційного утримування каната шайбою через різьбове з'єднання гвинтової пари болт-талреп, яка одночасно є елементом кріплення прутка. UA 114167 U (54) ПРУТКОВИЙ КОНВЕЄР UA 114167 U UA 114167 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до транспортуючих органів машин для збирання коренеплодів, і може бути використана при виготовленні пруткових конвеєрів. Відомим аналогом є пруткові конвеєри збиральних машин ланцюгів (Свеклопогрузчик СПС4,2. Технические требования на ремонт. - М., 1986. - 73 с.), складені з двох паралельно розташованих гнучких тягових органів, зв'язаних між собою прутками. Прутковий конвеєр складається з двох роликових ланцюгів, що мають зовнішні і внутрішні пластини зв'язані між собою прутками, рівномірно розташованими в одній площині на відстані один від одного рівній кроку. Недоліком аналога є швидке зношування тягових ланцюгів конвеєра внаслідок динамічних навантажень, що виникають в його контурі під час роботи. Значна кількість шарнірних ланок тягових ланцюгів ускладнює конструкцію, робить її металоємкою та спричиняє складність при монтажі конвеєра. До того ж прутки для такої конструкції повинні виготовлятись з якісних марок сталей і мати калібровану поверхню, оскільки вони одночасно є віссю ланцюгів, що не досить вигідно за умови, що пруток є базисною складовою всього конвеєра. В основу корисної моделі поставлена задача забезпечити просте, швидке і надійне складання конвеєра; підвищити його експлуатаційний ресурс; забезпечити можливість використання прутків із економічно вигідних матеріалів без каліброваних поверхонь та забезпечити здатність тягового органу згладжувати динамічні навантаження, що виникають в його контурі. Поставлена задача вирішується тим, що у нескінченному прутковому полотні, яке рухається безперервно навколо двох валів із зірочками, один з яких є приводним, згідно з корисною моделлю, пруток змонтований з необхідним кроком на паралельних тягових канатах за допомогою затискача, що фіксує від осьового зміщення шарнір кріплення прутків шляхом профільного заломлення контуру каната в одному огинанні навколо осі болта та фрикційного утримування каната шайбою через різьбове з'єднання гвинтової пари болт-талреп, яка одночасно є елементом кріплення прутка. Корисна модель пояснюється кресленнями, де на фіг. 1 подано загальний вигляд запропонованого пруткового конвеєра, на фіг. 2 переріз шарнірів зачеплення. Прутковий конвеєр складається з пари безкінечних паралельних тягових канатних ланцюгів, утворених стальними паралельними канатами 6 і шарнірами зачеплення тягових органів, змонтованих на відповідній міжосьовій відстані дзеркально один до одного. Шарнір зачеплення створено за допомогою фіксатора ланцюга, який складається з круглої пластини 5 з циліндричними виступами, які профільно спрямовують канат для огинання тіла болта 3, що проходить через отвір в пластині 5 та осьового виходу канату з шарніра зачеплення. Фіксація каната від осьового зміщення шарніра відбувається внаслідок профільного його заломлення та фрикційного затискання між поверхнями шайби 4 і пластин 5 за допомогою закручування гвинтового спряження болта 3 і талрепа 2. Пруток 1 з'єднується з талрепом 2 за допомого різі. Тягові канати конвеєра 6 виготовляються як стандартизовані вироби. Прутки 1 виготовляються необхідної довжини з різьбами з обох боків. При складанні спочатку монтуються шарніри зачеплення у необхідній кількості разом з прутками 1 для полотна конвеєра, без остаточного затискання болтів 3. Далі шарніри зачеплення послідовно монтуються на тягові канати 6 з чітко визначеним кроком та симетрично на паралельних тягових ланцюгах шляхом остаточного затягування болтів 3. Утворене безкінечне пруткове полотно встановлюється на спеціальні тягові зірочки приводного і веденого валів (на фіг. не показано), які зачіплюються з шарнірами за циліндричний профіль пластин 5 або за кожен пруток 1 конвеєра. Привод конвеєра здійснюється від приводного вала (не зображено на фігурах). Ворох рухається полотном конвеєра і одночасно очищується від домішок, що просипаються у щілини між прутками. Використання корисної моделі дозволяє отримати прутковий конвеєр, що має в основі канатний тяговий орган, який здатний демпфувати небажані динамічні навантаження. Проста конструкція конвеєра з типовим шарніром зачеплення не потребує спеціального обладнання для монтажу і дозволить підвищити загальну ремонтопридатність та надійність. Прутки конвеєра не вимагатимуть спеціалізованого виготовлення, якісних марок сталей та калібрування поверхонь. їх можна використовувати більшого або меншого діаметра і різної форми залежно від вимог, що ставляться до конвеєра. 60 1 UA 114167 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Прутковий конвеєр, що містить нескінченне пруткове полотно, яке рухається безперервно навколо двох валів із зірочками, один з яких є приводним, який відрізняється тим, що пруток змонтований з необхідним кроком на паралельних тягових канатах за допомогою затискача, що фіксує від осьового зміщення шарнір кріплення прутків шляхом профільного заломлення контуру каната в одному огинанні навколо осі болта та фрикційного утримування каната шайбою через різьбове з'єднання гвинтової пари болт-талреп, яка одночасно є елементом кріплення прутка. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
