Прутковий конвеєр

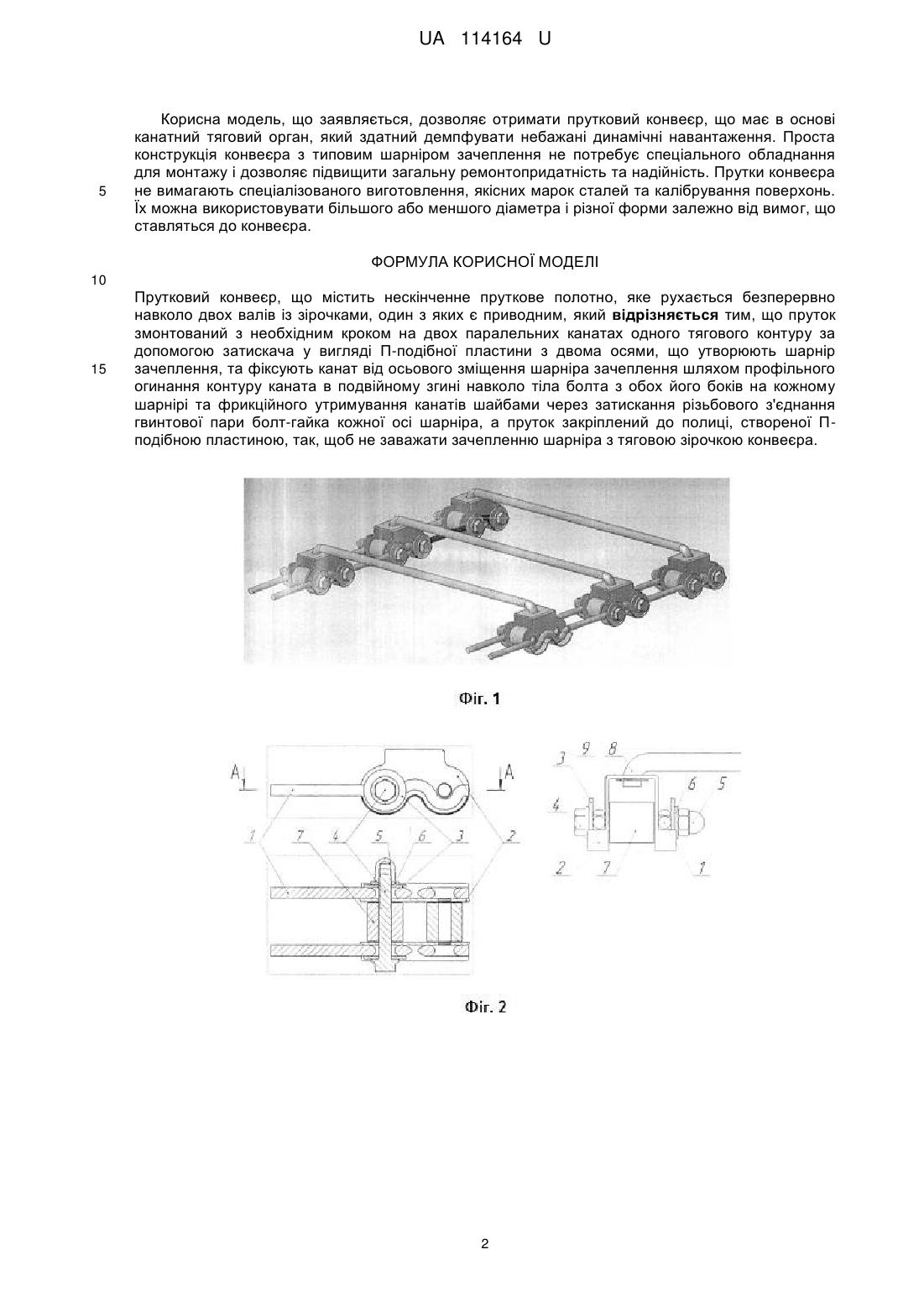

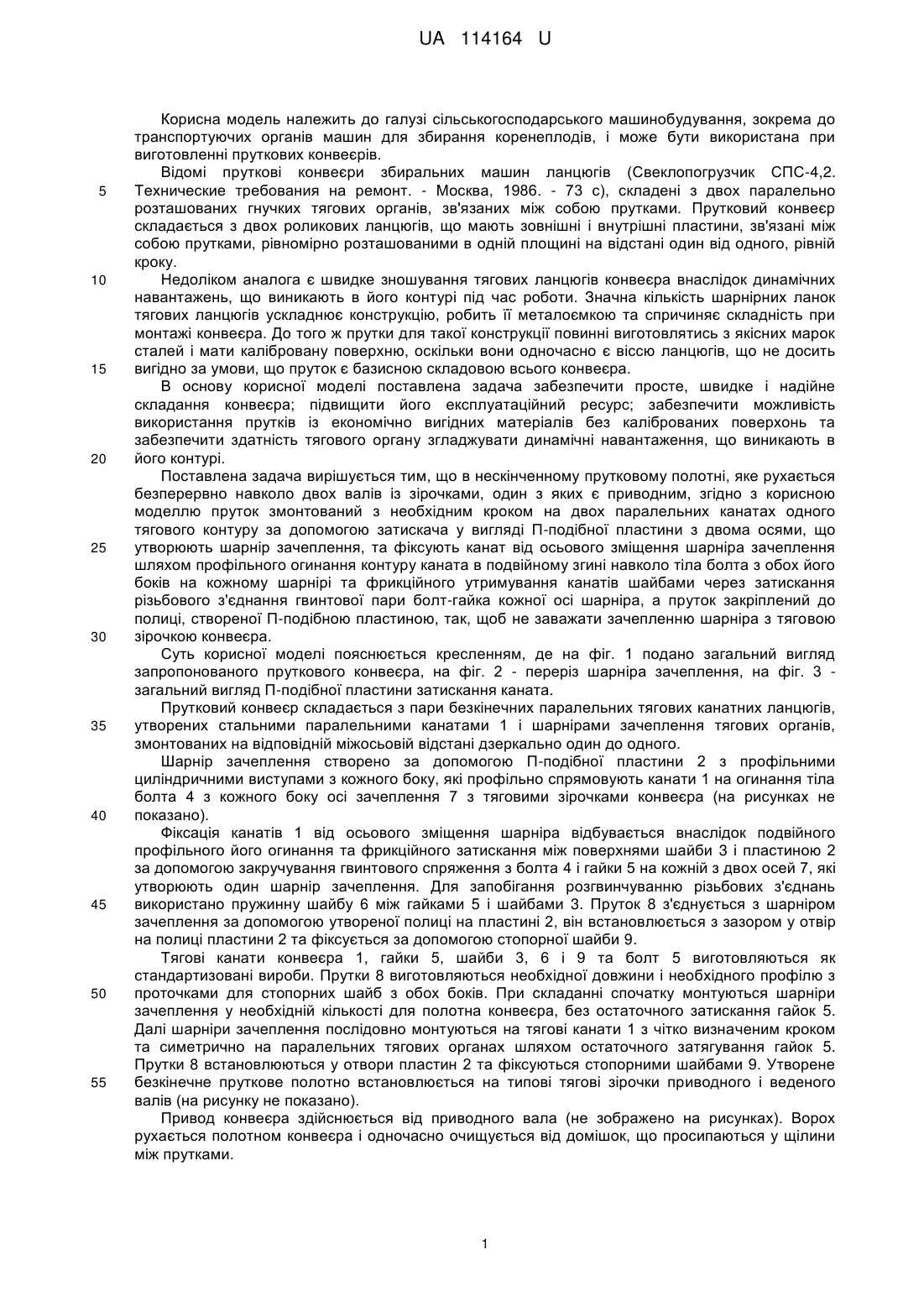

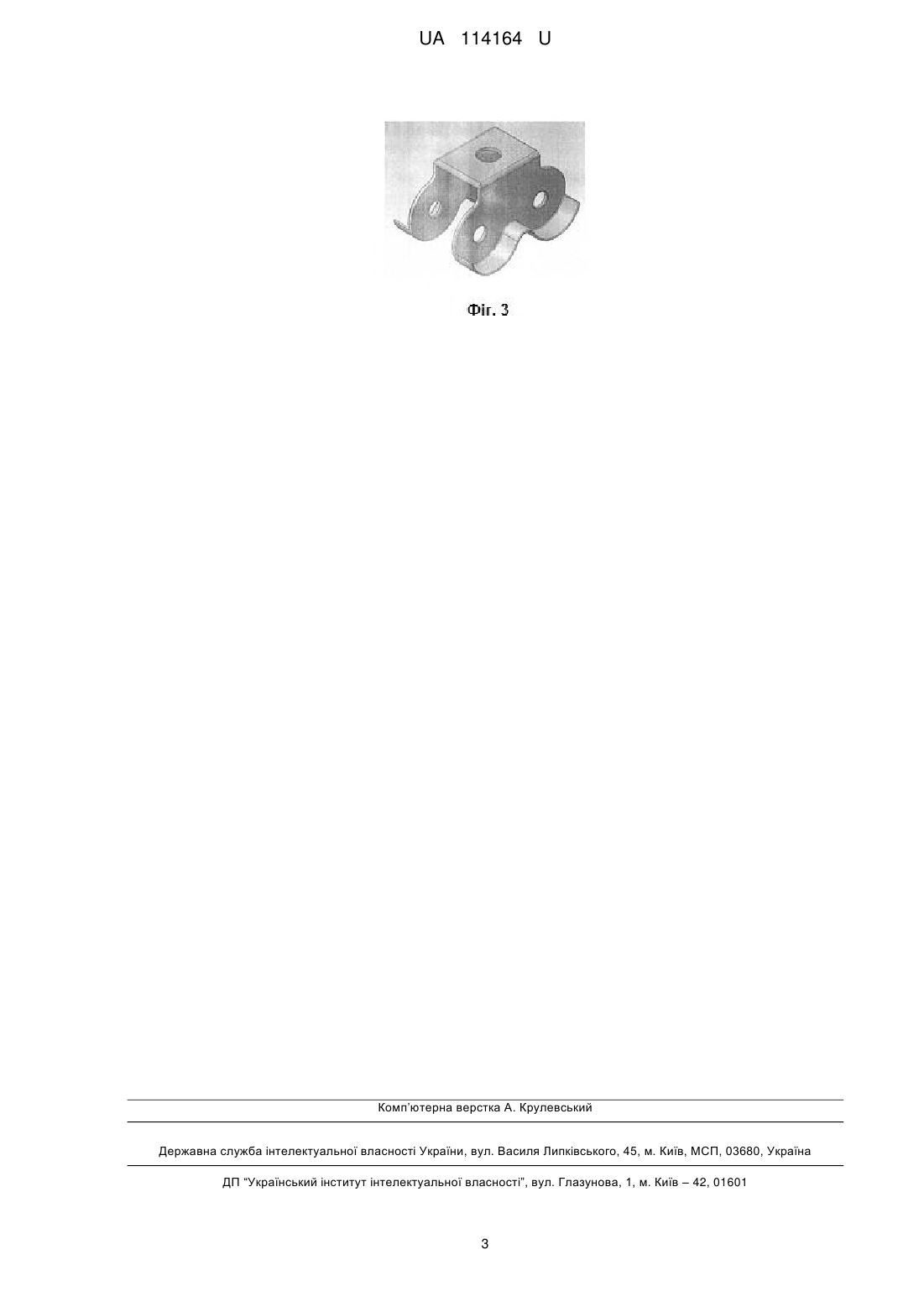

Реферат: Прутковий конвеєр містить нескінченне пруткове полотно, яке рухається безперервно навколо двох валів із зірочками, один з яких є приводним. Пруток змонтований з необхідним кроком на двох паралельних канатах одного тягового контуру за допомогою затискача у вигляді Пподібної пластини з двома осями, що утворюють шарнір зачеплення, та фіксують канат від осьового зміщення шарніра зачеплення шляхом профільного огинання контуру каната в подвійному згині навколо тіла болта з обох його боків на кожному шарнірі та фрикційного утримування канатів шайбами через затискання різьбового з'єднання гвинтової пари болт-гайка кожної осі шарніра, а пруток закріплений до полиці, створеної П-подібною пластиною, так, щоб не заважати зачепленню шарніра з тяговою зірочкою конвеєра. UA 114164 U (54) ПРУТКОВИЙ КОНВЕЄР UA 114164 U UA 114164 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до транспортуючих органів машин для збирання коренеплодів, і може бути використана при виготовленні пруткових конвеєрів. Відомі пруткові конвеєри збиральних машин ланцюгів (Свеклопогрузчик СПС-4,2. Технические требования на ремонт. - Москва, 1986. - 73 с), складені з двох паралельно розташованих гнучких тягових органів, зв'язаних між собою прутками. Прутковий конвеєр складається з двох роликових ланцюгів, що мають зовнішні і внутрішні пластини, зв'язані між собою прутками, рівномірно розташованими в одній площині на відстані один від одного, рівній кроку. Недоліком аналога є швидке зношування тягових ланцюгів конвеєра внаслідок динамічних навантажень, що виникають в його контурі під час роботи. Значна кількість шарнірних ланок тягових ланцюгів ускладнює конструкцію, робить її металоємкою та спричиняє складність при монтажі конвеєра. До того ж прутки для такої конструкції повинні виготовлятись з якісних марок сталей і мати калібровану поверхню, оскільки вони одночасно є віссю ланцюгів, що не досить вигідно за умови, що пруток є базисною складовою всього конвеєра. В основу корисної моделі поставлена задача забезпечити просте, швидке і надійне складання конвеєра; підвищити його експлуатаційний ресурс; забезпечити можливість використання прутків із економічно вигідних матеріалів без каліброваних поверхонь та забезпечити здатність тягового органу згладжувати динамічні навантаження, що виникають в його контурі. Поставлена задача вирішується тим, що в нескінченному прутковому полотні, яке рухається безперервно навколо двох валів із зірочками, один з яких є приводним, згідно з корисною моделлю пруток змонтований з необхідним кроком на двох паралельних канатах одного тягового контуру за допомогою затискача у вигляді П-подібної пластини з двома осями, що утворюють шарнір зачеплення, та фіксують канат від осьового зміщення шарніра зачеплення шляхом профільного огинання контуру каната в подвійному згині навколо тіла болта з обох його боків на кожному шарнірі та фрикційного утримування канатів шайбами через затискання різьбового з'єднання гвинтової пари болт-гайка кожної осі шарніра, а пруток закріплений до полиці, створеної П-подібною пластиною, так, щоб не заважати зачепленню шарніра з тяговою зірочкою конвеєра. Суть корисної моделі пояснюється кресленням, де на фіг. 1 подано загальний вигляд запропонованого пруткового конвеєра, на фіг. 2 - переріз шарніра зачеплення, на фіг. 3 загальний вигляд П-подібної пластини затискання каната. Прутковий конвеєр складається з пари безкінечних паралельних тягових канатних ланцюгів, утворених стальними паралельними канатами 1 і шарнірами зачеплення тягових органів, змонтованих на відповідній міжосьовій відстані дзеркально один до одного. Шарнір зачеплення створено за допомогою П-подібної пластини 2 з профільними циліндричними виступами з кожного боку, які профільно спрямовують канати 1 на огинання тіла болта 4 з кожного боку осі зачеплення 7 з тяговими зірочками конвеєра (на рисунках не показано). Фіксація канатів 1 від осьового зміщення шарніра відбувається внаслідок подвійного профільного його огинання та фрикційного затискання між поверхнями шайби 3 і пластиною 2 за допомогою закручування гвинтового спряження з болта 4 і гайки 5 на кожній з двох осей 7, які утворюють один шарнір зачеплення. Для запобігання розгвинчуванню різьбових з'єднань використано пружинну шайбу 6 між гайками 5 і шайбами 3. Пруток 8 з'єднується з шарніром зачеплення за допомогою утвореної полиці на пластині 2, він встановлюється з зазором у отвір на полиці пластини 2 та фіксується за допомогою стопорної шайби 9. Тягові канати конвеєра 1, гайки 5, шайби 3, 6 і 9 та болт 5 виготовляються як стандартизовані вироби. Прутки 8 виготовляються необхідної довжини і необхідного профілю з проточками для стопорних шайб з обох боків. При складанні спочатку монтуються шарніри зачеплення у необхідній кількості для полотна конвеєра, без остаточного затискання гайок 5. Далі шарніри зачеплення послідовно монтуються на тягові канати 1 з чітко визначеним кроком та симетрично на паралельних тягових органах шляхом остаточного затягування гайок 5. Прутки 8 встановлюються у отвори пластин 2 та фіксуються стопорними шайбами 9. Утворене безкінечне пруткове полотно встановлюється на типові тягові зірочки приводного і веденого валів (на рисунку не показано). Привод конвеєра здійснюється від приводного вала (не зображено на рисунках). Ворох рухається полотном конвеєра і одночасно очищується від домішок, що просипаються у щілини між прутками. 1 UA 114164 U 5 Корисна модель, що заявляється, дозволяє отримати прутковий конвеєр, що має в основі канатний тяговий орган, який здатний демпфувати небажані динамічні навантаження. Проста конструкція конвеєра з типовим шарніром зачеплення не потребує спеціального обладнання для монтажу і дозволяє підвищити загальну ремонтопридатність та надійність. Прутки конвеєра не вимагають спеціалізованого виготовлення, якісних марок сталей та калібрування поверхонь. Їх можна використовувати більшого або меншого діаметра і різної форми залежно від вимог, що ставляться до конвеєра. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Прутковий конвеєр, що містить нескінченне пруткове полотно, яке рухається безперервно навколо двох валів із зірочками, один з яких є приводним, який відрізняється тим, що пруток змонтований з необхідним кроком на двох паралельних канатах одного тягового контуру за допомогою затискача у вигляді П-подібної пластини з двома осями, що утворюють шарнір зачеплення, та фіксують канат від осьового зміщення шарніра зачеплення шляхом профільного огинання контуру каната в подвійному згині навколо тіла болта з обох його боків на кожному шарнірі та фрикційного утримування канатів шайбами через затискання різьбового з'єднання гвинтової пари болт-гайка кожної осі шарніра, а пруток закріплений до полиці, створеної Пподібною пластиною, так, щоб не заважати зачепленню шарніра з тяговою зірочкою конвеєра. 2 UA 114164 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
