Магнітна пружина

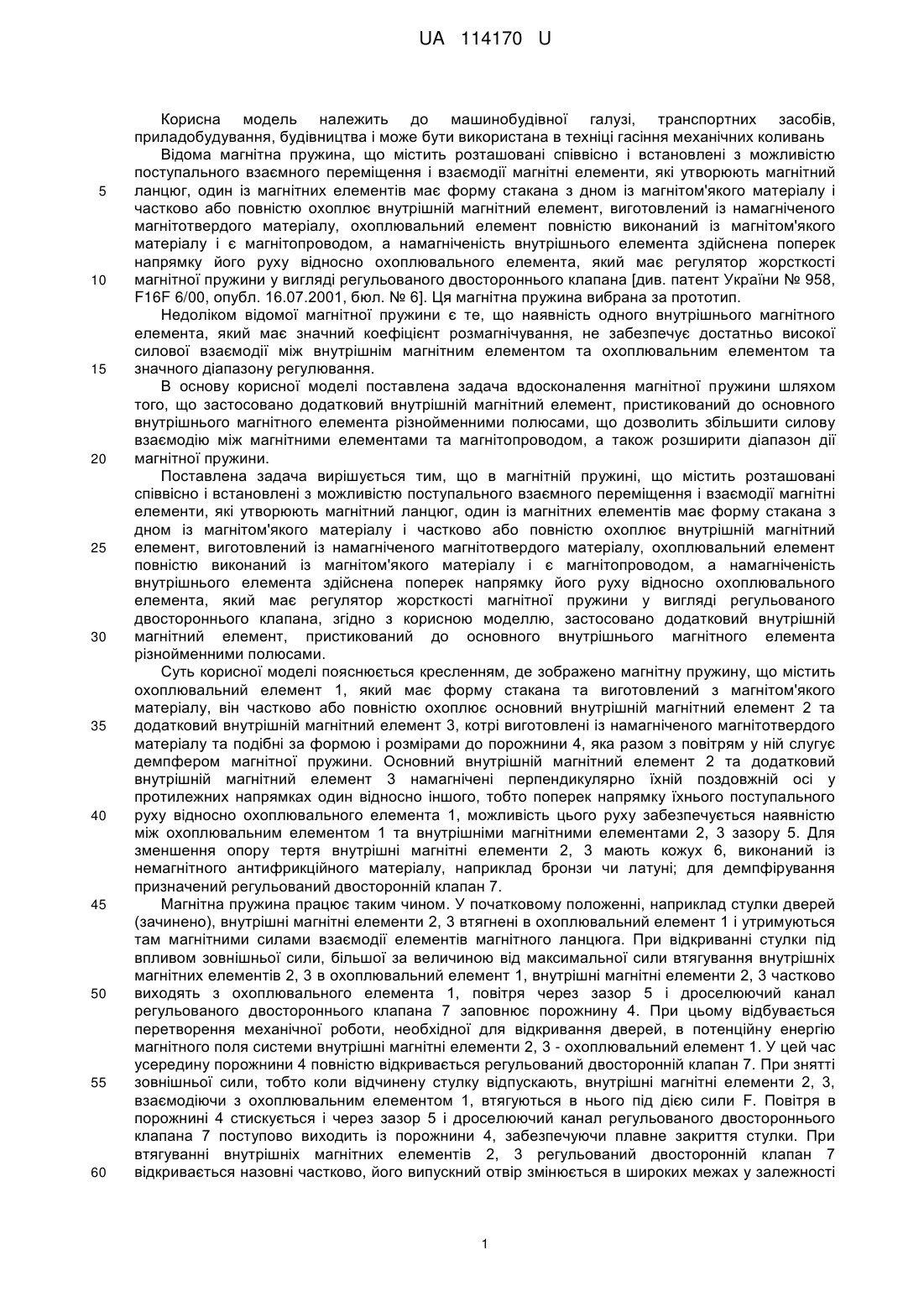

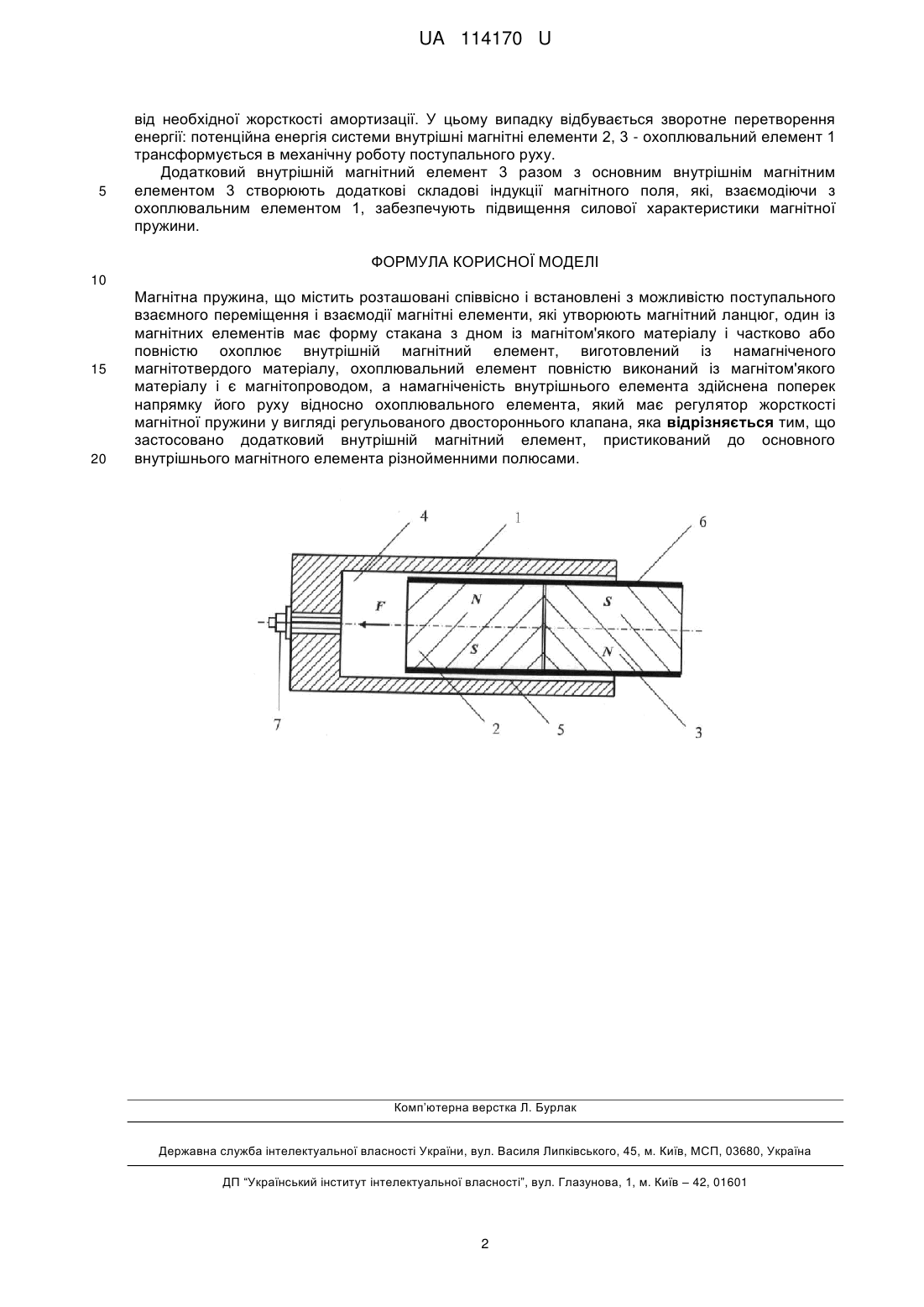

Реферат: UA 114170 U UA 114170 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудівної галузі, транспортних засобів, приладобудування, будівництва і може бути використана в техніці гасіння механічних коливань Відома магнітна пружина, що містить розташовані співвісно і встановлені з можливістю поступального взаємного переміщення і взаємодії магнітні елементи, які утворюють магнітний ланцюг, один із магнітних елементів має форму стакана з дном із магнітом'якого матеріалу і частково або повністю охоплює внутрішній магнітний елемент, виготовлений із намагніченого магнітотвердого матеріалу, охоплювальний елемент повністю виконаний із магнітом'якого матеріалу і є магнітопроводом, а намагніченість внутрішнього елемента здійснена поперек напрямку його руху відносно охоплювального елемента, який має регулятор жорсткості магнітної пружини у вигляді регульованого двостороннього клапана [див. патент України № 958, F16F 6/00, опубл. 16.07.2001, бюл. № 6]. Ця магнітна пружина вибрана за прототип. Недоліком відомої магнітної пружини є те, що наявність одного внутрішнього магнітного елемента, який має значний коефіцієнт розмагнічування, не забезпечує достатньо високої силової взаємодії між внутрішнім магнітним елементом та охоплювальним елементом та значного діапазону регулювання. В основу корисної моделі поставлена задача вдосконалення магнітної пружини шляхом того, що застосовано додатковий внутрішній магнітний елемент, пристикований до основного внутрішнього магнітного елемента різнойменними полюсами, що дозволить збільшити силову взаємодію між магнітними елементами та магнітопроводом, а також розширити діапазон дії магнітної пружини. Поставлена задача вирішується тим, що в магнітній пружині, що містить розташовані співвісно і встановлені з можливістю поступального взаємного переміщення і взаємодії магнітні елементи, які утворюють магнітний ланцюг, один із магнітних елементів має форму стакана з дном із магнітом'якого матеріалу і частково або повністю охоплює внутрішній магнітний елемент, виготовлений із намагніченого магнітотвердого матеріалу, охоплювальний елемент повністю виконаний із магнітом'якого матеріалу і є магнітопроводом, а намагніченість внутрішнього елемента здійснена поперек напрямку його руху відносно охоплювального елемента, який має регулятор жорсткості магнітної пружини у вигляді регульованого двостороннього клапана, згідно з корисною моделлю, застосовано додатковий внутрішній магнітний елемент, пристикований до основного внутрішнього магнітного елемента різнойменними полюсами. Суть корисної моделі пояснюється кресленням, де зображено магнітну пружину, що містить охоплювальний елемент 1, який має форму стакана та виготовлений з магнітом'якого матеріалу, він частково або повністю охоплює основний внутрішній магнітний елемент 2 та додатковий внутрішній магнітний елемент 3, котрі виготовлені із намагніченого магнітотвердого матеріалу та подібні за формою і розмірами до порожнини 4, яка разом з повітрям у ній слугує демпфером магнітної пружини. Основний внутрішній магнітний елемент 2 та додатковий внутрішній магнітний елемент 3 намагнічені перпендикулярно їхній поздовжній осі у протилежних напрямках один відносно іншого, тобто поперек напрямку їхнього поступального руху відносно охоплювального елемента 1, можливість цього руху забезпечується наявністю між охоплювальним елементом 1 та внутрішніми магнітними елементами 2, 3 зазору 5. Для зменшення опору тертя внутрішні магнітні елементи 2, 3 мають кожух 6, виконаний із немагнітного антифрикційного матеріалу, наприклад бронзи чи латуні; для демпфірування призначений регульований двосторонній клапан 7. Магнітна пружина працює таким чином. У початковому положенні, наприклад стулки дверей (зачинено), внутрішні магнітні елементи 2, 3 втягнені в охоплювальний елемент 1 і утримуються там магнітними силами взаємодії елементів магнітного ланцюга. При відкриванні стулки під впливом зовнішньої сили, більшої за величиною від максимальної сили втягування внутрішніх магнітних елементів 2, 3 в охоплювальний елемент 1, внутрішні магнітні елементи 2, 3 частково виходять з охоплювального елемента 1, повітря через зазор 5 і дроселюючий канал регульованого двостороннього клапана 7 заповнює порожнину 4. При цьому відбувається перетворення механічної роботи, необхідної для відкривання дверей, в потенційну енергію магнітного поля системи внутрішні магнітні елементи 2, 3 - охоплювальний елемент 1. У цей час усередину порожнини 4 повністю відкривається регульований двосторонній клапан 7. При знятті зовнішньої сили, тобто коли відчинену стулку відпускають, внутрішні магнітні елементи 2, 3, взаємодіючи з охоплювальним елементом 1, втягуються в нього під дією сили F. Повітря в порожнині 4 стискується і через зазор 5 і дроселюючий канал регульованого двостороннього клапана 7 поступово виходить із порожнини 4, забезпечуючи плавне закриття стулки. При втягуванні внутрішніх магнітних елементів 2, 3 регульований двосторонній клапан 7 відкривається назовні частково, його випускний отвір змінюється в широких межах у залежності 1 UA 114170 U 5 від необхідної жорсткості амортизації. У цьому випадку відбувається зворотне перетворення енергії: потенційна енергія системи внутрішні магнітні елементи 2, 3 - охоплювальний елемент 1 трансформується в механічну роботу поступального руху. Додатковий внутрішній магнітний елемент 3 разом з основним внутрішнім магнітним елементом 3 створюють додаткові складові індукції магнітного поля, які, взаємодіючи з охоплювальним елементом 1, забезпечують підвищення силової характеристики магнітної пружини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Магнітна пружина, що містить розташовані співвісно і встановлені з можливістю поступального взаємного переміщення і взаємодії магнітні елементи, які утворюють магнітний ланцюг, один із магнітних елементів має форму стакана з дном із магнітом'якого матеріалу і частково або повністю охоплює внутрішній магнітний елемент, виготовлений із намагніченого магнітотвердого матеріалу, охоплювальний елемент повністю виконаний із магнітом'якого матеріалу і є магнітопроводом, а намагніченість внутрішнього елемента здійснена поперек напрямку його руху відносно охоплювального елемента, який має регулятор жорсткості магнітної пружини у вигляді регульованого двостороннього клапана, яка відрізняється тим, що застосовано додатковий внутрішній магнітний елемент, пристикований до основного внутрішнього магнітного елемента різнойменними полюсами. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
