Спосіб укріплювання ґрунтової основи

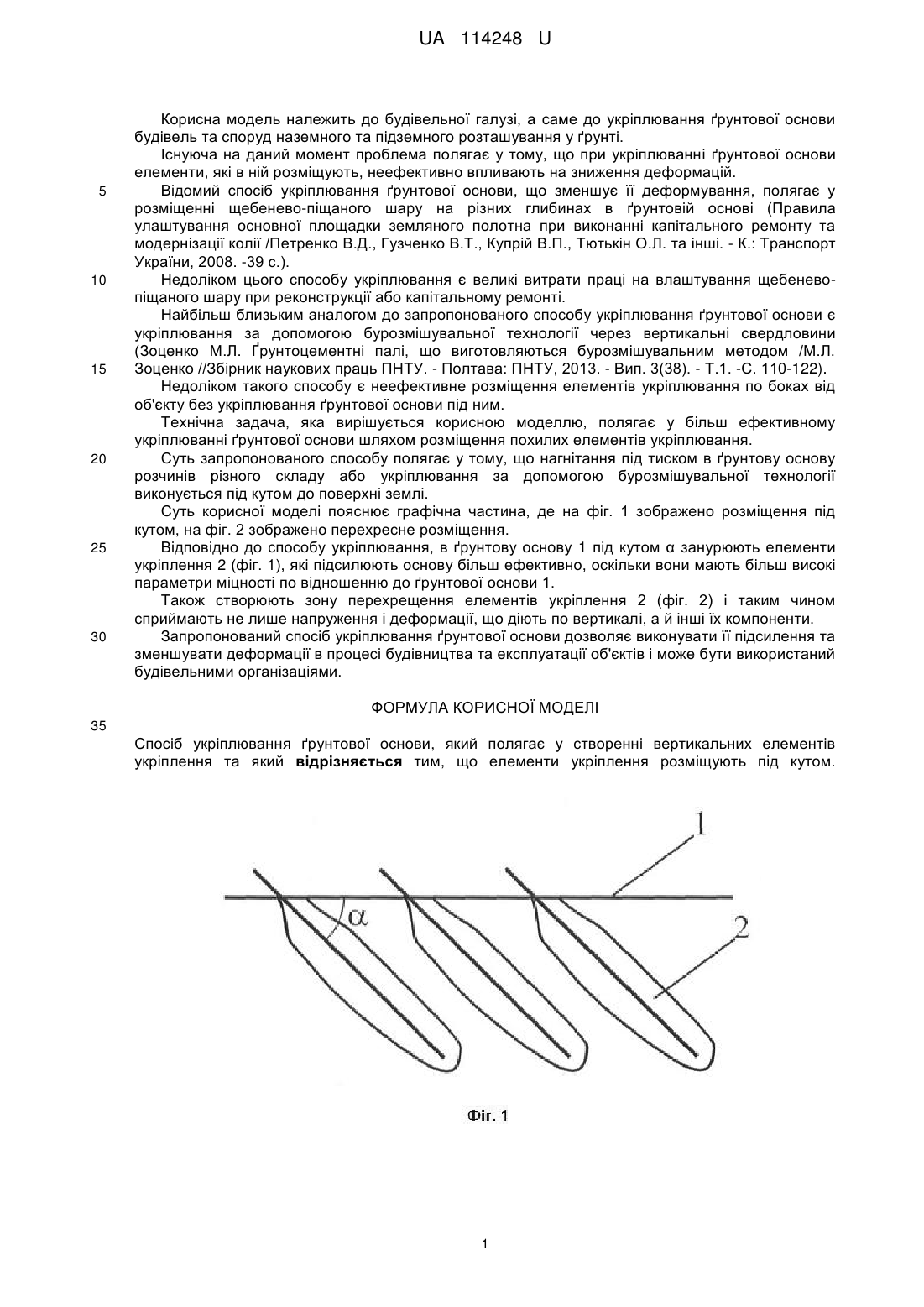

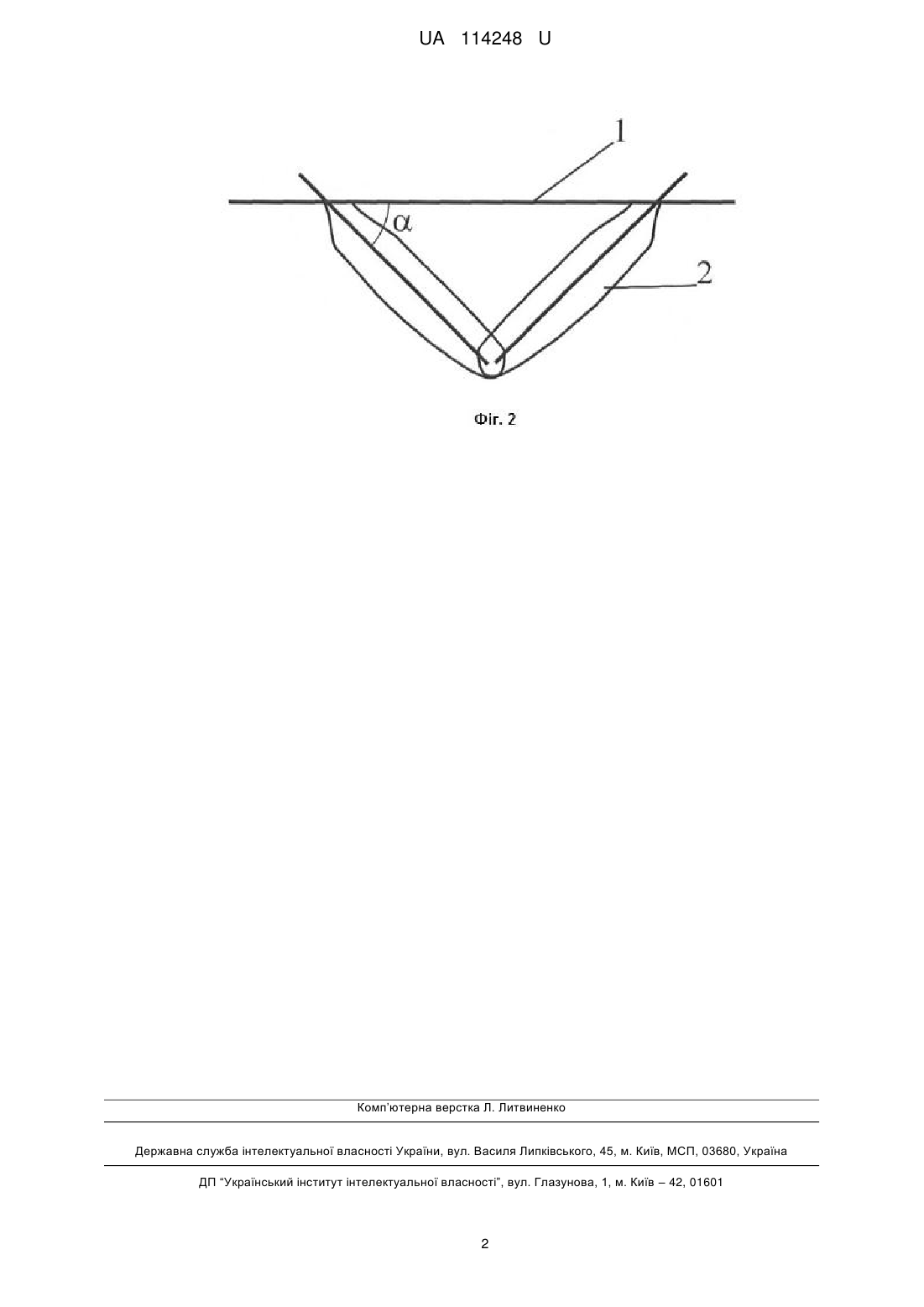

Реферат: Спосіб укріплювання ґрунтової основи полягає у створенні вертикальних елементів укріплення. Елементи укріплення розміщують під кутом. UA 114248 U (12) UA 114248 U UA 114248 U 5 10 15 20 25 30 Корисна модель належить до будівельної галузі, а саме до укріплювання ґрунтової основи будівель та споруд наземного та підземного розташування у ґрунті. Існуюча на даний момент проблема полягає у тому, що при укріплюванні ґрунтової основи елементи, які в ній розміщують, неефективно впливають на зниження деформацій. Відомий спосіб укріплювання ґрунтової основи, що зменшує її деформування, полягає у розміщенні щебенево-піщаного шару на різних глибинах в ґрунтовій основі (Правила улаштування основної площадки земляного полотна при виконанні капітального ремонту та модернізації колії /Петренко В.Д., Гузченко В.Т., Купрій В.П., Тютькін О.Л. та інші. - К.: Транспорт України, 2008. -39 с.). Недоліком цього способу укріплювання є великі витрати праці на влаштування щебеневопіщаного шару при реконструкції або капітальному ремонті. Найбільш близьким аналогом до запропонованого способу укріплювання ґрунтової основи є укріплювання за допомогою бурозмішувальної технології через вертикальні свердловини (Зоценко М.Л. Ґрунтоцементні палі, що виготовляються бурозмішувальним методом /М.Л. Зоценко //Збірник наукових праць ПНТУ. - Полтава: ПНТУ, 2013. - Вип. 3(38). - Т.1. -С. 110-122). Недоліком такого способу є неефективне розміщення елементів укріплювання по боках від об'єкту без укріплювання ґрунтової основи під ним. Технічна задача, яка вирішується корисною моделлю, полягає у більш ефективному укріплюванні ґрунтової основи шляхом розміщення похилих елементів укріплювання. Суть запропонованого способу полягає у тому, що нагнітання під тиском в ґрунтову основу розчинів різного складу або укріплювання за допомогою бурозмішувальної технології виконується під кутом до поверхні землі. Суть корисної моделі пояснює графічна частина, де на фіг. 1 зображено розміщення під кутом, на фіг. 2 зображено перехресне розміщення. Відповідно до способу укріплювання, в ґрунтову основу 1 під кутом α занурюють елементи укріплення 2 (фіг. 1), які підсилюють основу більш ефективно, оскільки вони мають більш високі параметри міцності по відношенню до ґрунтової основи 1. Також створюють зону перехрещення елементів укріплення 2 (фіг. 2) і таким чином сприймають не лише напруження і деформації, що діють по вертикалі, а й інші їх компоненти. Запропонований спосіб укріплювання ґрунтової основи дозволяє виконувати її підсилення та зменшувати деформації в процесі будівництва та експлуатації об'єктів і може бути використаний будівельними організаціями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Спосіб укріплювання ґрунтової основи, який полягає у створенні вертикальних елементів укріплення та який відрізняється тим, що елементи укріплення розміщують під кутом. 1 UA 114248 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
