Спосіб укріплювання земляного полотна

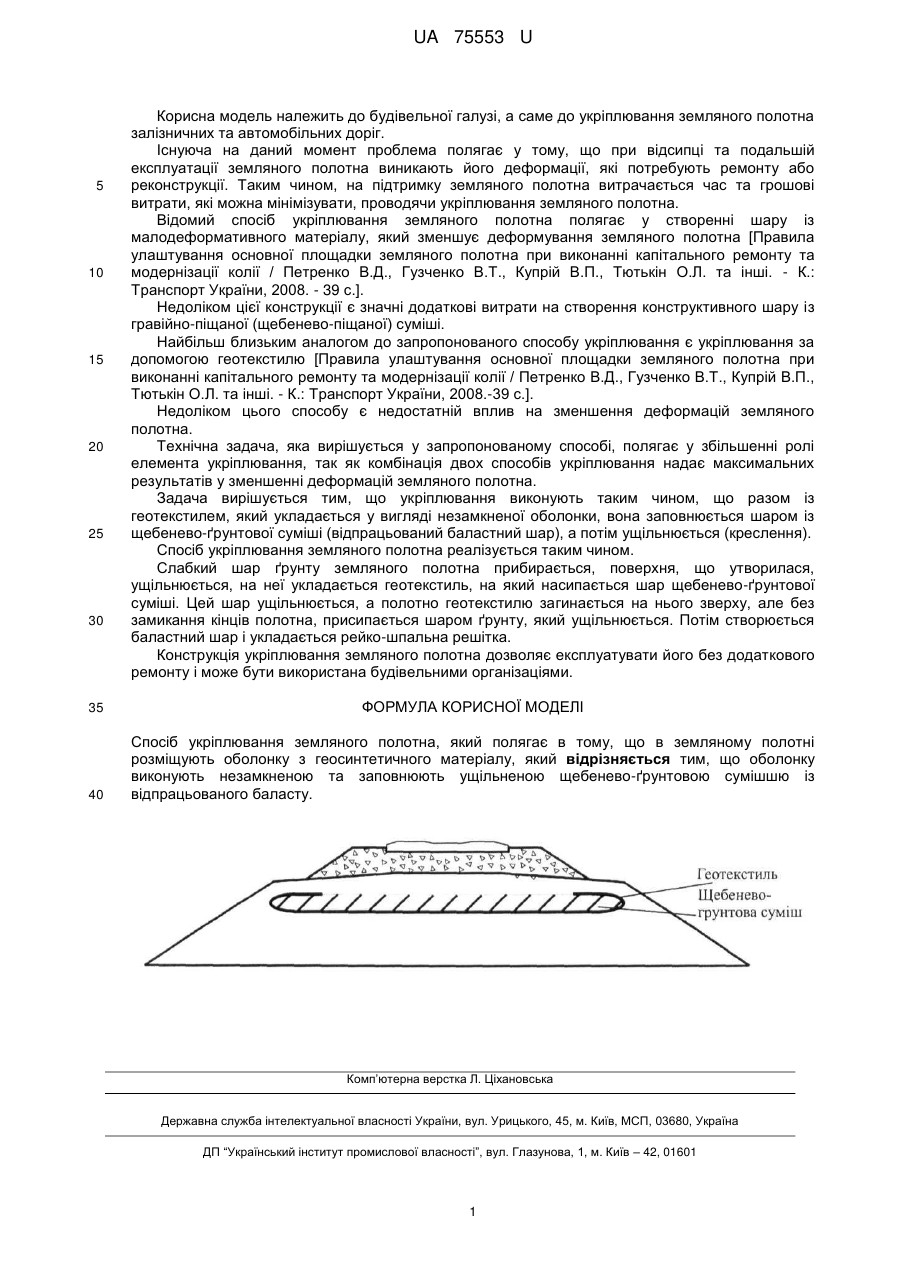

Реферат: Спосіб укріплювання земляного полотна полягає в тому, що в земляному полотні розміщується оболонка з геосинтетичного матеріалу, оболонка виконується незамкненою та заповнюється ущільненою щебенево-ґрунтовою сумішшю із відпрацьованого баласту. UA 75553 U (54) СПОСІБ УКРІПЛЮВАННЯ ЗЕМЛЯНОГО ПОЛОТНА UA 75553 U UA 75553 U 5 10 15 20 25 30 Корисна модель належить до будівельної галузі, а саме до укріплювання земляного полотна залізничних та автомобільних доріг. Існуюча на даний момент проблема полягає у тому, що при відсипці та подальшій експлуатації земляного полотна виникають його деформації, які потребують ремонту або реконструкції. Таким чином, на підтримку земляного полотна витрачається час та грошові витрати, які можна мінімізувати, проводячи укріплювання земляного полотна. Відомий спосіб укріплювання земляного полотна полягає у створенні шару із малодеформативного матеріалу, який зменшує деформування земляного полотна [Правила улаштування основної площадки земляного полотна при виконанні капітального ремонту та модернізації колії / Петренко В.Д., Гузченко В.Т., Купрій В.П., Тютькін О.Л. та інші. - К.: Транспорт України, 2008. - 39 с.]. Недоліком цієї конструкції є значні додаткові витрати на створення конструктивного шару із гравійно-піщаної (щебенево-піщаної) суміші. Найбільш близьким аналогом до запропонованого способу укріплювання є укріплювання за допомогою геотекстилю [Правила улаштування основної площадки земляного полотна при виконанні капітального ремонту та модернізації колії / Петренко В.Д., Гузченко В.Т., Купрій В.П., Тютькін О.Л. та інші. - К.: Транспорт України, 2008.-39 с.]. Недоліком цього способу є недостатній вплив на зменшення деформацій земляного полотна. Технічна задача, яка вирішується у запропонованому способі, полягає у збільшенні ролі елемента укріплювання, так як комбінація двох способів укріплювання надає максимальних результатів у зменшенні деформацій земляного полотна. Задача вирішується тим, що укріплювання виконують таким чином, що разом із геотекстилем, який укладається у вигляді незамкненої оболонки, вона заповнюється шаром із щебенево-ґрунтової суміші (відпрацьований баластний шар), а потім ущільнюється (креслення). Спосіб укріплювання земляного полотна реалізується таким чином. Слабкий шар ґрунту земляного полотна прибирається, поверхня, що утворилася, ущільнюється, на неї укладається геотекстиль, на який насипається шар щебенево-ґрунтової суміші. Цей шар ущільнюється, а полотно геотекстилю загинається на нього зверху, але без замикання кінців полотна, присипається шаром ґрунту, який ущільнюється. Потім створюється баластний шар і укладається рейко-шпальна решітка. Конструкція укріплювання земляного полотна дозволяє експлуатувати його без додаткового ремонту і може бути використана будівельними організаціями. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб укріплювання земляного полотна, який полягає в тому, що в земляному полотні розміщують оболонку з геосинтетичного матеріалу, який відрізняється тим, що оболонку виконують незамкненою та заповнюють ущільненою щебенево-ґрунтовою сумішшю із відпрацьованого баласту. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
