Футерівка барабанного млина для подрібнення бокситів

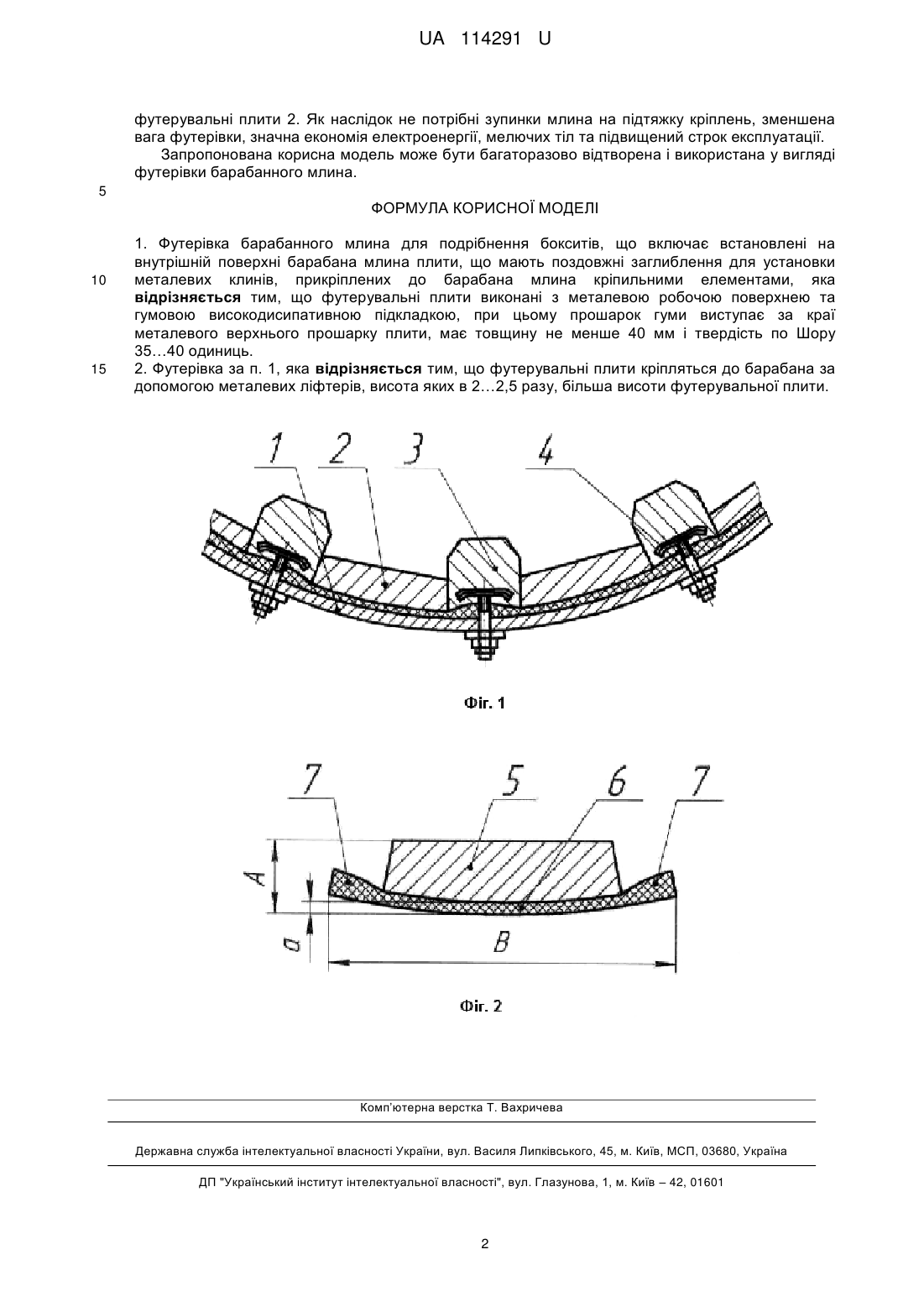

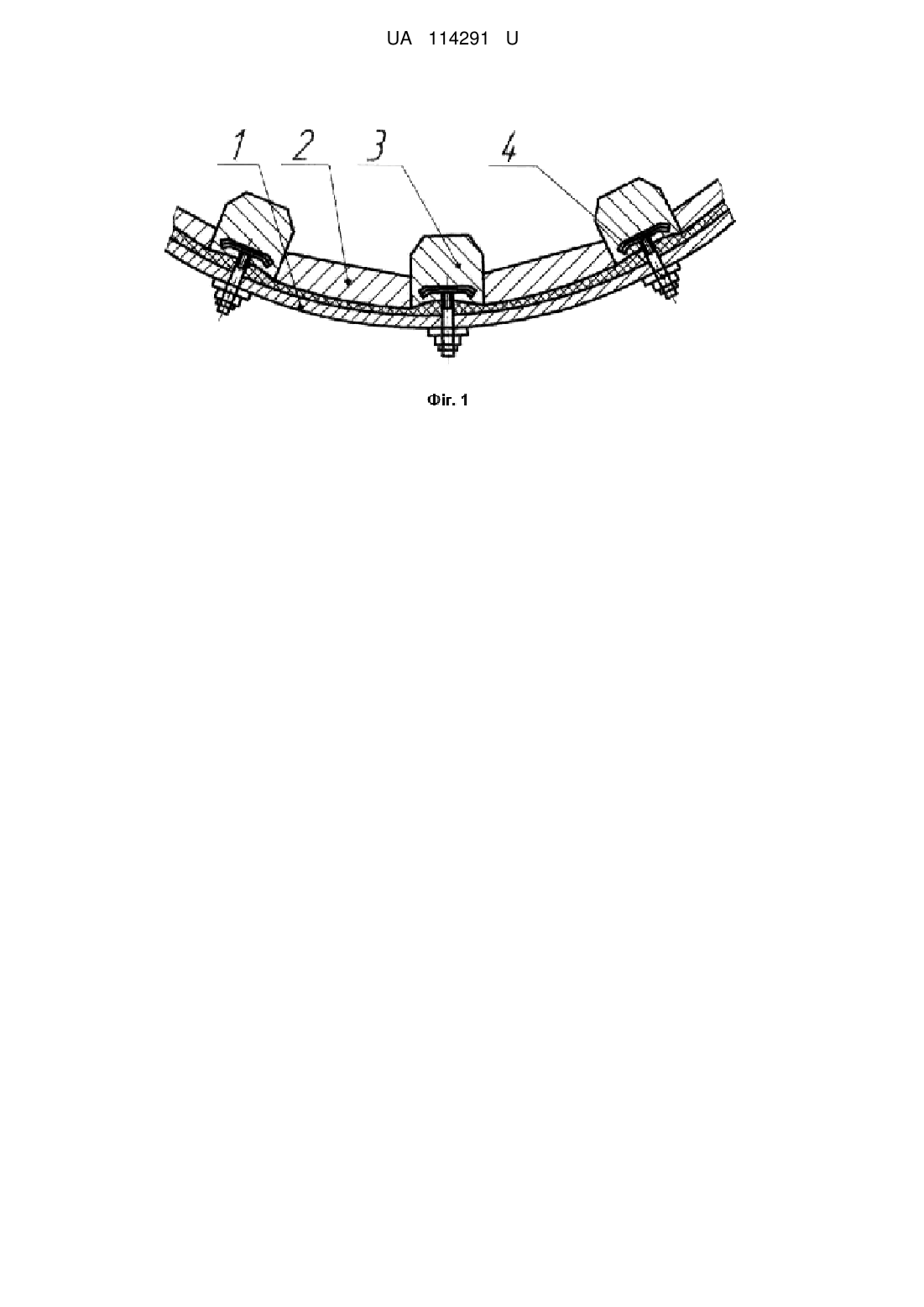

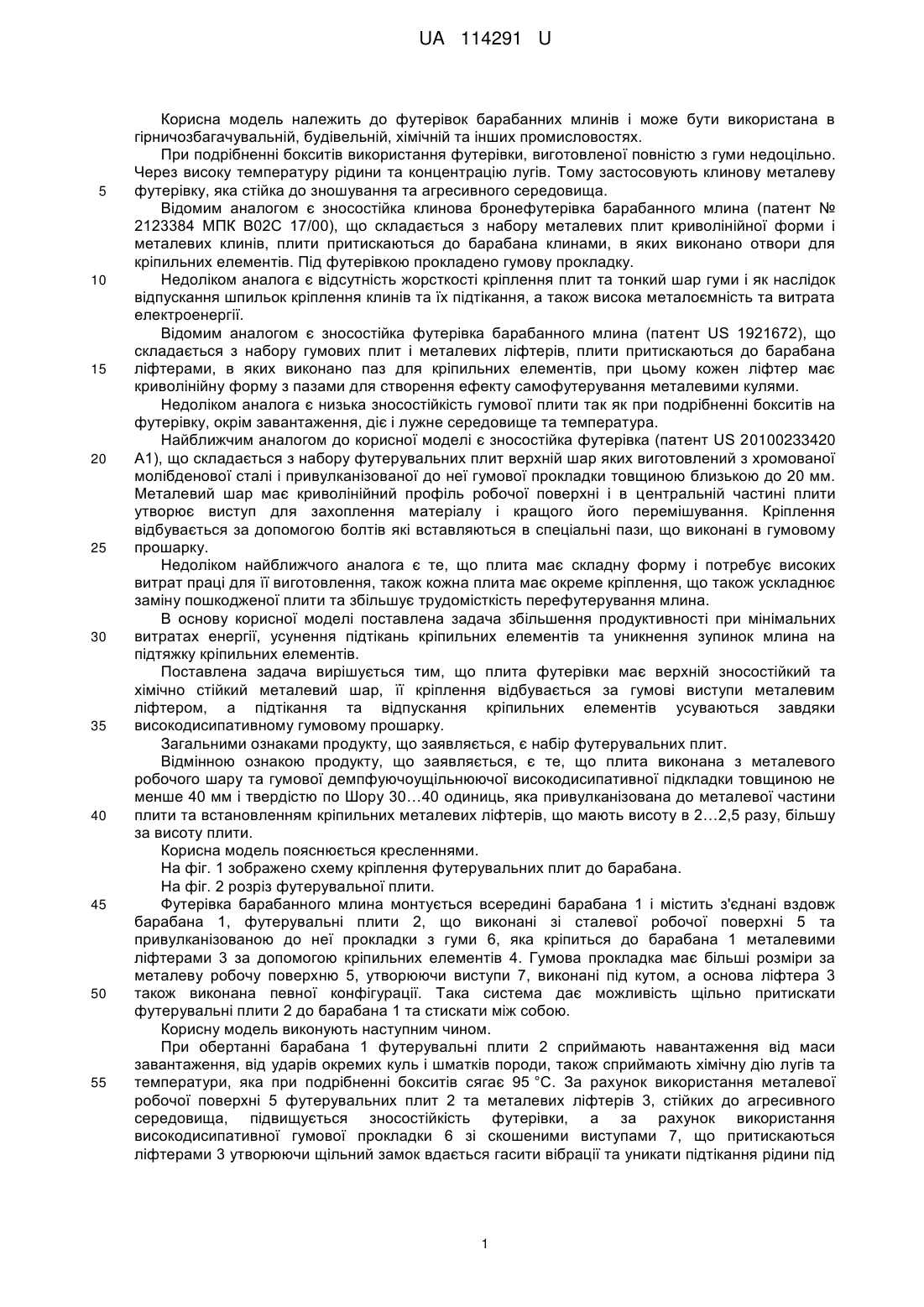

Реферат: Футерівка барабанного млина для подрібнення бокситів включає встановлені на внутрішній поверхні барабана млина плити, що мають поздовжні заглиблення для установки металевих клинів, прикріплених до барабана млина кріпильними елементами. Футерувальні плити виконані з металевою робочою поверхнею та гумовою високодисипативною підкладкою. Прошарок гуми виступає за краї металевого верхнього прошарку плити, має товщину не менше 40 мм і твердість по Шору 35…40 одиниць. UA 114291 U (12) UA 114291 U UA 114291 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до футерівок барабанних млинів і може бути використана в гірничозбагачувальній, будівельній, хімічній та інших промисловостях. При подрібненні бокситів використання футерівки, виготовленої повністю з гуми недоцільно. Через високу температуру рідини та концентрацію лугів. Тому застосовують клинову металеву футерівку, яка стійка до зношування та агресивного середовища. Відомим аналогом є зносостійка клинова бронефутерівка барабанного млина (патент № 2123384 МПК В02С 17/00), що складається з набору металевих плит криволінійної форми і металевих клинів, плити притискаються до барабана клинами, в яких виконано отвори для кріпильних елементів. Під футерівкою прокладено гумову прокладку. Недоліком аналога є відсутність жорсткості кріплення плит та тонкий шар гуми і як наслідок відпускання шпильок кріплення клинів та їх підтікання, а також висока металоємність та витрата електроенергії. Відомим аналогом є зносостійка футерівка барабанного млина (патент US 1921672), що складається з набору гумових плит і металевих ліфтерів, плити притискаються до барабана ліфтерами, в яких виконано паз для кріпильних елементів, при цьому кожен ліфтер має криволінійну форму з пазами для створення ефекту самофутерування металевими кулями. Недоліком аналога є низька зносостійкість гумової плити так як при подрібненні бокситів на футерівку, окрім завантаження, діє і лужне середовище та температура. Найближчим аналогом до корисної моделі є зносостійка футерівка (патент US 20100233420 А1), що складається з набору футерувальних плит верхній шар яких виготовлений з хромованої молібденової сталі і привулканізованої до неї гумової прокладки товщиною близькою до 20 мм. Металевий шар має криволінійний профіль робочої поверхні і в центральній частині плити утворює виступ для захоплення матеріалу і кращого його перемішування. Кріплення відбувається за допомогою болтів які вставляються в спеціальні пази, що виконані в гумовому прошарку. Недоліком найближчого аналога є те, що плита має складну форму і потребує високих витрат праці для її виготовлення, також кожна плита має окреме кріплення, що також ускладнює заміну пошкодженої плити та збільшує трудомісткість перефутерування млина. В основу корисної моделі поставлена задача збільшення продуктивності при мінімальних витратах енергії, усунення підтікань кріпильних елементів та уникнення зупинок млина на підтяжку кріпильних елементів. Поставлена задача вирішується тим, що плита футерівки має верхній зносостійкий та хімічно стійкий металевий шар, її кріплення відбувається за гумові виступи металевим ліфтером, а підтікання та відпускання кріпильних елементів усуваються завдяки високодисипативному гумовому прошарку. Загальними ознаками продукту, що заявляється, є набір футерувальних плит. Відмінною ознакою продукту, що заявляється, є те, що плита виконана з металевого робочого шару та гумової демпфуючоущільнюючої високодисипативної підкладки товщиною не менше 40 мм і твердістю по Шору 30…40 одиниць, яка привулканізована до металевої частини плити та встановленням кріпильних металевих ліфтерів, що мають висоту в 2…2,5 разу, більшу за висоту плити. Корисна модель пояснюється кресленнями. На фіг. 1 зображено схему кріплення футерувальних плит до барабана. На фіг. 2 розріз футерувальної плити. Футерівка барабанного млина монтується всередині барабана 1 і містить з'єднані вздовж барабана 1, футерувальні плити 2, що виконані зі сталевої робочої поверхні 5 та привулканізованою до неї прокладки з гуми 6, яка кріпиться до барабана 1 металевими ліфтерами 3 за допомогою кріпильних елементів 4. Гумова прокладка має більші розміри за металеву робочу поверхню 5, утворюючи виступи 7, виконані під кутом, а основа ліфтера 3 також виконана певної конфігурації. Така система дає можливість щільно притискати футерувальні плити 2 до барабана 1 та стискати між собою. Корисну модель виконують наступним чином. При обертанні барабана 1 футерувальні плити 2 сприймають навантаження від маси завантаження, від ударів окремих куль і шматків породи, також сприймають хімічну дію лугів та температури, яка при подрібненні бокситів сягає 95 °C. За рахунок використання металевої робочої поверхні 5 футерувальних плит 2 та металевих ліфтерів 3, стійких до агресивного середовища, підвищується зносостійкість футерівки, а за рахунок використання високодисипативної гумової прокладки 6 зі скошеними виступами 7, що притискаються ліфтерами 3 утворюючи щільний замок вдається гасити вібрації та уникати підтікання рідини під 1 UA 114291 U футерувальні плити 2. Як наслідок не потрібні зупинки млина на підтяжку кріплень, зменшена вага футерівки, значна економія електроенергії, мелючих тіл та підвищений строк експлуатації. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді футерівки барабанного млина. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Футерівка барабанного млина для подрібнення бокситів, що включає встановлені на внутрішній поверхні барабана млина плити, що мають поздовжні заглиблення для установки металевих клинів, прикріплених до барабана млина кріпильними елементами, яка відрізняється тим, що футерувальні плити виконані з металевою робочою поверхнею та гумовою високодисипативною підкладкою, при цьому прошарок гуми виступає за краї металевого верхнього прошарку плити, має товщину не менше 40 мм і твердість по Шору 35…40 одиниць. 2. Футерівка за п. 1, яка відрізняється тим, що футерувальні плити кріпляться до барабана за допомогою металевих ліфтерів, висота яких в 2…2,5 разу, більша висоти футерувальної плити. Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
