Футерівка кульового барабанного млина

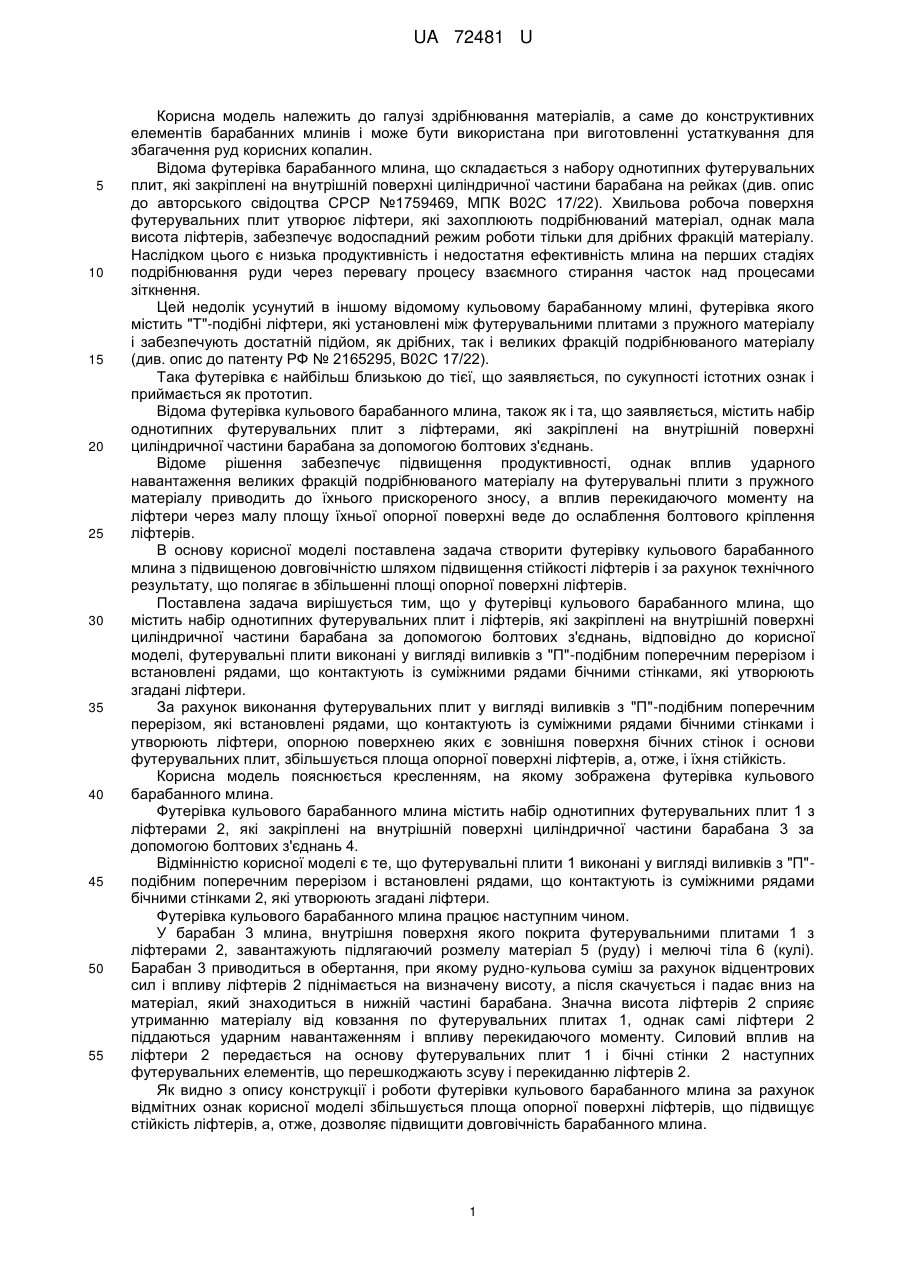

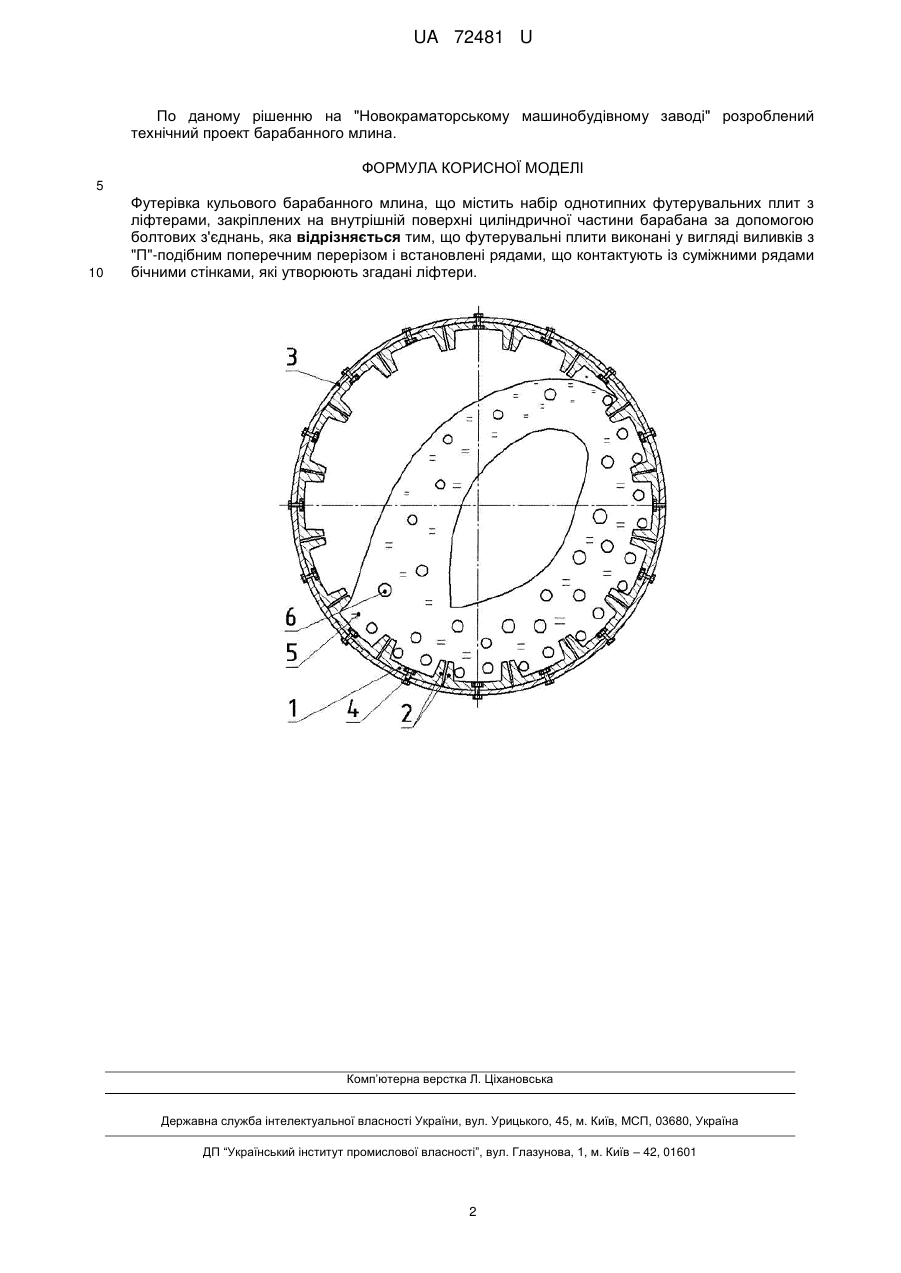

Реферат: Футерівка кульового барабанного млина містить набір футерувальних плит з ліфтерами. UA 72481 U (54) ФУТЕРІВКА КУЛЬОВОГО БАРАБАННОГО МЛИНА UA 72481 U UA 72481 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі здрібнювання матеріалів, а саме до конструктивних елементів барабанних млинів і може бути використана при виготовленні устаткування для збагачення руд корисних копалин. Відома футерівка барабанного млина, що складається з набору однотипних футерувальних плит, які закріплені на внутрішній поверхні циліндричної частини барабана на рейках (див. опис до авторського свідоцтва СРСР №1759469, МПК В02С 17/22). Хвильова робоча поверхня футерувальних плит утворює ліфтери, які захоплюють подрібнюваний матеріал, однак мала висота ліфтерів, забезпечує водоспадний режим роботи тільки для дрібних фракцій матеріалу. Наслідком цього є низька продуктивність і недостатня ефективність млина на перших стадіях подрібнювання руди через перевагу процесу взаємного стирання часток над процесами зіткнення. Цей недолік усунутий в іншому відомому кульовому барабанному млині, футерівка якого містить "Т"-подібні ліфтери, які установлені між футерувальними плитами з пружного матеріалу і забезпечують достатній підйом, як дрібних, так і великих фракцій подрібнюваного матеріалу (див. опис до патенту РФ № 2165295, В02С 17/22). Така футерівка є найбільш близькою до тієї, що заявляється, по сукупності істотних ознак і приймається як прототип. Відома футерівка кульового барабанного млина, також як і та, що заявляється, містить набір однотипних футерувальних плит з ліфтерами, які закріплені на внутрішній поверхні циліндричної частини барабана за допомогою болтових з'єднань. Відоме рішення забезпечує підвищення продуктивності, однак вплив ударного навантаження великих фракцій подрібнюваного матеріалу на футерувальні плити з пружного матеріалу приводить до їхнього прискореного зносу, а вплив перекидаючого моменту на ліфтери через малу площу їхньої опорної поверхні веде до ослаблення болтового кріплення ліфтерів. В основу корисної моделі поставлена задача створити футерівку кульового барабанного млина з підвищеною довговічністю шляхом підвищення стійкості ліфтерів і за рахунок технічного результату, що полягає в збільшенні площі опорної поверхні ліфтерів. Поставлена задача вирішується тим, що у футерівці кульового барабанного млина, що містить набір однотипних футерувальних плит і ліфтерів, які закріплені на внутрішній поверхні циліндричної частини барабана за допомогою болтових з'єднань, відповідно до корисної моделі, футерувальні плити виконані у вигляді виливків з "П"-подібним поперечним перерізом і встановлені рядами, що контактують із суміжними рядами бічними стінками, які утворюють згадані ліфтери. За рахунок виконання футерувальних плит у вигляді виливків з "П"-подібним поперечним перерізом, які встановлені рядами, що контактують із суміжними рядами бічними стінками і утворюють ліфтери, опорною поверхнею яких є зовнішня поверхня бічних стінок і основи футерувальних плит, збільшується площа опорної поверхні ліфтерів, а, отже, і їхня стійкість. Корисна модель пояснюється кресленням, на якому зображена футерівка кульового барабанного млина. Футерівка кульового барабанного млина містить набір однотипних футерувальних плит 1 з ліфтерами 2, які закріплені на внутрішній поверхні циліндричної частини барабана 3 за допомогою болтових з'єднань 4. Відмінністю корисної моделі є те, що футерувальні плити 1 виконані у вигляді виливків з "П"подібним поперечним перерізом і встановлені рядами, що контактують із суміжними рядами бічними стінками 2, які утворюють згадані ліфтери. Футерівка кульового барабанного млина працює наступним чином. У барабан 3 млина, внутрішня поверхня якого покрита футерувальними плитами 1 з ліфтерами 2, завантажують підлягаючий розмелу матеріал 5 (руду) і мелючі тіла 6 (кулі). Барабан 3 приводиться в обертання, при якому рудно-кульова суміш за рахунок відцентрових сил і впливу ліфтерів 2 піднімається на визначену висоту, а після скачується і падає вниз на матеріал, який знаходиться в нижній частині барабана. Значна висота ліфтерів 2 сприяє утриманню матеріалу від ковзання по футерувальних плитах 1, однак самі ліфтери 2 піддаються ударним навантаженням і впливу перекидаючого моменту. Силовий вплив на ліфтери 2 передається на основу футерувальних плит 1 і бічні стінки 2 наступних футерувальних елементів, що перешкоджають зсуву і перекиданню ліфтерів 2. Як видно з опису конструкції і роботи футерівки кульового барабанного млина за рахунок відмітних ознак корисної моделі збільшується площа опорної поверхні ліфтерів, що підвищує стійкість ліфтерів, а, отже, дозволяє підвищити довговічність барабанного млина. 1 UA 72481 U По даному рішенню на "Новокраматорському машинобудівному заводі" розроблений технічний проект барабанного млина. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Футерівка кульового барабанного млина, що містить набір однотипних футерувальних плит з ліфтерами, закріплених на внутрішній поверхні циліндричної частини барабана за допомогою болтових з'єднань, яка відрізняється тим, що футерувальні плити виконані у вигляді виливків з "П"-подібним поперечним перерізом і встановлені рядами, що контактують із суміжними рядами бічними стінками, які утворюють згадані ліфтери. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
