Переносний пристрій для очищення води

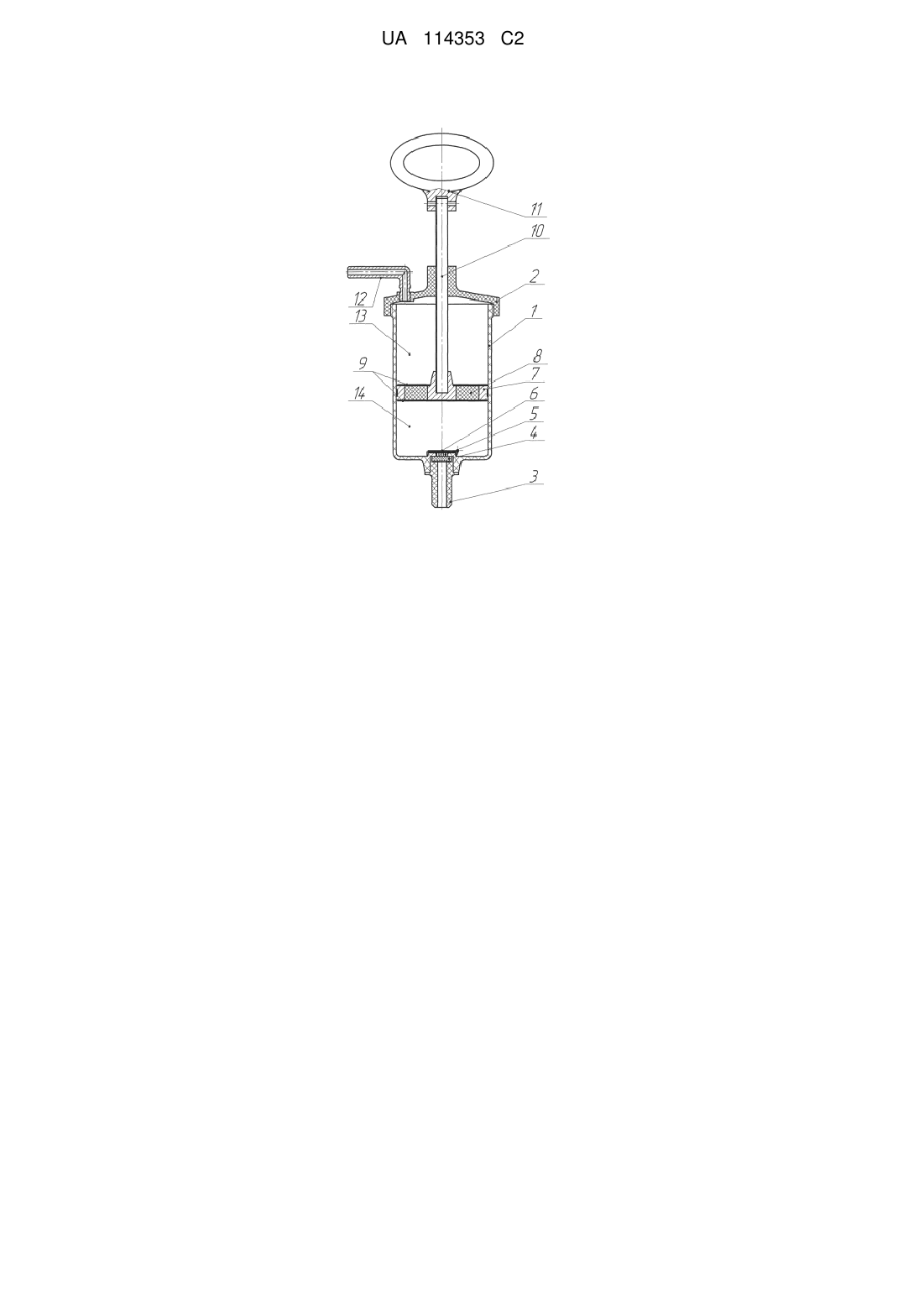

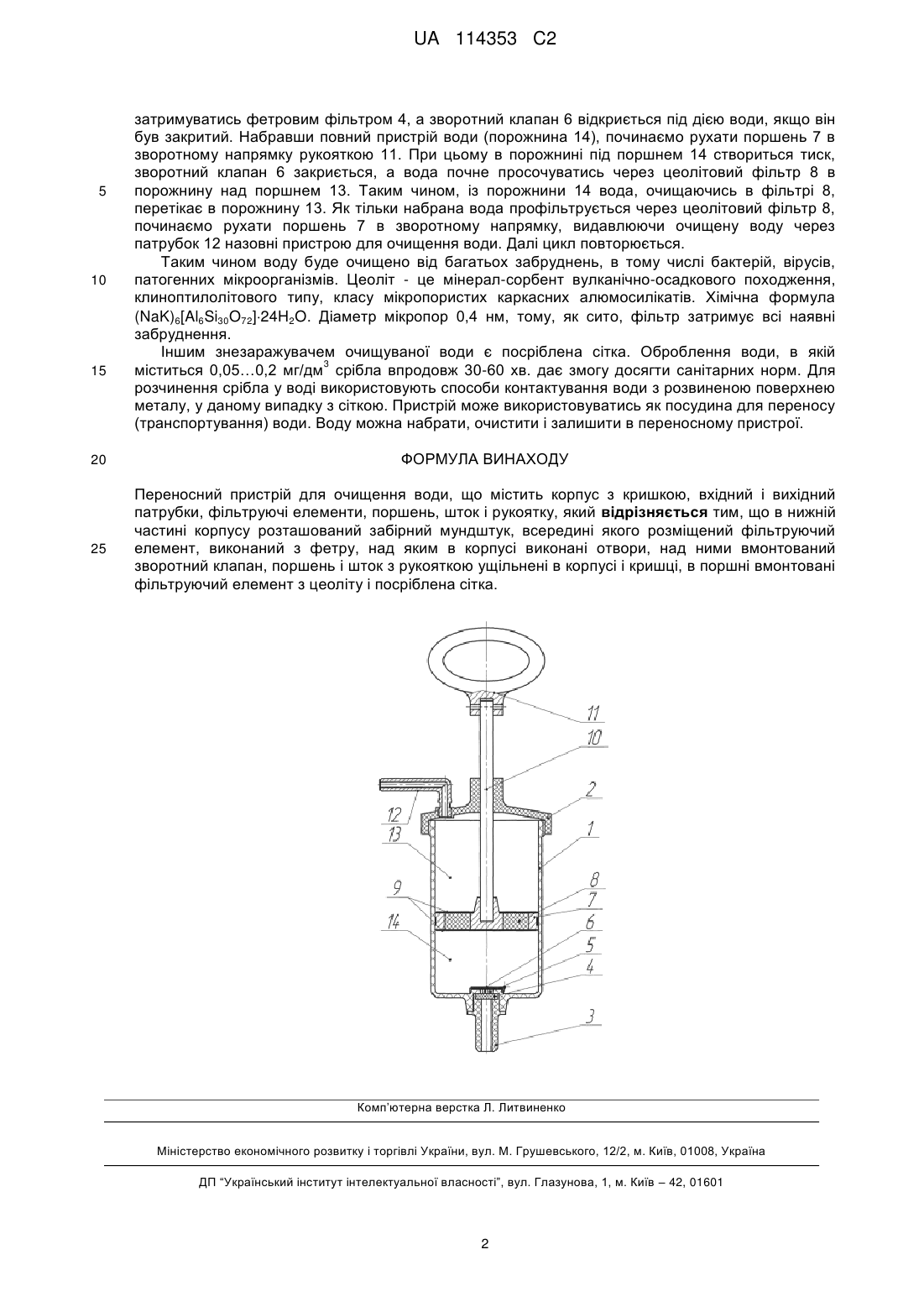

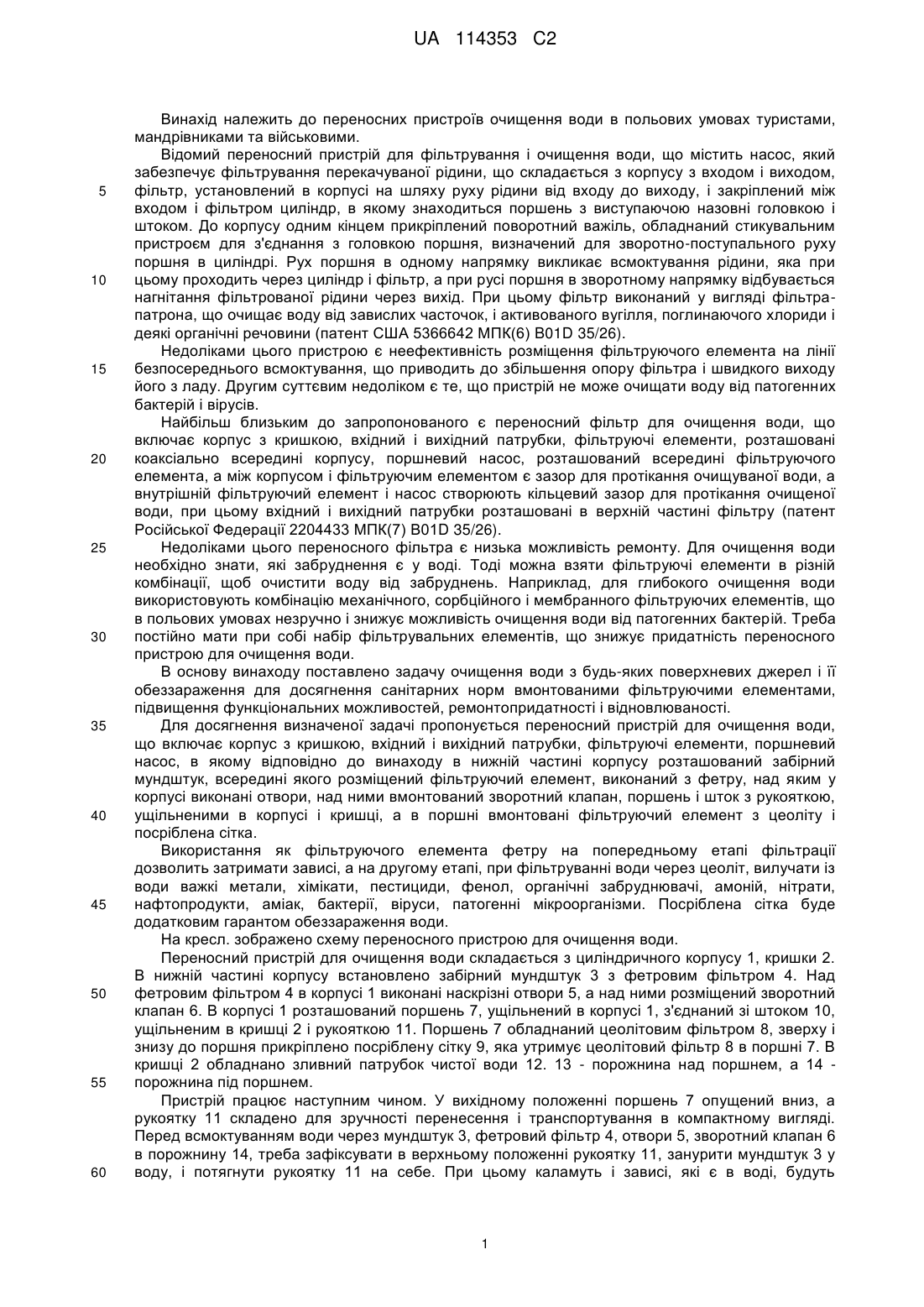

Реферат: Винахід належить до переносних пристроїв для очищення води. Переносний пристрій для очищення води містить корпус з кришкою, вхідний і вихідний патрубки, фільтруючі елементи, поршень, шток і рукоятку. Згідно з винаходом, в нижній частині корпусу розташований забірний мундштук, всередині якого розміщений фільтруючий елемент, виконаний з фетру, над яким в корпусі виконані отвори. Над вказаними отворами вмонтований зворотний клапан. Поршень і шток з рукояткою ущільнені в корпусі і кришці, в поршні вмонтовані фільтруючий елемент з цеоліту і посріблена сітка. Пристрій може очищувати воду від важких металів, хімікатів, пестицидів, фенолів, органічних забруднювачів, амонію, нітратів, нафтопродуктів, аміаку, вірусів, патогенних мікроорганізмів. Одночасно з фільтруванням відбувається процес обеззараження води. UA 114353 C2 (12) UA 114353 C2 UA 114353 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до переносних пристроїв очищення води в польових умовах туристами, мандрівниками та військовими. Відомий переносний пристрій для фільтрування і очищення води, що містить насос, який забезпечує фільтрування перекачуваної рідини, що складається з корпусу з входом і виходом, фільтр, установлений в корпусі на шляху руху рідини від входу до виходу, і закріплений між входом і фільтром циліндр, в якому знаходиться поршень з виступаючою назовні головкою і штоком. До корпусу одним кінцем прикріплений поворотний важіль, обладнаний стикувальним пристроєм для з'єднання з головкою поршня, визначений для зворотно-поступального руху поршня в циліндрі. Рух поршня в одному напрямку викликає всмоктування рідини, яка при цьому проходить через циліндр і фільтр, а при русі поршня в зворотному напрямку відбувається нагнітання фільтрованої рідини через вихід. При цьому фільтр виконаний у вигляді фільтрапатрона, що очищає воду від завислих часточок, і активованого вугілля, поглинаючого хлориди і деякі органічні речовини (патент США 5366642 МПК(6) B01D 35/26). Недоліками цього пристрою є неефективність розміщення фільтруючого елемента на лінії безпосереднього всмоктування, що приводить до збільшення опору фільтра і швидкого виходу його з ладу. Другим суттєвим недоліком є те, що пристрій не може очищати воду від патогенних бактерій і вірусів. Найбільш близьким до запропонованого є переносний фільтр для очищення води, що включає корпус з кришкою, вхідний і вихідний патрубки, фільтруючі елементи, розташовані коаксіально всередині корпусу, поршневий насос, розташований всередині фільтруючого елемента, а між корпусом і фільтруючим елементом є зазор для протікання очищуваної води, а внутрішній фільтруючий елемент і насос створюють кільцевий зазор для протікання очищеної води, при цьому вхідний і вихідний патрубки розташовані в верхній частині фільтру (патент Російської Федерації 2204433 МПК(7) В01D 35/26). Недоліками цього переносного фільтра є низька можливість ремонту. Для очищення води необхідно знати, які забруднення є у воді. Тоді можна взяти фільтруючі елементи в різній комбінації, щоб очистити воду від забруднень. Наприклад, для глибокого очищення води використовують комбінацію механічного, сорбційного і мембранного фільтруючих елементів, що в польових умовах незручно і знижує можливість очищення води від патогенних бактерій. Треба постійно мати при собі набір фільтрувальних елементів, що знижує придатність переносного пристрою для очищення води. В основу винаходу поставлено задачу очищення води з будь-яких поверхневих джерел і її обеззараження для досягнення санітарних норм вмонтованими фільтруючими елементами, підвищення функціональних можливостей, ремонтопридатності і відновлюваності. Для досягнення визначеної задачі пропонується переносний пристрій для очищення води, що включає корпус з кришкою, вхідний і вихідний патрубки, фільтруючі елементи, поршневий насос, в якому відповідно до винаходу в нижній частині корпусу розташований забірний мундштук, всередині якого розміщений фільтруючий елемент, виконаний з фетру, над яким у корпусі виконані отвори, над ними вмонтований зворотний клапан, поршень і шток з рукояткою, ущільненими в корпусі і кришці, а в поршні вмонтовані фільтруючий елемент з цеоліту і посріблена сітка. Використання як фільтруючого елемента фетру на попередньому етапі фільтрації дозволить затримати зависі, а на другому етапі, при фільтруванні води через цеоліт, вилучати із води важкі метали, хімікати, пестициди, фенол, органічні забруднювачі, амоній, нітрати, нафтопродукти, аміак, бактерії, віруси, патогенні мікроорганізми. Посріблена сітка буде додатковим гарантом обеззараження води. На кресл. зображено схему переносного пристрою для очищення води. Переносний пристрій для очищення води складається з циліндричного корпусу 1, кришки 2. В нижній частині корпусу встановлено забірний мундштук 3 з фетровим фільтром 4. Над фетровим фільтром 4 в корпусі 1 виконані наскрізні отвори 5, а над ними розміщений зворотний клапан 6. В корпусі 1 розташований поршень 7, ущільнений в корпусі 1, з'єднаний зі штоком 10, ущільненим в кришці 2 і рукояткою 11. Поршень 7 обладнаний цеолітовим фільтром 8, зверху і знизу до поршня прикріплено посріблену сітку 9, яка утримує цеолітовий фільтр 8 в поршні 7. В кришці 2 обладнано зливний патрубок чистої води 12. 13 - порожнина над поршнем, а 14 порожнина під поршнем. Пристрій працює наступним чином. У вихідному положенні поршень 7 опущений вниз, а рукоятку 11 складено для зручності перенесення і транспортування в компактному вигляді. Перед всмоктуванням води через мундштук 3, фетровий фільтр 4, отвори 5, зворотний клапан 6 в порожнину 14, треба зафіксувати в верхньому положенні рукоятку 11, занурити мундштук 3 у воду, і потягнути рукоятку 11 на себе. При цьому каламуть і зависі, які є в воді, будуть 1 UA 114353 C2 5 10 15 20 25 затримуватись фетровим фільтром 4, а зворотний клапан 6 відкриється під дією води, якщо він був закритий. Набравши повний пристрій води (порожнина 14), починаємо рухати поршень 7 в зворотному напрямку рукояткою 11. При цьому в порожнині під поршнем 14 створиться тиск, зворотний клапан 6 закриється, а вода почне просочуватись через цеолітовий фільтр 8 в порожнину над поршнем 13. Таким чином, із порожнини 14 вода, очищаючись в фільтрі 8, перетікає в порожнину 13. Як тільки набрана вода профільтрується через цеолітовий фільтр 8, починаємо рухати поршень 7 в зворотному напрямку, видавлюючи очищену воду через патрубок 12 назовні пристрою для очищення води. Далі цикл повторюється. Таким чином воду буде очищено від багатьох забруднень, в тому числі бактерій, вірусів, патогенних мікроорганізмів. Цеоліт - це мінерал-сорбент вулканічно-осадкового походження, клиноптилолітового типу, класу мікропористих каркасних алюмосилікатів. Хімічна формула (NaK)6[Al6Si30O72]24H2O. Діаметр мікропор 0,4 нм, тому, як сито, фільтр затримує всі наявні забруднення. Іншим знезаражувачем очищуваної води є посріблена сітка. Оброблення води, в якій 3 міститься 0,05…0,2 мг/дм срібла впродовж 30-60 хв. дає змогу досягти санітарних норм. Для розчинення срібла у воді використовують способи контактування води з розвиненою поверхнею металу, у даному випадку з сіткою. Пристрій може використовуватись як посудина для переносу (транспортування) води. Воду можна набрати, очистити і залишити в переносному пристрої. ФОРМУЛА ВИНАХОДУ Переносний пристрій для очищення води, що містить корпус з кришкою, вхідний і вихідний патрубки, фільтруючі елементи, поршень, шток і рукоятку, який відрізняється тим, що в нижній частині корпусу розташований забірний мундштук, всередині якого розміщений фільтруючий елемент, виконаний з фетру, над яким в корпусі виконані отвори, над ними вмонтований зворотний клапан, поршень і шток з рукояткою ущільнені в корпусі і кришці, в поршні вмонтовані фільтруючий елемент з цеоліту і посріблена сітка. Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
