Пристрій для очищення питної води

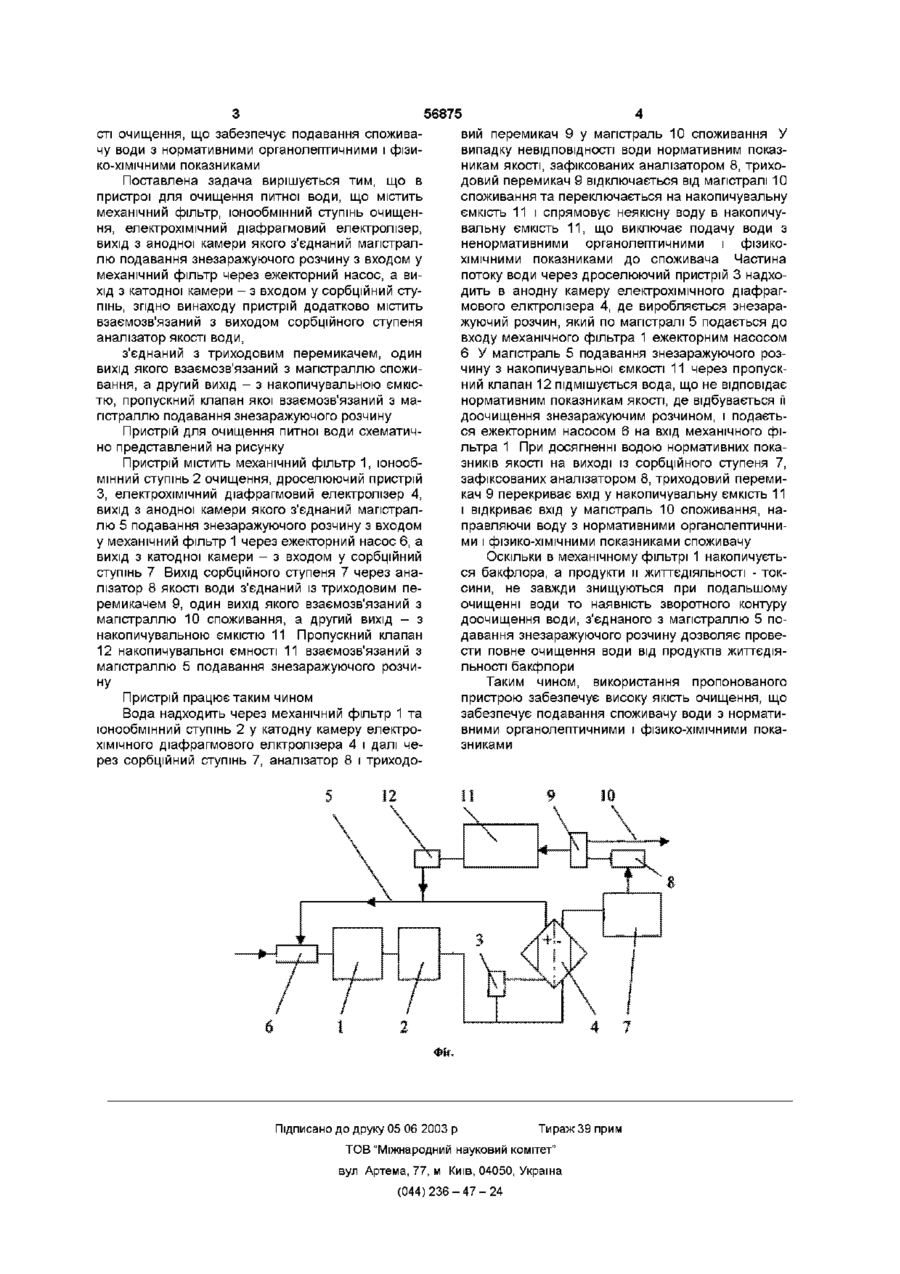

Пристрій для очищення питної води, що містить механічний фільтр, іонообмінний ступінь очищення, електрохімічний діафрагмовий електролізер, вихід з анодної камери якого з'єднаний магістраллю подавання знезаражуючого розчину з входом у механічний фільтр через ежекторний насос, а вихід з катодної камери - з входом у сорбційний ступінь, який відрізняється тим, що пристрій додатково містить взаємозв'язаний з виходом сорбціиного ступеня аналізатор якості води, з'єднаний з триходовим перемикачем, один вихід якого взаємозв'язаний з магістраллю споживання, а другий вихід - з накопичувальною ємкістю, пропускний клапан якої взаємозв'язаний з магістраллю подавання знезаражуючого розчину Винахід відноситься до пристроїв водоочищення і комплексної обробки водопровідної питної води в ДІЮЧІЙ системі водопостачання Відомий пристрій для очищення води, що включає механічний фільтр і іонообмінний ступінь, після якого встановлений діафрагмовий електролізер, катодна камера якого постачена циркуляційним контуром і з'єднана зі змішувачем на виході в механічний фільтр (А с СРСР № 874655, кл С 02 F 1/46, 1981 р) Відомий пристрій не забезпечує повне видалення з механічного фільтра де накопичується бакфлора, в результаті чого продукти її ЖИТТЄДІЯЛЬНОСТІ, що попадають на наступні стадії очищення, разом з очищеною від механічних домішок водою і водою з циркуляційного контуру катодної камери не завжди можуть бути знищені Найбільш близьким аналогом винаходу, що заявляється є пристрій для очищення питної води, що включає механічний фільтр, іонообмінний ступінь очищення й електрохімічний діафрагмовий електролізер, вихід з анодної камери якого з'єднаний магістраллю подавання знезаражуючого розчину з входом у механічний фільтр через ежекторний насос, а вихід з катодної камери - із входом у додатково встановлений сорбційний ступінь із сорбційною речовиною у виді цеоліту, кліноптілоліта, палигорскіта (Патент РФ №2177911, кл С 02 F 1/46,2002 р) Ознаки найближчого аналога, що збігаються з суттєвими ознаками заявляемого винаходу меха нічний фільтр, іонообмінний ступінь очищення, електрохімічний діафрагмовий електролізер, вихід з анодної камери якого з'єднаний магістраллю подавання знезаражуючого розчину з входом у механічний фільтр через ежекторний насос, а вихід з катодної камери - з входом у сорбційний ступінь, Відомий пристрій не забезпечує високої якості очищення питної води по наступним причинах Експлуатація пристрою в безупинному режимі очищення приводить до накопичування в механічному фільтрі бакфлори в результаті збільшення його опору через збільшення КІЛЬКОСТІ в ньому механічних домішок У випадку інтенсивного водоспоживання КІЛЬКОСТІ знезаражуючого розчину, подаваного в механічний фільтр, недостатньо для повного усунення накопиченої бакфлори Експлуатація пристрою в переривчастому режимі очищення, у випадку відключення пристрою, приводить до інтенсивного збільшення в механічному фільтрі бакфлори через відсутність подання знезаражуючого розчину При наступному включенні пристрою КІЛЬКОСТІ подаваного знезаражуючого розчину недостатньо для повного видалення бакфлори, що приводить до подавання споживачу води низької якості очищення з порушенням нормативних органолептичних і фізико-хімічних показників води В основу винаходу поставлена задача удосконалення пристрою для очищення питної води, в якому за рахунок створення зворотного контуру доочищення води забезпечується підвищення яко ю 00 (О ю 56875 вий перемикач 9 у магістраль 10 споживання У випадку невідповідності води нормативним показКО-ХІМІЧНИМИ показниками никам якості, зафіксованих аналізатором 8, триходовий перемикач 9 відключається від магістралі 10 Поставлена задача вирішується тим, що в споживання та переключається на накопичувальну пристрої для очищення питної води, що містить ємкість 11 і спрямовує неякісну воду в накопичумеханічний фільтр, іонообмінний ступінь очищенвальну ємкість 11, що виключає подачу води з ня, електрохімічний діафрагмовий електролізер, ненормативними органолептичними і фізиковихід з анодної камери якого з'єднаний магістралХІМІЧНИМИ показниками до споживача Частина лю подавання знезаражуючого розчину з входом у потоку води через дроселюючий пристрій 3 надхомеханічний фільтр через ежекторний насос, а видить в анодну камеру електрохімічного діафрагхід з катодної камери - з входом у сорбційний стумового елктролізера 4, де виробляється знезарапінь, згідно винаходу пристрій додатково містить жуючий розчин, який по магістралі 5 подається до взаємозв'язаний з виходом сорбційного ступеня входу механічного фільтра 1 ежекторним насосом аналізатор якості води, 6 У магістраль 5 подавання знезаражуючого розз'єднаний з триходовим перемикачем, один чину з накопичувальної ємкості 11 через пропусквихід якого взаємозв'язаний з магістраллю спожиний клапан 12 підмішується вода, що не відповідає вання, а другий вихід - з накопичувальною ємкіснормативним показникам якості, де відбувається її тю, пропускний клапан якої взаємозв'язаний з мадоочищення знезаражуючим розчином, і подаєтьгістраллю подавання знезаражуючого розчину ся ежекторним насосом 6 на вхід механічного фіПристрій для очищення питної води схематичльтра 1 При досягненні водою нормативних покано представлений на рисунку зників якості на виході із сорбційного ступеня 7, Пристрій містить механічний фільтр 1, іонообзафіксованих аналізатором 8, триходовий перемимінний ступінь 2 очищення, дроселюючий пристрій кач 9 перекриває вхід у накопичувальну ємкість 11 З, електрохімічний діафрагмовий електролізер 4, і відкриває вхід у магістраль 10 споживання, навихід з анодної камери якого з'єднаний магістралправляючи воду з нормативними органолептичнилю 5 подавання знезаражуючого розчину з входом ми і фізико-хімічними показниками споживачу у механічний фільтр 1 через ежекторний насос 6, а вихід з катодної камери - з входом у сорбційний Оскільки В механічному фільтрі 1 накопичуєтьступінь 7 Вихід сорбційного ступеня 7 через анася бакфлора, а продукти и ЖИТТЄДІЯЛЬНОСТІ - токлізатор 8 якості води з'єднаний із триходовим песини, не завжди знищуються при подальшому ремикачем 9, один вихід якого взаємозв'язаний з очищенні води то наявність зворотного контуру магістраллю 10 споживання, а другий вихід - з доочищення води, з'єднаного з магістраллю 5 понакопичувальною ємкістю 11 Пропускний клапан давання знезаражуючого розчину дозволяє прове12 накопичувальної ємності 11 взаємозв'язаний з сти повне очищення води від продуктів ЖИТТЄДІЯмагістраллю 5 подавання знезаражуючого розчиЛЬНОСТІ бакфлори ну Таким чином, використання пропонованого пристрою забезпечує високу якість очищення, що Пристрій працює таким чином забезпечує подавання споживачу води з норматиВода надходить через механічний фільтр 1 та вними органолептичними і фізико-хімічними покаіонообмінний ступінь 2 у катодну камеру електрозниками хімічного діафрагмового елктролізера 4 і далі через сорбційний ступінь 7, аналізатор 8 і триходості очищення, що забезпечує подавання споживачу води з нормативними органолептичними і фізи Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
