Присадибна вітроенергетична установка

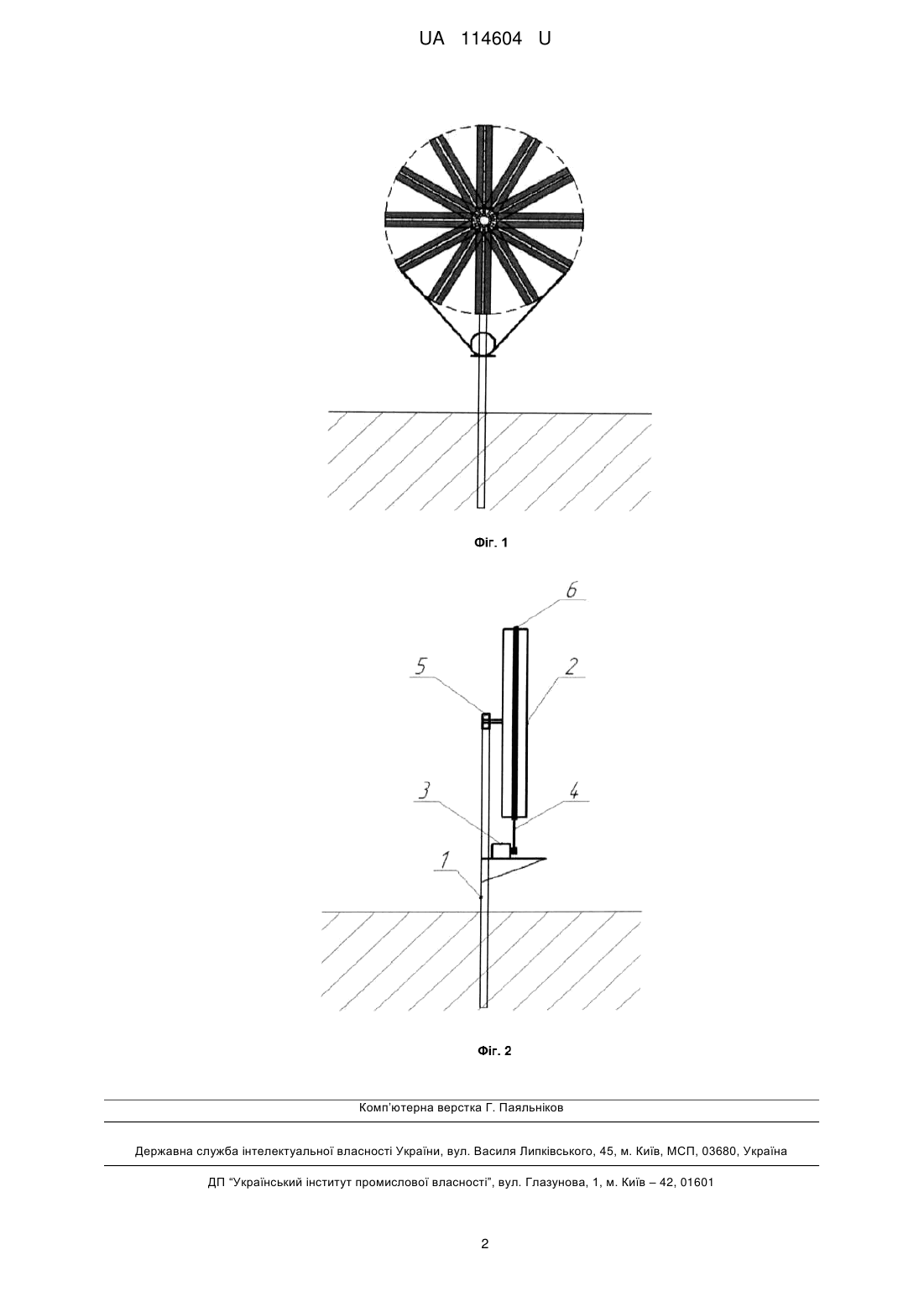

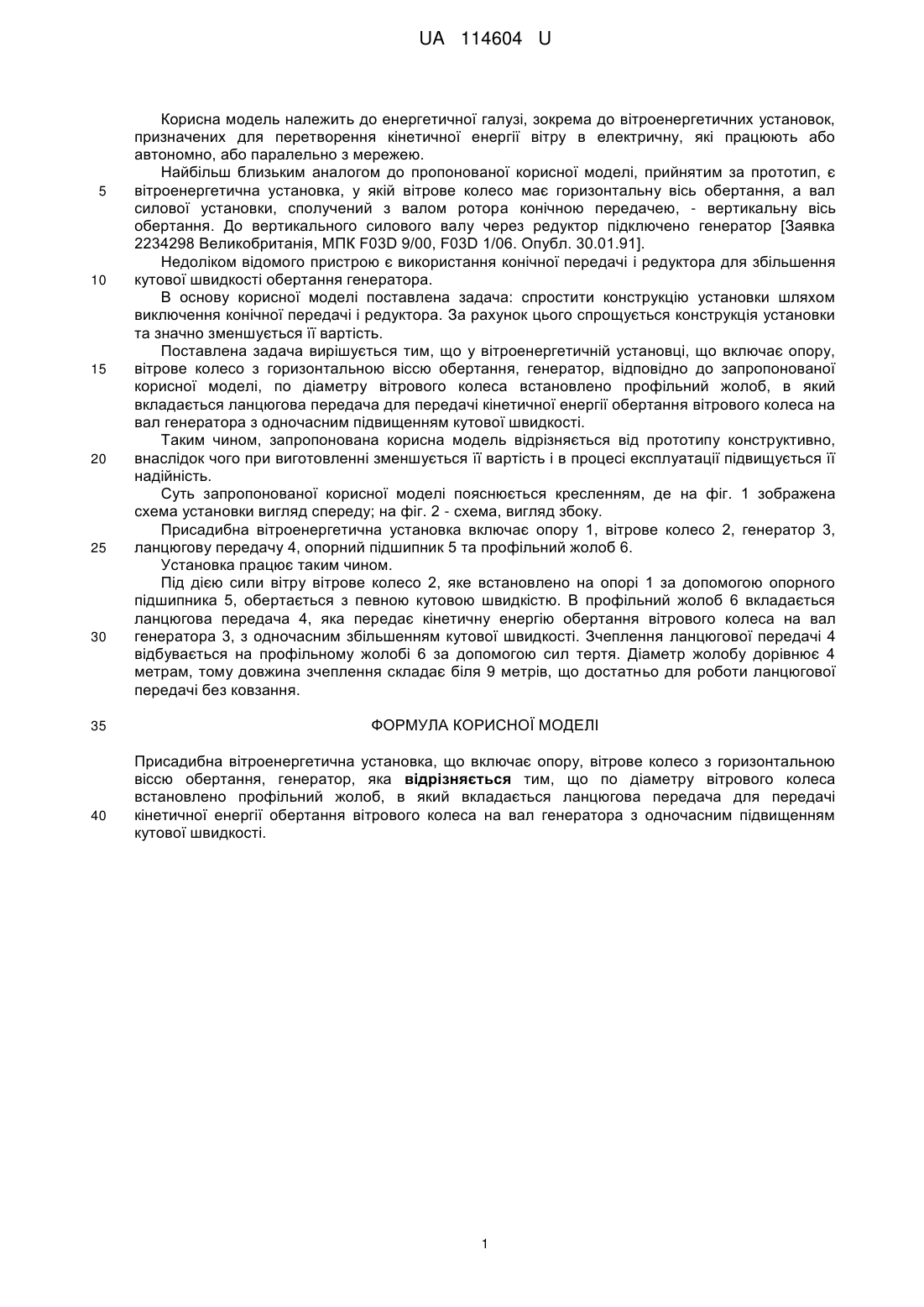

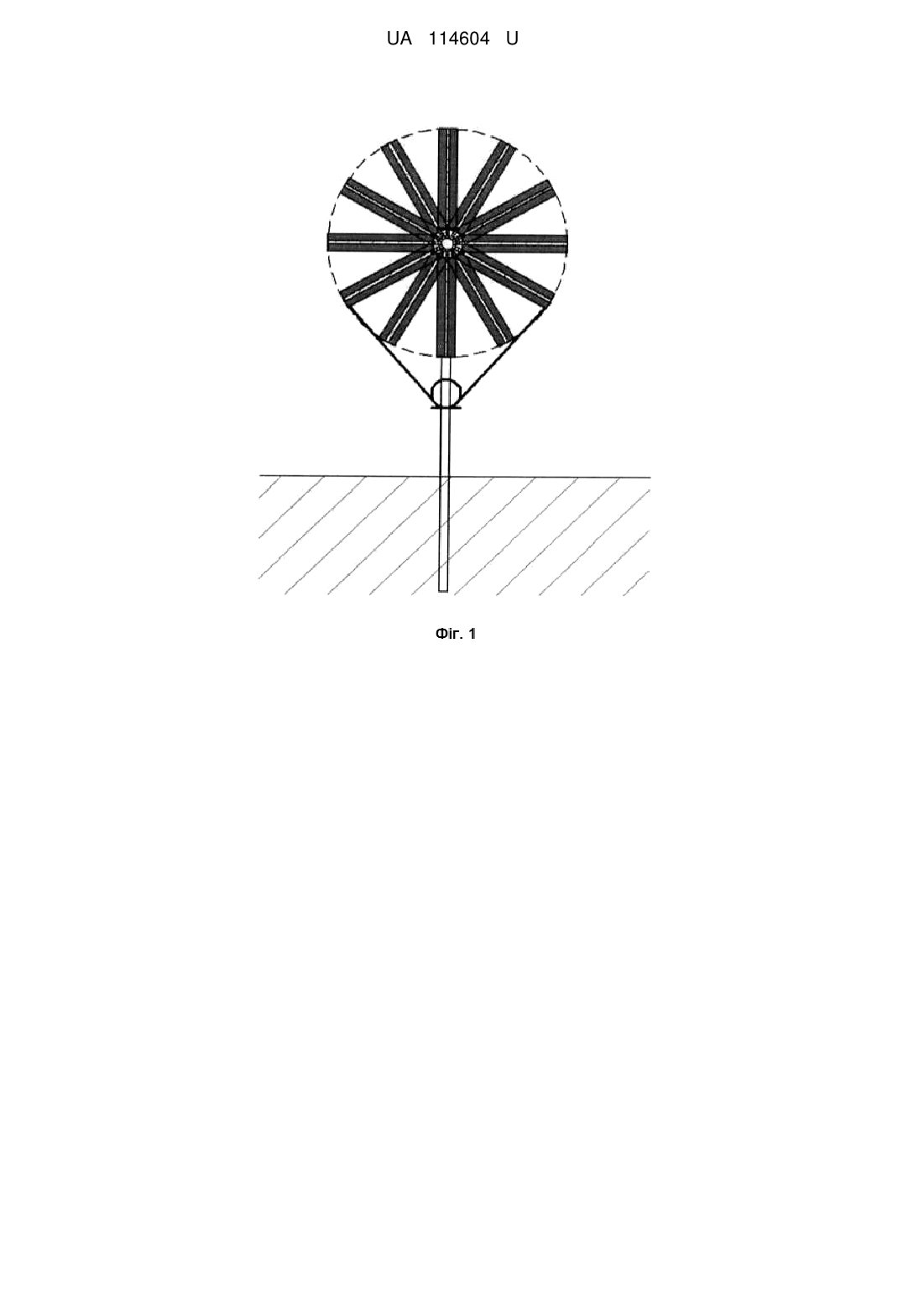

Реферат: UA 114604 U UA 114604 U 5 10 15 20 25 30 35 40 Корисна модель належить до енергетичної галузі, зокрема до вітроенергетичних установок, призначених для перетворення кінетичної енергії вітру в електричну, які працюють або автономно, або паралельно з мережею. Найбільш близьким аналогом до пропонованої корисної моделі, прийнятим за прототип, є вітроенергетична установка, у якій вітрове колесо має горизонтальну вісь обертання, а вал силової установки, сполучений з валом ротора конічною передачею, - вертикальну вісь обертання. До вертикального силового валу через редуктор підключено генератор [Заявка 2234298 Великобританія, MПК F03D 9/00, F03D 1/06. Опубл. 30.01.91]. Недоліком відомого пристрою є використання конічної передачі і редуктора для збільшення кутової швидкості обертання генератора. В основу корисної моделі поставлена задача: спростити конструкцію установки шляхом виключення конічної передачі і редуктора. За рахунок цього спрощується конструкція установки та значно зменшується її вартість. Поставлена задача вирішується тим, що у вітроенергетичній установці, що включає опору, вітрове колесо з горизонтальною віссю обертання, генератор, відповідно до запропонованої корисної моделі, по діаметру вітрового колеса встановлено профільний жолоб, в який вкладається ланцюгова передача для передачі кінетичної енергії обертання вітрового колеса на вал генератора з одночасним підвищенням кутової швидкості. Таким чином, запропонована корисна модель відрізняється від прототипу конструктивно, внаслідок чого при виготовленні зменшується її вартість і в процесі експлуатації підвищується її надійність. Суть запропонованої корисної моделі пояснюється кресленням, де на фіг. 1 зображена схема установки вигляд спереду; на фіг. 2 - схема, вигляд збоку. Присадибна вітроенергетична установка включає опору 1, вітрове колесо 2, генератор 3, ланцюгову передачу 4, опорний підшипник 5 та профільний жолоб 6. Установка працює таким чином. Під дією сили вітру вітрове колесо 2, яке встановлено на опорі 1 за допомогою опорного підшипника 5, обертається з певною кутовою швидкістю. В профільний жолоб 6 вкладається ланцюгова передача 4, яка передає кінетичну енергію обертання вітрового колеса на вал генератора 3, з одночасним збільшенням кутової швидкості. Зчеплення ланцюгової передачі 4 відбувається на профільному жолобі 6 за допомогою сил тертя. Діаметр жолобу дорівнює 4 метрам, тому довжина зчеплення складає біля 9 метрів, що достатньо для роботи ланцюгової передачі без ковзання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Присадибна вітроенергетична установка, що включає опору, вітрове колесо з горизонтальною віссю обертання, генератор, яка відрізняється тим, що по діаметру вітрового колеса встановлено профільний жолоб, в який вкладається ланцюгова передача для передачі кінетичної енергії обертання вітрового колеса на вал генератора з одночасним підвищенням кутової швидкості. 1 UA 114604 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
