Вітроенергетична установка
Формула / Реферат
Вітроенергетична установка, що містить вітроколесо, асинхронний генератор, кінематично зв’язаний з ними варіатор, регулюючий двигун, зв’язаний з диференціалом, який, у свою чергу, кінематично зв'язаний з валом асинхронного генератора і механічними передачами з регулюючим гвинтом варіатора, яка відрізняється тим, що регулюючий двигун додатково оснащено вмонтованим електромагнітним гальмом і перетворювачем частоти струму, тяга якого з'єднана з регулюючим гвинтом варіатора, при цьому вал вітроколеса облаштовано гальмом, тяга якого розміщена з можливістю контакту з регулюючим гвинтом варіатора.
Текст

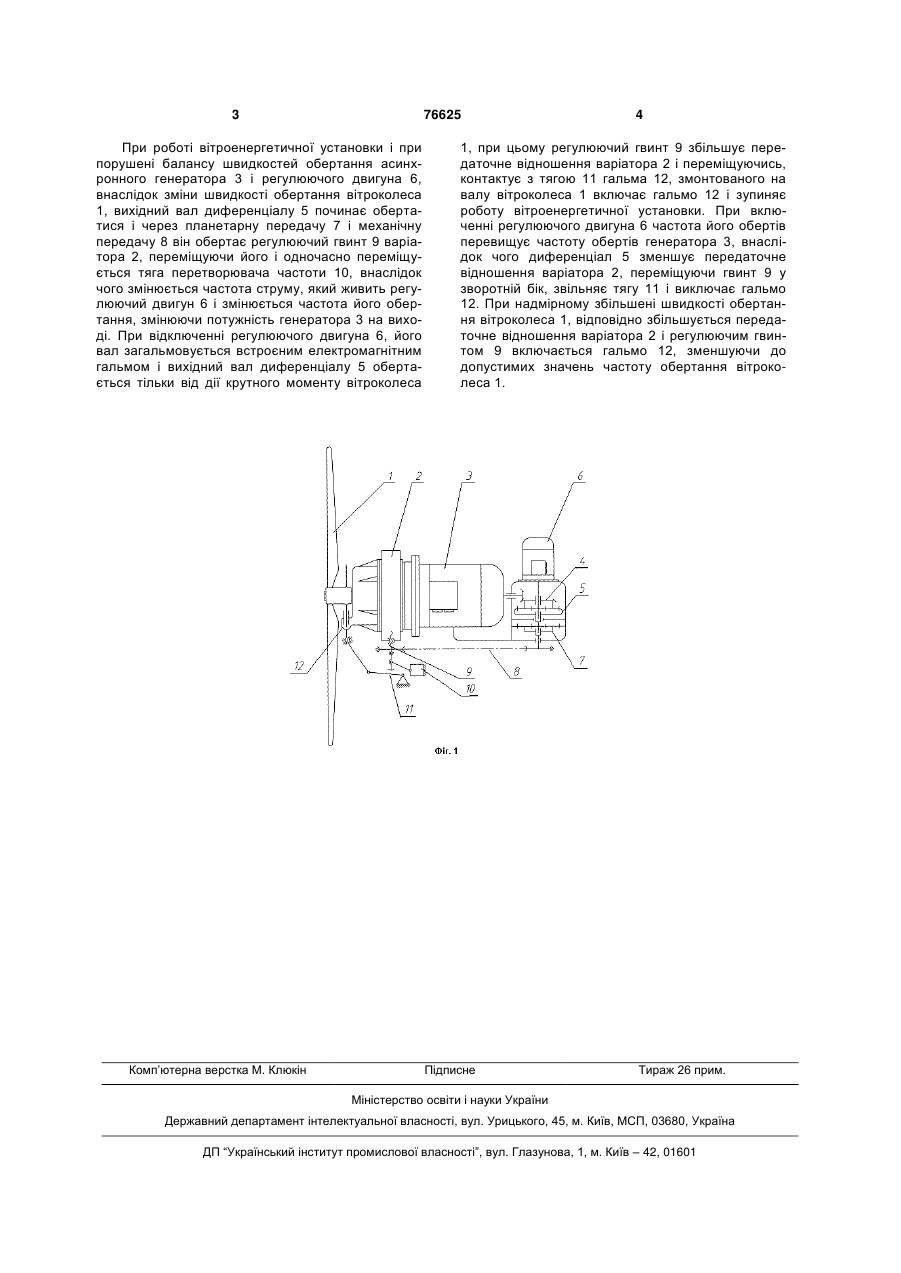

Вітроенергетична установка, що містить вітроколесо, асинхронний генератор, кінематично зв’язаний з ними варіатор, регулюючий двигун, 3 76625 При роботі вітроенергетичної установки і при порушені балансу швидкостей обертання асинхронного генератора 3 і регулюючого двигуна 6, внаслідок зміни швидкості обертання вітроколеса 1, вихідний вал диференціалу 5 починає обертатися і через планетарну передачу 7 і механічну передачу 8 він обертає регулюючий гвинт 9 варіатора 2, переміщуючи його і одночасно переміщується тяга перетворювача частоти 10, внаслідок чого змінюється частота струму, який живить регулюючий двигун 6 і змінюється частота його обертання, змінюючи потужність генератора 3 на виході. При відключенні регулюючого двигуна 6, його вал загальмовується встроєним електромагнітним гальмом і вихідний вал диференціалу 5 обертається тільки від дії крутного моменту вітроколеса Комп’ютерна верстка М. Клюкін 4 1, при цьому регулюючий гвинт 9 збільшує передаточне відношення варіатора 2 і переміщуючись, контактує з тягою 11 гальма 12, змонтованого на валу вітроколеса 1 включає гальмо 12 і зупиняє роботу вітроенергетичної установки. При включенні регулюючого двигуна 6 частота його обертів перевищує частоту обертів генератора 3, внаслідок чого диференціал 5 зменшує передаточне відношення варіатора 2, переміщуючи гвинт 9 у зворотній бік, звільняє тягу 11 і виключає гальмо 12. При надмірному збільшені швидкості обертання вітроколеса 1, відповідно збільшується передаточне відношення варіатора 2 і регулюючим гвинтом 9 включається гальмо 12, зменшуючи до допустимих значень частоту обертання вітроколеса 1. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWind-driven power plant
Автори англійськоюPoshukailo Valerii Mykhailovych
Назва патенту російськоюВетроэнергетическая установка
Автори російськоюПошукайло Валерий Михайлович
МПК / Мітки
МПК: F03D 7/00
Мітки: установка, вітроенергетична
