Фільтр для очистки води

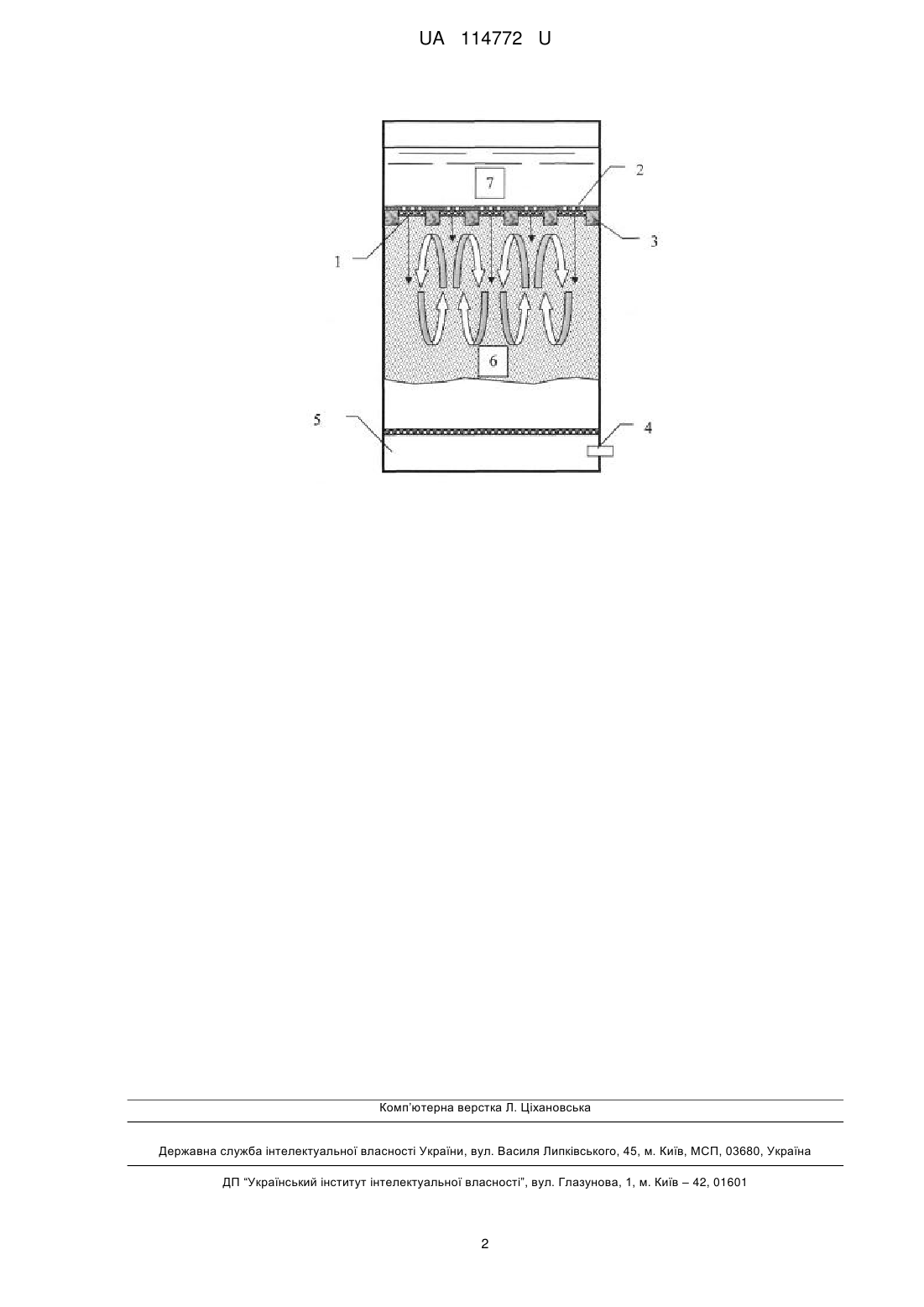

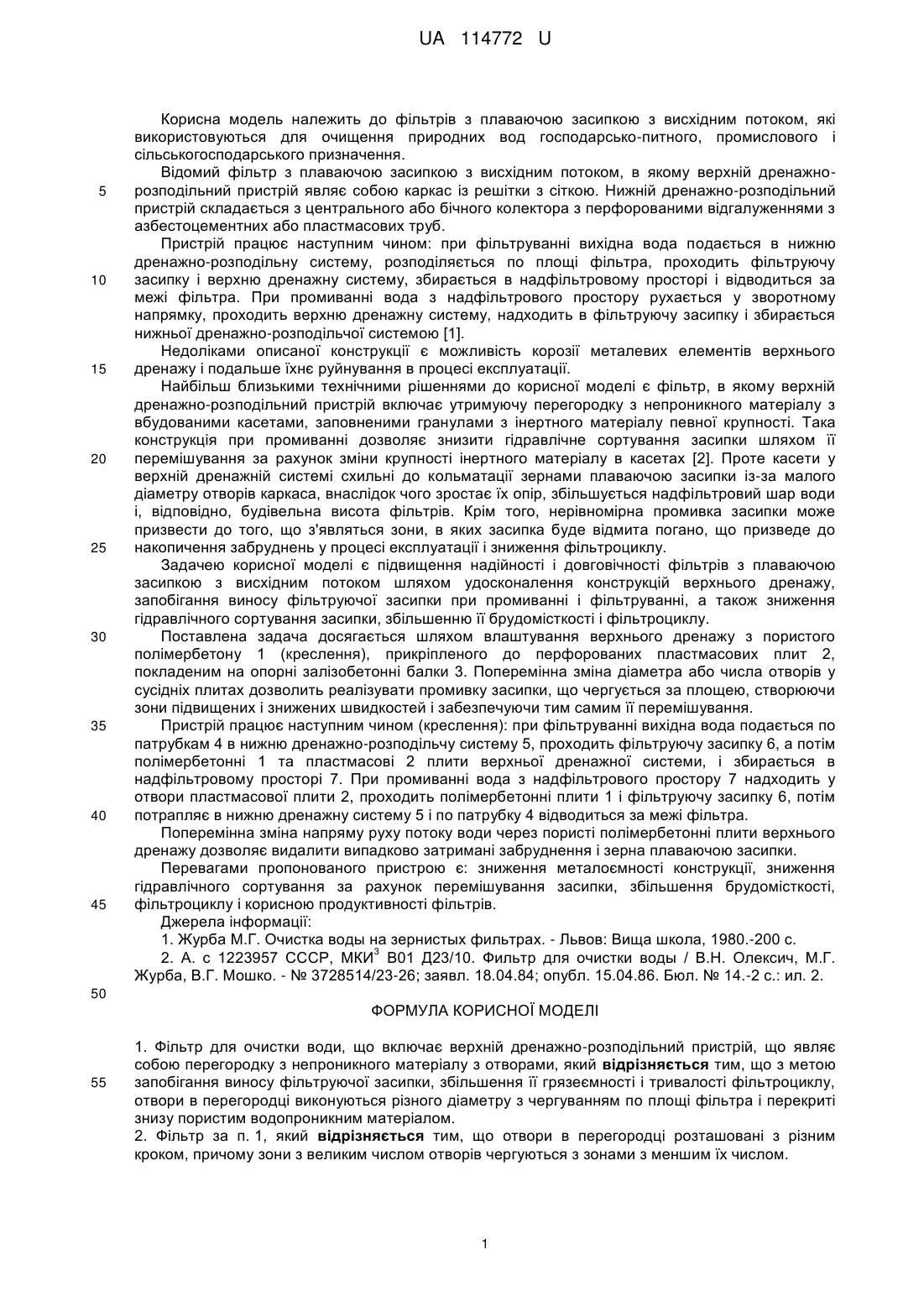

Реферат: Фільтр для очистки води включає верхній дренажно-розподільний пристрій, що являє собою перегородку з непроникного матеріалу з отворами. Крім цього, отвори в перегородці виконуються різного діаметру з чергуванням по площі фільтра і перекриті знизу пористим водопроникним матеріалом. UA 114772 U (12) UA 114772 U UA 114772 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до фільтрів з плаваючою засипкою з висхідним потоком, які використовуються для очищення природних вод господарсько-питного, промислового і сільськогосподарського призначення. Відомий фільтр з плаваючою засипкою з висхідним потоком, в якому верхній дренажнорозподільний пристрій являє собою каркас із решітки з сіткою. Нижній дренажно-розподільний пристрій складається з центрального або бічного колектора з перфорованими відгалуженнями з азбестоцементних або пластмасових труб. Пристрій працює наступним чином: при фільтруванні вихідна вода подається в нижню дренажно-розподільну систему, розподіляється по площі фільтра, проходить фільтруючу засипку і верхню дренажну систему, збирається в надфільтровому просторі і відводиться за межі фільтра. При промиванні вода з надфільтрового простору рухається у зворотному напрямку, проходить верхню дренажну систему, надходить в фільтруючу засипку і збирається нижньої дренажно-розподільчої системою [1]. Недоліками описаної конструкції є можливість корозії металевих елементів верхнього дренажу і подальше їхнє руйнування в процесі експлуатації. Найбільш близькими технічними рішеннями до корисної моделі є фільтр, в якому верхній дренажно-розподільний пристрій включає утримуючу перегородку з непроникного матеріалу з вбудованими касетами, заповненими гранулами з інертного матеріалу певної крупності. Така конструкція при промиванні дозволяє знизити гідравлічне сортування засипки шляхом її перемішування за рахунок зміни крупності інертного матеріалу в касетах [2]. Проте касети у верхній дренажній системі схильні до кольматації зернами плаваючою засипки із-за малого діаметру отворів каркаса, внаслідок чого зростає їх опір, збільшується надфільтровий шар води і, відповідно, будівельна висота фільтрів. Крім того, нерівномірна промивка засипки може призвести до того, що з'являться зони, в яких засипка буде відмита погано, що призведе до накопичення забруднень у процесі експлуатації і зниження фільтроциклу. Задачею корисної моделі є підвищення надійності і довговічності фільтрів з плаваючою засипкою з висхідним потоком шляхом удосконалення конструкцій верхнього дренажу, запобігання виносу фільтруючої засипки при промиванні і фільтруванні, а також зниження гідравлічного сортування засипки, збільшенню її брудомісткості і фільтроциклу. Поставлена задача досягається шляхом влаштування верхнього дренажу з пористого полімербетону 1 (креслення), прикріпленого до перфорованих пластмасових плит 2, покладеним на опорні залізобетонні балки 3. Поперемінна зміна діаметра або числа отворів у сусідніх плитах дозволить реалізувати промивку засипки, що чергується за площею, створюючи зони підвищених і знижених швидкостей і забезпечуючи тим самим її перемішування. Пристрій працює наступним чином (креслення): при фільтруванні вихідна вода подається по патрубкам 4 в нижню дренажно-розподільчу систему 5, проходить фільтруючу засипку 6, а потім полімербетонні 1 та пластмасові 2 плити верхньої дренажної системи, і збирається в надфільтровому просторі 7. При промиванні вода з надфільтрового простору 7 надходить у отвори пластмасової плити 2, проходить полімербетонні плити 1 і фільтруючу засипку 6, потім потрапляє в нижню дренажну систему 5 і по патрубку 4 відводиться за межі фільтра. Поперемінна зміна напряму руху потоку води через пористі полімербетонні плити верхнього дренажу дозволяє видалити випадково затримані забруднення і зерна плаваючою засипки. Перевагами пропонованого пристрою є: зниження металоємності конструкції, зниження гідравлічного сортування за рахунок перемішування засипки, збільшення брудомісткості, фільтроциклу і корисною продуктивності фільтрів. Джерела інформації: 1. Журба М.Г. Очистка воды на зернистых фильтрах. - Львов: Вища школа, 1980.-200 с. 3 2. А. с 1223957 СССР, МКИ В01 Д23/10. Фильтр для очистки воды / В.Н. Олексич, М.Г. Журба, В.Г. Мошко. - № 3728514/23-26; заявл. 18.04.84; опубл. 15.04.86. Бюл. № 14.-2 с.: ил. 2. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Фільтр для очистки води, що включає верхній дренажно-розподільний пристрій, що являє собою перегородку з непроникного матеріалу з отворами, який відрізняється тим, що з метою запобігання виносу фільтруючої засипки, збільшення її грязеємності і тривалості фільтроциклу, отвори в перегородці виконуються різного діаметру з чергуванням по площі фільтра і перекриті знизу пористим водопроникним матеріалом. 2. Фільтр за п. 1, який відрізняється тим, що отвори в перегородці розташовані з різним кроком, причому зони з великим числом отворів чергуються з зонами з меншим їх числом. 1 UA 114772 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
