Установка для прискореної вегетації рослин

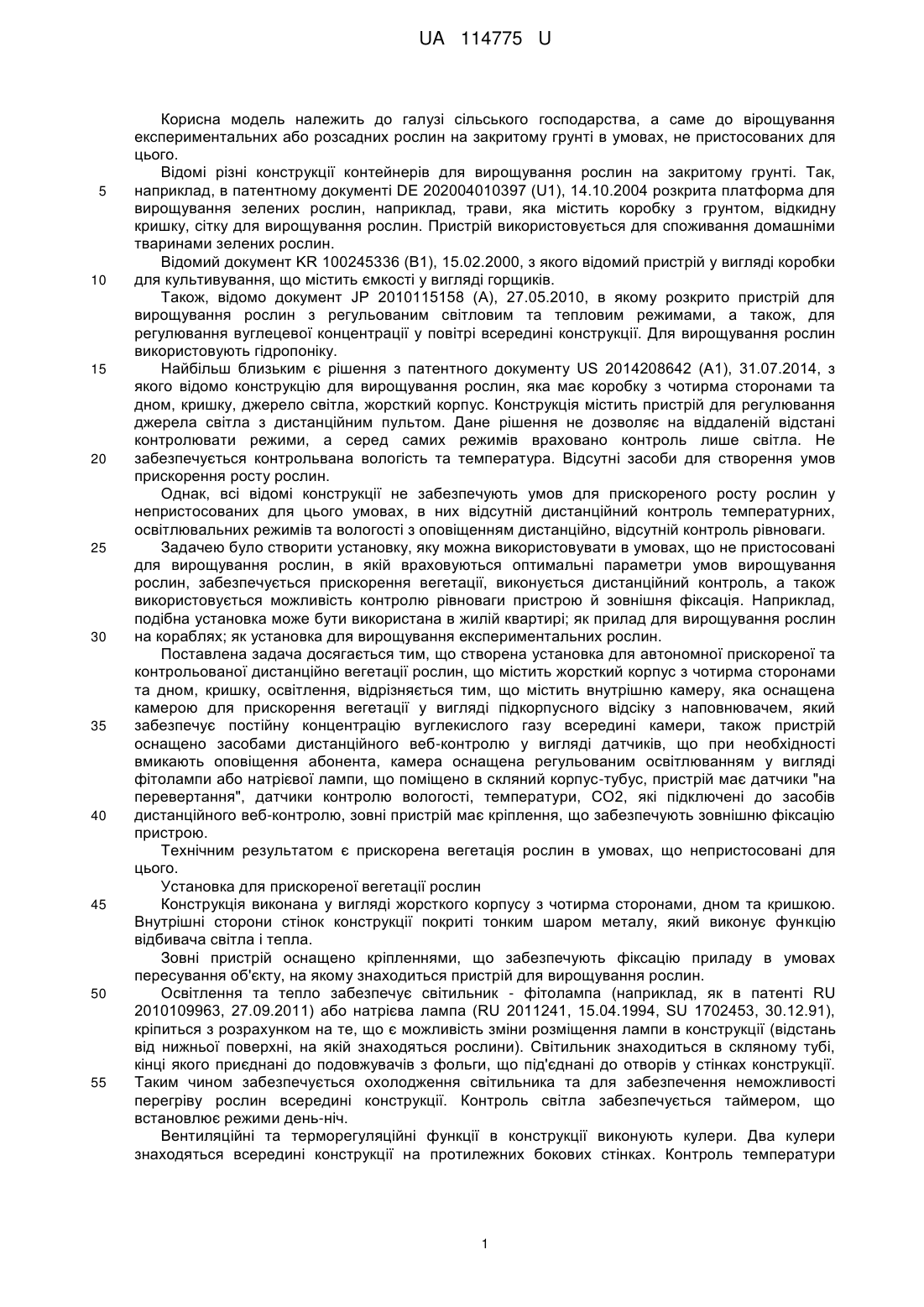

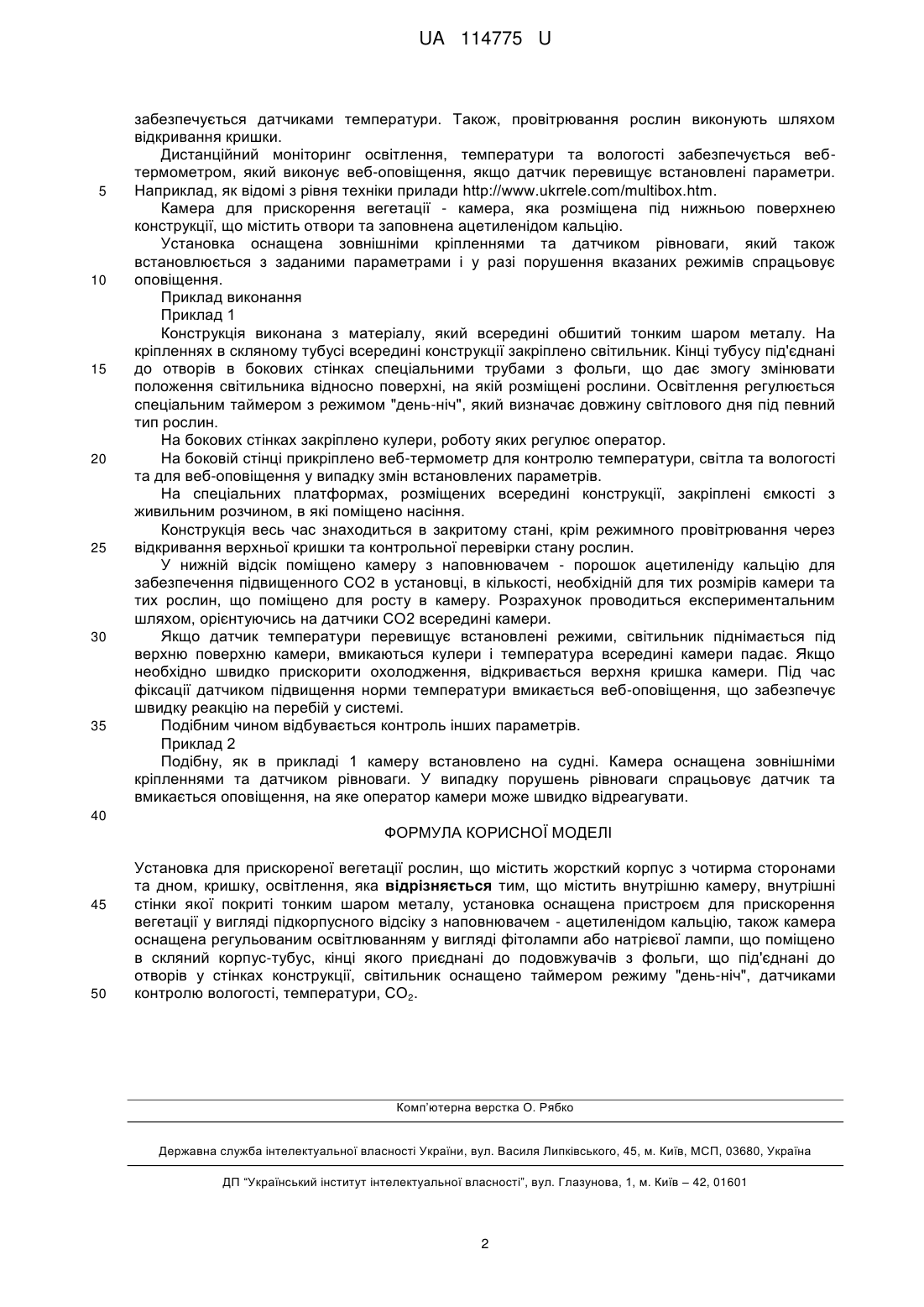

Реферат: UA 114775 U UA 114775 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільського господарства, а саме до вірощування експериментальних або розсадних рослин на закритому грунті в умовах, не пристосованих для цього. Відомі різні конструкції контейнерів для вирощування рослин на закритому грунті. Так, наприклад, в патентному документі DE 202004010397 (U1), 14.10.2004 розкрита платформа для вирощування зелених рослин, наприклад, трави, яка містить коробку з грунтом, відкидну кришку, сітку для вирощування рослин. Пристрій використовується для споживання домашніми тваринами зелених рослин. Відомий документ KR 100245336 (В1), 15.02.2000, з якого відомий пристрій у вигляді коробки для культивування, що містить ємкості у вигляді горщиків. Також, відомо документ JP 2010115158 (А), 27.05.2010, в якому розкрито пристрій для вирощування рослин з регульованим світловим та тепловим режимами, а також, для регулювання вуглецевої концентрації у повітрі всередині конструкції. Для вирощування рослин використовують гідропоніку. Найбільш близьким є рішення з патентного документу US 2014208642 (А1), 31.07.2014, з якого відомо конструкцію для вирощування рослин, яка має коробку з чотирма сторонами та дном, кришку, джерело світла, жорсткий корпус. Конструкція містить пристрій для регулювання джерела світла з дистанційним пультом. Дане рішення не дозволяє на віддаленій відстані контролювати режими, а серед самих режимів враховано контроль лише світла. Не забезпечується контрольвана вологість та температура. Відсутні засоби для створення умов прискорення росту рослин. Однак, всі відомі конструкції не забезпечують умов для прискореного росту рослин у непристосованих для цього умовах, в них відсутній дистанційний контроль температурних, освітлювальних режимів та вологості з оповіщенням дистанційно, відсутній контроль рівноваги. Задачею було створити установку, яку можна використовувати в умовах, що не пристосовані для вирощування рослин, в якій враховуються оптимальні параметри умов вирощування рослин, забезпечується прискорення вегетації, виконується дистанційний контроль, а також використовується можливість контролю рівноваги пристрою й зовнішня фіксація. Наприклад, подібна установка може бути використана в жилій квартирі; як прилад для вирощування рослин на кораблях; як установка для вирощування експериментальних рослин. Поставлена задача досягається тим, що створена установка для автономної прискореної та контрольованої дистанційно вегетації рослин, що містить жорсткий корпус з чотирма сторонами та дном, кришку, освітлення, відрізняється тим, що містить внутрішню камеру, яка оснащена камерою для прискорення вегетації у вигляді підкорпусного відсіку з наповнювачем, який забезпечує постійну концентрацію вуглекислого газу всередині камери, також пристрій оснащено засобами дистанційного веб-контролю у вигляді датчиків, що при необхідності вмикають оповіщення абонента, камера оснащена регульованим освітлюванням у вигляді фітолампи або натрієвої лампи, що поміщено в скляний корпус-тубус, пристрій має датчики "на перевертання", датчики контролю вологості, температури, СО2, які підключені до засобів дистанційного веб-контролю, зовні пристрій має кріплення, що забезпечують зовнішню фіксацію пристрою. Технічним результатом є прискорена вегетація рослин в умовах, що непристосовані для цього. Установка для прискореної вегетації рослин Конструкція виконана у вигляді жорсткого корпусу з чотирма сторонами, дном та кришкою. Внутрішні сторони стінок конструкції покриті тонким шаром металу, який виконує функцію відбивача світла і тепла. Зовні пристрій оснащено кріпленнями, що забезпечують фіксацію приладу в умовах пересування об'єкту, на якому знаходиться пристрій для вирощування рослин. Освітлення та тепло забезпечує світильник - фітолампа (наприклад, як в патенті RU 2010109963, 27.09.2011) або натрієва лампа (RU 2011241, 15.04.1994, SU 1702453, 30.12.91), кріпиться з розрахунком на те, що є можливість зміни розміщення лампи в конструкції (відстань від нижньої поверхні, на якій знаходяться рослини). Світильник знаходиться в скляному тубі, кінці якого приєднані до подовжувачів з фольги, що під'єднані до отворів у стінках конструкції. Таким чином забезпечується охолодження світильника та для забезпечення неможливості перегріву рослин всередині конструкції. Контроль світла забезпечується таймером, що встановлює режими день-ніч. Вентиляційні та терморегуляційні функції в конструкції виконують кулери. Два кулери знаходяться всередині конструкції на протилежних бокових стінках. Контроль температури 1 UA 114775 U 5 10 15 20 25 30 35 забезпечується датчиками температури. Також, провітрювання рослин виконують шляхом відкривання кришки. Дистанційний моніторинг освітлення, температури та вологості забезпечується вебтермометром, який виконує веб-оповіщення, якщо датчик перевищує встановлені параметри. Наприклад, як відомі з рівня техніки прилади http://www.ukrrele.com/multibox.htm. Камера для прискорення вегетації - камера, яка розміщена під нижньою поверхнею конструкції, що містить отвори та заповнена ацетиленідом кальцію. Установка оснащена зовнішніми кріпленнями та датчиком рівноваги, який також встановлюється з заданими параметрами і у разі порушення вказаних режимів спрацьовує оповіщення. Приклад виконання Приклад 1 Конструкція виконана з матеріалу, який всередині обшитий тонким шаром металу. На кріпленнях в скляному тубусі всередині конструкції закріплено світильник. Кінці тубусу під'єднані до отворів в бокових стінках спеціальними трубами з фольги, що дає змогу змінювати положення світильника відносно поверхні, на якій розміщені рослини. Освітлення регулюється спеціальним таймером з режимом "день-ніч", який визначає довжину світлового дня під певний тип рослин. На бокових стінках закріплено кулери, роботу яких регулює оператор. На боковій стінці прикріплено веб-термометр для контролю температури, світла та вологості та для веб-оповіщення у випадку змін встановлених параметрів. На спеціальних платформах, розміщених всередині конструкції, закріплені ємкості з живильним розчином, в які поміщено насіння. Конструкція весь час знаходиться в закритому стані, крім режимного провітрювання через відкривання верхньої кришки та контрольної перевірки стану рослин. У нижній відсік поміщено камеру з наповнювачем - порошок ацетиленіду кальцію для забезпечення підвищенного СО2 в установці, в кількості, необхідній для тих розмірів камери та тих рослин, що поміщено для росту в камеру. Розрахунок проводиться експериментальним шляхом, орієнтуючись на датчики СО2 всередині камери. Якщо датчик температури перевищує встановлені режими, світильник піднімається під верхню поверхню камери, вмикаються кулери і температура всередині камери падає. Якщо необхідно швидко прискорити охолодження, відкривається верхня кришка камери. Під час фіксації датчиком підвищення норми температури вмикається веб-оповіщення, що забезпечує швидку реакцію на перебій у системі. Подібним чином відбувається контроль інших параметрів. Приклад 2 Подібну, як в прикладі 1 камеру встановлено на судні. Камера оснащена зовнішніми кріпленнями та датчиком рівноваги. У випадку порушень рівноваги спрацьовує датчик та вмикається оповіщення, на яке оператор камери може швидко відреагувати. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Установка для прискореної вегетації рослин, що містить жорсткий корпус з чотирма сторонами та дном, кришку, освітлення, яка відрізняється тим, що містить внутрішню камеру, внутрішні стінки якої покриті тонким шаром металу, установка оснащена пристроєм для прискорення вегетації у вигляді підкорпусного відсіку з наповнювачем - ацетиленідом кальцію, також камера оснащена регульованим освітлюванням у вигляді фітолампи або натрієвої лампи, що поміщено в скляний корпус-тубус, кінці якого приєднані до подовжувачів з фольги, що під'єднані до отворів у стінках конструкції, світильник оснащено таймером режиму "день-ніч", датчиками контролю вологості, температури, СО2. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
