Полімерна композиція
Номер патенту: 114968
Опубліковано: 28.08.2017
Автори: Антонець Юрій Панасович, Золотарьов Володимир Михайлович, Чулєєв Володимир Леонідович
Формула / Реферат
Полімерна композиція, яка містить полівінілхлорид, складний ефірний пластифікатор, карбонат кальцію, кальцій-цинковий стабілізатор, яка відрізняється тим, що містить суміш триоксиду алюмінію, діоксиду кремнію та пентаеритролу тетраокси(3-(3,5-ди-трет-бутил-4-гідроксифеніл)пропіонат) при таких співвідношеннях компонентів, мас. ч.:
полівінілхлорид
44,3-57,0
складний ефірний пластифікатор
26,2-28,2
кальцій-цинковий стабілізатор
3,3-4,0
карбонат кальцію
5,9-21,6
триоксид алюмінію
2,0-2,5
діоксид кремнію
2,0-2,5
пентаеритрол тетраокси(3-(3,5-ди-трет-бутил-4-гідроксифеніл)пропіонат)
0,1-0,4.
Текст

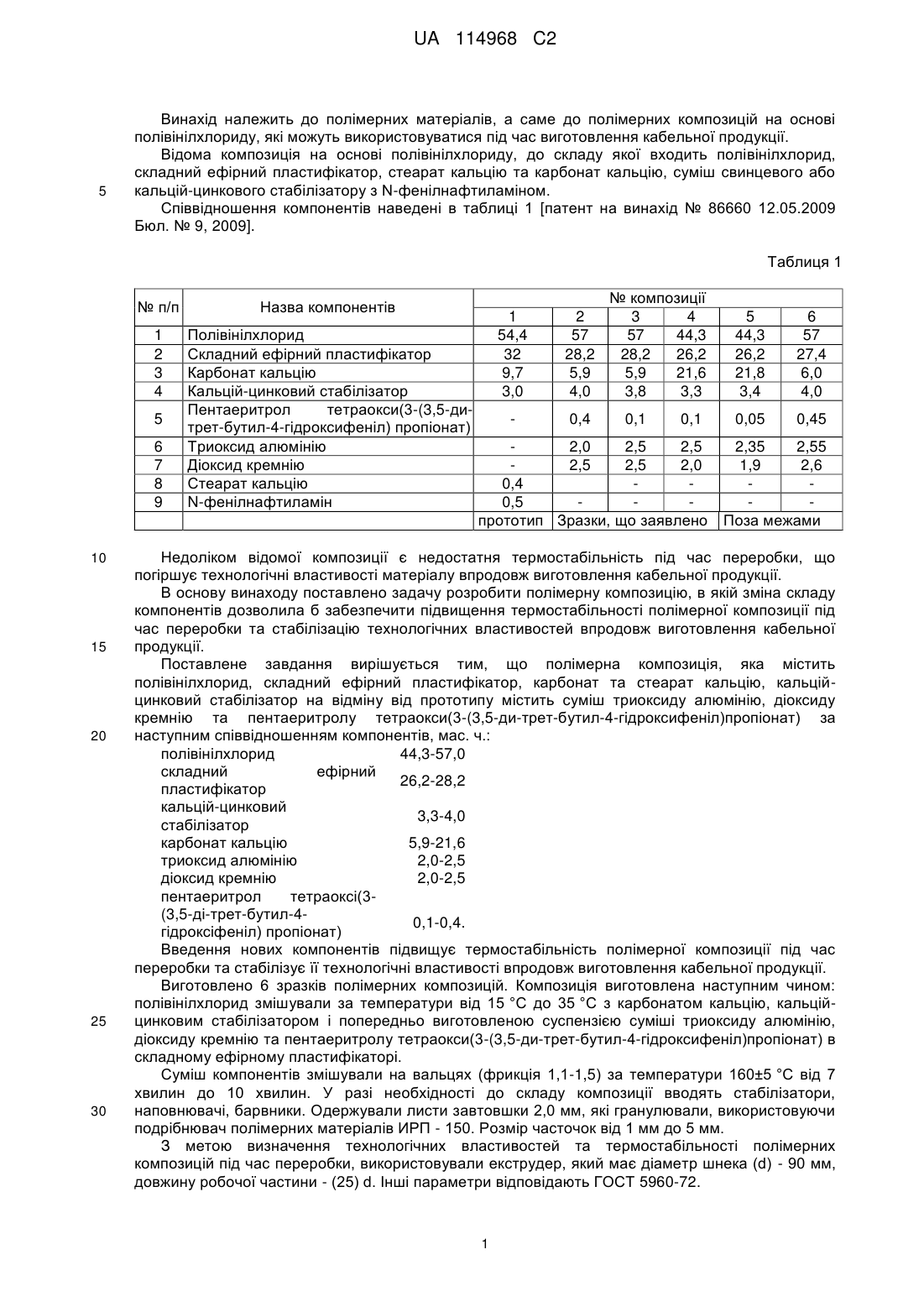

Реферат: Винахід належить до полімерних матеріалів, а саме до полімерних композицій на основі полівінілхлориду, які можуть використовуватися під час виготовлення кабельної продукції. Полімерна композиція містить полівінілхлорид, складний ефірний пластифікатор, кальційцинковий стабілізатор, карбонат кальцію та додатково містить суміш триоксиду алюмінію, діоксиду кремнію та пентаеритролу тетраокси(3-(3,5-ди-трет-бутил-4-гідроксифеніл)пропіонат). UA 114968 C2 (12) UA 114968 C2 UA 114968 C2 5 Винахід належить до полімерних матеріалів, а саме до полімерних композицій на основі полівінілхлориду, які можуть використовуватися під час виготовлення кабельної продукції. Відома композиція на основі полівінілхлориду, до складу якої входить полівінілхлорид, складний ефірний пластифікатор, стеарат кальцію та карбонат кальцію, суміш свинцевого або кальцій-цинкового стабілізатору з N-фенілнафтиламіном. Співвідношення компонентів наведені в таблиці 1 [патент на винахід № 86660 12.05.2009 Бюл. № 9, 2009]. Таблиця 1 № п/п Назва компонентів 1 2 3 4 Полівінілхлорид Складний ефірний пластифікатор Карбонат кальцію Кальцій-цинковий стабілізатор Пентаеритрол тетраокси(3-(3,5-дитрет-бутил-4-гідроксифеніл) пропіонат) Триоксид алюмінію Діоксид кремнію Стеарат кальцію N-фенілнафтиламін 5 6 7 8 9 10 15 20 25 30 1 54,4 32 9,7 3,0 2 57 28,2 5,9 4,0 0,4 № композиції 3 4 57 44,3 28,2 26,2 5,9 21,6 3,8 3,3 0,1 0,1 2,0 2,5 2,5 2,5 2,5 2,0 0,4 0,5 прототип Зразки, що заявлено 5 44,3 26,2 21,8 3,4 6 57 27,4 6,0 4,0 0,05 0,45 2,35 2,55 1,9 2,6 Поза межами Недоліком відомої композиції є недостатня термостабільність під час переробки, що погіршує технологічні властивості матеріалу впродовж виготовлення кабельної продукції. В основу винаходу поставлено задачу розробити полімерну композицію, в якій зміна складу компонентів дозволила б забезпечити підвищення термостабільності полімерної композиції під час переробки та стабілізацію технологічних властивостей впродовж виготовлення кабельної продукції. Поставлене завдання вирішується тим, що полімерна композиція, яка містить полівінілхлорид, складний ефірний пластифікатор, карбонат та стеарат кальцію, кальційцинковий стабілізатор на відміну від прототипу містить суміш триоксиду алюмінію, діоксиду кремнію та пентаеритролу тетраокси(3-(3,5-ди-трет-бутил-4-гідроксифеніл)пропіонат) за наступним співвідношенням компонентів, мас. ч.: полівінілхлорид 44,3-57,0 складний ефірний 26,2-28,2 пластифікатор кальцій-цинковий 3,3-4,0 стабілізатор карбонат кальцію 5,9-21,6 триоксид алюмінію 2,0-2,5 діоксид кремнію 2,0-2,5 пентаеритрол тетраоксі(3(3,5-ді-трет-бутил-40,1-0,4. гідроксіфеніл) пропіонат) Введення нових компонентів підвищує термостабільність полімерної композиції під час переробки та стабілізує її технологічні властивості впродовж виготовлення кабельної продукції. Виготовлено 6 зразків полімерних композицій. Композиція виготовлена наступним чином: полівінілхлорид змішували за температури від 15 °C до 35 °C з карбонатом кальцію, кальційцинковим стабілізатором і попередньо виготовленою суспензією суміші триоксиду алюмінію, діоксиду кремнію та пентаеритролу тетраокси(3-(3,5-ди-трет-бутил-4-гідроксифеніл)пропіонат) в складному ефірному пластифікаторі. Суміш компонентів змішували на вальцях (фрикція 1,1-1,5) за температури 160±5 °C від 7 хвилин до 10 хвилин. У разі необхідності до складу композиції вводять стабілізатори, наповнювачі, барвники. Одержували листи завтовшки 2,0 мм, які гранулювали, використовуючи подрібнювач полімерних матеріалів ИРП - 150. Розмір часточок від 1 мм до 5 мм. З метою визначення технологічних властивостей та термостабільності полімерних композицій під час переробки, використовували екструдер, який має діаметр шнека (d) - 90 мм, довжину робочої частини - (25) d. Інші параметри відповідають ГОСТ 5960-72. 1 UA 114968 C2 Температурний режим екструдера встановлювали за значеннями, які наведено в таблиці 2. Таблиця 2 Температура в зонах, °C І 135±10 5 10 IIІ 155±10 II 145±10 головка 165±10 матриця 175±10 Технологічні властивості полімерних композицій визначали згідно ГОСТ 5960-70 за зовнішнім виглядом та зрізом джгута в поздовжньому та поперечному напрямках. Термостабільність полімерних композицій визначали за терміном часу, в продовж якого з'являються підгоряння полімерних композицій після витримки в екструдері. Результати випробувань наведено в таблиці 3. Результати випробувань показали, що полімерна композиція, яку заявлено, відповідає вимогам з технологічних властивостей. Термостабільність полімерної композиції підвищується в 2,25-2,5 рази. Таблиця 3 № п/п Назва показників 1 Зовнішній вигляд 2 Поверхня джгута в прокольному напрямку Поверхня джгута в поперечному напрямку 3 Термостабільність впродовж переробки, хв. 1 Не відповідає контрольному зразку Пори, що помітні неозброєним оком Пори, що помітні неозброєним оком 20 Номер композиції 2 3 4 Відповідає контрольному зразку Без пор Пори, що помітні неозброєним оком Без пор Пори, що помітні неозброєним оком 47 50 Композиція, заявлена прототип 5 6 Не відповідає контрольному зразку 45 25 що 30 Поза межами ФОРМУЛА ВИНАХОДУ 15 Полімерна композиція, яка містить полівінілхлорид, складний ефірний пластифікатор, карбонат кальцію, кальцій-цинковий стабілізатор, яка відрізняється тим, що містить суміш триоксиду алюмінію, діоксиду кремнію та пентаеритролу тетраокси(3-(3,5-ди-трет-бутил-4гідроксифеніл)пропіонат), при таких співвідношеннях компонентів, мас. ч.: полівінілхлорид 44,3-57,0 складний ефірний 26,2-28,2 пластифікатор кальцій-цинковий стабілізатор 3,3-4,0 карбонат кальцію 5,9-21,6 триоксид алюмінію 2,0-2,5 діоксид кремнію 2,0-2,5 пентаеритрол тетраокси(3(3,5-ди-трет-бутил-40,1-0,4. гідроксифеніл)пропіонат) Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: H01B 3/44, C08L 27/06
Мітки: полімерна, композиція
Код посилання
<a href="https://ua.patents.su/4-114968-polimerna-kompoziciya.html" target="_blank" rel="follow" title="База патентів України">Полімерна композиція</a>
Попередній патент: Звукові кодувальний пристрій і декодувальний пристрій
Наступний патент: Полімерна композиція
Випадковий патент: Набірний фільтрувальний елемент
