Набірний фільтрувальний елемент

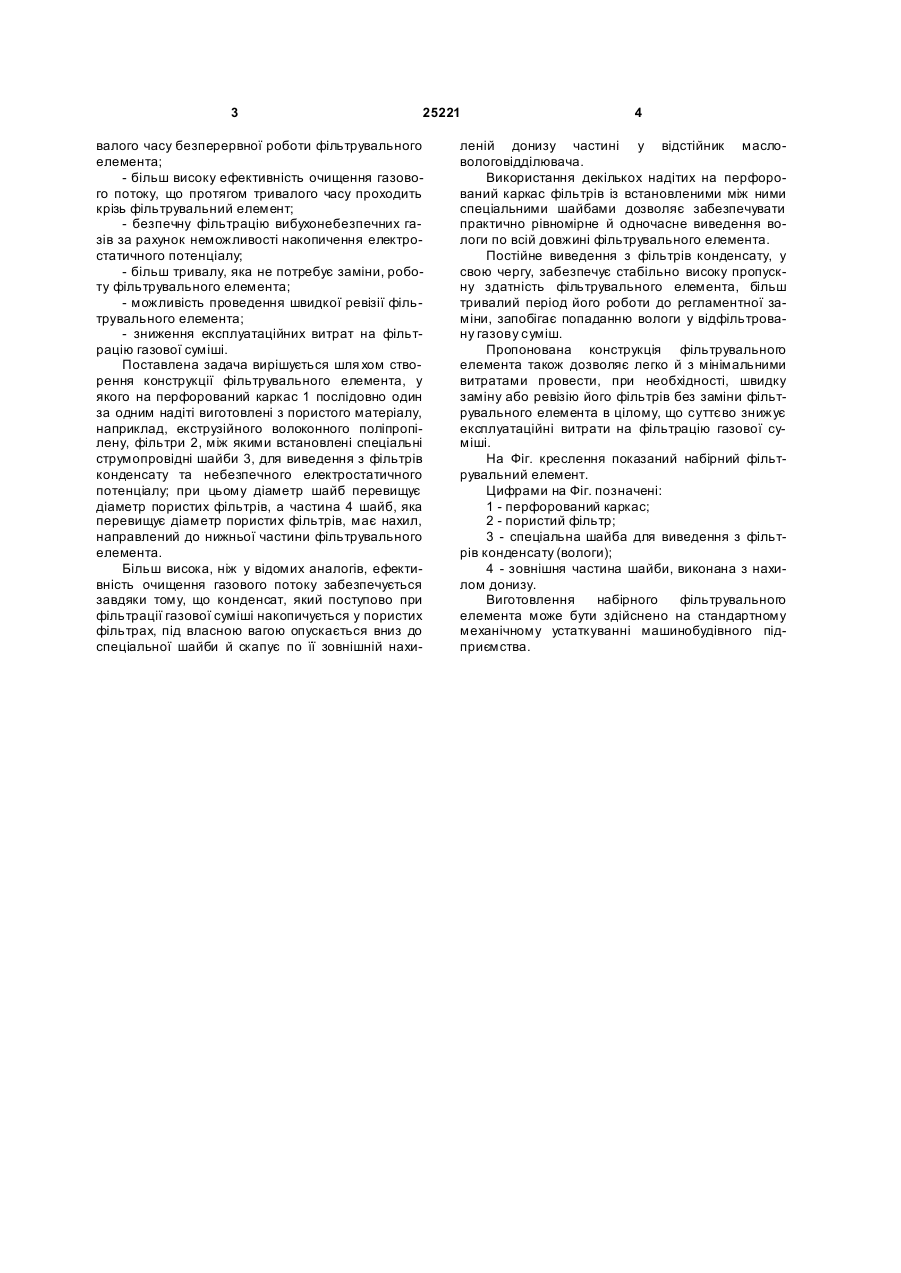

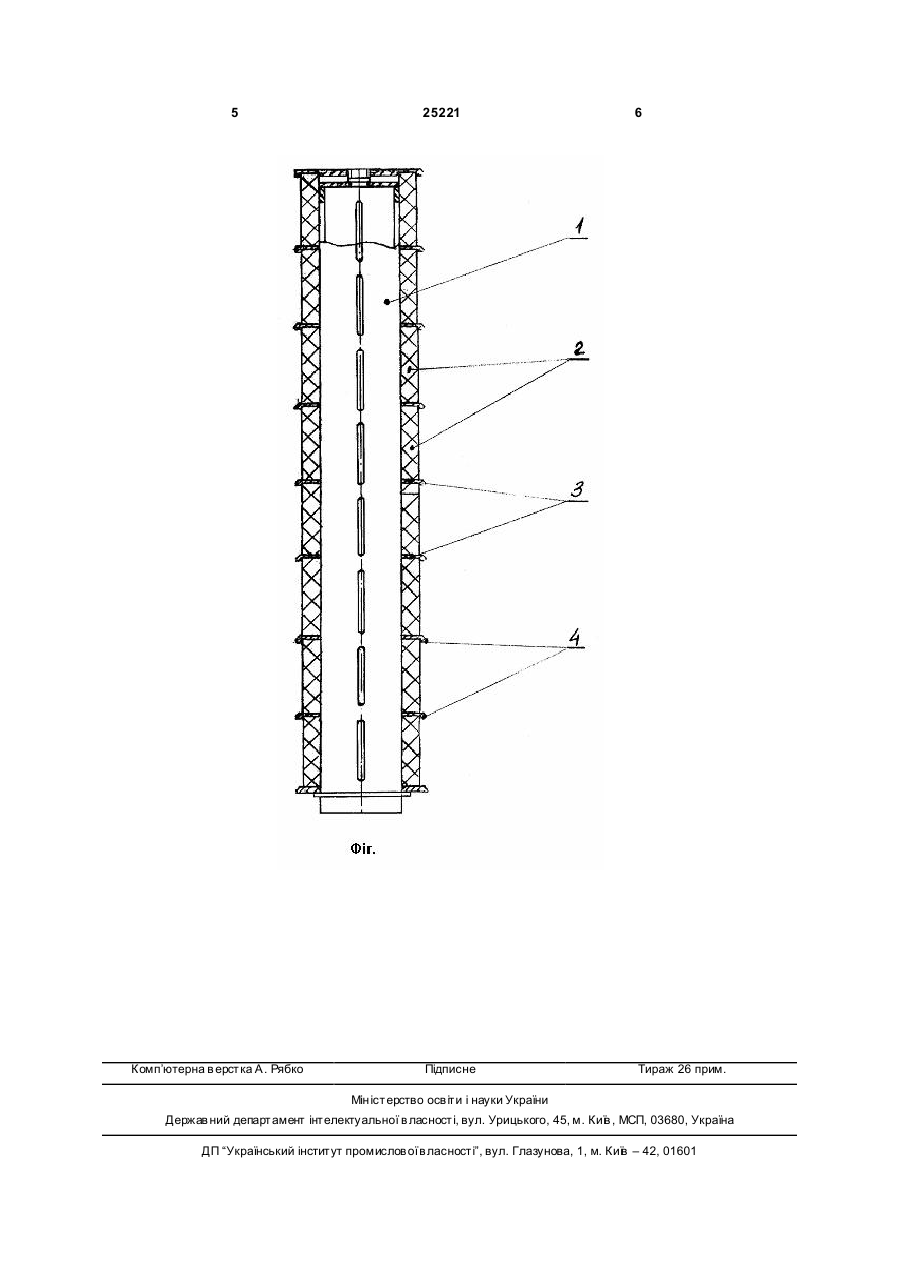

1. Набірний фільтрувальний елемент, що містить перфорований каркас і розташований навколо нього фільтрувальний матеріал, який відрізняється тим, що як фільтрувальний матеріал застосовані кілька послідовно (один за одним) надітих на перфорований каркас пористих фільтрів, 3 25221 валого часу безперервної роботи фільтрувального елемента; - більш високу ефективність очищення газового потоку, що протягом тривалого часу проходить крізь фільтрувальний елемент; - безпечну фільтрацію вибухонебезпечних газів за рахунок неможливості накопичення електростатичного потенціалу; - більш тривалу, яка не потребує заміни, роботу фільтрувального елемента; - можливість проведення швидкої ревізії фільтрувального елемента; - зниження експлуатаційних витрат на фільтрацію газової суміші. Поставлена задача вирішується шля хом створення конструкції фільтрувального елемента, у якого на перфорований каркас 1 послідовно один за одним надіті виготовлені з пористого матеріалу, наприклад, екструзійного волоконного поліпропілену, фільтри 2, між якими встановлені спеціальні струмопровідні шайби 3, для виведення з фільтрів конденсату та небезпечного електростатичного потенціалу; при цьому діаметр шайб перевищує діаметр пористих фільтрів, а частина 4 шайб, яка перевищує діаметр пористих фільтрів, має нахил, направлений до нижньої частини фільтрувального елемента. Більш висока, ніж у відомих аналогів, ефективність очищення газового потоку забезпечується завдяки тому, що конденсат, який поступово при фільтрації газової суміші накопичується у пористих фільтрах, під власною вагою опускається вниз до спеціальної шайби й скапує по її зовнішній нахи 4 леній донизу частині у відстійник масловологовідділювача. Використання декількох надітих на перфорований каркас фільтрів із встановленими між ними спеціальними шайбами дозволяє забезпечувати практично рівномірне й одночасне виведення вологи по всій довжині фільтрувального елемента. Постійне виведення з фільтрів конденсату, у свою чергу, забезпечує стабільно високу пропускну здатність фільтрувального елемента, більш тривалий період його роботи до регламентної заміни, запобігає попаданню вологи у відфільтровану газову суміш. Пропонована конструкція фільтрувального елемента також дозволяє легко й з мінімальними витратами провести, при необхідності, швидку заміну або ревізію його фільтрів без заміни фільтрувального елемента в цілому, що суттєво знижує експлуатаційні витрати на фільтрацію газової суміші. На Фіг. креслення показаний набірний фільтрувальний елемент. Цифрами на Фіг. позначені: 1 - перфорований каркас; 2 - пористий фільтр; 3 - спеціальна шайба для виведення з фільтрів конденсату (вологи); 4 - зовнішня частина шайби, виконана з нахилом донизу. Виготовлення набірного фільтрувального елемента може бути здійснено на стандартному механічному устаткуванні машинобудівного підприємства. 5 Комп’ютерна в ерстка А. Рябко 25221 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
