Сепаратор нітрозних газів

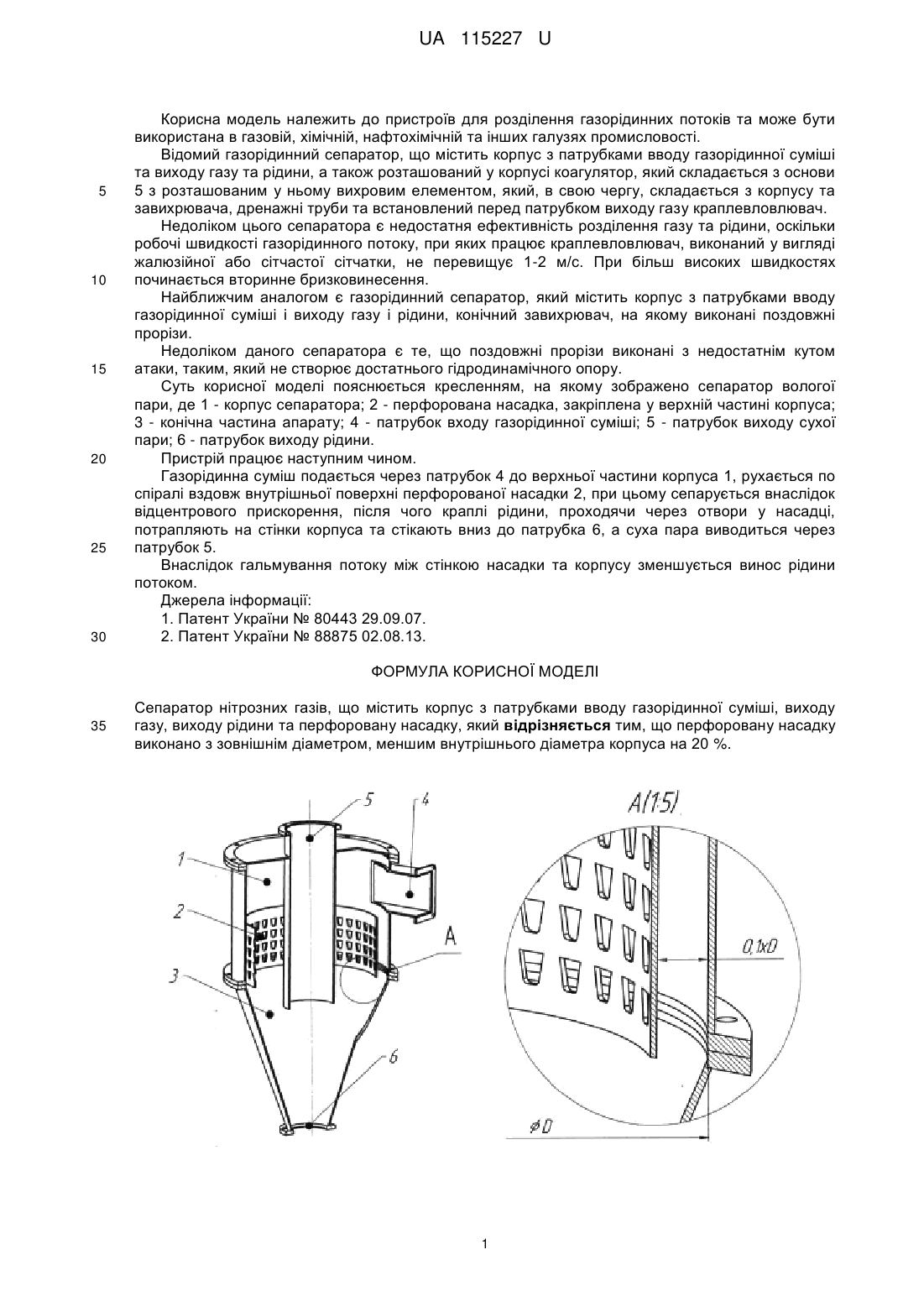

Реферат: Сепаратор нітрозних газів містить корпус з патрубками вводу газорідинної суміші, виходу газу та виходу рідини, перфоровану насадку. Перфоровану насадку виконано з зовнішнім діаметром, меншим внутрішнього діаметра корпуса на 20 %. UA 115227 U (54) СЕПАРАТОР НІТРОЗНИХ ГАЗІВ UA 115227 U UA 115227 U 5 10 15 20 25 30 Корисна модель належить до пристроїв для розділення газорідинних потоків та може бути використана в газовій, хімічній, нафтохімічній та інших галузях промисловості. Відомий газорідинний сепаратор, що містить корпус з патрубками вводу газорідинної суміші та виходу газу та рідини, а також розташований у корпусі коагулятор, який складається з основи 5 з розташованим у ньому вихровим елементом, який, в свою чергу, складається з корпусу та завихрювача, дренажні труби та встановлений перед патрубком виходу газу краплевловлювач. Недоліком цього сепаратора є недостатня ефективність розділення газу та рідини, оскільки робочі швидкості газорідинного потоку, при яких працює краплевловлювач, виконаний у вигляді жалюзійної або сітчастої сітчатки, не перевищує 1-2 м/с. При більш високих швидкостях починається вторинне бризковинесення. Найближчим аналогом є газорідинний сепаратор, який містить корпус з патрубками вводу газорідинної суміші і виходу газу і рідини, конічний завихрювач, на якому виконані поздовжні прорізи. Недоліком даного сепаратора є те, що поздовжні прорізи виконані з недостатнім кутом атаки, таким, який не створює достатнього гідродинамічного опору. Суть корисної моделі пояснюється кресленням, на якому зображено сепаратор вологої пари, де 1 - корпус сепаратора; 2 - перфорована насадка, закріплена у верхній частині корпуса; 3 - конічна частина апарату; 4 - патрубок входу газорідинної суміші; 5 - патрубок виходу сухої пари; 6 - патрубок виходу рідини. Пристрій працює наступним чином. Газорідинна суміш подається через патрубок 4 до верхньої частини корпуса 1, рухається по спіралі вздовж внутрішньої поверхні перфорованої насадки 2, при цьому сепарується внаслідок відцентрового прискорення, після чого краплі рідини, проходячи через отвори у насадці, потрапляють на стінки корпуса та стікають вниз до патрубка 6, а суха пара виводиться через патрубок 5. Внаслідок гальмування потоку між стінкою насадки та корпусу зменшується винос рідини потоком. Джерела інформації: 1. Патент України № 80443 29.09.07. 2. Патент України № 88875 02.08.13. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Сепаратор нітрозних газів, що містить корпус з патрубками вводу газорідинної суміші, виходу газу, виходу рідини та перфоровану насадку, який відрізняється тим, що перфоровану насадку виконано з зовнішнім діаметром, меншим внутрішнього діаметра корпуса на 20 %. 1 UA 115227 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
