Відцентровий газорідинний сепаратор
Номер патенту: 15104
Опубліковано: 15.06.2006
Автори: Кондриков Артур Вадимович, Моісеєв Сергій Вікторович, Фещенко Микола Іванович
Формула / Реферат
Відцентровий газорідинний сепаратор, який містить циліндричний корпус з патрубками підведення газорідинної суміші і виходу газу і рідини, розміщену в корпусі вихрову камеру з завихрювачем потоку на вході, що утворює з патрубком виходу газу кільцевий канал для відводу відділеної рідини, який відрізняється тим, що завихрювач виконаний у вигляді оснащеного ежекційною камерою циліндричного обтічника із конусом, який звужується в напрямку руху потоку, причому ежекційна камера з'єднана каналами з порожниною між корпусом і вихровою камерою, а лопаті завихрювача укріплені на зовнішній поверхні обтічника.
Текст

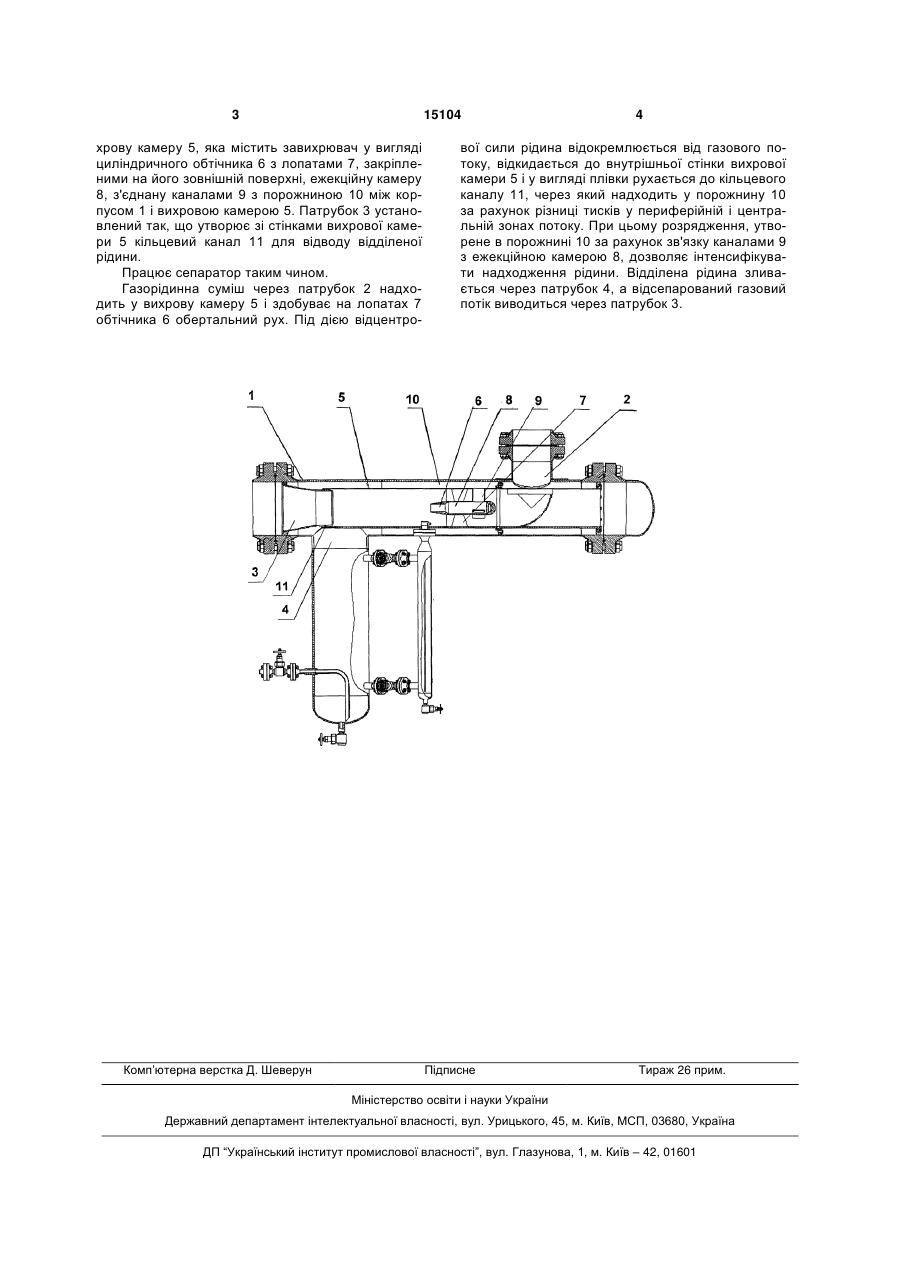

Відцентровий газорідинний сепаратор, який містить циліндричний корпус з патрубками підведення газорідинної суміші і виходу газу і рідини, 3 15104 хрову камеру 5, яка містить завихрювач у вигляді циліндричного обтічника 6 з лопатами 7, закріпленими на його зовнішній поверхні, ежекційну камеру 8, з'єднану каналами 9 з порожниною 10 між корпусом 1 і вихровою камерою 5. Патрубок 3 установлений так, що утворює зі стінками вихрової камери 5 кільцевий канал 11 для відводу відділеної рідини. Працює сепаратор таким чином. Газорідинна суміш через патрубок 2 надходить у вихрову камеру 5 і здобуває на лопатах 7 обтічника 6 обертальний рух. Під дією відцентро Комп’ютерна верстка Д. Шеверун 4 вої сили рідина відокремлюється від газового потоку, відкидається до внутрішньої стінки вихрової камери 5 і у вигляді плівки рухається до кільцевого каналу 11, через який надходить у порожнину 10 за рахунок різниці тисків у периферійній і центральній зонах потоку. При цьому розрядження, утворене в порожнині 10 за рахунок зв'язку каналами 9 з ежекційною камерою 8, дозволяє інтенсифікувати надходження рідини. Відділена рідина зливається через патрубок 4, а відсепарований газовий потік виводиться через патрубок 3. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCentrifugal gas-liquid separator
Автори англійськоюMoiseiev Serhii Viktorovych, Feschenko Mykola Ivanovych
Назва патенту російськоюЦентробежный газожидкостный сепаратор
Автори російськоюМоисеев Сергей Викторович, Фещенко Николай Иванович
МПК / Мітки
МПК: B04C 3/00
Мітки: газорідинний, сепаратор, відцентровий
