Універсальний гідравлічний сифон

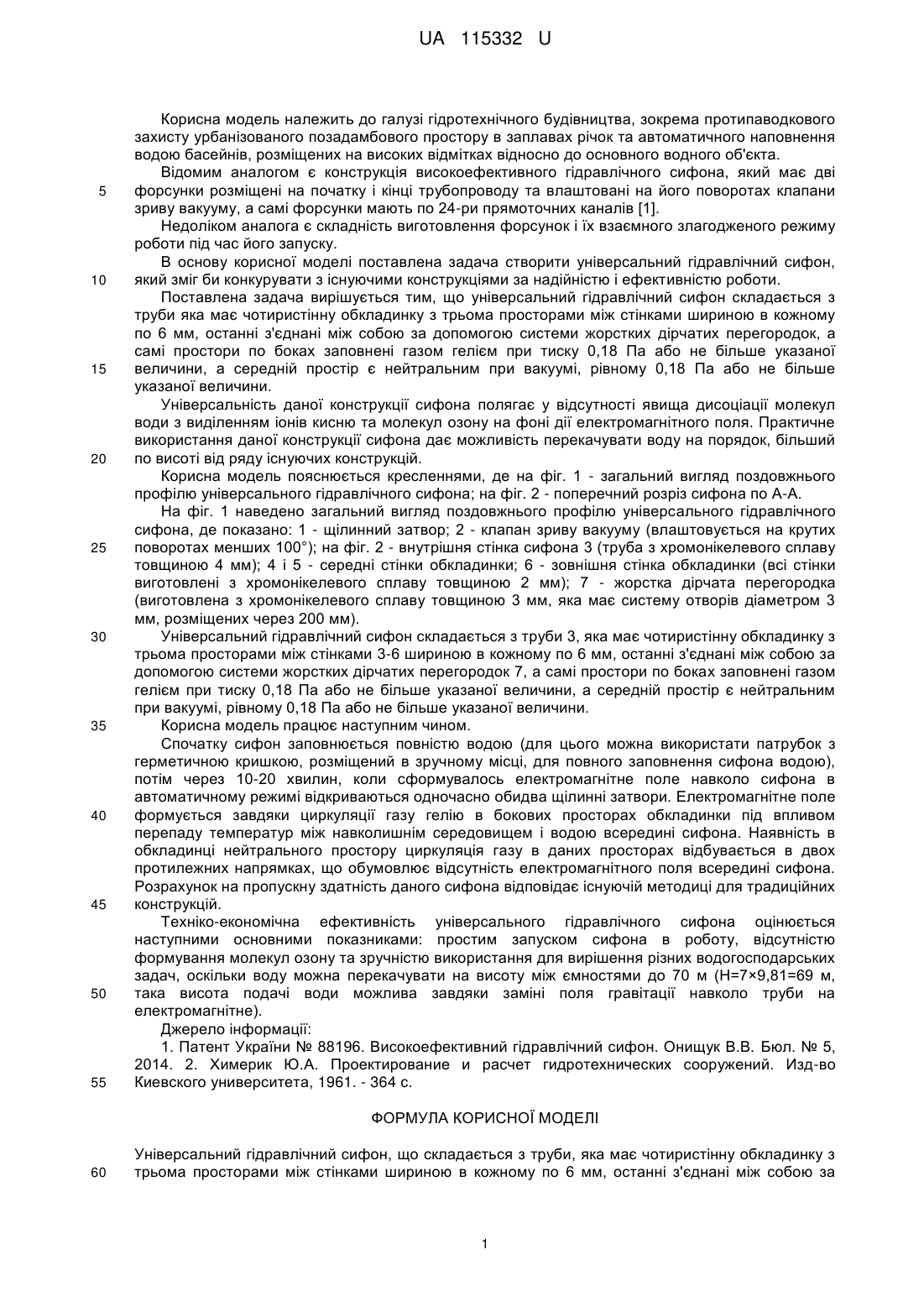

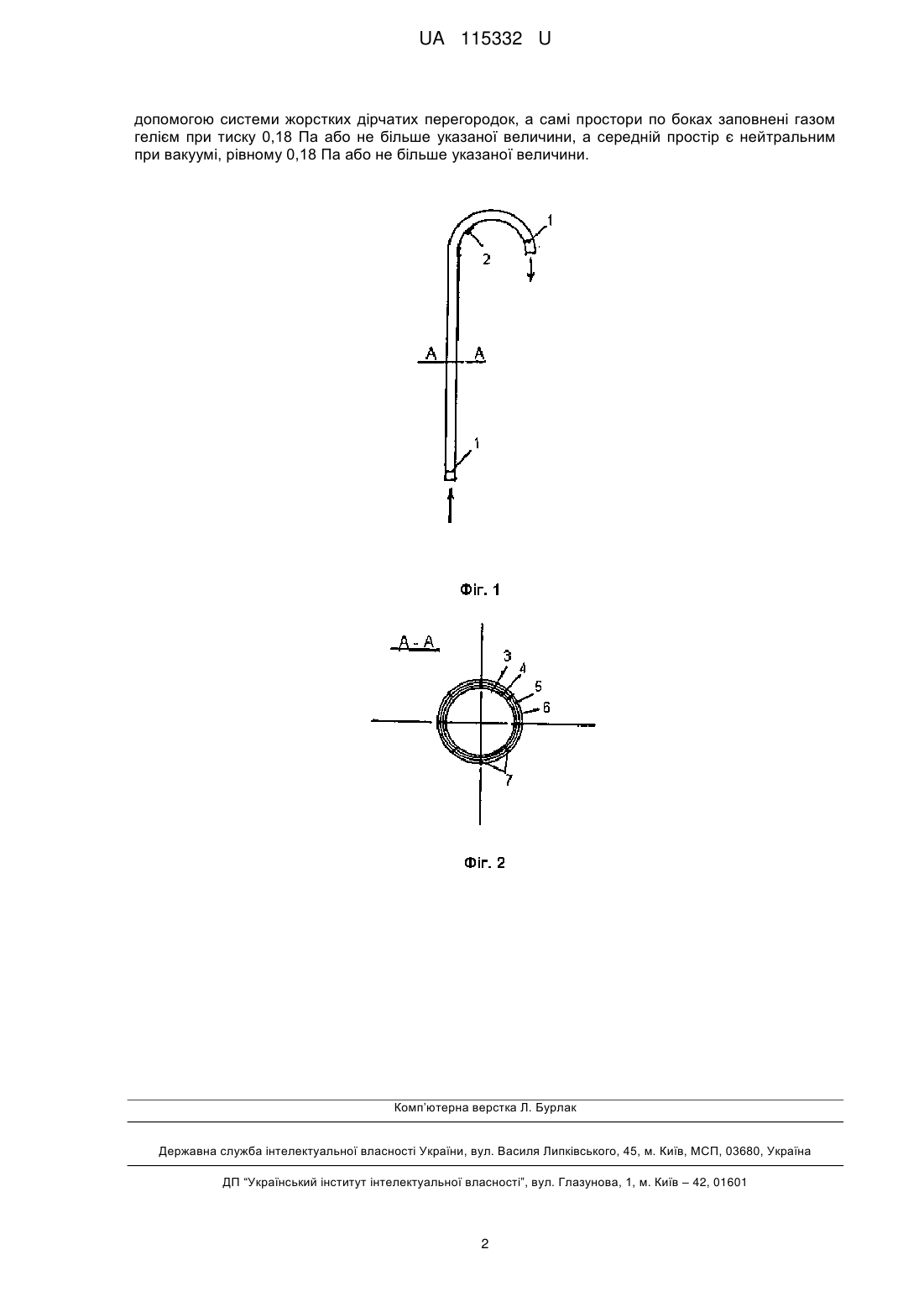

Реферат: Універсальний гідравлічний сифон складається з труби яка має чотиристінну обкладинку з трьома просторами між стінками шириною в кожному по 6 мм. Останні з'єднані між собою за допомогою системи жорстких дірчатих перегородок. Самі простори по боках заповнені газом гелієм при тиску 0,18 Па або не більше указаної величини. Середній простір є нейтральним при вакуумі, рівному 0,18 Па або не більше указаної величини. UA 115332 U (12) UA 115332 U UA 115332 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі гідротехнічного будівництва, зокрема протипаводкового захисту урбанізованого позадамбового простору в заплавах річок та автоматичного наповнення водою басейнів, розміщених на високих відмітках відносно до основного водного об'єкта. Відомим аналогом є конструкція високоефективного гідравлічного сифона, який має дві форсунки розміщені на початку і кінці трубопроводу та влаштовані на його поворотах клапани зриву вакууму, а самі форсунки мають по 24-ри прямоточних каналів [1]. Недоліком аналога є складність виготовлення форсунок і їх взаємного злагодженого режиму роботи під час його запуску. В основу корисної моделі поставлена задача створити універсальний гідравлічний сифон, який зміг би конкурувати з існуючими конструкціями за надійністю і ефективністю роботи. Поставлена задача вирішується тим, що універсальний гідравлічний сифон складається з труби яка має чотиристінну обкладинку з трьома просторами між стінками шириною в кожному по 6 мм, останні з'єднані між собою за допомогою системи жорстких дірчатих перегородок, а самі простори по боках заповнені газом гелієм при тиску 0,18 Па або не більше указаної величини, а середній простір є нейтральним при вакуумі, рівному 0,18 Па або не більше указаної величини. Універсальність даної конструкції сифона полягає у відсутності явища дисоціації молекул води з виділенням іонів кисню та молекул озону на фоні дії електромагнітного поля. Практичне використання даної конструкції сифона дає можливість перекачувати воду на порядок, більший по висоті від ряду існуючих конструкцій. Корисна модель пояснюється кресленнями, де на фіг. 1 - загальний вигляд поздовжнього профілю універсального гідравлічного сифона; на фіг. 2 - поперечний розріз сифона по А-А. На фіг. 1 наведено загальний вигляд поздовжнього профілю універсального гідравлічного сифона, де показано: 1 - щілинний затвор; 2 - клапан зриву вакууму (влаштовується на крутих поворотах менших 100°); на фіг. 2 - внутрішня стінка сифона 3 (труба з хромонікелевого сплаву товщиною 4 мм); 4 і 5 - середні стінки обкладинки; 6 - зовнішня стінка обкладинки (всі стінки виготовлені з хромонікелевого сплаву товщиною 2 мм); 7 - жорстка дірчата перегородка (виготовлена з хромонікелевого сплаву товщиною 3 мм, яка має систему отворів діаметром 3 мм, розміщених через 200 мм). Універсальний гідравлічний сифон складається з труби 3, яка має чотиристінну обкладинку з трьома просторами між стінками 3-6 шириною в кожному по 6 мм, останні з'єднані між собою за допомогою системи жорстких дірчатих перегородок 7, а самі простори по боках заповнені газом гелієм при тиску 0,18 Па або не більше указаної величини, а середній простір є нейтральним при вакуумі, рівному 0,18 Па або не більше указаної величини. Корисна модель працює наступним чином. Спочатку сифон заповнюється повністю водою (для цього можна використати патрубок з герметичною кришкою, розміщений в зручному місці, для повного заповнення сифона водою), потім через 10-20 хвилин, коли сформувалось електромагнітне поле навколо сифона в автоматичному режимі відкриваються одночасно обидва щілинні затвори. Електромагнітне поле формується завдяки циркуляції газу гелію в бокових просторах обкладинки під впливом перепаду температур між навколишнім середовищем і водою всередині сифона. Наявність в обкладинці нейтрального простору циркуляція газу в даних просторах відбувається в двох протилежних напрямках, що обумовлює відсутність електромагнітного поля всередині сифона. Розрахунок на пропускну здатність даного сифона відповідає існуючій методиці для традиційних конструкцій. Техніко-економічна ефективність універсального гідравлічного сифона оцінюється наступними основними показниками: простим запуском сифона в роботу, відсутністю формування молекул озону та зручністю використання для вирішення різних водогосподарських задач, оскільки воду можна перекачувати на висоту між ємностями до 70 м (Н=7×9,81=69 м, така висота подачі води можлива завдяки заміні поля гравітації навколо труби на електромагнітне). Джерело інформації: 1. Патент України № 88196. Високоефективний гідравлічний сифон. Онищук В.В. Бюл. № 5, 2014. 2. Химерик Ю.А. Проектирование и расчет гидротехнических сооружений. Изд-во Киевского университета, 1961. - 364 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Універсальний гідравлічний сифон, що складається з труби, яка має чотиристінну обкладинку з трьома просторами між стінками шириною в кожному по 6 мм, останні з'єднані між собою за 1 UA 115332 U допомогою системи жорстких дірчатих перегородок, а самі простори по боках заповнені газом гелієм при тиску 0,18 Па або не більше указаної величини, а середній простір є нейтральним при вакуумі, рівному 0,18 Па або не більше указаної величини. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
